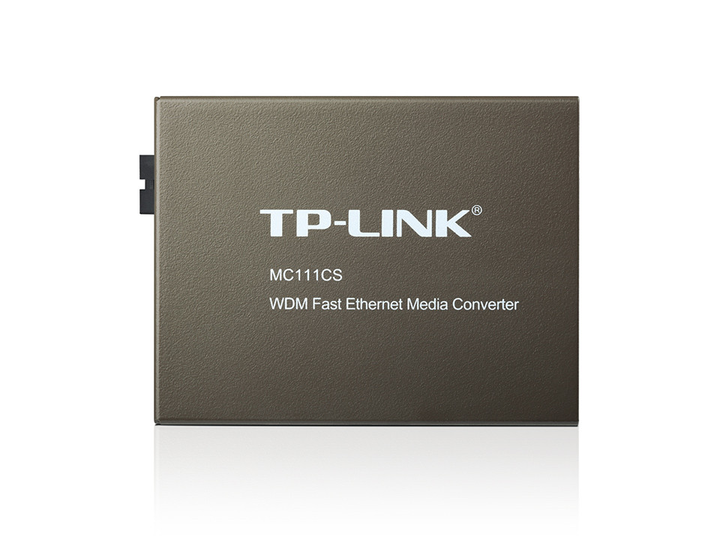

Медiаконвертер TP-Link MC111CS

MC111CS – это медиаконвертер, служащий для преобразования сигнала и последующего соединения оптоволоконного кабеля 100BASE-FX с витой парой 100Base-TX и наоборот. Устройство поддерживает технологию WDM, что позволяет вам сэкономить 50% стоимости кабеля, так как передача и получение производится по одному и тому же кабелю.



Разработанный специально под стандарты IEEE 802.3u 10/100Base-TX и 100Base-FX, медиаконвертер MC111CS предназначен для использования с одномодовым оптоволоконным кабелем, подключаемым по разъему SC. MC111CS относится к классу приборов, использующих длинноволновой лазер (LX) при осуществлении передачи с максимальной скоростью. При передаче и получении данных конвертер работает на длинах волн 1550 нм при передаче и 1310 нм при получении. Таким образом, чтобы взаимодействовать с MC111CS, устройства на другом конце провода должны работать на 1310 нм при передаче и 1550 нм при получении. Так, медиаконвертер MC112CS, выпускаемый компанией TP-LINK, является именно таким устройством, и полностью совместим с MC111CS.



Среди других функций данного устройства следует отметить возможность использования медиаконвертера в качестве независимого изделия (для MC111CS не требуется шасси для крепления) или вместе с 19´´ специальным шасси TP-LINK с поддержкой Auto MDI/MDI-X.



Краткий обзор:

•Поддержка стандартов 802.3u 10/100Base-TX, 100Base-FX

•Функции Link Fault Passthrough и Far End Fault минимизируют потери, вызванные ошибками при установлении соединения

•Поддержка технологии WDM, передача и получение данных по одному и тому же оптоволоконному кабелю





Медиа-конвертеры и модули



Стандарты и протоколы

IEEE 802.3, IEEE 802.3u, IEEE 802.3x



Базовые функции

Поддержка технологии WDM

Полу/Полнодуплексный режим для порта FX

Полнодуплексный контроль потока (IEEE 802.3x)

Полудуплексный контроль потока (Backpressure)

Функции Link Fault Passthrough и Far End Fault минимизируют потери, вызванные ошибками при установлении соединения

Увеличение протяженности оптоволоконного кабеля на 20 км



Порты

1 100M SC порт

1 100M RJ45 порт (Auto MDI/MDIX)





Длина волны

1550 Нм (передача)/1310 Нм (приём)



WDM TX (передача)

1550 нм



WDM RX (прием)

1310 нм



Сетевая среда 10BASE-T

UTP кабель категории 3, 4, 5 (максимум 100 м)

EIA/TIA-568 100Ω STP (максимум 100 м)



Сетевая среда 100BASE-T

UTP кабель категории 5, 5e (максимум 100 м)

EIA/TIA-568 100Ω STP (максимум 100 м)



Сетевая среда 100BASE-FX

Одномодовый оптоволоконный кабель



Светодиодные индикаторы

PWR, FDX/Col, Link/Act, SPD



Размеры (ШхДхВ)

94,5 х 73,0 х 27,0 мм



Блок питания

Внешний блок питания



Максимальное энергопотребление

2,49 Вт



Безопасность и уровень излучения

FCC, CE, RoHS



Окружающая среда

Рабочая температура: от 0℃ до 40℃

Температура хранения: от -40℃ до 70℃

Влажность (рабочий режим): 10%-90% без конденсации

Влажность (при хранении): 5%-90% без конденсации
