Электрические паяльники применяются в ремонтно-монтажных работах радиолюбителями, установщиками слаботочных линий, автослесарями и в обычных бытовых условиях. Для разных операций может использоваться инструмент, отличающийся по конструкции, напряжению и типу нагрева.

Виды и особенности электропаяльников

Принцип работы паяльника основан на преобразовании электрической энергии в тепловую и концентрации ее на рабочей части насадки-жала. Основными различиями по конструктивному исполнению являются вид нагревательного элемента, тип нагрева и его периодичность.

Нагревательные элементы электропаяльников

Классические паяльники выпускаются с двумя видами нагревательных элементов:

  • Нихромовый нагреватель. В такой конструкции напряжение поступает на нихромовую спираль, предварительно намотанную на диэлектрический цилиндр с внутренним отверстием для вставки жала. Толщина спирали и количество витков определяют температуру нагрева и сопротивление, от которого зависит мощность паяльника и температура. На некоторых моделях нихромовый нагреватель может быть помещен в дополнительный изолирующий корпус из белого диэлектрика. Таким образом уменьшаются потери тепла и обеспечивается стабильность температуры. Не стоит путать такой инструмент с керамическими паяльниками.

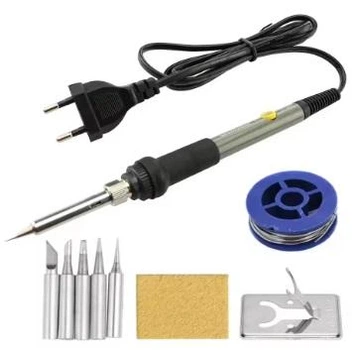

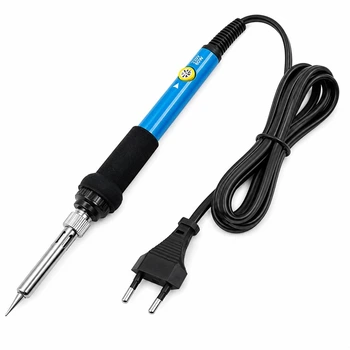

  • Керамический нагреватель. Представляет собой стержень, материалом изготовления которого является специальная токопроводящая керамика. Паяльники с таким нагревателем обладают рядом преимуществ: значительно увеличен срок службы инструмента, быстрый нагрев, точные регулировки температуры (опция, доступна на соответствующих моделях). Недостатком керамики является необходимость предотвращать падения и удары и применение исключительно “родных” комплектующих.

Тип нагрева

Операции, связанные с пайкой, требуют применения разных температурных режимов. Например, при монтаже микросхем нежелательно допускать нагрев свыше 240°C. Для лужения проводов температура может быть выше. Можно купить электрический паяльник разных типов:

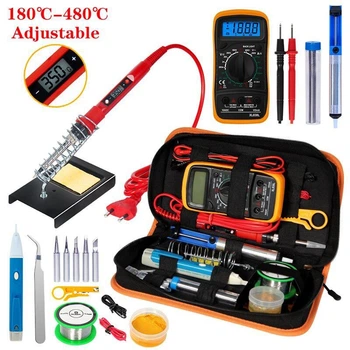

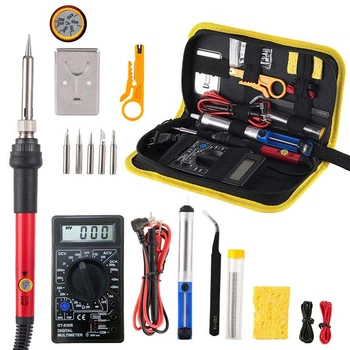

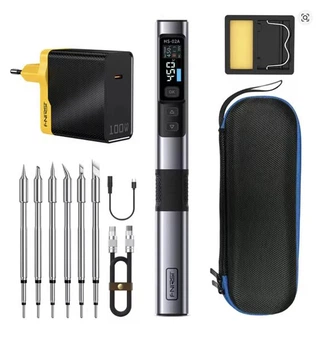

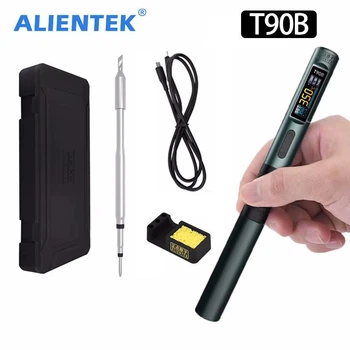

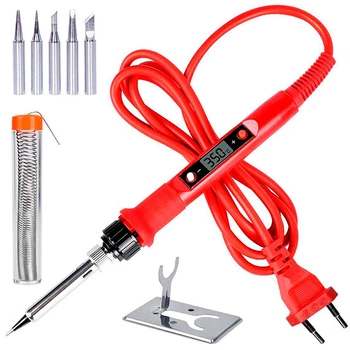

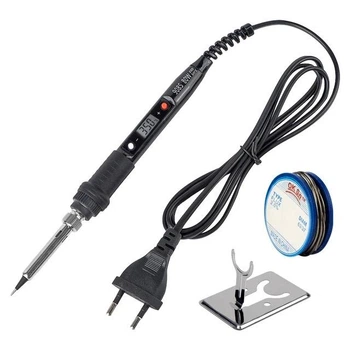

  • Периодический нагрев. Инструмент с микропроцессорной регулировкой температуры позволяет устанавливать необходимое значение нагрева. Встроенный датчик реагирует на достижение верхнего предела температуры и происходит отключение нагрева. При остывании ниже определенного значения подача напряжения на нагревательный элемент возобновляется. Система регулирования может быть встроена в рукоятку паяльника или находиться в отдельном блоке питания. Также к инструменту с периодическим нагревом относятся импульсные и индукционные паяльники.
  • Постоянный нагрев. У паяльников такого типа подача напряжения на нагревательный элемент осуществляется непрерывно. Сила теплоотдачи определяется мощностью инструмента и толщиной жала. Чем выше мощность, тем более толстую насадку можно применять. Для радиомонтажа используются паяльники без регулировки температуры мощностью от 10 до 40 Вт. При пайке в авторемонте, быту могут применяться паяльники с постоянной мощностью от 60 до 100 Вт. Жестяные работы требуют большой теплоотдачи, здесь мощность инструмента может достигать 500 Вт со специфической формой жала.

По типу нагрева паяльники можно разделить на две общие группы:

  • Контактные. К этой категории относятся все электропаяльники, у которых передача тепловой энергии осуществляется посредством контакта сменной насадки (жала) с нагревательным элементом. Сюда входят керамические и нихромовые паяльники с регулировкой температуры или без нее. Двухрежимные паяльники оснащаются кнопкой, нажатие которой повышает мощность нагрева.

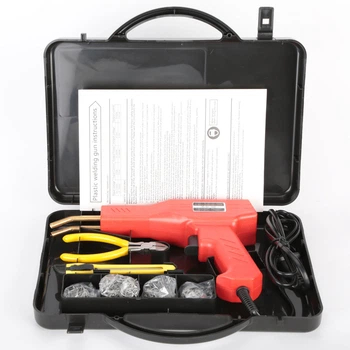

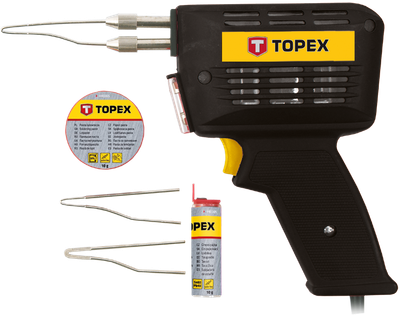

  • Импульсные. Жало такого паяльника выполнено в виде V-образного элемента, который является частью электропроводящей цепи. Корпус инструмента – пистолет к кнопкой-курком. В момент нажатия на кнопку происходит подача импульса высокочастотного напряжения, преобразованного трансформатором, на жало. Время нагрева импульсных паяльников до рабочей температуры составляет от 1,5 до 10 секунд в зависимости от режима мощности. Могут комплектоваться насадками разной длины и толщины в зависимости от необходимого режима работы. Некоторые модели используются не только для традиционной пайки, но также для резки листового пластика и выжигания по дереву. Импульсные паяльники обладают высоким КПД (потребляют напряжение только непосредственно в момент пайки), очень быстро остывают, что повышает безопасность во время работы. Цена инструмента на порядок выше по сравнению с обычными контактными электропаяльниками.

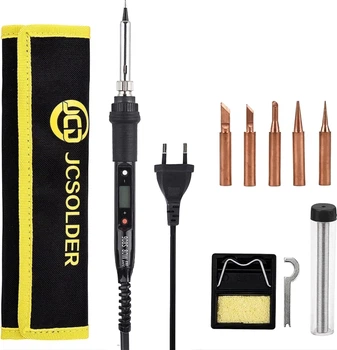

Как выбрать сменные насадки (жала) для электрического паяльника

Покупая электрический паяльник необходимо обратить внимание на материал жала и возможность установки сменных насадок. Сегодня производители предлагают несколько вариантов:

  • Медное жало. Самый распространенный тип при традиционной пайке, когда расплавленный припой переносится к месту монтажа на кончике жала. Недостатком таких наконечников является быстрое выгорание в процессе работы, требующее периодической заточки. Также необходимо время от времени вынимать медное жало их корпуса паяльника, чтобы очистить от продуктов окисления.
  • Никелированные насадки. Покрытие никелем предотвращает окисление и выгорание. Жало такого типа служит намного дольше, его нельзя чистить абразивными материалами. Для удаления остатков припоя и флюса используется специальная губка.
  • Композитные и составные жала. Относятся к необгораемым  насадкам, могут изготавливаться из комбинации разных материалов – керамика, сталь, медь и никель. Очищаются также специальными губками без абразива.

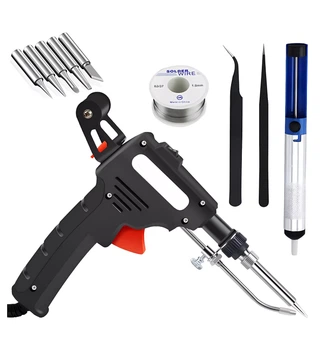

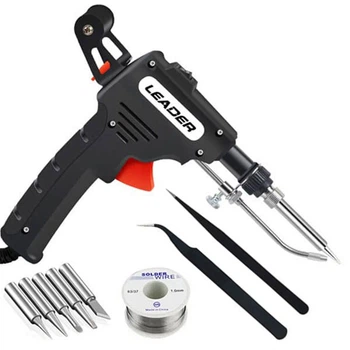

По типу исполнения корпуса электропаяльники могут быть классической формы, пистолетного типа или в виде молотка, с рукояткой, расположенной перпендикулярно нагревательному элементу.
