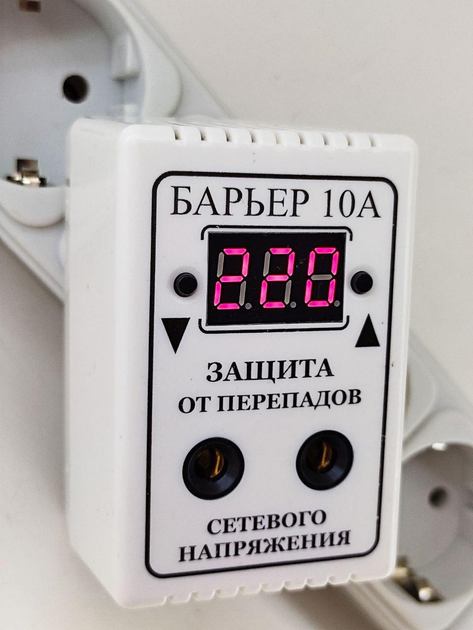

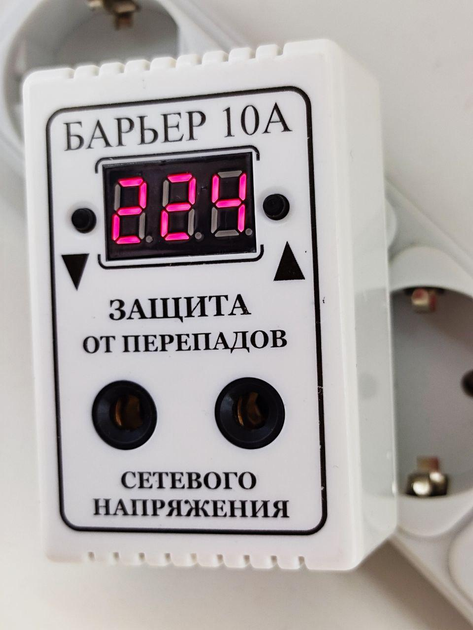

Цифрове реле-бар'єр у розетку для захисту апаратури від перепадів напруги на 10 А

Барьер с цифровой схемой и индикацией с подключением в розетку

1. Область применения
Защитное реле-барьер на основе микропроцессора с цифровой настройкой служит для защиты бьповой электро аппаратуры типа телевизоров, компьютеров. холодильников и т.п. Это устройство отключает нагрузку от сети 220В в случае повышения или понижения напряжения за пределы нормы.

2. Особенности цифрового барьера

• Нагрузка подключается в розетку в корпусе прибора
• Схема барьера не искажает форму сигнала питающего напряжения 220 В, т.е. не влияет на работу нагрузки
• Долгий срок службы при хорошем контакте в розетке 220 В и в розетке самого барьера
• Простота в пользовании- всего две кнопки управления + и -

3. Параметры работы

-Границы изменения верхнего порога отключения нагрузки 210+270 В (250 В-заводская настройка)
-Границы нижнего порога отключения нагрузки 120+200 В (175 В предустановлено)
-Максимальный ток нагрузки 10 А

-Предельная мощность нагрузки 2200 Вт
-Время задержки подачи напряжения 5-600 секунд (5 с настроено изначально)
-Диапазон рабочих температур +10+50°С

3. Порядок работы
При включении в сеть барьер проверяет напряженке по заданным пределам и затем подключает нагрузку. Индикация настроек и текущего напряжения в сети отображается на индикаторе. Если сетевое напряжение выходит за установленные границы барьер автоматически отключает нагрузку. При возврате напряжения в заданные пределы включается таймер обратного отсчета времени, по истечении которого подается напряжение на нагрузку.Нагрузка подключается только в случае, если за время обратного отсчета сетевое напряжение ни разу не вышло установленные пределы.

4. Настройка прибора
Кнопки - «-» и «+» служат для настройки барьера. Переход из режимов установки в рабочий режим происходит автоматически через 5 с после последнего нажатия клавиш.

Выбор режима, задание порогов
Вместе нажмите «-» и «+»
Загораются и гаснут верхние
сегменты цифр индикатора.
Отображается установленный
верхний порог напряжения.
Клавишами «-» и ««-в меняется верхний предел
напряжения от 210 до 270 В

Следующее одновременное нажатие «-» и «+»
Загораются и гаснут нижние
сегменты цифр индикатора
Отображается установленный
нижний порог напряжение
Клавишами «-» и производится
изменение нижнего предела
напряжения от 120 до 200 В

Одновременное нажатие «-» и «+»
Появляютст буквы «ссс»
на индикаторе Отображается
установленное время включения
Клавишами «-» и «+»
производится изменение времени
включения от 5 до 600 сек
Одновременное нажатие «-» и «+» - возвращение в рабочий режим

5. Безопасность пользования
Общая мощность нагрузки не должна превышать 2000 Вт. Запрещается использовать «Барьер» со вскрытым корпусом. Не допускайте попадания воды внутрь корпуса. В случае неисправности не пытайтесь отремонтировать «Барьер» самостоятельно.

6. Гарантия
Срок гарантии - 12 месяцев со дня продажи. По вопросам гарантии обращайтесь по месту приобретения.
