Основы безопасности электросети: подбор автоматических выключателей
Автоматические выключатели (в обиходе — «автоматы») выступают базовым рубежом защиты любого электрифицированного объекта. Их главная задача состоит не в защите бытовой техники, как принято считать, а в предотвращении возгорания кабельных линий. Прибор непрерывно отслеживает состояние сети и мгновенно разрывает цепь в двух критических ситуациях: при возникновении сверхтоков (короткого замыкания) и при длительной тепловой перегрузке, когда суммарная мощность включенных приборов превышает пропускную способность проводов.
Конфигурация полюсов модульной автоматики
В зависимости от схемы распределительного щита и типа питающей сети, устройства делятся по количеству полюсов, каждый из которых выполняет определенную функцию в архитектуре проводки:

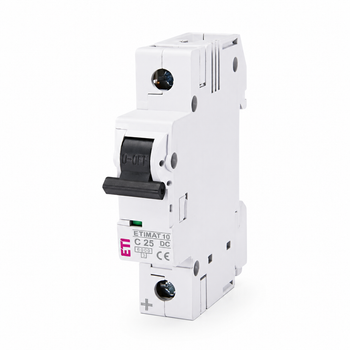

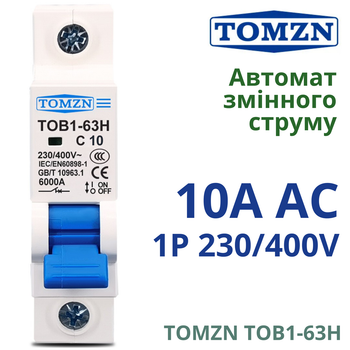

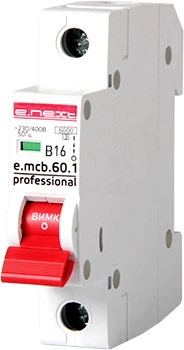

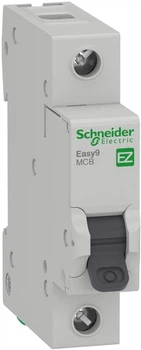

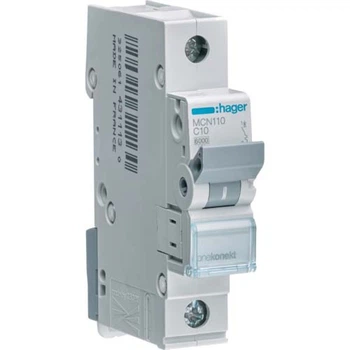

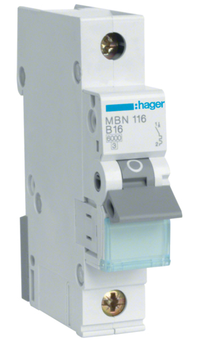

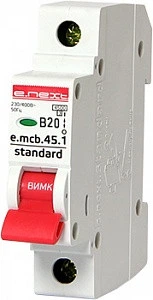

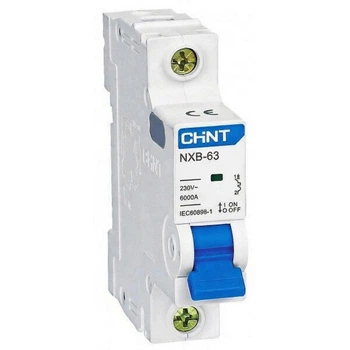

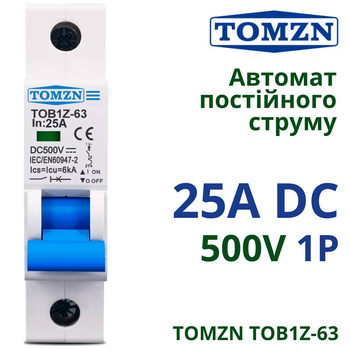

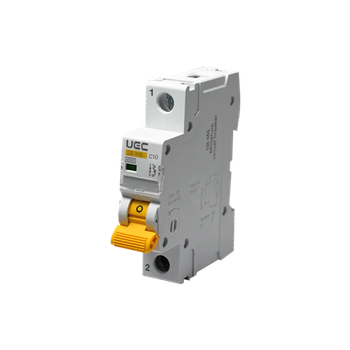

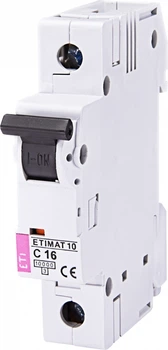

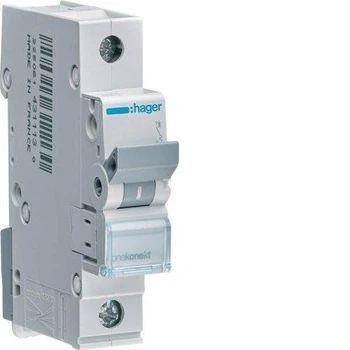

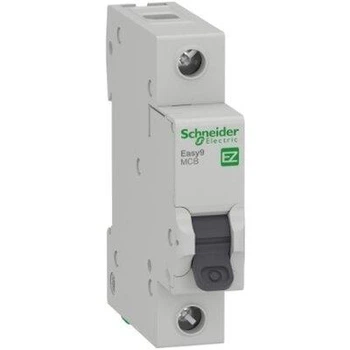

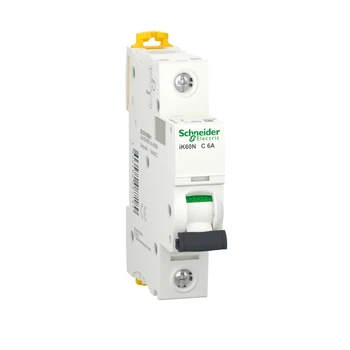

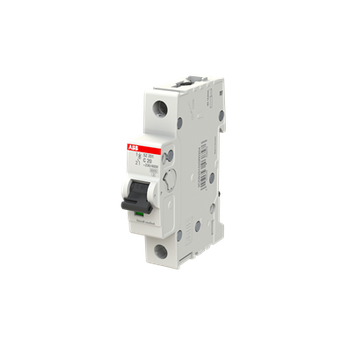

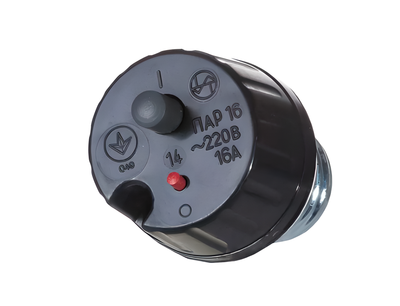

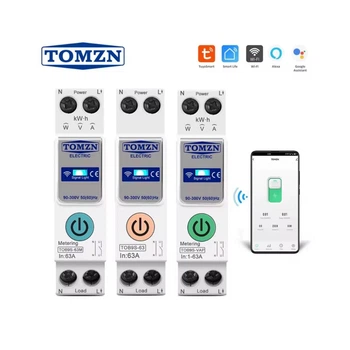

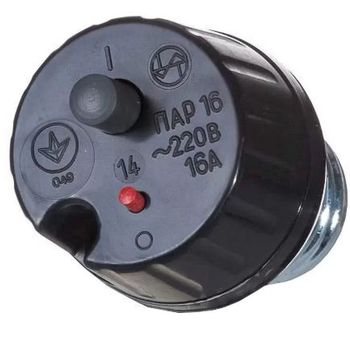

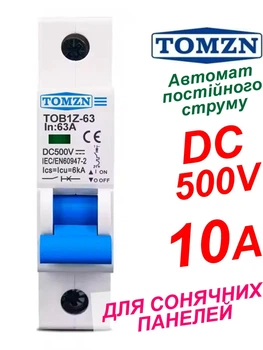

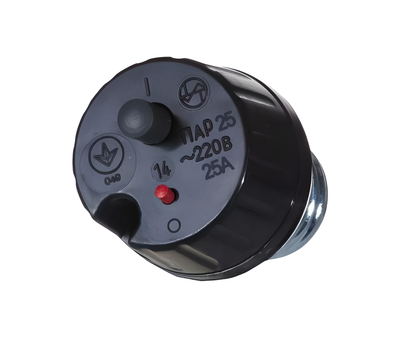

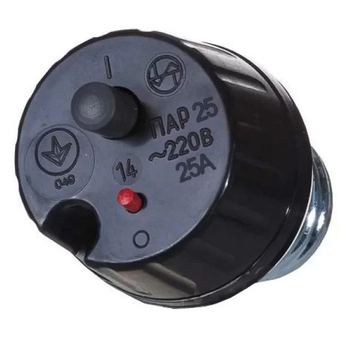

- Однополюсные (1P): Самый распространенный вариант для групповых линий. Разрывают исключительно фазный провод, применяются для защиты розеток и освещения в однофазных сетях.

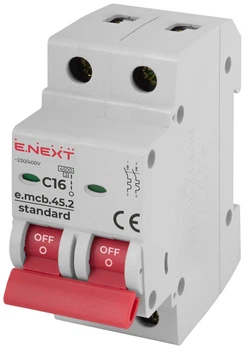

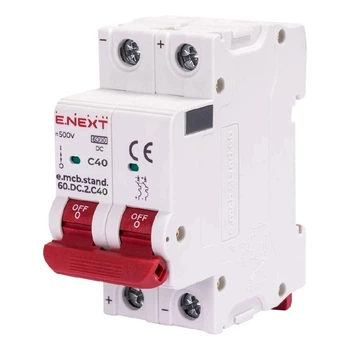

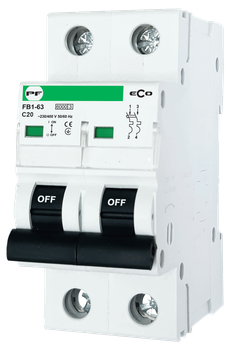

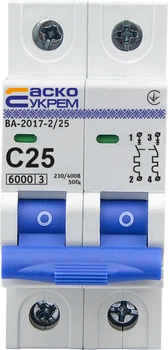

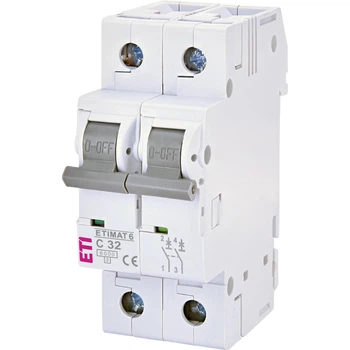

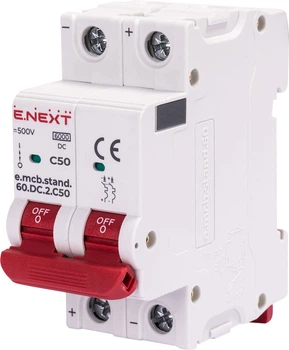

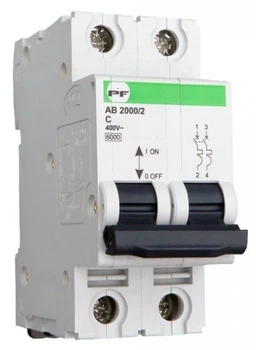

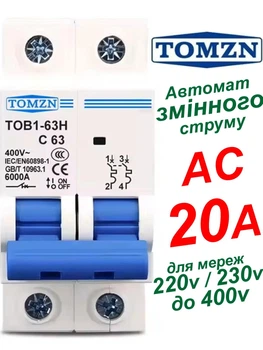

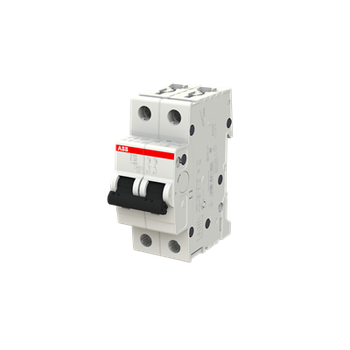

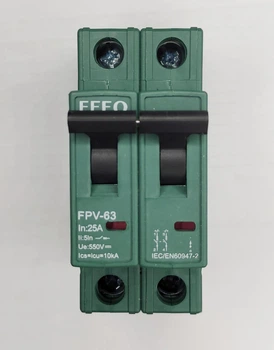

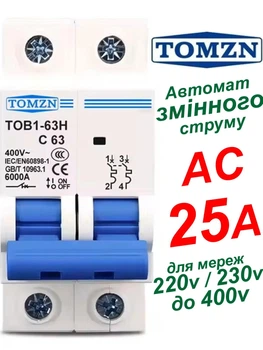

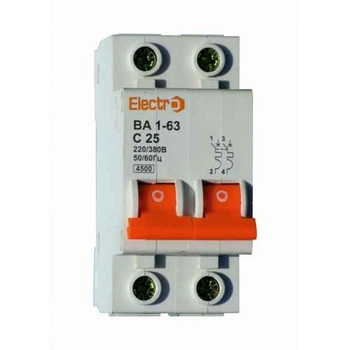

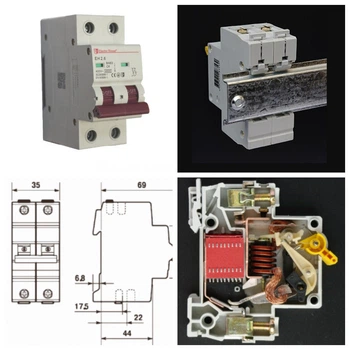

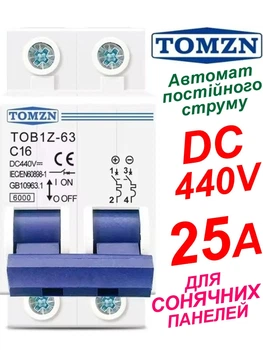

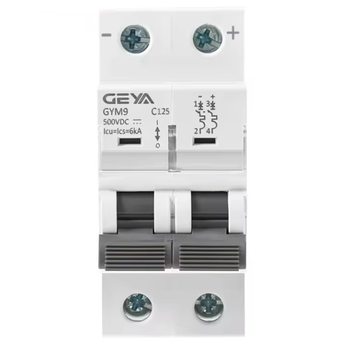

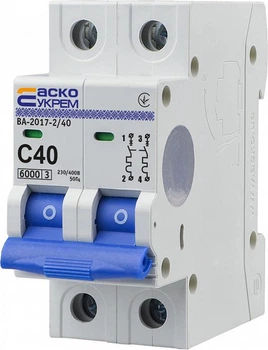

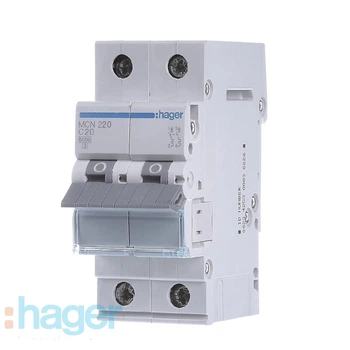

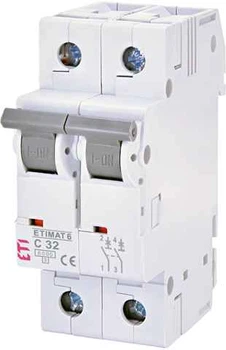

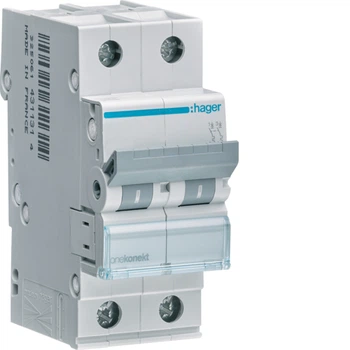

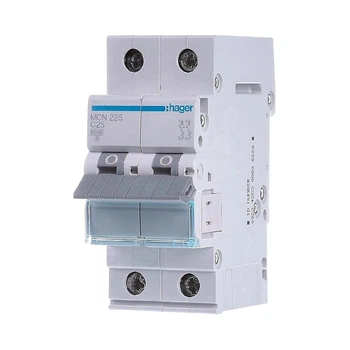

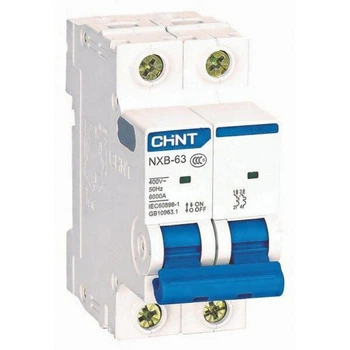

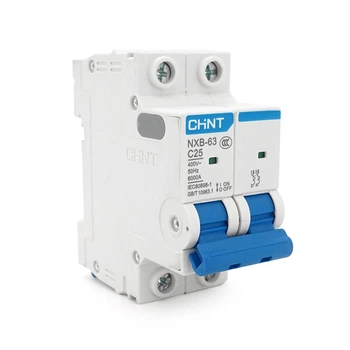

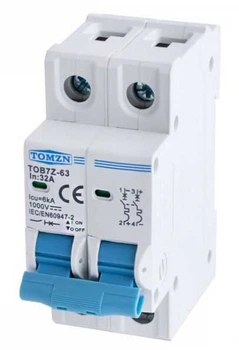

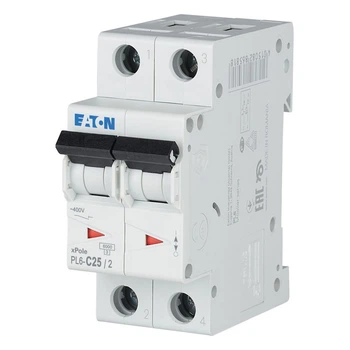

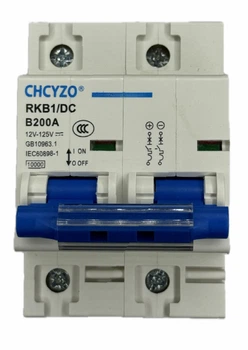

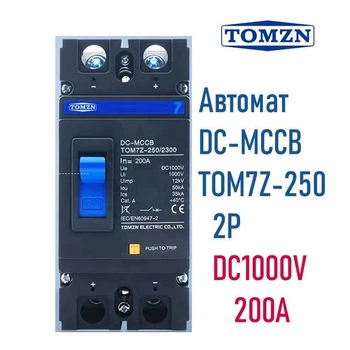

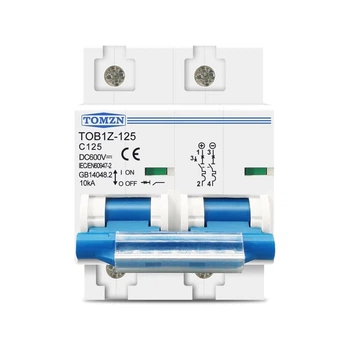

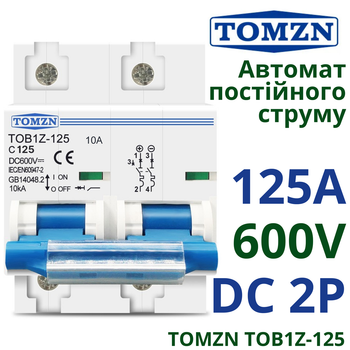

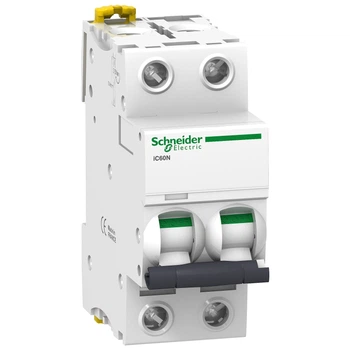

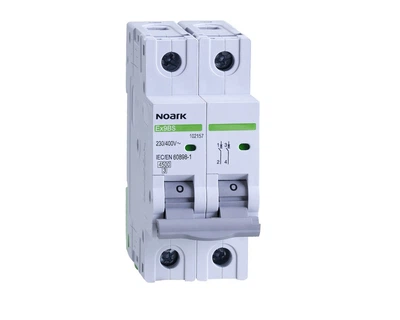

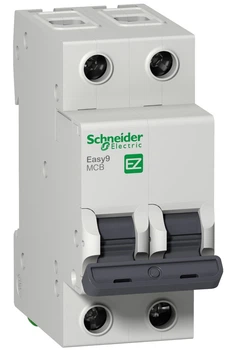

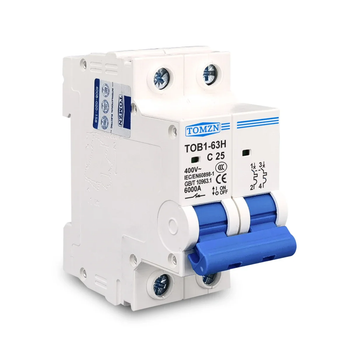

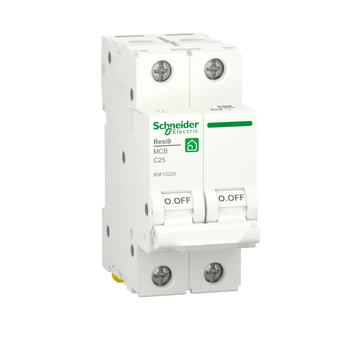

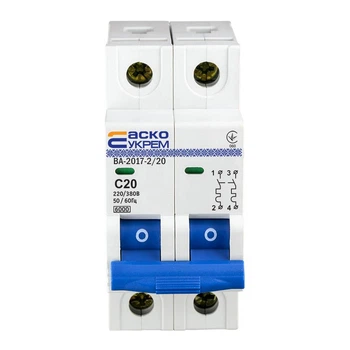

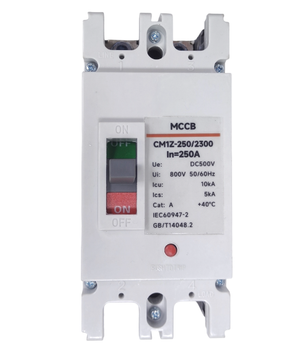

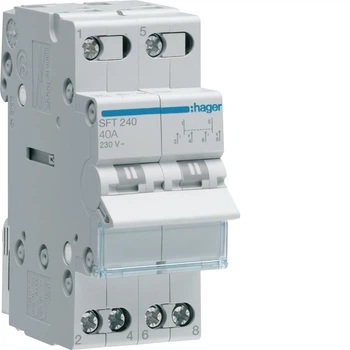

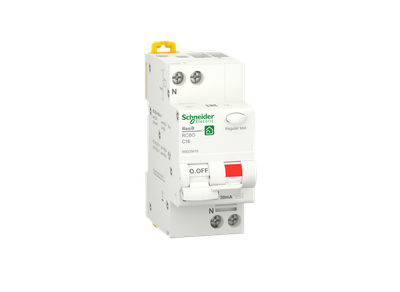

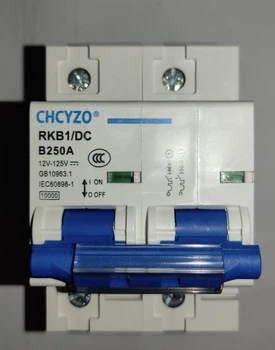

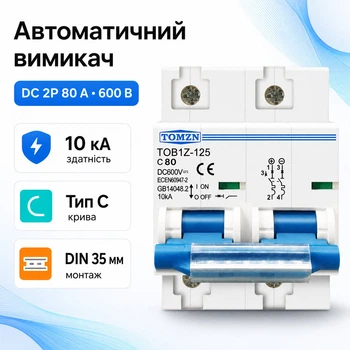

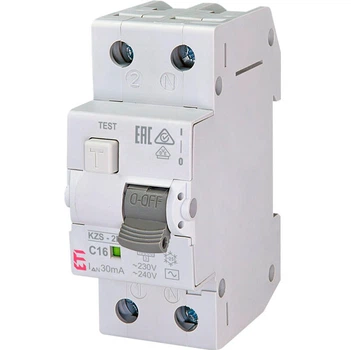

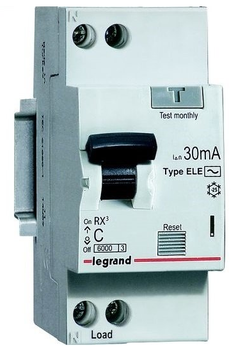

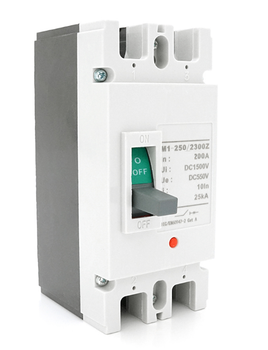

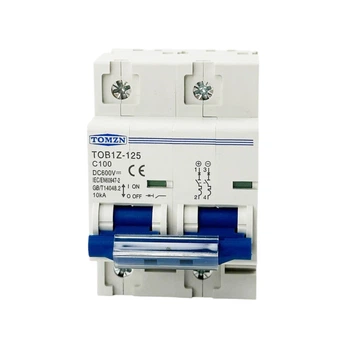

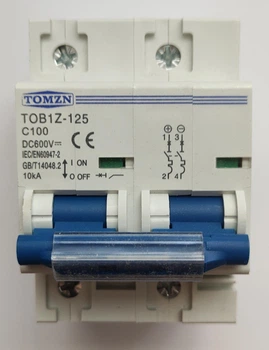

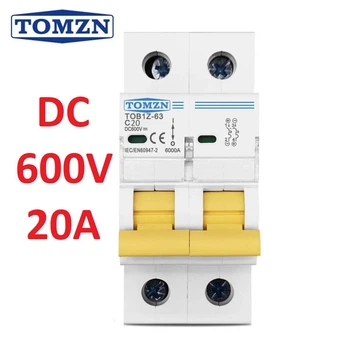

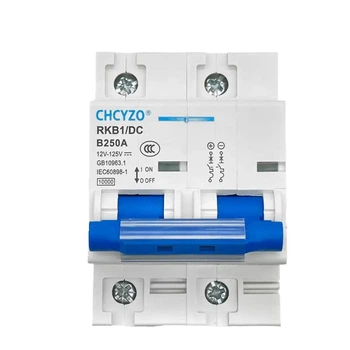

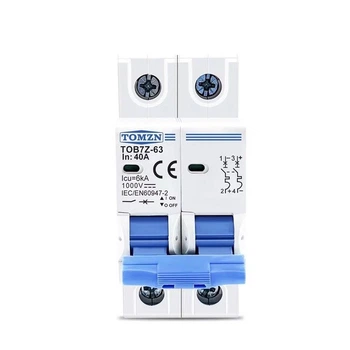

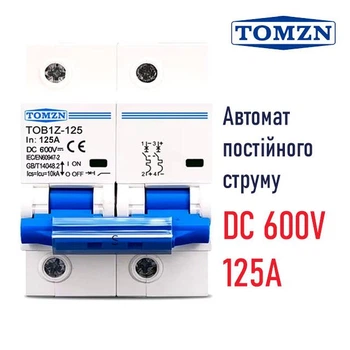

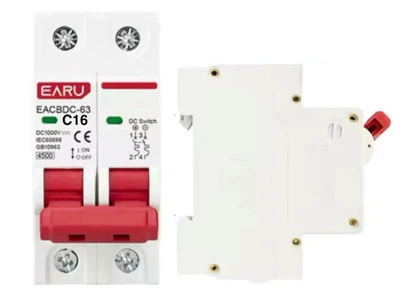

- Двухполюсные (2P): Обесточивают одновременно фазу и нейтраль (ноль). Устанавливаются в качестве вводных автоматов в квартирах или для подключения специфического оборудования, требующего полного разрыва цепи.

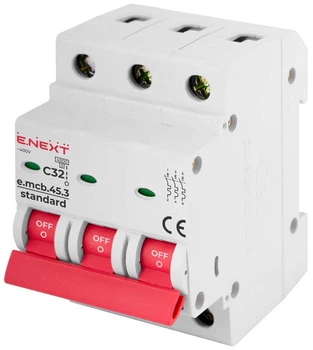

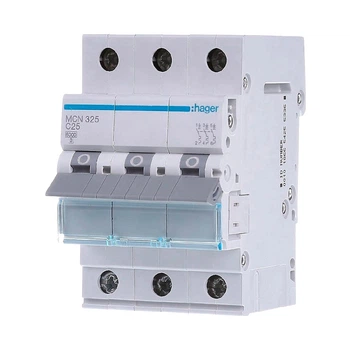

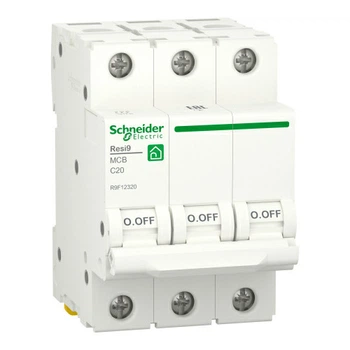

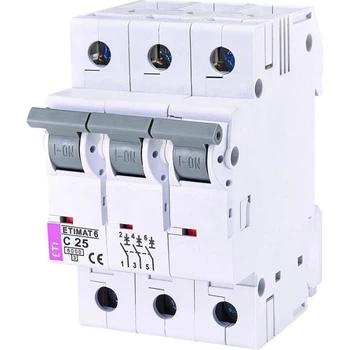

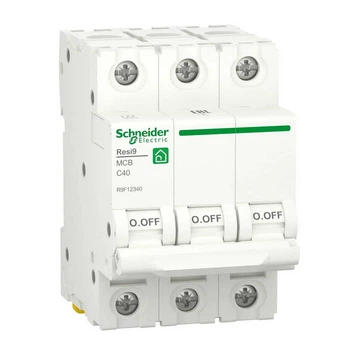

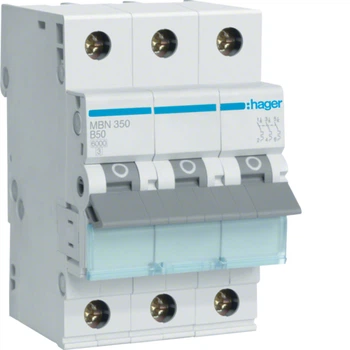

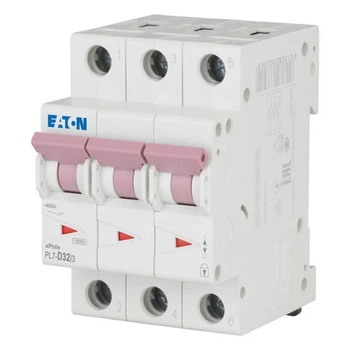

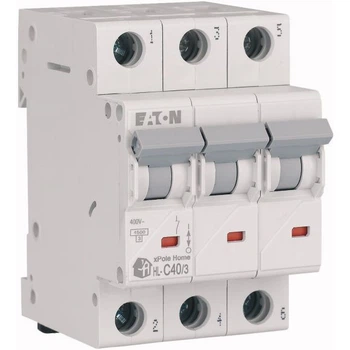

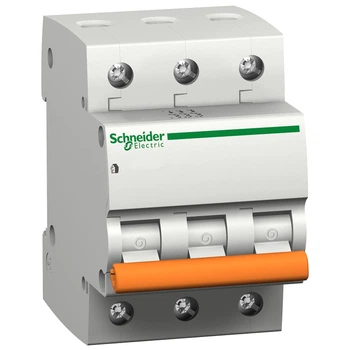

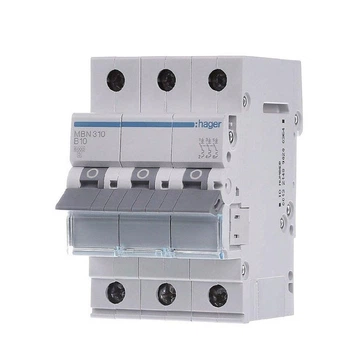

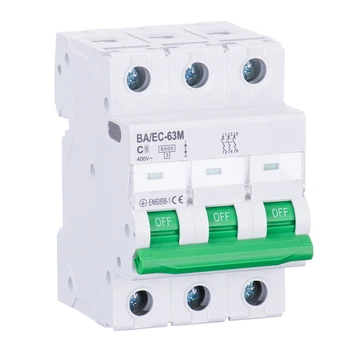

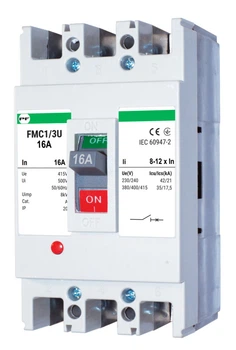

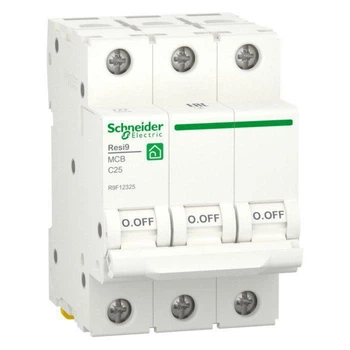

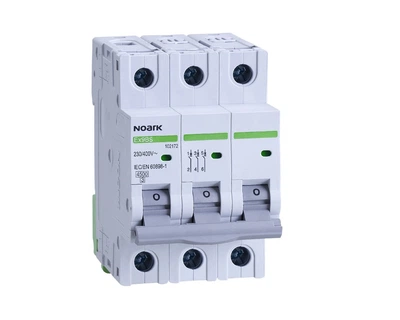

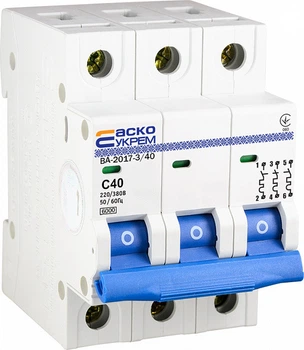

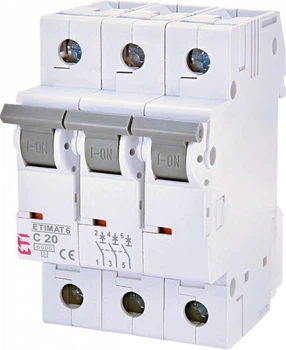

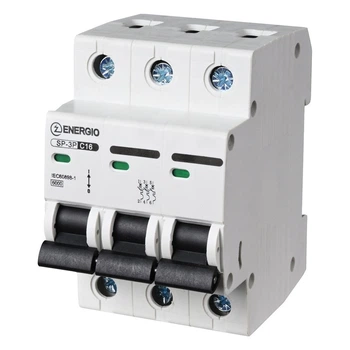

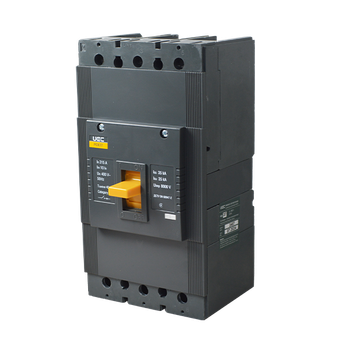

- Трехполюсные (3P): Используются в трехфазных сетях (380В) для защиты промышленных станков, мощных электрокотлов или трехфазных двигателей. При замыкании на одной из фаз отключают сразу все три.

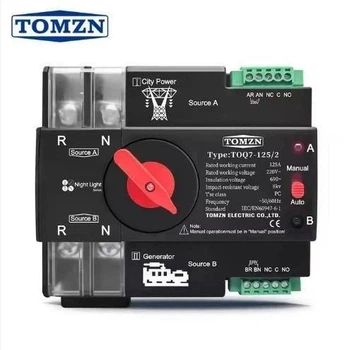

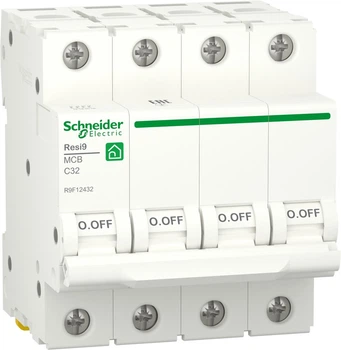

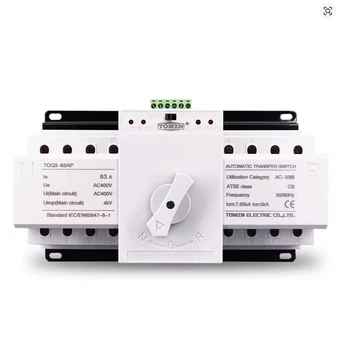

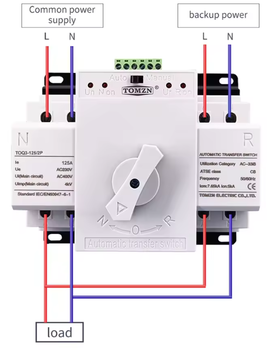

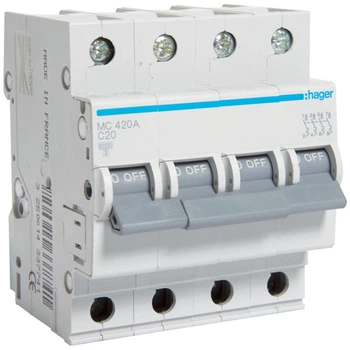

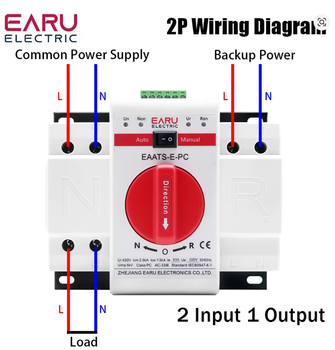

- Четырехполюсные (4P): Аналог трехполюсных, но с дополнительным разрывом нейтрального проводника, что актуально для сложных схем заземления и систем резервного питания (генераторов).
Принципы расчета электротехнических параметров
Безотказная работа системы возможна только при строгом соответствии характеристик аппаратуры и кабельной продукции. Выбор осуществляется по нескольким базовым критериям:
- Согласование с сечением проводника: Номинал автомата всегда подбирается под сечение самого тонкого участка кабеля в защищаемой линии. Для медного кабеля сечением 2.5 мм² (стандартная разводка) устанавливают автоматические выключатели 16А.

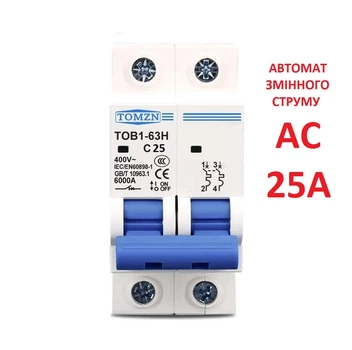

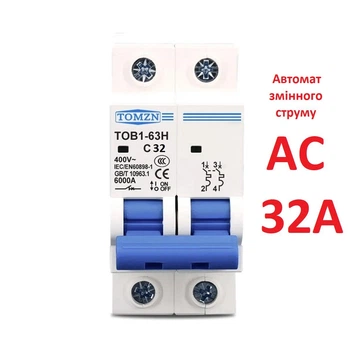

- Учет мощных потребителей: Для прямого подключения варочных поверхностей, электропечей или проточных водонагревателей выделяют отдельную линию медным кабелем сечением 4 мм² или 6 мм², защиту которой обеспечивают автоматические выключатели 25А или 32А соответственно.
- Отключающая способность (Ток КЗ): Параметр показывает максимальный ток короткого замыкания, который автомат способен отключить, сохранив свою работоспособность. Для старого жилого фонда обычно достаточно 4.5 кА, для новостроек и частного сектора — 6 кА.
Специфика время-токовых характеристик (кривые отключения)
| Кривая отключения |
Чувствительность к пусковым токам |
Сфера применения |
| Тип B |
Высокая (срабатывание при превышении в 3-5 раз) |
Осветительные сети, линии с большой протяженностью, старая проводка |
| Тип C |
Средняя (срабатывание при превышении в 5-10 раз) |
Универсальный стандарт для розеток и большинства бытовых приборов |
| Тип D |
Низкая (срабатывание при превышении в 10-20 раз) |
Скважинные насосы, компрессоры, трансформаторы, мощные двигатели |
Критически опасное заблуждение — завышать номинал автоматического выключателя, чтобы его «не выбивало» при одновременном включении чайника, фена и микроволновки на одной линии. Запомните: бытовая розетка физически рассчитана максимум на 16 Ампер. Если вы установите на эту группу автомат на 25А, то при перегрузке розетка начнет плавиться, искрить и может стать причиной пожара задолго до того, как тепловой расцепитель в щитке зафиксирует превышение нормы. Защита всегда строится по самому слабому звену цепи.
Комплексный подход к распределению нагрузки
Грамотно спроектированный электрический щит предполагает дробление домашней сети на множество независимых групп. Разделение освещения, розеточных групп по комнатам и выделение «тяжелой» техники на отдельные линии с собственными аппаратами защиты гарантирует, что в случае локальной проблемы вы не останетесь в полной темноте. Использование качественной сертифицированной коммутационной аппаратуры формирует устойчивую к перегрузкам инфраструктуру, обеспечивая максимальную сохранность вашего дома.
![Автоматический выключатель 1р 16А 6кА "C" [s002108] E.NEXT e.mcb.stand.60.1.C16](https://content.rozetka.com.ua/goods/images/big_tile/324078614.jpg)
![Автоматический выключатель 1Р 16А 4,5кА "С" [MVA25-1-016-C] UEC ВА47-29](https://content2.rozetka.com.ua/goods/images/big_tile/230399951.png)

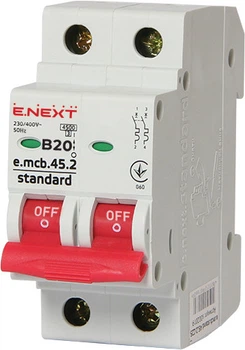

![Автоматический выключатель 2р 20А 4,5кА "B" [s001018] E.NEXT e.mcb.stand.45.2.B20](https://content.rozetka.com.ua/goods/images/big_tile/324076817.jpg)
