Стабильная энергия для автоматики: подбор блоков питания на DIN-рейку

Современный распределительный щит уже давно перестал быть просто местом установки защитных автоматов. С развитием систем «умный дом», светодиодного освещения, видеонаблюдения и домашней автоматизации появилась необходимость в интеграции слаботочного оборудования. Блоки питания (источники постоянного тока), предназначенные для монтажа на DIN-рейку, выполняют критически важную функцию: они преобразуют переменное напряжение сети 220В в стабильный постоянный ток, необходимый для корректной работы чувствительной микроэлектроники.

Специфика рабочего напряжения

Архитектура слаботочной системы диктует требования к выходному напряжению преобразователя. Использование неправильного номинала приведет либо к неработоспособности техники, либо к ее моментальному выгоранию.

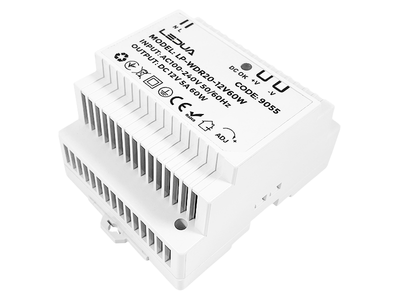

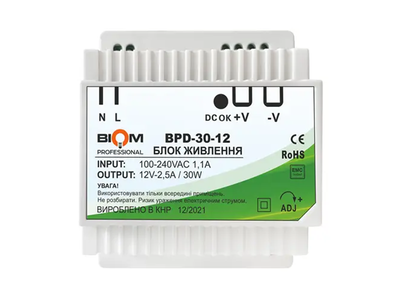

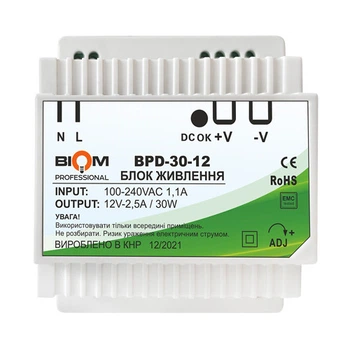

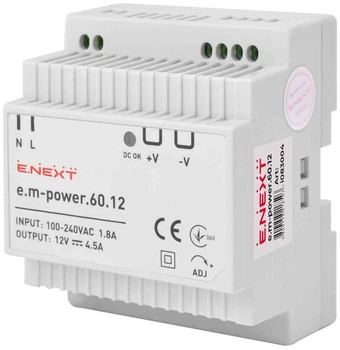

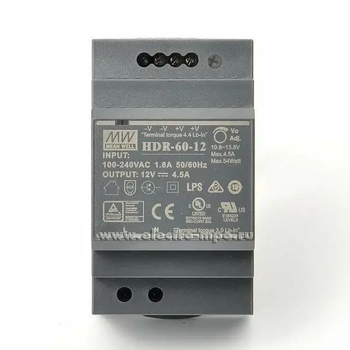

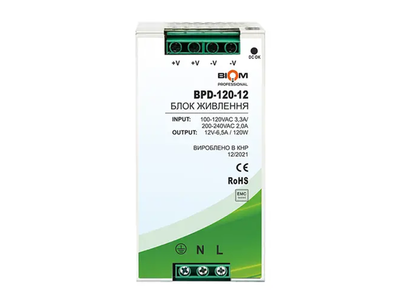

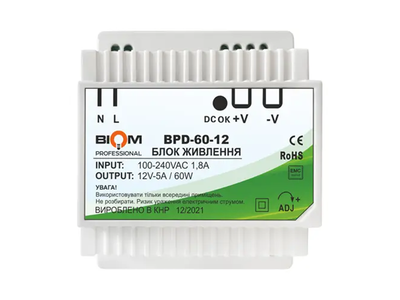

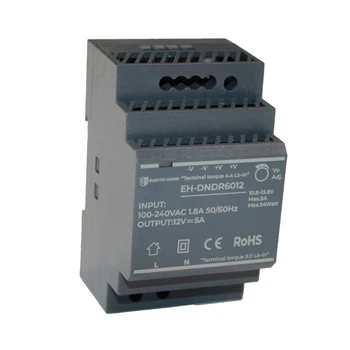

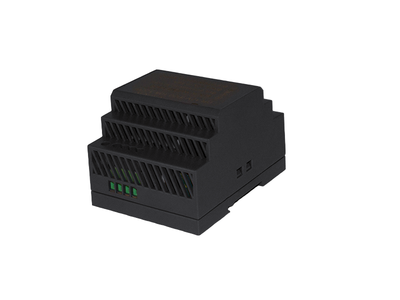

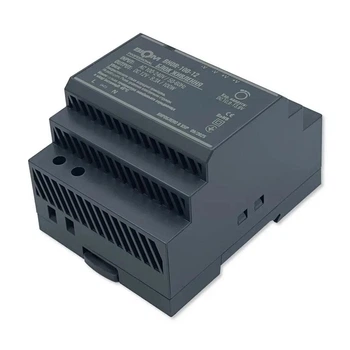

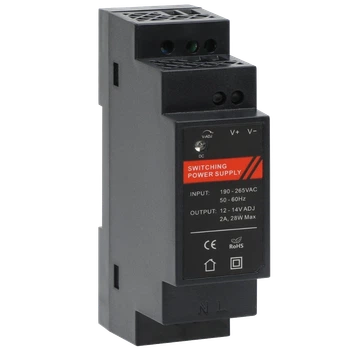

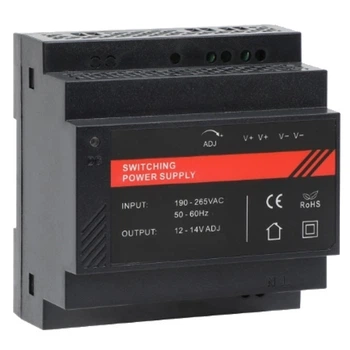

  • Системы на 12 Вольт: Самый распространенный стандарт для бытовых задач. В эту категорию попадает большинство интерьерных LED-лент, контроллеры систем контроля доступа (электрозамки, домофоны) и охранные сигнализации. Для их запитывания оптимально использовать блок питания на дин рейку 12В с соответствующим запасом мощности.

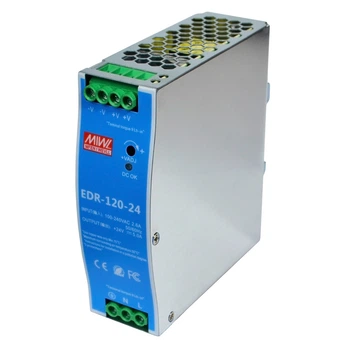

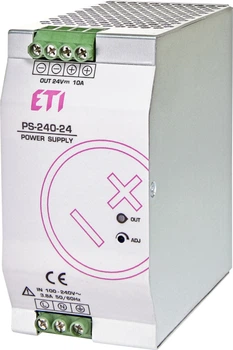

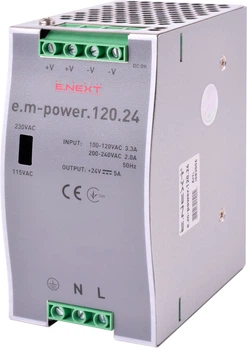

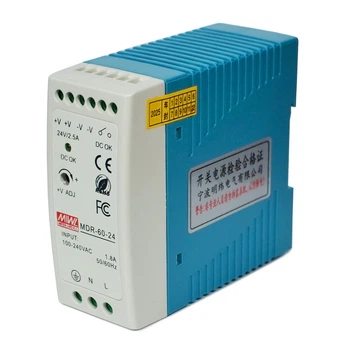

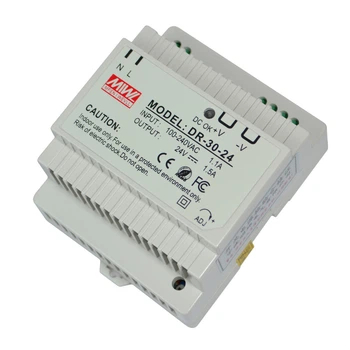

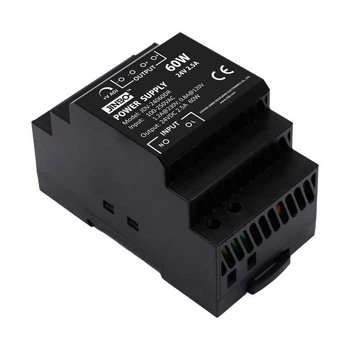

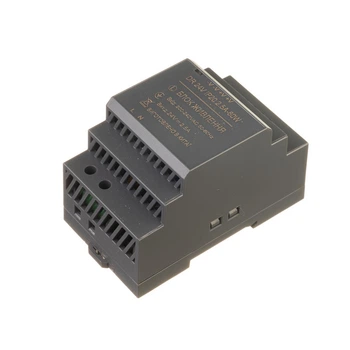

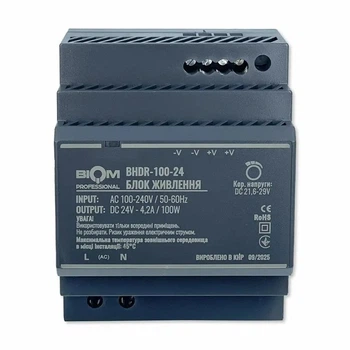

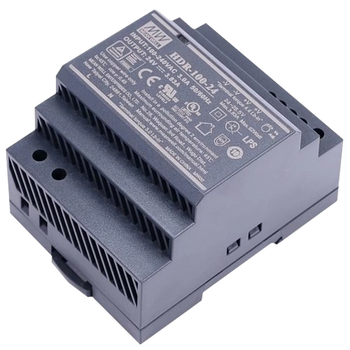

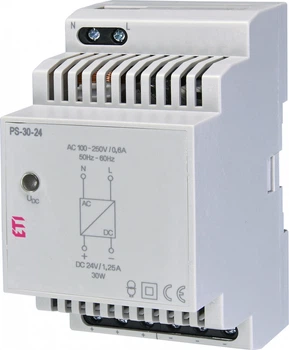

  • Системы на 24 Вольта: Промышленный стандарт, который все чаще переходит в сферу домашней автоматизации. Если линии питания достаточно длинные, целесообразнее применять блок питания на din рейку 24В. Удвоение вольтажа позволяет вдвое снизить силу тока при той же мощности, что значительно уменьшает потери на нагрев проводов и падение напряжения на длинных дистанциях.

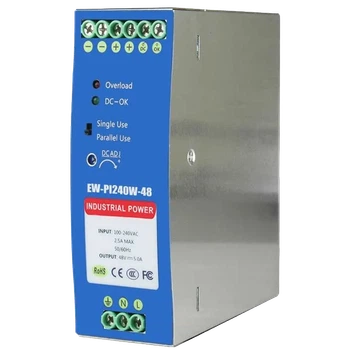

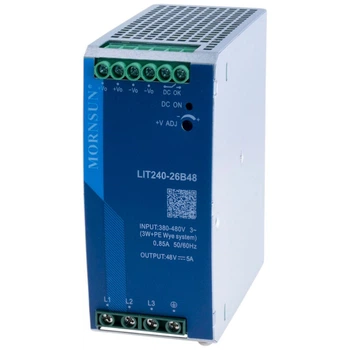

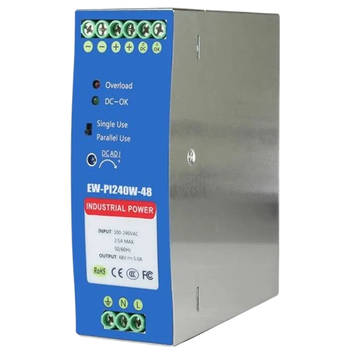

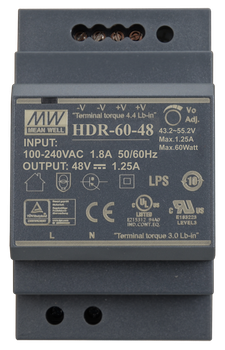

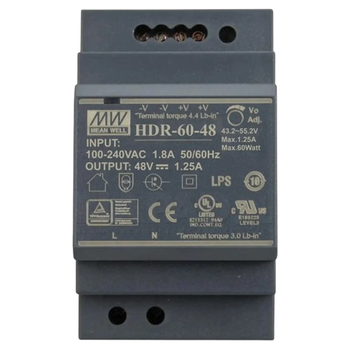

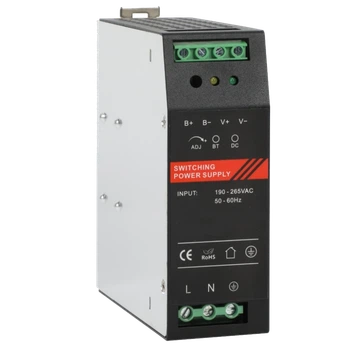

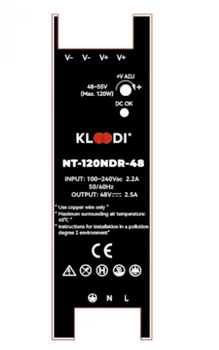

  • Системы на 48 Вольт: Применяются в телекоммуникационном оборудовании, системах PoE (питание камер наблюдения по витой паре) и для специализированных микрошаговых двигателей.

Ключевые критерии оценки преобразователей

Отказоустойчивость всей слаботочной инфраструктуры зависит от качества и правильного расчета параметров импульсного источника питания. При комплектации щитка учитывайте следующие технические нюансы:

  1. Резерв мощности: Номинальная мощность блока должна превышать пиковое потребление всех подключенных к нему устройств минимум на 20–30%. Работа на пределе возможностей приводит к перегреву компонентов и быстрой деградации конденсаторов.
  2. Многоуровневая защита: Надежная схемотехника должна включать встроенную защиту от короткого замыкания (SCP), перегрузки по току (OCP) и превышения выходного напряжения (OVP). После устранения аварии качественный блок перезапускается автоматически.
  3. Пусковые токи: При подаче питания на сам блок (включение автомата), его входные конденсаторы кратковременно потребляют ток, в десятки раз превышающий номинальный. Это необходимо учитывать при выборе номинала автомата защиты, установленного перед блоком (рекомендуется тип кривой C или D).
  4. Уровень пульсаций (Ripple & Noise): Чем ниже этот показатель (в идеале до 100-150 мВ), тем дольше прослужат светодиоды и тем стабильнее будут работать микропроцессоры в контроллерах умного дома.

Сравнение конструктивных форматов

Тип корпуса Особенности охлаждения Габариты на DIN-рейке Сфера применения

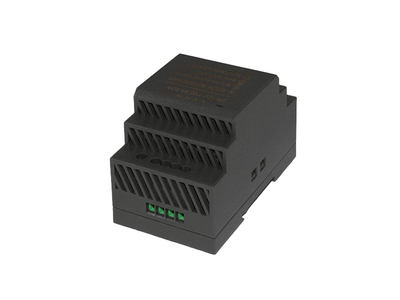

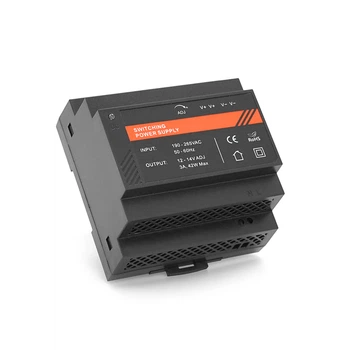

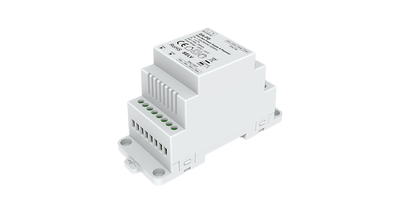

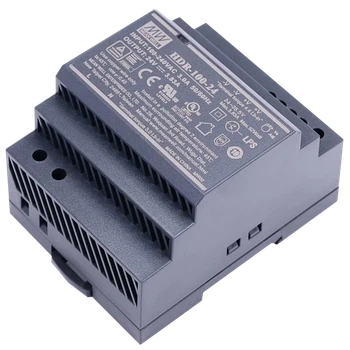

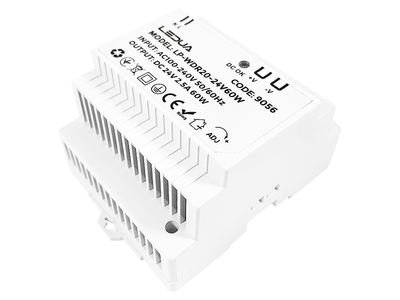

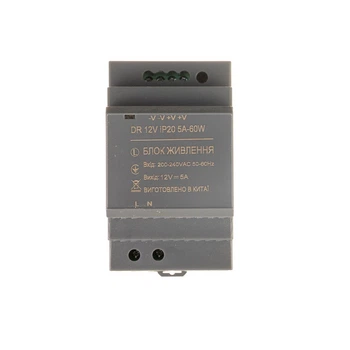

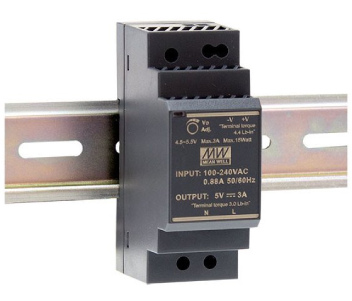

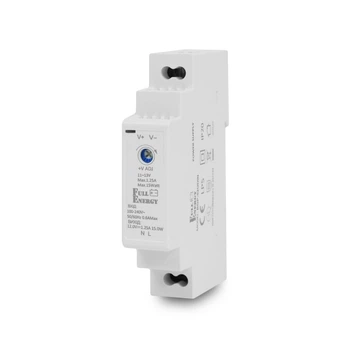

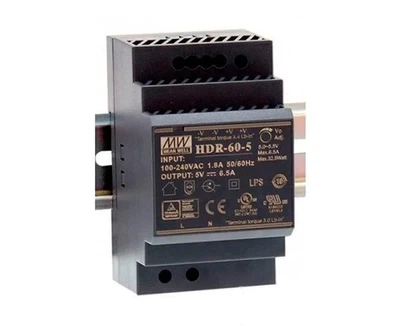

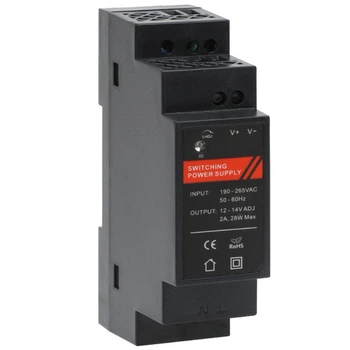

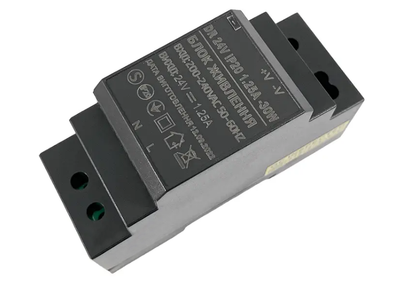

Ступенчатые (модульные) Пассивное (конвекция) От 1 до 4 стандартных модулей Квартирные щитки, питание домофонов и маломощных датчиков

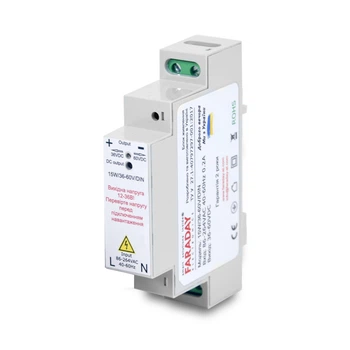

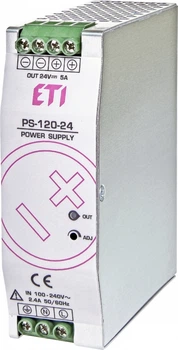

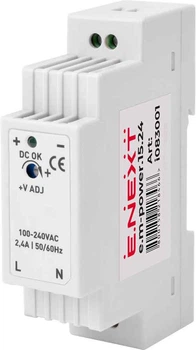

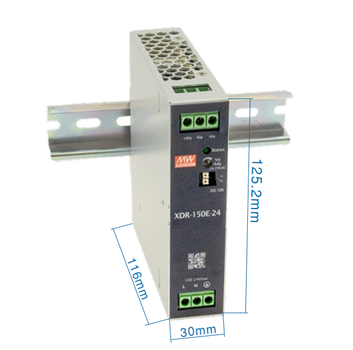

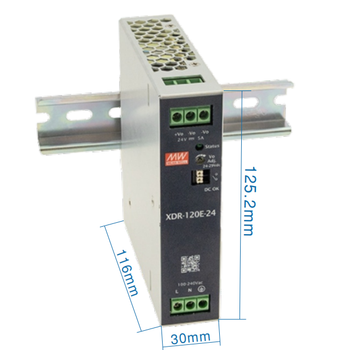

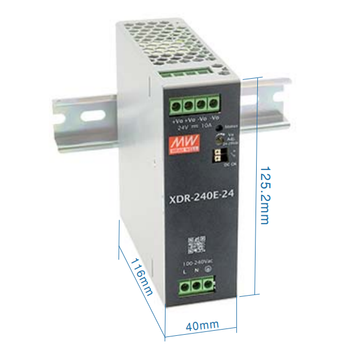

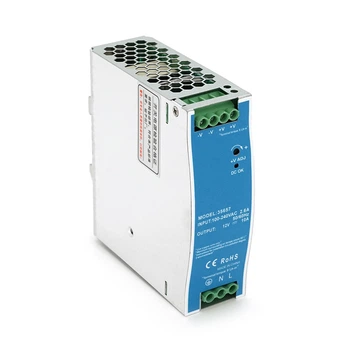

Ультратонкие (Slim) Пассивное (улучшенный радиатор) Минимальная ширина при увеличенной глубине Щиты автоматизации с дефицитом свободного места

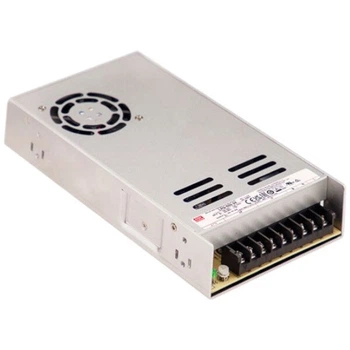

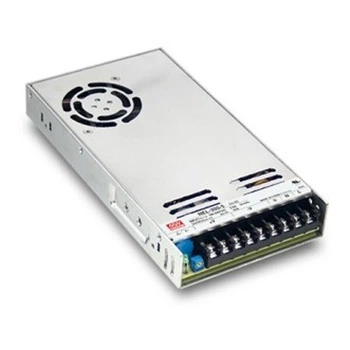

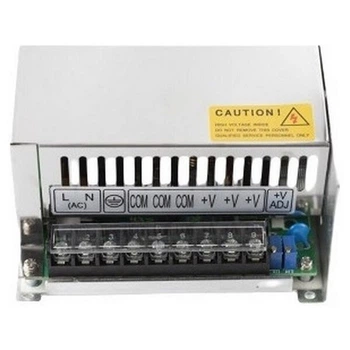

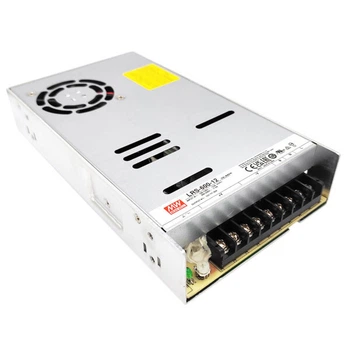

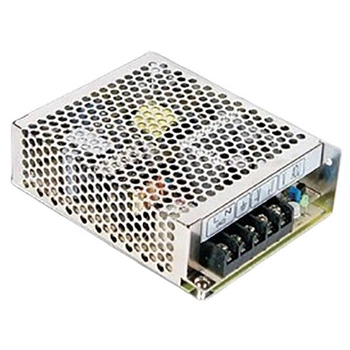

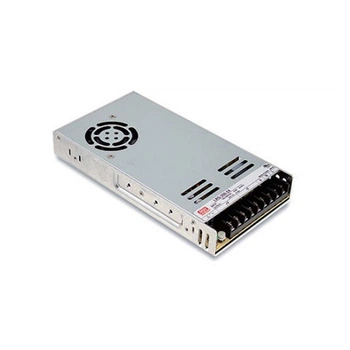

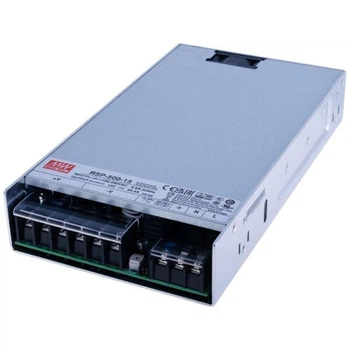

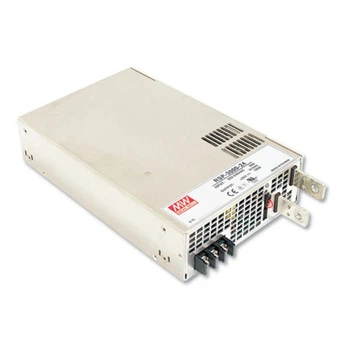

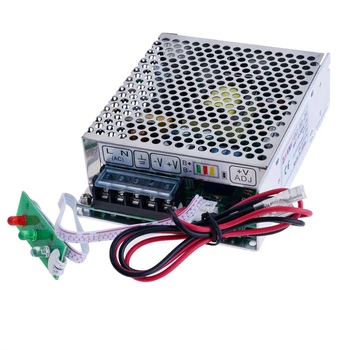

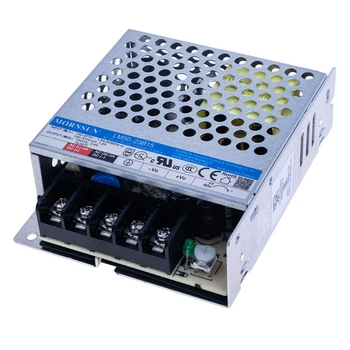

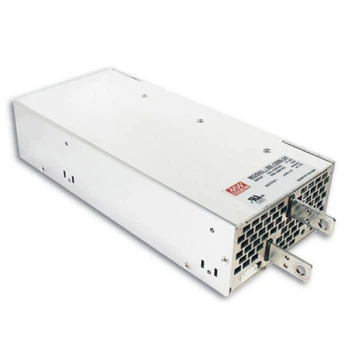

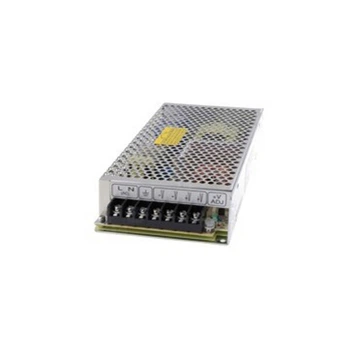

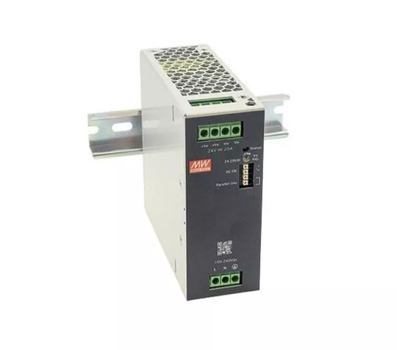

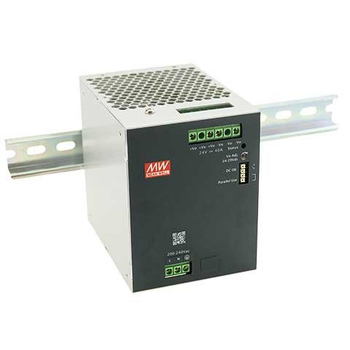

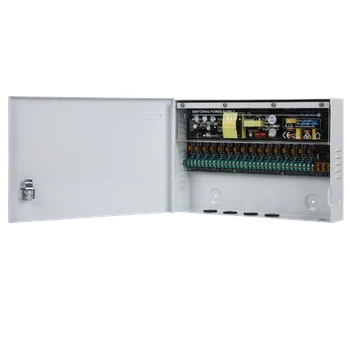

Промышленные в металле Пассивное или активное (кулер) Занимают значительное пространство Управление ПЛК-контроллерами, мощные линии освещения
При компоновке электрощита категорически запрещено устанавливать блоки питания вплотную к другим источникам тепла (реле напряжения, контакторам, диммерам). Импульсные источники охлаждаются за счет пассивной конвекции воздуха. Если зажать блок с обеих сторон другими модулями, температура внутри его корпуса резко возрастет. Это приведет к быстрому высыханию электролитических конденсаторов: блок начнет выдавать «грязное» напряжение с высокими пульсациями, что вызовет зависание контроллеров умного дома и мерцание света. Всегда оставляйте зазор минимум в 10–15 мм по бокам от блока, используя специальные пластиковые ограничители на DIN-рейку.

Надежный фундамент для слаботочных систем

Интеграция специализированных источников питания на DIN-рейку позволяет создать эстетичный, безопасный и легко обслуживаемый распределительный узел. Отказ от бытовых пластиковых адаптеров в пользу профессиональных модульных решений гарантирует стабильную подачу энергии без просадок и пульсаций. Грамотный расчет мощности и соблюдение температурного режима в щитке обеспечат десятилетия безупречной работы вашей домашней автоматики, систем безопасности и дизайнерского освещения.
