Безопасная компоновка электрощита: выбор изоляторов и держателей шин
Внутри распределительного шкафа важна не только правильная коммутация автоматов, но и надежная фиксация нулевых (N) и заземляющих (PE) проводников. Держатели шин (изоляторы) выполняют двойную функцию: они жестко крепят токоведущую рейку к монтажной панели или DIN-рейке и обеспечивают строгую электрическую изоляцию между шиной и металлическим корпусом щита. От качества этих миниатюрных деталей зависит защита от коротких замыканий на корпус и аккуратность внутренней разводки.

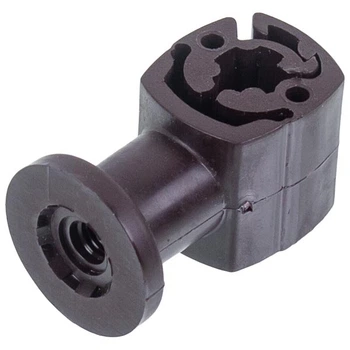

Конструктивные разновидности крепежных элементов
В зависимости от архитектуры распределительного узла и габаритов используемых проводников применяются различные типы фиксирующей фурнитуры:
- Изоляторы на DIN-рейку: Оснащены специальным пластиковым или металлическим фиксатором (защелкой). Позволяют быстро установить нулевую шину в один ряд с модульной автоматикой, экономя пространство в компактных квартирных боксах.
- Опорные изоляторы (типа «бочонок»): Цилиндрические или конусные элементы со встроенными латунными резьбовыми втулками с обеих сторон. Монтируются винтами прямо на металлическую монтажную панель силового шкафа.

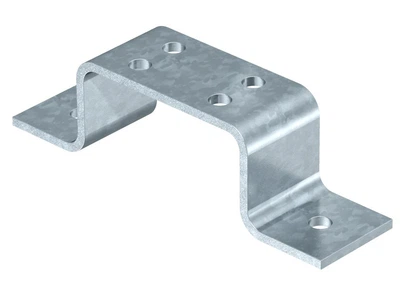

- Угловые (ступенчатые) держатели: Применяются для фиксации плоских медных или алюминиевых шин нестандартного сечения. За счет своей формы позволяют установить две шины параллельно с соблюдением безопасного диэлектрического зазора.
- Концевые фиксаторы (стопоры): Предотвращают продольное смещение клеммных колодок и модульных распределительных блоков по DIN-рейке при механическом давлении, возникающем во время подключения жестких кабелей.
Технические критерии для надежной фиксации
Подбор изоляторов требует внимания к физическим и электрическим свойствам материалов, так как эти детали работают под постоянной нагрузкой:
- Оценка диэлектрической прочности: Материал корпуса должен с запасом выдерживать заявленное напряжение пробоя. Качественные изделия из стеклонаполненного полиамида, эпоксидной смолы или карболита гарантируют безопасную работу в сетях с напряжением до 1000В.
- Механическая устойчивость к деформации: При возникновении токов короткого замыкания проводники испытывают колоссальные электродинамические удары. Изолятор не должен треснуть или сорваться с монтажной резьбы в момент аварии.
- Температурный диапазон и огнестойкость: Индекс негорючести пластика (стандарт V0) гарантирует, что деталь не расплавится и не воспламенится при сильном нагреве, который часто возникает из-за плохо затянутых контактов на самой шине.
- Совместимость с габаритами шины: Посадочные пазы держателя (для DIN-моделей) должны точно соответствовать ширине и толщине используемой латунной рейки, исключая ее люфт.
Сравнение популярных форматов изоляторов
| Тип изолятора |
Способ крепления |
Преимущества |
Сфера использования |
| DIN-изолятор |
Защелка на 35-мм рейку |
Высокая скорость монтажа, компактность |
Квартирные щитки, небольшие распределительные узлы |
| Опорный (силовой «бочонок») |
Винтовое соединение с панелью |
Отличная механическая прочность на излом |
Силовые учетно-распределительные шкафы, ВРУ |
| Угловой держатель |
Винты к задней стенке |
Возможность ярусного расположения проводников |
Сложные промышленные сборки, ГРЩ |
При сборке щита и подключении толстых монолитных жил (от 6 мм² и выше) на длинную нулевую или заземляющую шину, никогда не крепите ее только по краям на два изолятора. Жесткий кабель при изгибе и укладке создает эффект сильного рычага, который легко выламывает пластиковую резьбу концевых держателей. Обязательно устанавливайте дополнительные промежуточные изоляторы через каждые 10–12 посадочных отверстий рейки, чтобы равномерно распределить механическую нагрузку.
Стабильность контактных соединений
Грамотное пространственное распределение фазных, нулевых и заземляющих линий внутри щита — признак высокой культуры электромонтажа. Использование специализированных держателей и изоляторов исключает провисание контактных шин, предотвращает случайные соприкосновения токоведущих частей с корпусом и обеспечивает надежную изоляцию всех инженерных узлов. Это минимизирует риски коротких замыканий, существенно упрощает визуальный контроль соединений и делает дальнейшее обслуживание электроустановки абсолютно безопасным.
