Дрели: Инженерия вращательного движения и прецизионного сверления
С инженерной точки зрения, современная дрель представляет собой высоконагруженный электромеханический агрегат, функция которого заключается в преобразовании электрической энергии в кинетическую энергию вращения шпинделя с заданным крутящим моментом. Эффективность съема стружки и чистота стенок формируемого отверстия зависят от жесткости несущей конструкции, точности центровки подшипников скольжения или качения, а также от термостабильности редукторного узла при длительных циклических нагрузках.

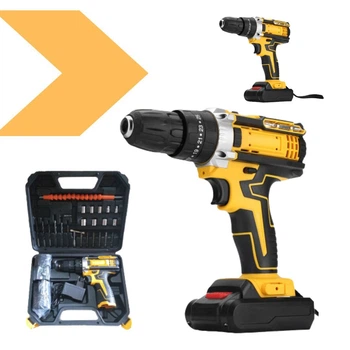

Основой выбора инструмента является понимание энергозависимости рабочего процесса. Для выполнения операций в условиях отсутствия стационарной электросети применяются

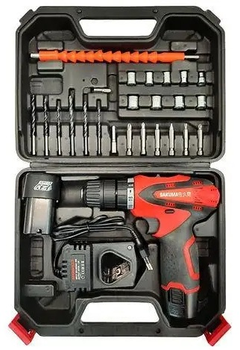

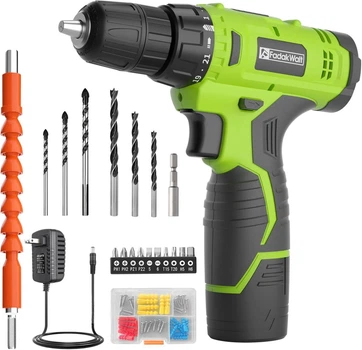

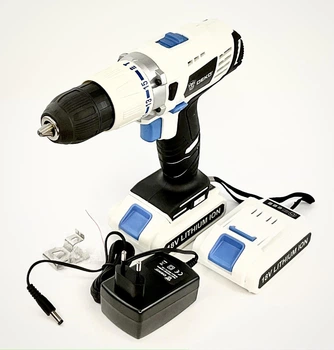

аккумуляторные дрели
, энергосистема которых строится на базе литий-ионных (Li-Ion) или литий-полимерных ячеек с высокой токоотдачей. Использование бесщеточных (вентильных) двигателей в таких моделях минимизирует потери на трение в коллекторном узле и повышает общий КПД системы до 85-90%. В то же время, при необходимости длительного сверления металлопроката значительной толщины или корончатого сверления древесины, предпочтительнее использовать классические

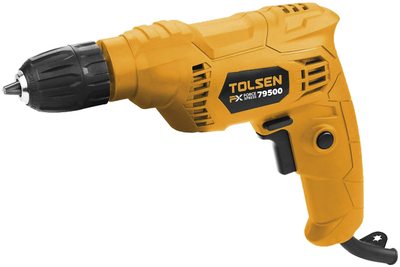

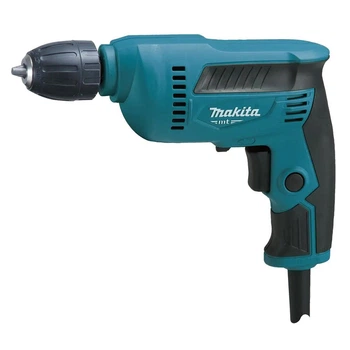

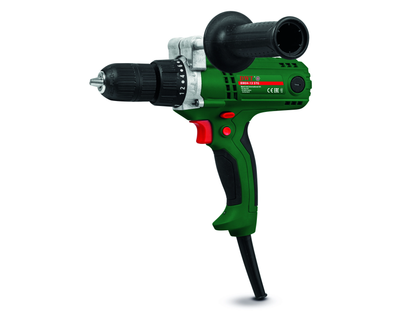

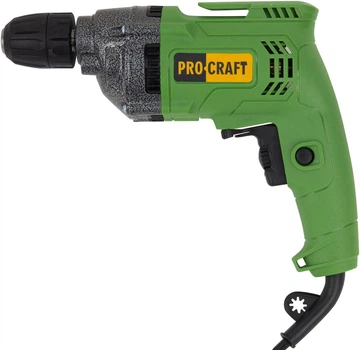

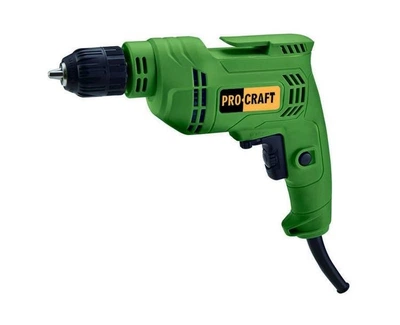

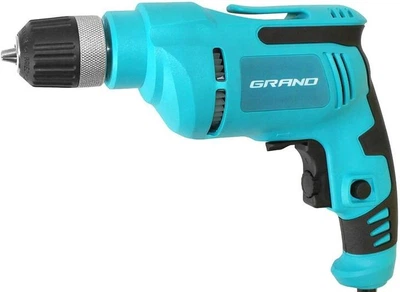

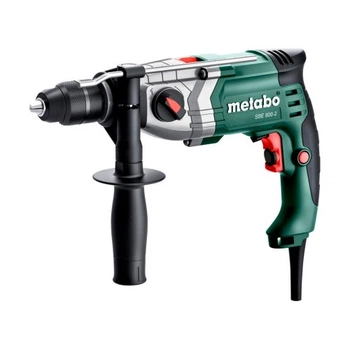

сетевые дрели
, обеспечивающие непрерывную мощность без эффекта падения напряжения по мере разряда элементов питания.
Кинематика и специализированные конструктивные решения
Для преодоления структурного сопротивления различных материалов в конструкцию шпиндельного узла интегрируются дополнительные механические модули. В зависимости от типа выполняемых задач, инструмент классифицируется по специфике кинематической схемы:
-
Осевой ударный механизм:

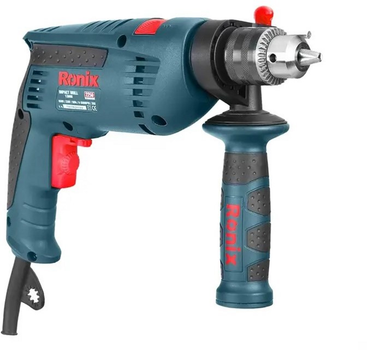

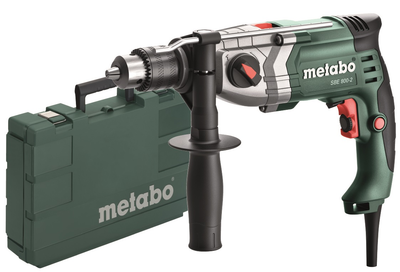

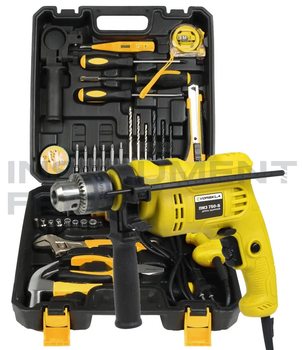

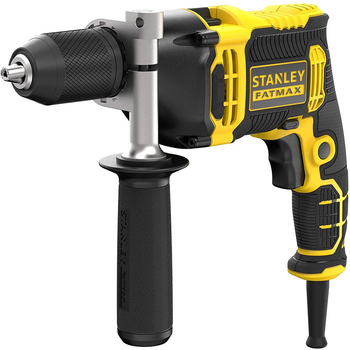

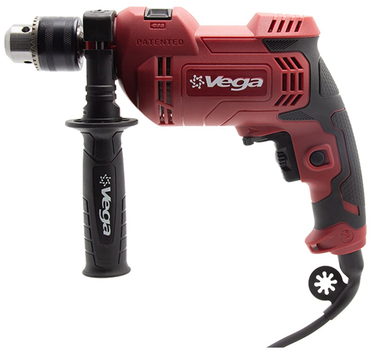

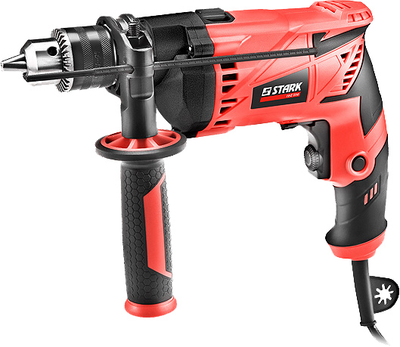

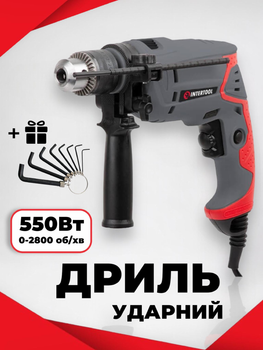

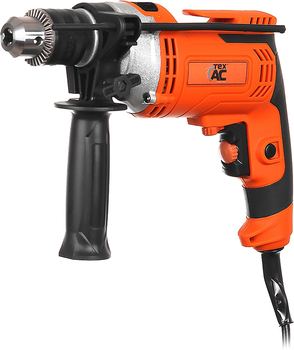

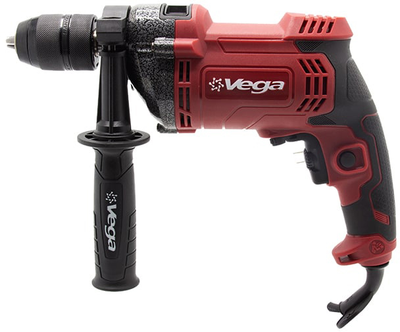

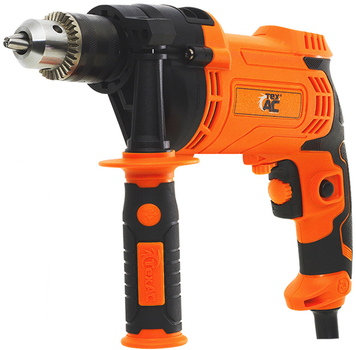

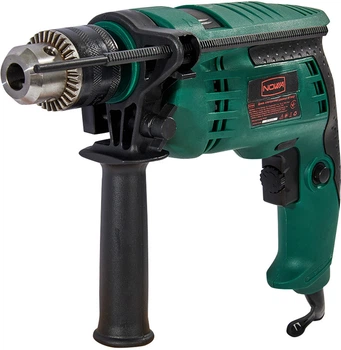

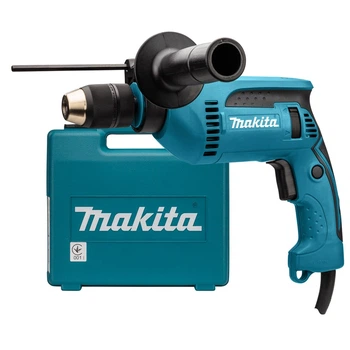

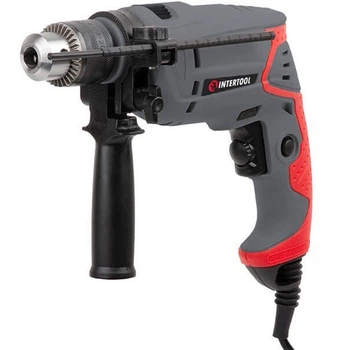

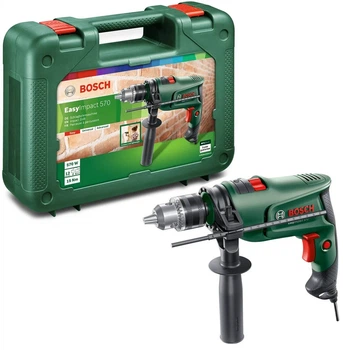

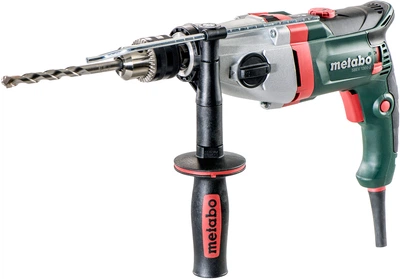

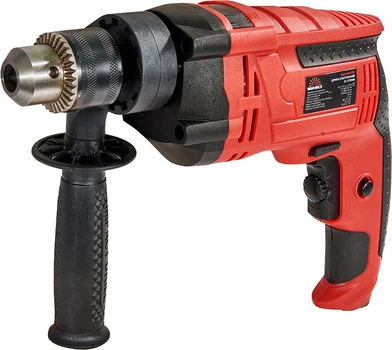

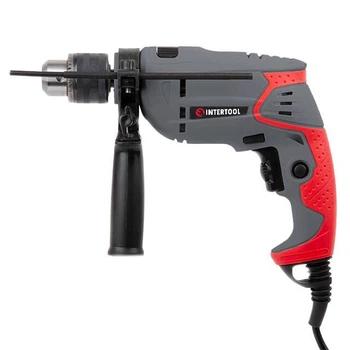

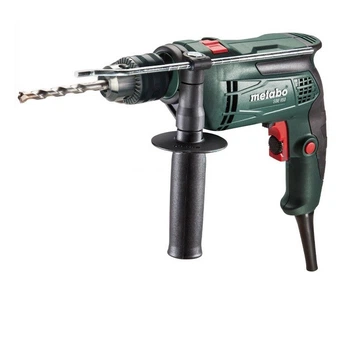

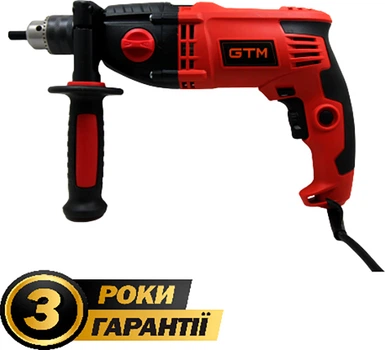

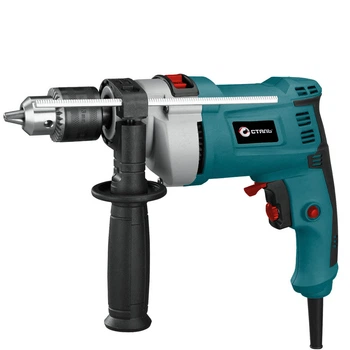

Для работы с хрупкими строительными материалами, такими как кирпичная кладка или легкие пенобетоны, незаменима

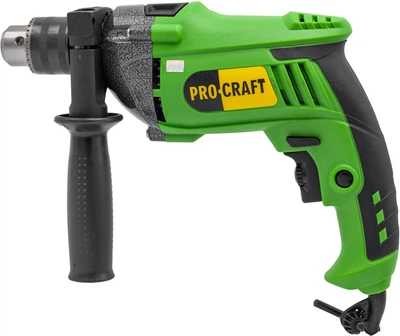

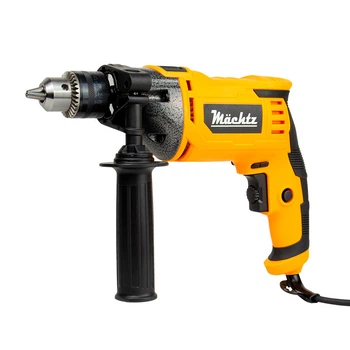

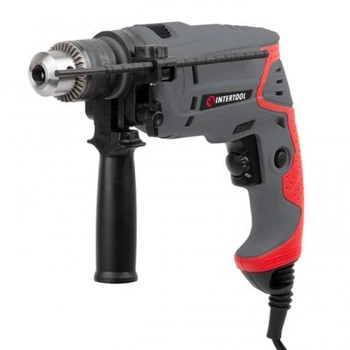

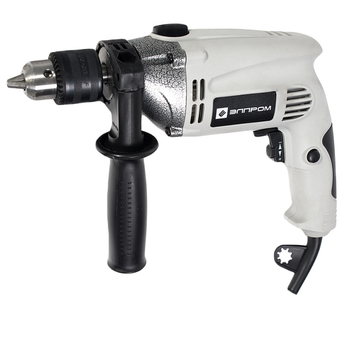

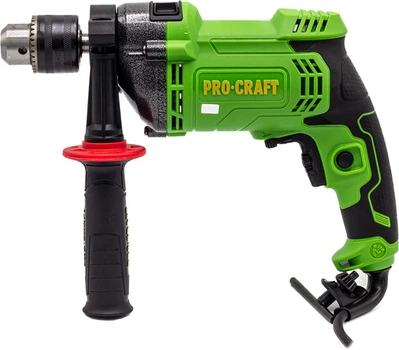

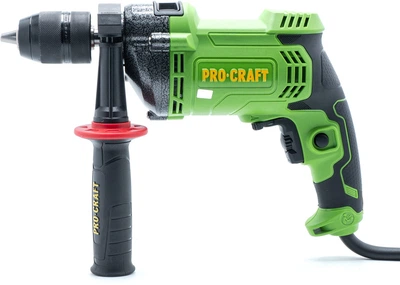

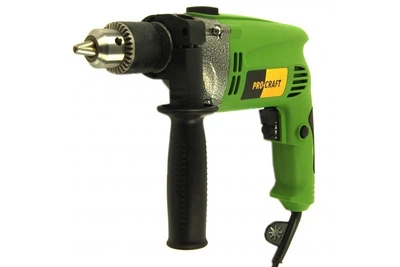

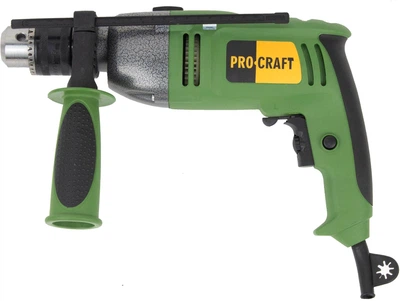

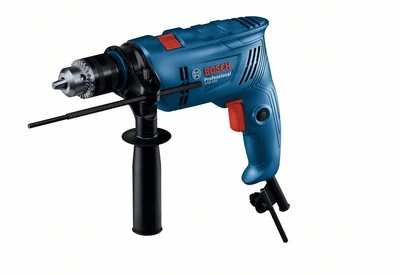

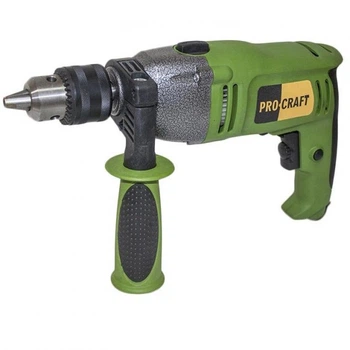

ударная дрель
. Генерация продольного импульса осуществляется за счет взаимодействия двух храповых колес с профилированными зубьями. При вращении вала под осевой нагрузкой зубья перескакивают друг через друга, трансформируя вращательное движение в серию высокочастотных (до 45 000 уд/мин) микроударов, которые разрушают структуру материала перед режущей кромкой твердосплавного сверла.
-
Ортогональная передача крутящего момента:
В монтажных работах, авиастроении или сборке корпусной мебели часто возникает потребность в сверлении отверстий в зонах с лимитированным доступом. Для таких задач разработана

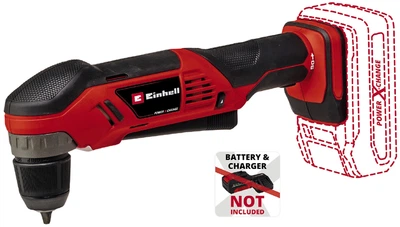

угловая дрель
. Ее ключевая особенность — наличие конического зубчатого редуктора, который перенаправляет вектор вращения ротора на 90 градусов. Закаленные косозубые шестерни в таких редукторах проходят процесс цементации для выдерживания высоких контактных напряжений при малом пятне контакта.
Материаловедение и термодинамика редукторных узлов
Мощность электродвигателя — не единственный критичный параметр. Крутящий момент (измеряемый в ньютон-метрах, Н·м) зависит от передаточного числа редуктора. Планетарные редукторы многоскоростных дрелей производятся из порошковой металлургии методом спекания, что обеспечивает идеальную геометрию сателлитов. Для отвода избыточного тепла, генерируемого в процессе сухого трения в зубчатых зацеплениях, корпуса профессиональных серий отливаются под давлением из магниевых или алюминиевых сплавов. Это предотвращает деградацию консистентной смазки и сохраняет стабильность соосности посадочных мест подшипников даже при нагреве до экстремальных температур.
|
Тип инструмента
|
Механизм передачи
|
Специфика применения
|
Терморежим редуктора
|
|
Ударные модификации
|
Храповая муфта (механическая)
|
Комбинированное сверление: металл / легкий бетон
|
Высокий нагрев при ударном режиме
|
|
Угловые модели
|
Коническая зубчатая передача
|
Работа в ограниченных пространствах (монтаж, сборка)
|
Умеренный (требует спец. смазок для косозубых шестерней)
|
|
Сетевые агрегаты
|
Цилиндрический или планетарный редуктор
|
Высоконагруженное сверление толстолистовых сталей
|
Стабильный за счет активной воздушной крыльчатки
|
|
Аккумуляторные (Li-Ion)
|
Планетарный многоступенчатый редуктор
|
Автономные кровельные, фасадные и сборочные работы
|
Зависит от тока разряда и нагрузки на шпиндель
|
Практический совет эксперта:
При глубоком сверлении высокоуглеродистых и легированных сталей избегайте перегрева зоны резания, который приводит к отпуску (потере твердости) режущих кромок сверла. Обязательно используйте смазочно-охлаждающие жидкости (СОЖ) на основе сульфофрезола или олеиновой кислоты, а также применяйте метод «периодического вывода» сверла (peck drilling) для эвакуации стружки и разрушения стружечного цилиндра.
Технический FAQ: Выбор и эксплуатация дрелей
Каково влияние бесщеточного (Brushless) двигателя на крутящий момент дрели?
Отсутствие коллекторно-щеточного узла трения устраняет искрение и электрические потери на переключение фаз. Микроконтроллерная коммутация обмоток статора позволяет поддерживать максимальный крутящий момент даже на низких оборотах, что критически важно при нарезании резьбы или сверлении коронками большого диаметра.
Почему при сверлении бетона ударной дрелью плавится твердосплавная напайка сверла?
Механический храповой удар обладает низкой энергией (в Джоулях) по сравнению с пневматическим компрессором перфоратора, но высокой частотой. Если прикладывать избыточное осевое давление на инструмент, микроудары не успевают разрушать породу, и кинетическая энергия полностью переходит в тепловую, расплавляя медно-цинковый или серебряный припой, фиксирующий карбид-вольфрамовую пластину.
Что такое радиальное биение шпинделя и как оно влияет на допуски отверстия?
Радиальное биение — это отклонение оси вращения патрона от идеальной геометрической оси. В высокоточных дрелях оно минимизируется за счет установки прецизионных игольчатых или шарикоподшипников. Превышение допуска биения (более 0.1-0.2 мм) приводит к «разбиванию» отверстия, нарушению геометрии (эллипсность) и быстрому износу режущих кромок сверла из-за неравномерной нагрузки.
