Детекторы напряжения и фазометры: критерии выбора безопасного инструмента
Работа с электрическими сетями не прощает ошибок, поэтому визуального контроля или доверия к маркировке проводов никогда не бывает достаточно. Чтобы обезопасить себя от поражения током перед началом монтажа или ремонта, необходимо физически убедиться в отсутствии потенциала на проводниках. Современные детекторы напряжения и фазометры позволяют не только быстро найти «фазу», но и прозвонить цепь, определить полярность или правильность чередования фаз в сложных промышленных установках.
Ризновидности индикаторов и их назначение
В зависимости от принципа работы и сложности конструкции, измерительные инструменты этой группы делятся на несколько базовых категорий. Выбор конкретного типа напрямую зависит от ваших ежедневных задач:
- Контактные отвертки-индикаторы: Самый простой и безотказный инструмент. Внутри прозрачной ручки находится неоновая лампа или светодиод с резистором. Для проверки необходимо коснуться жалом оголенного провода, а пальцем — металлического пятачка на торце рукоятки.

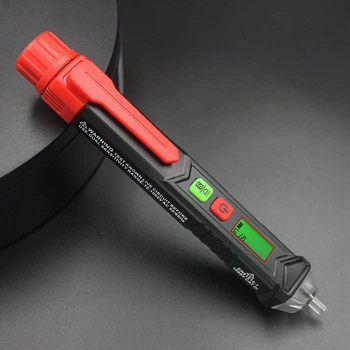

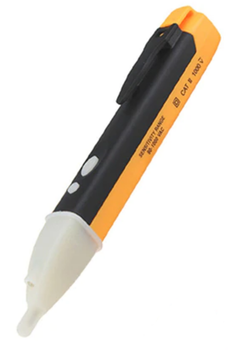

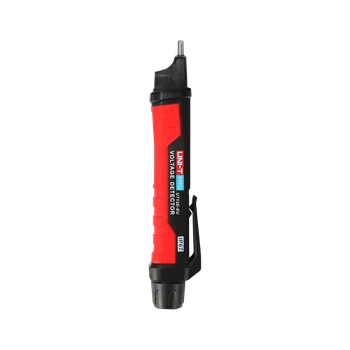

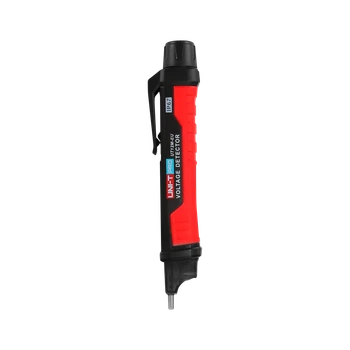

- Бесконтактные детекторы (NCV): Выполнены в форме маркера. Реагируют на электромагнитное поле вокруг проводника. Позволяют обнаружить фазу прямо через изоляцию кабеля, пластиковый корпус розетки или даже неглубокий слой штукатурки.

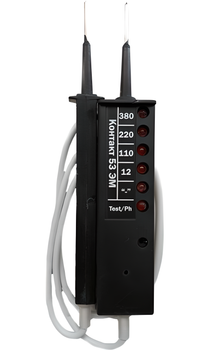

- Двухполюсные тестеры напряжения: Профессиональный стандарт электрика. Состоят из двух щупов, соединенных прочным кабелем. Показывают не просто наличие фазы, но и фактический уровень напряжения (например, 12, 24, 220 или 400 Вольт), а также работают даже при полностью разряженных батарейках за счет энергии самой измеряемой сети.
- Фазометры (указатели чередования фаз): Специфическое оборудование для трехфазных сетей. Необходимы для правильного подключения мощных промышленных электродвигателей, насосов и компрессоров, где перепутанная фаза приведет к вращению ротора в обратную сторону и мгновенной поломке агрегата.
Выбор прибора под конкретные задачи
Не стоит переплачивать за сложный функционал, если инструмент нужен для разовой замены люстры, однако для постоянной работы в щитовых базового тестера будет недостаточно.
| Основная задача |
Рекомендуемый инструмент |
Ключевая характеристика |
| Бытовой ремонт (замена розеток, светильников) |
Индикаторная отвертка |
Энергонезависимость, простота использования |
| Поиск обрыва скрытой проводки под обоями |
Бесконтактный NCV-детектор |
Наличие ручной регулировки чувствительности |
| Обслуживание электрощитов и пусковых реле |
Двухполюсный тестер |
Фиксация точного вольтажа, тест УЗО |
| Подключение трехфазного оборудования |
Цифровой или роторный фазометр |
Четкая индикация направления поля (R/L) |
Алгоритм безопасной проверки сети
Для исключения ложных показаний и обеспечения собственной безопасности, процесс проверки цепи должен подчиняться жесткому правилу «трех шагов»:
- Визуально осмотрите корпус прибора: на пластике не должно быть трещин, а изоляция проводов (у двухполюсных моделей) должна быть абсолютно целой.
- Проверьте работоспособность прибора на заведомо рабочем источнике питания (например, в соседней исправной розетке). Детектор должен четко сработать.
- Выполните замер на нужном вам обесточенном участке. Прибор должен показать отсутствие напряжения.
- Сразу же после этого повторно проверьте тестер на рабочем источнике. Если он снова сработал — значит, исследуемый участок действительно обесточен, а прибор не сломался в момент замера.
Экспертный совет: Бесконтактные детекторы в виде ручек обладают высокой чувствительностью и часто реагируют на «наведенное» напряжение (наводки) от соседних проводов, показывая наличие фазы на кабеле, который вы только что отключили в щитке. Чтобы отличить реальную угрозу от безобидной наводки, плотно обхватите проверяемый отключенный кабель рукой (при условии, что он имеет надежную, неповрежденную внешнюю изоляцию!) или прижмите его к бетонной стене. Емкостное наведенное напряжение сразу уйдет в землю, и детектор перестанет пищать. Если же светозвуковой сигнал остался — кабель находится под реальным рабочим напряжением.
Покупая детекторы напряжения и фазометры, всегда проверяйте их класс электробезопасности, который выгравирован на корпусе. Для работы во внутриквартирных щитах требуется стандарт CAT III 600V, а для диагностики уличных вводных кабелей и промышленных распределительных устройств — CAT IV. Инвестируйте в модели от проверенных производителей с прочным поликарбонатным корпусом, так как от надежности этого инструмента напрямую зависит ваша жизнь.
