Прокладка инженерных коммуникаций для подачи водоснабжения, отопления и газоснабжения требует изгиба трубопроводов под разными углами. Гидравлические трубогибы позволяют производить гибку труб разного сечения без изменения диаметра и без внешних повреждений (загибы, складки). Помимо круглых и квадратных труб, на трубогибочных станках можно получать элементы заданных форм из профильного металлопроката.
Виды трубогибов и их особенности
Оборудование для гибки труб различается по назначению, механизму изгибания и приводу. Существует два вида устройств по выполняемым операциям:
Классификация по типу привода гидравлических трубогибов
Силовое воздействие, необходимое для изгиба трубы, создается на гибочных устройствах тремя способами:
- вручную;
- гидравлическим поршнем;
- электромеханическим методом.

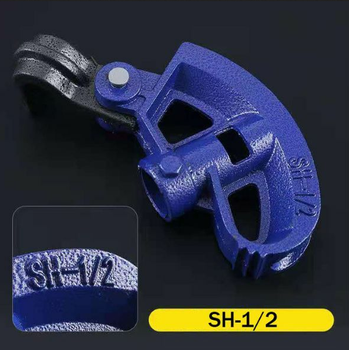

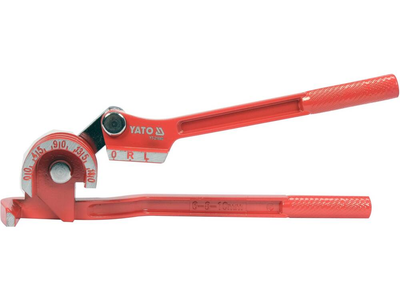

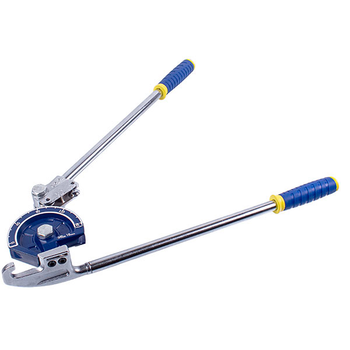

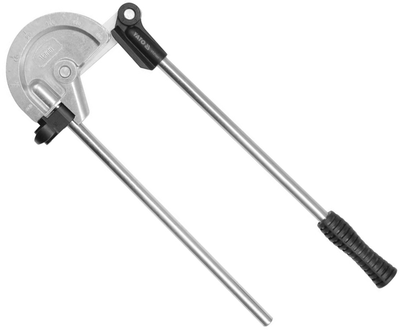

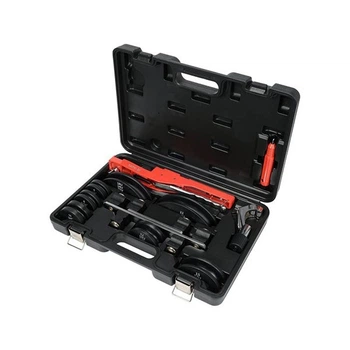

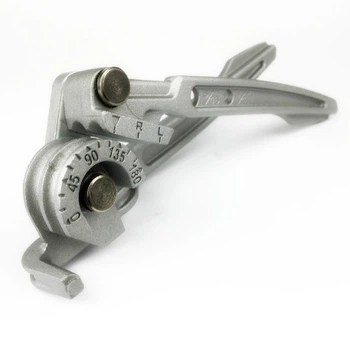

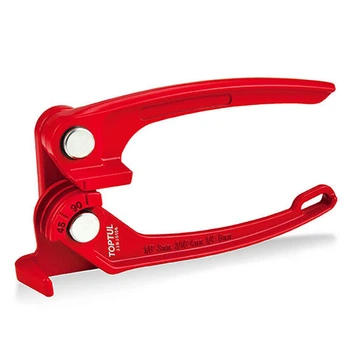

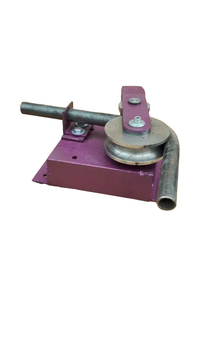

Ручные трубогибы

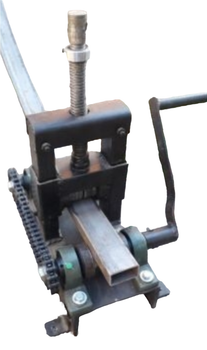

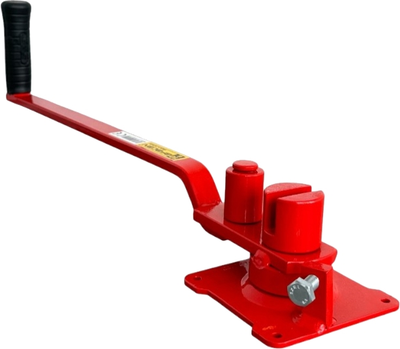

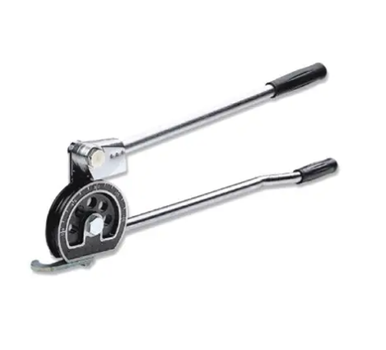

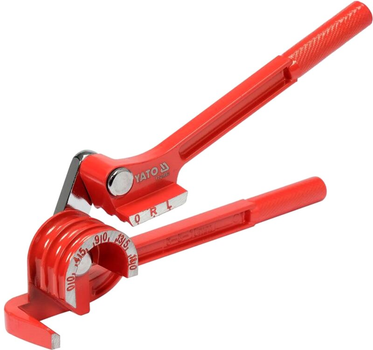

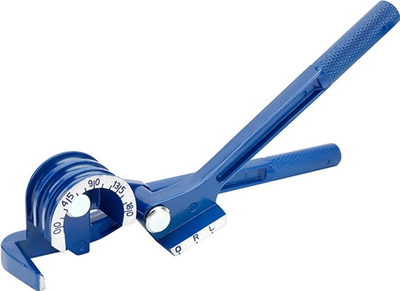

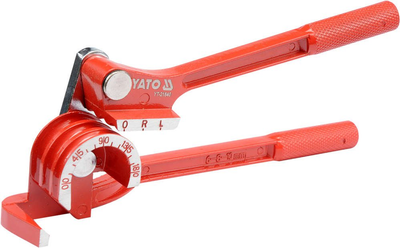

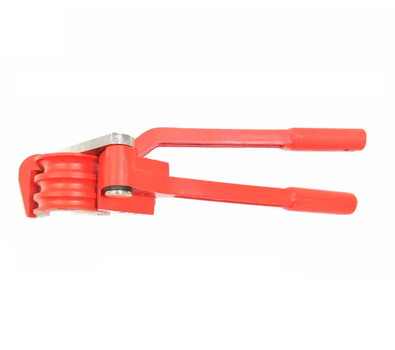

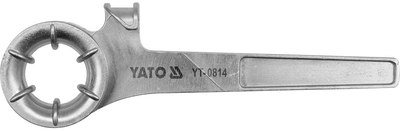

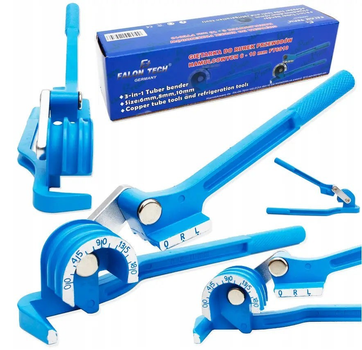

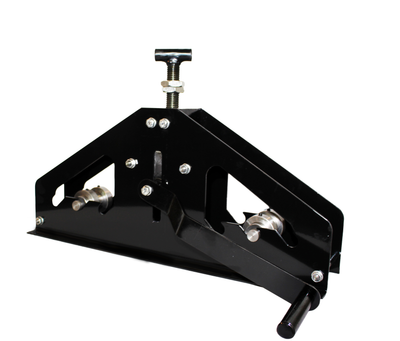

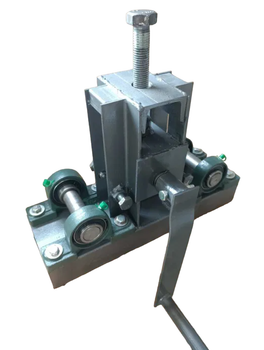

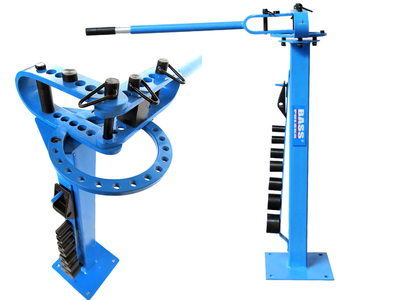

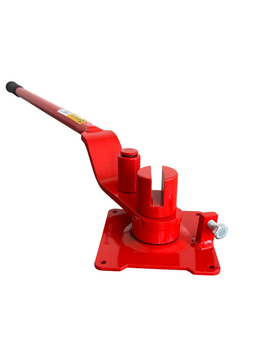

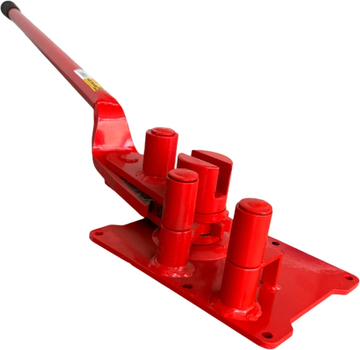

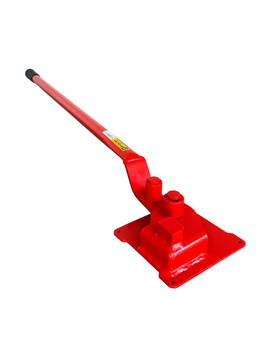

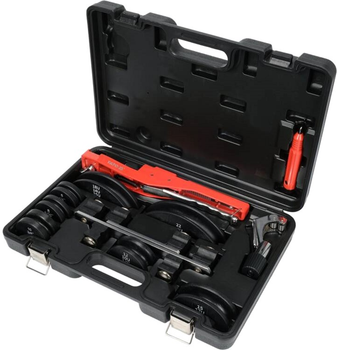

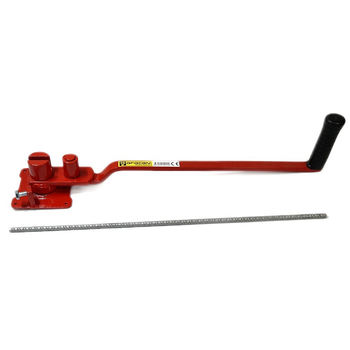

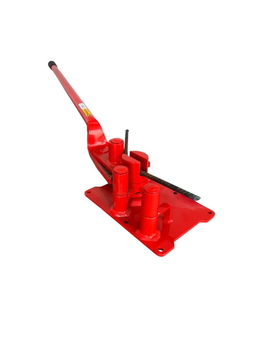

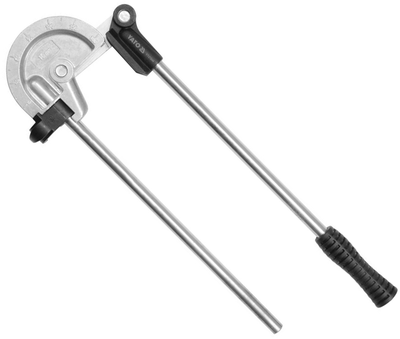

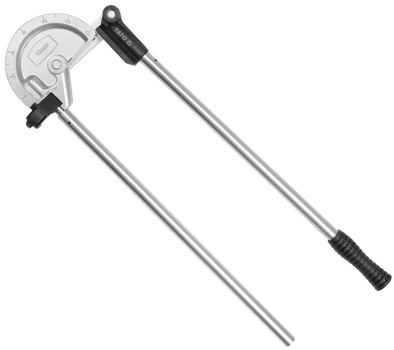

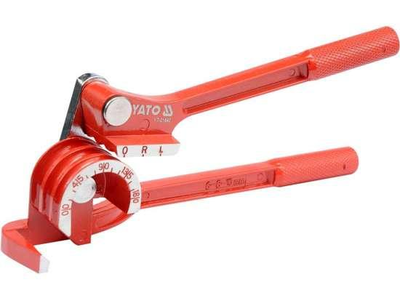

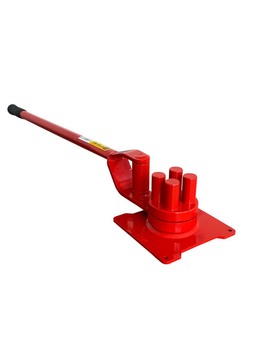

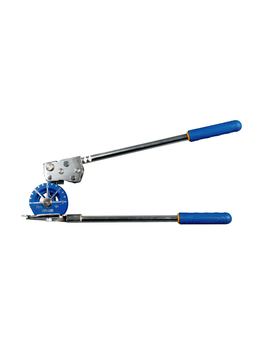

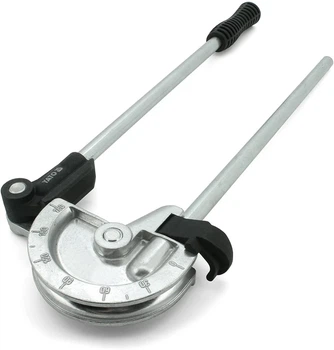

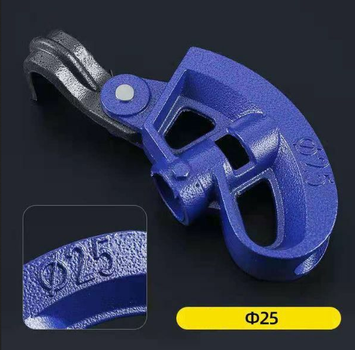

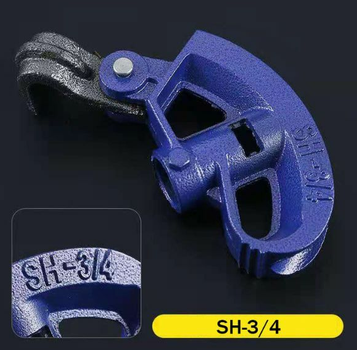

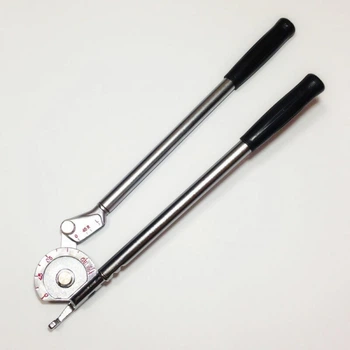

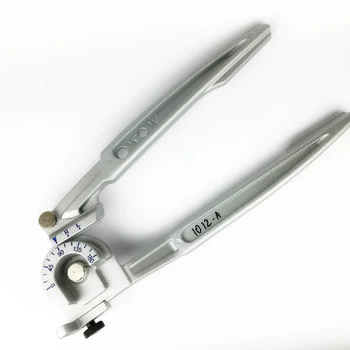

Применяются на строительных площадках, в небольших мастерских, гаражах. По конструкции выпускаются рычажные и прокатные трубогибы:

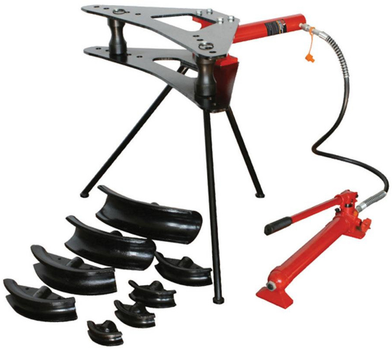

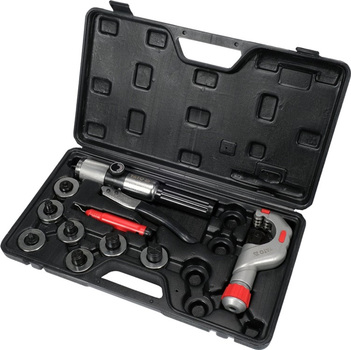

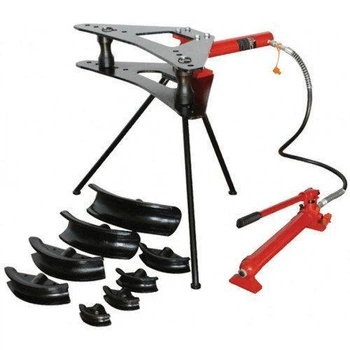

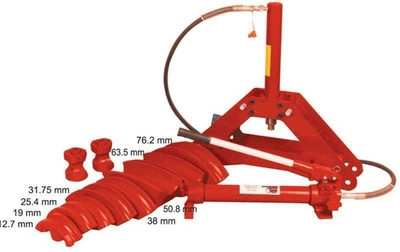

Гидравлические трубогибы
Механическое оборудование, в котором прижимное усилие выполняется при помощи гидравлики. Для работы с трубами разных диаметров трубогибы комплектуются сменными башмаками, посредством которых осуществляется изгиб. На раме устройства находится ряд отверстий для смены положения опорных роликов и изменения радиуса изгиба.
По конструкции гидравлические трубогибы могут быть переносными, которые могут удерживаться оператором вручную, настольными или стационарными.

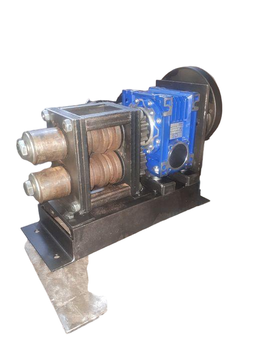

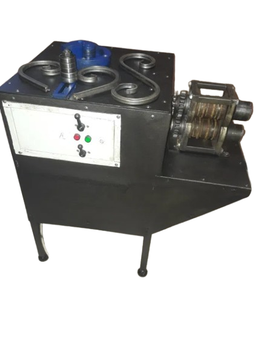

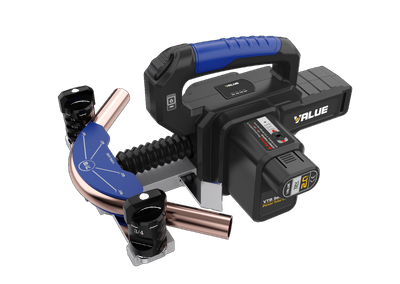

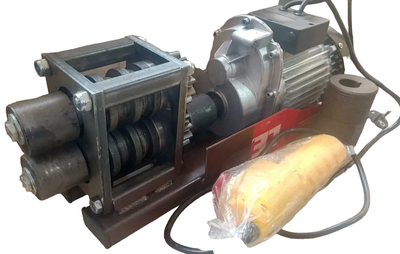

Электрические трубогибочные станки

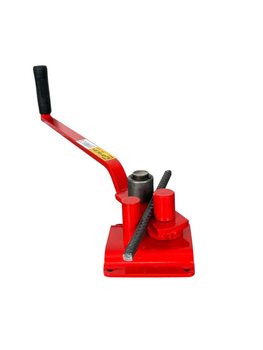

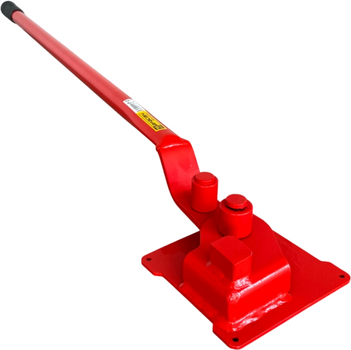

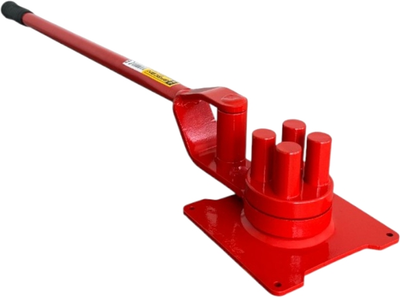

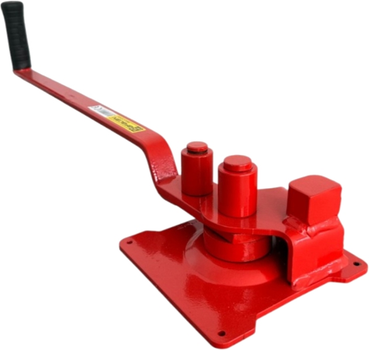

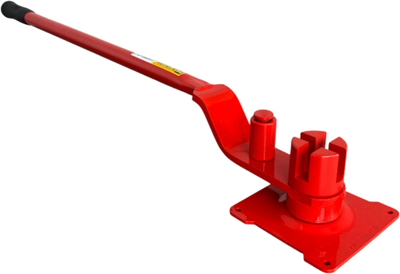

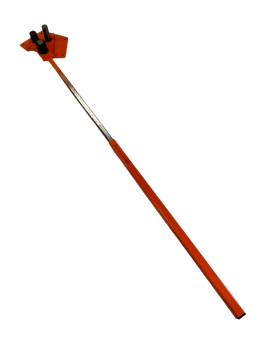

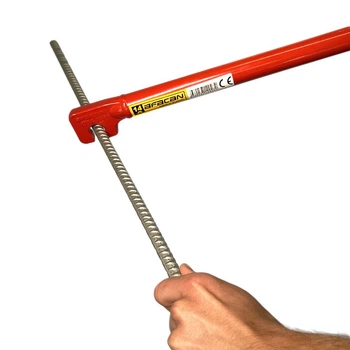

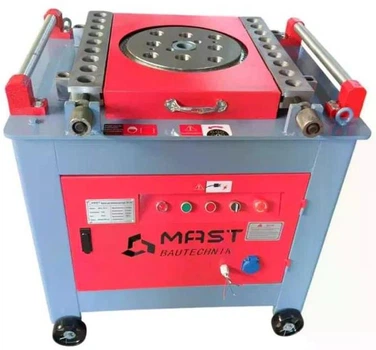

Оборудование для гибки арматуры, профильного металлопроката и круглых труб. Позволяют получать несколько видов изделий:
- спираль, в качестве исходной заготовки может применяться металлический прут, арматура, труба;
- дуга в производстве различных металлоконструкций;
- хомут из арматуры для заливки свай и фундаментов.
Для получения гнутых элементов сложных форм применяются промышленные дорновые электрические станки с ручным или программным управлением. В процессе гибки в трубу заводится дорн — специальный элемент, предотвращающий деформацию в месте изгиба.
При небольших объемах работ можно купить гидравлические трубогибы рычажного или прокатного типа с электроприводом, не требующие применения физической силы оператора.
