Конструктивные особенности кримперов
Кримпер – электромонтажный инструмент в виде специальных пресс-клещей для подключения компьютерных, электрических или телекоммуникационных кабелей к узловому разъему или сочленения между собой путем обжатия (опрессовки) их концов. Основное их отличие от обычных пассатижей в конструкции губок, чаще объединенных с помощью шарнира. На внутренних их поверхностях смонтированы матрицы – особые выемки под конкретные размеры обжимных втулок. При сжатии рукояток матрицы смыкаются через шарнир или параллельно по отношению друг к другу, обжимая наконечник, в котором надежно фиксируется провод.
Обжимные клещи, или кримперы, конструктивно состоят из нескольких компонентов:
- рычаги-рукоятки в оболочках из диэлектрического материала,
- плоскогубцы для захвата наконечников и зачистки провода,
- сменные насадки для обжатия наконечников,
- возвратная пружина,
- шарнирный механизм, увеличивающий усилия,
- фиксирующая трещотка для ограничения силы сжатия.

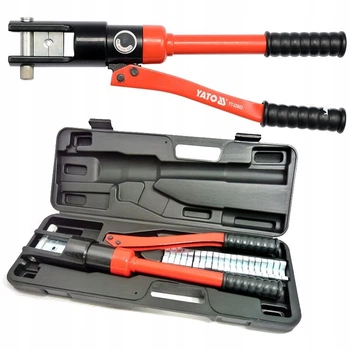

Некоторые модели комплектуются резцами, позволяющими выравнивать и очищать концы кабеля. Для опрессовки шлангов, металлопластиковых труб или других конструкций крупного диаметра применяются ручные пресс-клещи, оборудованные специальным усилителем. Он может быть в виде дополнительного рычага или гидравлического привода.

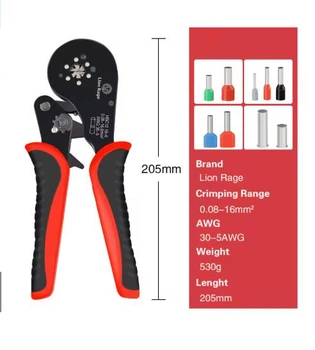

С учетом механизма сжатия рабочих поверхностей различают три констркции кримперов: ножничные, выдвижные или втулочные. В первом случае инструмент для зажима напоминает обычные клещи или пассатижи. Применяется для работы с разными типами наконечников. Недостаток такой конструкции в неравномерных усилиях на сжатие по длине губок. Во втором варианте, матрицы сжимаются параллельно друг к другу, обеспечивая одинаковые усилия по всей поверхности. Их недостаток в невозможности работы с фасонными клеммами большой ширины. Втулочные клещи обжимают наконечник сразу с нескольких сторон, чаще с четырех, реже – с пяти или шести. Применяются для опрессовки только штыревыми клеммами.
Виды кримперов в каталоге ROZETKA
Кримперы делятся на два вида: кабельные или контактные. Обжимники кабеля предназначены для соединения двух проводов путем сочленения очищенных от изоляции концов внутри специальной втулки. Клещи для обжима контактов обеспечивают опрессовку многожильного кабеля различными типами наконечников:

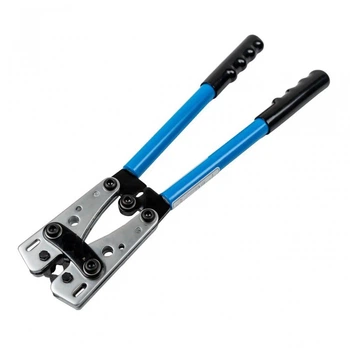

- Петлевые. Используются для оконцовки многожильного кабеля коннектором в виде петли или плоской буквы «О». В отверстие потом закручивается контактный винт.
- Вилочные. Идентичные предыдущему варианту за исключением того, что клеммы выполнены в виде буквы «U». Концы могут быть плоскими или завернутыми – штифтовыми.

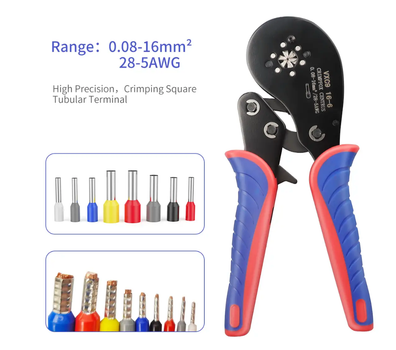

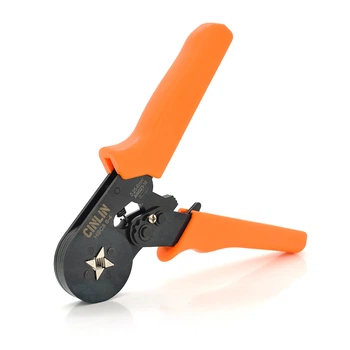

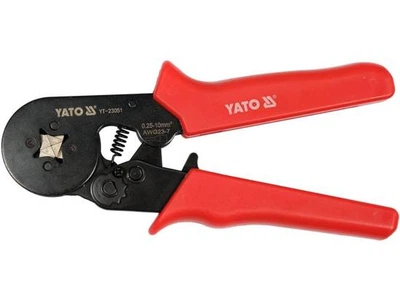

- Гильзы. Наконечники цилиндрической формы обеспечивают хороший контакт при минимальной вероятности повреждения или обрыва проводов.
- Ножевые. Используются для подключения проводов силовой электроники, в их числе автоклеммы.

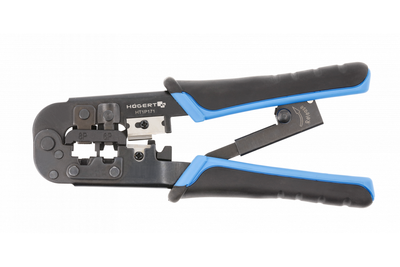

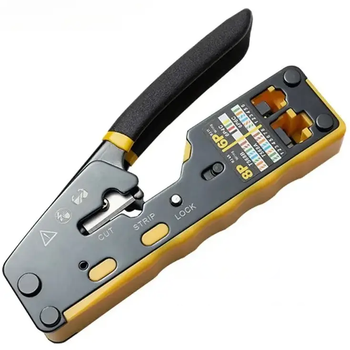

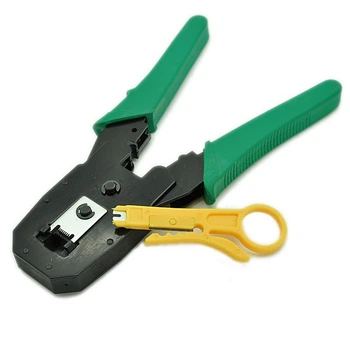

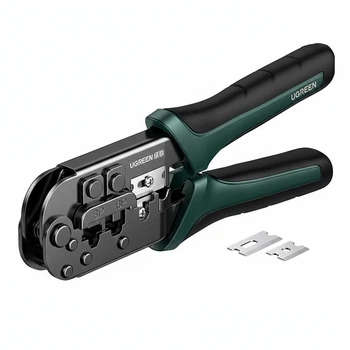

- Специальные. Применяются для подключения коаксиального кабеля, витых пар, других типов проводов при построении сетей с монтажом в разъемы, соответствующей конфигурации.

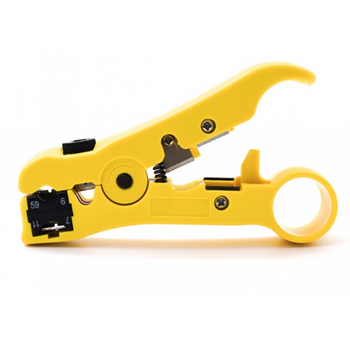

В каталоге ROZETKA можно купить кримперы универсального или узкоспециализированного типа, например, стриппер. Затем выполните следующие действия:
- Установите сменные матрицы или выберите нужный размер в соответствии с конфигурацией наконечника или типа клемм.
- Зафиксируйте коннектор между губками обжимного инструмента.
- Очищенные и отформованные концы витой пары или кабеля обработайте специальной пастой.
- Наденьте на провод небольшой кусок термоизолирующей оплетки.
- Вставьте жилы кабеля в соответствующее цилиндрическое отверстие наконечника до упора.
- Сожмите рукоятки клещей до полного обжатия коннектора. При необходимости повторите эту процедуру до появления характерного щелчка.
- Отпустите рукоятки, возвратная пружина освободит готовый к подключению наконечник.
- Кусок оплетки сдвиньте к месту соединения, прогрейте феном.
