Организация масштабных электросетей: подбор кабельных лотков

Когда речь заходит о прокладке десятков силовых и информационных линий в паркингах, торговых центрах, производственных цехах или просторных коттеджах, обычные пластиковые кабель-каналы не справляются с нагрузкой. На помощь приходят металлические кабельные лотки — прочные несущие конструкции, предназначенные для открытой прокладки больших объемов кабеля. Они обеспечивают надежную механическую защиту, естественное охлаждение проводников под нагрузкой и позволяют легко масштабировать сеть, добавляя новые линии без демонтажа существующей системы.

Типы конструкций для различных инженерных задач

Архитектура кабельной трассы во многом зависит от специфики помещения и требований к охлаждению проводов. Производители предлагают несколько базовых модификаций лотков, каждая из которых решает свой спектр задач:

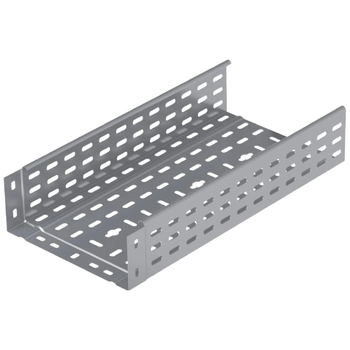

  • Перфорированные лотки: Самый универсальный вариант. Отверстия в основании и бортах обеспечивают хорошую вентиляцию кабелей, препятствуют скоплению конденсата и позволяют легко фиксировать пучки проводов пластиковыми стяжками прямо к корпусу лотка.

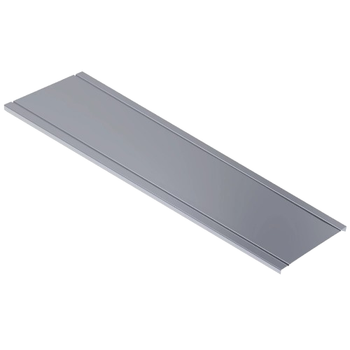

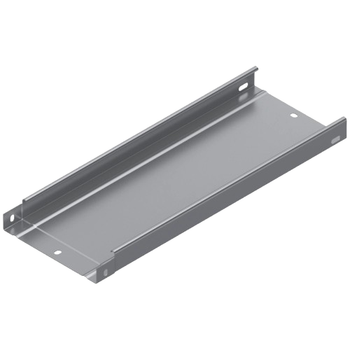

  • Глухие (неперфорированные) лотки: Применяются в паре с плотной крышкой для создания максимально закрытой трассы. Обеспечивают высшую степень защиты от пыли, грязи, опилок и прямого попадания жидкостей. Оптимальны для деревообрабатывающих цехов и запыленных производств.

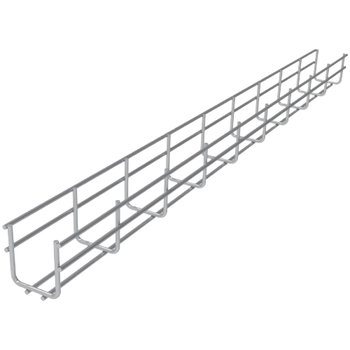

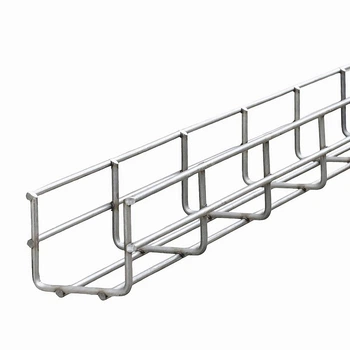

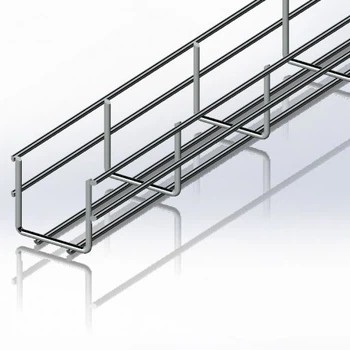

  • Проволочные (сетчатые) лотки: Изготавливаются из сваренной стальной проволоки. Отличаются минимальным весом, обеспечивают 100% вентиляцию трассы и не накапливают на себе пыль. Являются абсолютным стандартом для серверных комнат, дата-центров и пищевой промышленности.
  • Лестничные лотки (кабельросты): Мощные конструкции, состоящие из двух продольных направляющих, соединенных перемычками. Выдерживают колоссальные весовые нагрузки и предназначены для укладки тяжелых бронированных силовых кабелей большого сечения.

Ключевые параметры проектирования подвесных трасс

Чтобы смонтированная конструкция не провисла со временем и обеспечивала безопасность инфраструктуры, при выборе элементов необходимо учитывать ряд технических характеристик:

  1. Расчет несущей способности: Суммарный вес всех прокладываемых кабелей не должен превышать допустимую нагрузку на метр лотка. При этом всегда следует закладывать резерв в 25-30% для будущей модернизации сети.
  2. Выбор толщины металла: Для легких слаботочных трасс достаточно толщины стали 0.5–0.7 мм. Для силовых кабелей и широких пролетов (расстояние между точками крепления более 1.5 метров) требуется металл толщиной от 1.0 до 1.5 мм и выше.
  3. Тип антикоррозийного покрытия: Для сухих отапливаемых помещений применяется стандартная оцинковка по методу Сендзимира. Для влажных зон, неотапливаемых складов или улицы требуется горячее цинкование (погружение в расплав), создающее более толстый защитный слой.

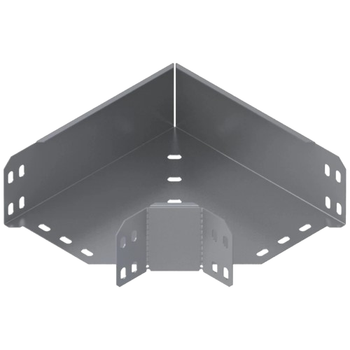

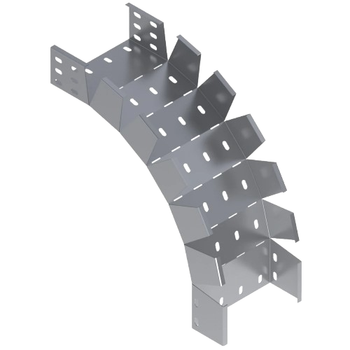

  4. Комплектация фасонными деталями: Повороты, разветвления и перепады высот трассы должны выполняться исключительно с помощью заводских углов, Т-отводов и крестовин. Это гарантирует соблюдение безопасного радиуса изгиба кабеля и сохраняет целостность защитной оболочки жил.

Сравнение модификаций лотков по условиям эксплуатации

Тип конструкции Уровень вентиляции трассы Защита от внешних факторов Рекомендуемая сфера применения
Проволочный Максимальный (100%) Отсутствует (открытая прокладка) Серверные, чистые помещения, СКС
Перфорированный Средний Базовая (при использовании крышки) Торговые залы, паркинги, офисные центры
Глухой Отсутствует (склонность к нагреву) Максимальная (защита от пыли и брызг) Промышленные цеха, агрессивные среды
Лестничный Высокий Отсутствует Магистральные силовые линии, шахты
При подгонке оцинкованных лотков по длине многие монтажники используют угловую шлифмашину (болгарку). Это грубая ошибка! Высокая температура от абразивного диска моментально выжигает защитный слой цинка на несколько миллиметров вокруг реза, и в этих местах металл начнет ржаветь уже через пару месяцев. Металлические лотки нужно резать исключительно ручной ножовкой по металлу, а проволочные — специальными болторезами. Если применения болгарки не избежать, срез необходимо сразу же обработать спреем холодного цинкования.

Долговечность и масштабируемость инженерных сетей

Использование металлических лотков переводит электромонтаж на профессиональный уровень. Грамотно спроектированная трасса обеспечивает не только идеальный порядок в коммуникациях, но и свободный доступ для ревизии, а также оптимальный температурный режим для работы проводников под высокой нагрузкой. Качественное антикоррозийное покрытие и жесткая геометрия конструкций гарантируют, что кабеленесущая система прослужит десятилетиями, надежно удерживая всю кровеносную систему вашего объекта.
