Развитие микроэлектроники повлекло за собой изменение технологии пайки. Применение традиционных паяльников не может обеспечить должного качества работы с современными монтажными платами, для этого применяются паяльные станции.

Виды и особенности паяльных станций

Оборудование для пайки должно отвечать нескольким требованиям:

  • необходимый температурный режим, предотвращающий перегрев радиодеталей;
  • защита от статического напряжения и токов коротких замыканий;
  • возможность работы со свинцово-оловянными и бессвинцовыми припоями;
  • обеспечение безопасного демонтажа деталей.

В зависимости от потребностей, можно купить в Украине паяльные станции нескольких типов, различающихся по функциональным возможностям, типу нагрева, системе контроля и габаритам:

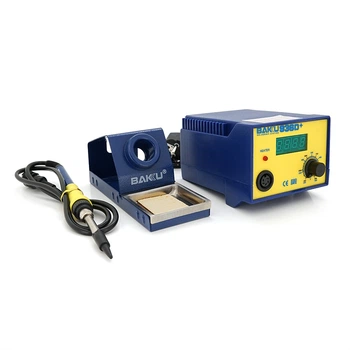

  • Настольные станции. Предназначены для работы в бытовых и профессиональных условиях. Состоят из отдельного блока управления, подставки-держателя, одного или нескольких паяльных инструментов и прочей оснастки.

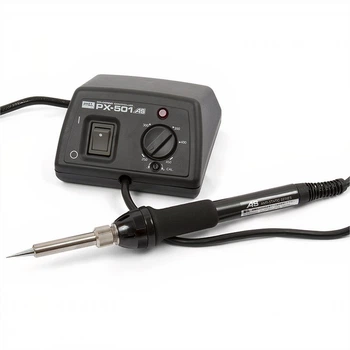

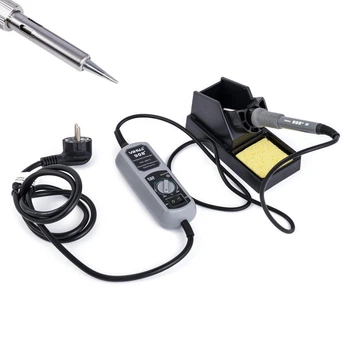

  • Портативное оборудование для пайки. Оснащены малогабаритным блоком управления и одним паяльником. Оптимальны для выездных работ.

Бренды производителей, выпускающих наиболее востребованное оборудование для пайки:

  • Lukey, большой выбор термовоздушных и контактных паяльных станций;
  • Yihua, выпускают относительно недорогие инфракрасные паяльные станции (помимо основного ассортимента);

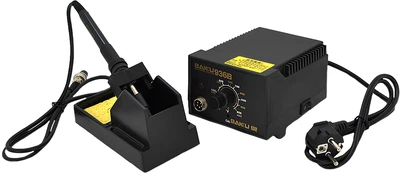

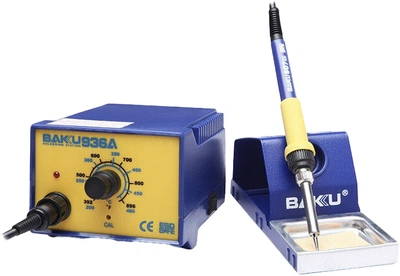

  • Baku, недорогие паяльные станции, в основном, выпускаются термовоздушные;
  • Quick, паяльное оборудование и комплектующие высокого качества.

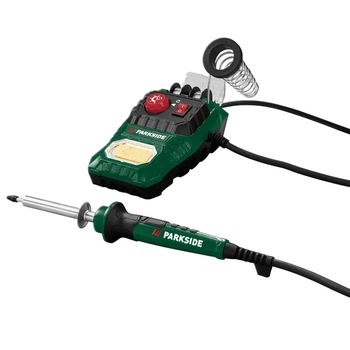

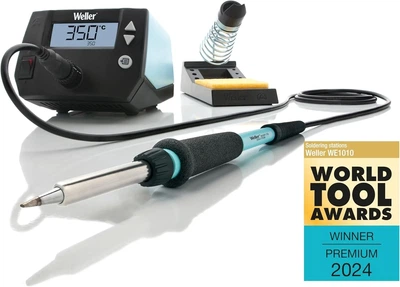

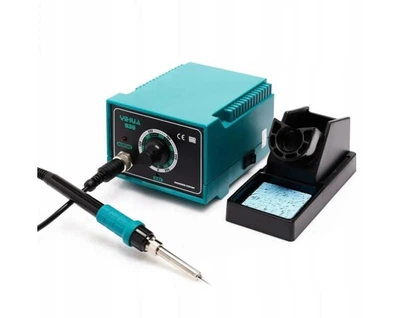

Контактные паяльные станции

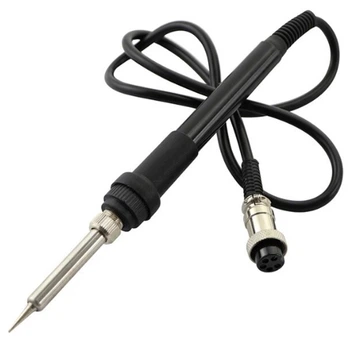

Рабочим элементом в большинстве случаев служит паяльник с индукционным нагревательным элементом. Могут оснащаться двумя видами регулировки температуры:

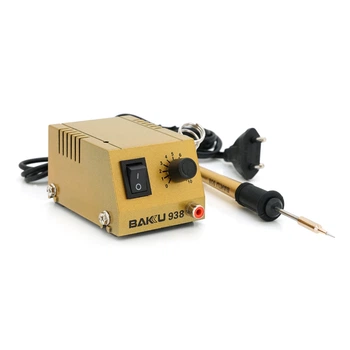

  • аналоговым, с выставлением температурного значения на шкале регулятора;

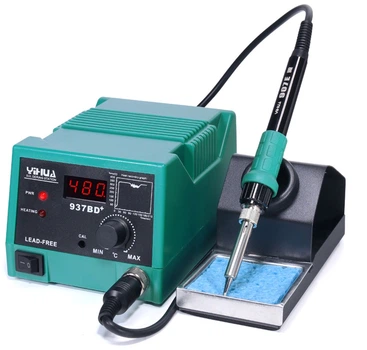

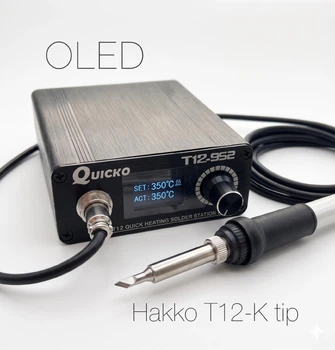

  • микропроцессорным, с PID-контроллером и цифровым дисплеем.

Цифровое управление позволяет выставлять точный уровень нагрева, необходимый для поверхностного SMD монтажа. Контактные станции применяются при работе с разными видами припоя.

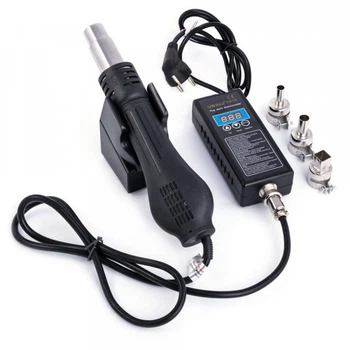

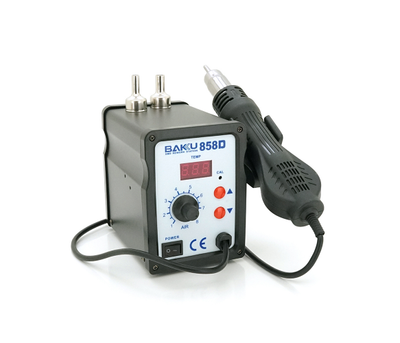

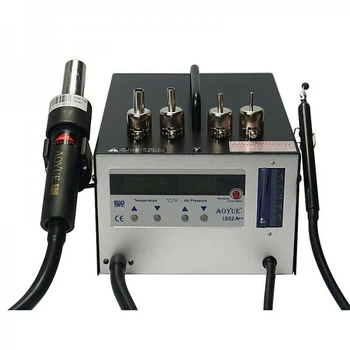

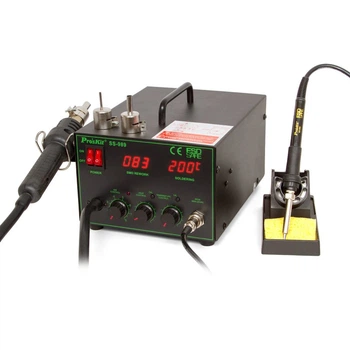

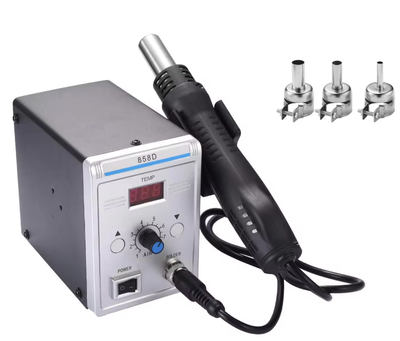

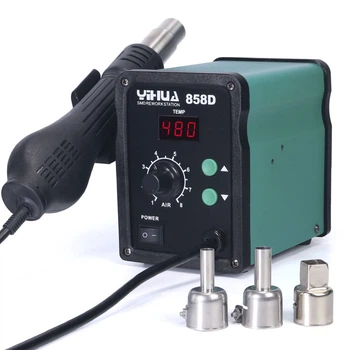

Термовоздушные паяльные станции

Относятся к бесконтактному оборудованию для пайки, применяются для поверхностного монтажа радиодеталей. Нагрев осуществляется горячим воздушным потоком, поступающим через специальный фен. Существует два типа термовоздушных станций:

  • Компрессорная. В корпусе фена расположена спираль нагрева, компрессор находится в общем блоке управления оборудованием. Недостаток таких станций – необходимость подвода к термофену воздушного шланга. Это может стеснять движения оператора.
  • Турбинная. Вентилятор, подающий воздух к нагревательному элементу, находится в корпусе фена. Компактность устройства обеспечивается применением бесщеточных двигателей.

Термовоздушные паяльные станции комплектуются насадками с разными формами и диаметром сопел, позволяющими выбрать оптимальный режим нагрева. Регулировка мощности потока и температуры осуществляется регуляторами, которые могут находиться на корпусе фена или в блоке управления.

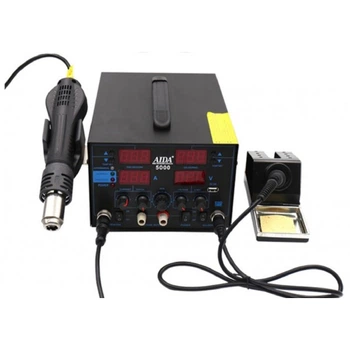

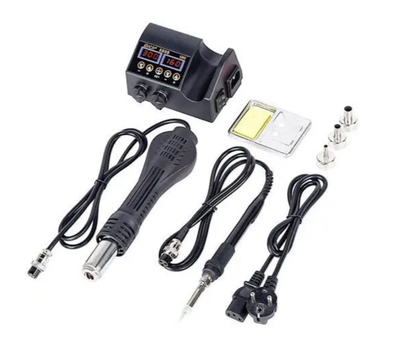

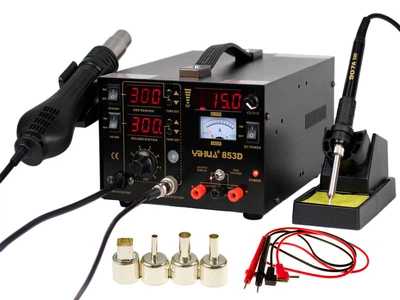

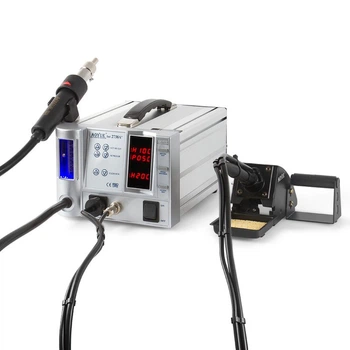

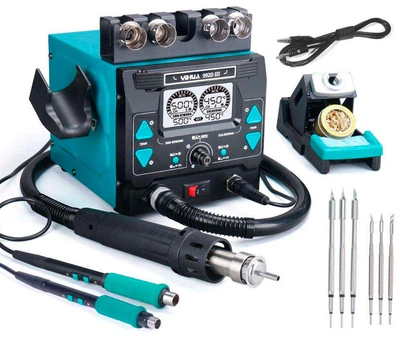

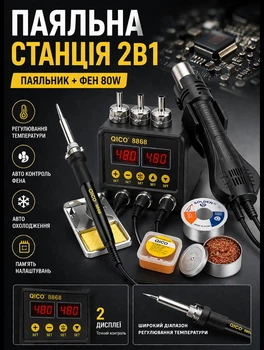

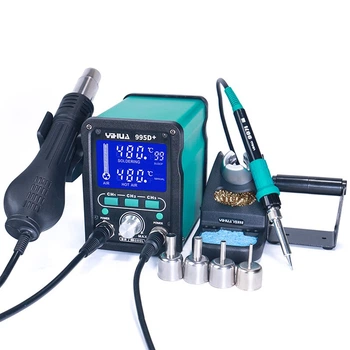

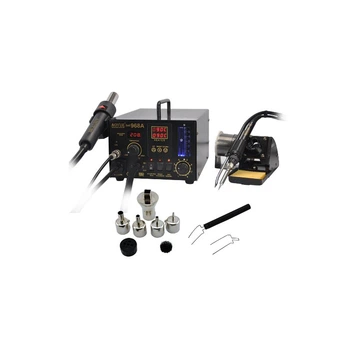

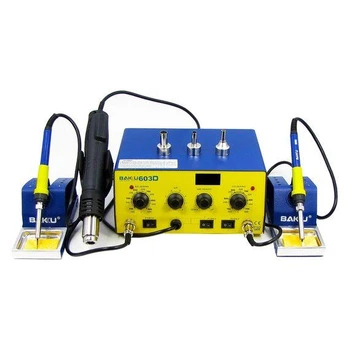

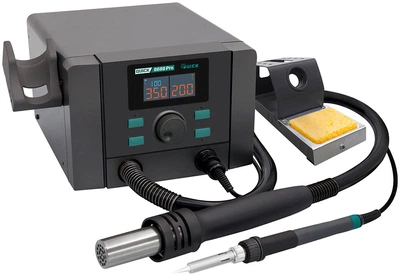

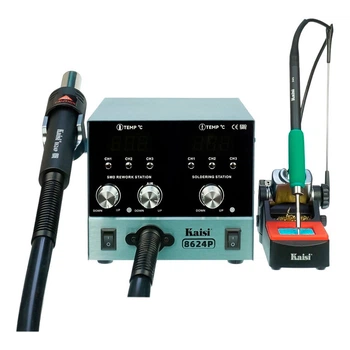

Комбинированные станции оснащены феном и контактным паяльником для расширения функциональности.

Демонтажные паяльные станции

Основное отличие от оборудования других типов – наличие вакуумного насоса, который обеспечивает отвод расплавленного припоя. Применяются для демонтажа деталей с однослойных и двухслойных монтажных плат.

Профессиональные ремонтные комплексы оснащаются монтажным и демонтажным паяльниками, термовоздушным феном. Микропроцессорный блок управления с дисплеем обеспечивает работу на всех необходимых режимах температуры и мощности.

Инфракрасные паяльные станции

Бесконтактное радиотехническое паяльное оборудование, оптимальное для профессионального монтажа и демонтажа BGA компонентов. В основном корпусе станции монтируется электронная система управления, блок предварительного подогрева и держатели монтажной платы.

Процесс пайки осуществляется инфракрасным нагревом монтируемого элемента до температуры плавления припоя, предварительно нанесенного на плату. В отличие от термовоздушных станций, ИК-станция исключает возможность отпайки соседних элементов и их случайное сдувание с платы. Высокая цена оборудования ограничивает сферу применения, в основном используется в крупных сервисных центрах.

Популярные вопросы и ответы

Какие товары с самой низкой ценой в категории Паяльные станции?

Паяльные станции: цены на ROZETKA

Товар Цена
Паяльная станция YIHUA 852D+ (2 в 1 - горячий воздух + паяльник + 5 насадок) 3299₴
Термовоздушная паяльная станция паяльник 2 в 1 Bodasan (EU-8898) 1999₴

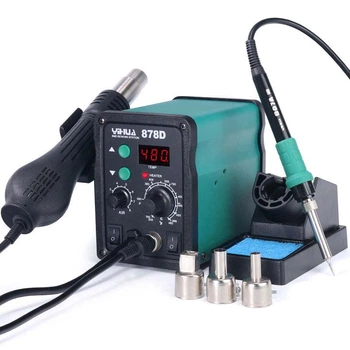

Паяльная станция YIHUA 878D 2 в 1 фен / паяльник / цифровая индикация / турбинная / 100 - 480°C / 700 Вт 2195₴
