Надежная защита без компромиссов: зачем нужны низковольтные предохранители
Несмотря на колоссальную популярность автоматических выключателей, классические плавкие вставки (предохранители) остаются безоговорочным стандартом защиты от коротких замыканий и критических перегрузок как в промышленных, так и в бытовых сетях. Их главная задача — физически и мгновенно разорвать электрическую цепь при возникновении аварийной ситуации, принимая тепловой удар на себя и сохраняя дорогостоящее оборудование.
В чем их принципиальное превосходство перед модульной автоматикой
В проектах с высокими требованиями к безопасности инженеры часто отдают предпочтение именно предохранителям. Это обусловлено спецификой их работы и физическими свойствами материалов, которые обеспечивают ряд неоспоримых достоинств:
- Исключительная отключающая способность: качественные плавкие вставки способны безопасно гасить токи короткого замыкания до 100-120 кА, что физически недоступно большинству стандартных автоматов.
- Сверхбыстрое срабатывание: нить перегорает за доли миллисекунды, не оставляя шансов разрушительным токам повредить чувствительную электронику или кабельные трассы.
- Отсутствие механического износа: в конструкции нет залипающих контактов, сложных пружин или рычагов, которые могут заклинить или покрыться коррозией в самый ответственный момент.
- Абсолютная гальваническая развязка: после перегорания рабочего элемента внутри колбы образуется стопроцентный физический разрыв цепи.
Классификация и рабочие параметры аппаратов
Эффективность защиты зависит от того, насколько правильно выбран форм-фактор и внутреннее наполнение устройства под конкретную задачу.
| Тип исполнения |
Специфика конструкции |
Где применяется |

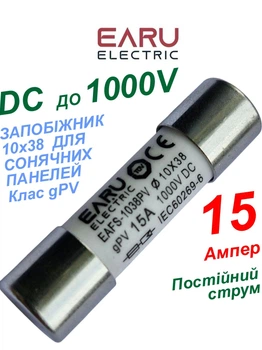

| Цилиндрические |
Компактные стеклянные или керамические колбы (часто форматов 10х38 или 14х51). |
Защита плат управления, измерительных приборов, полупроводников и мелких бытовых устройств. |

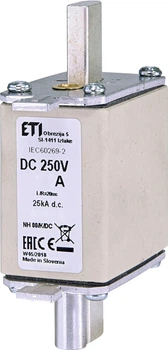

| Ножевые (тип NH) |
Массивный корпус с металлическими ножами-контактами и дугогасящим кварцевым песком внутри. |
Промышленные распределительные щиты, трансформаторные подстанции, защита мощных кабельных линий. |
| Резьбовые (DIAZED) |
Устанавливаются методом вкручивания в специальный изолированный патрон (цоколь). |
Старые жилые фонды, производственные станки, специфические системы освещения. |
Пошаговый алгоритм подбора плавкой вставки
Чтобы избежать ложных срабатываний и обеспечить максимальную безопасность узла, перед покупкой необходимо четко определить четыре базовых параметра:
- Определите класс (характеристику) срабатывания. Например, маркировка «gG» означает универсальное применение для кабелей, а «aM» специально разработана для электродвигателей, так как выдерживает высокие стартовые (пусковые) токи без перегорания.
- Рассчитайте номинальный ток: предохранитель должен спокойно пропускать стандартную рабочую нагрузку линии без перегрева корпуса.
- Убедитесь, что номинальное напряжение элемента совпадает с напряжением вашей сети или превышает его (стандарты — 250В, 400В, 500В или 690В).
- Измерьте габариты держателя, так как даже при идентичных электрических характеристиках физические размеры вставок кардинально отличаются, и неподходящий элемент просто не встанет в клеммы.
Экспертный совет: Если предохранитель перегорел, категорически запрещено устанавливать вместо него самодельные перемычки — так называемые «жучки» из медной проволоки. Это гарантированный путь к пожару при следующем замыкании. Кроме того, перед установкой новой колбы всегда осматривайте держатель. Если его контакты потемнели от перегрева или потеряли упругость, их переходное сопротивление возросло. В такой ситуации новый предохранитель начнет греться и сгорит даже при нормальной рабочей нагрузке, поэтому держатель придется заменить целиком.
Правильно подобранный элемент коммутационной защиты — это фундамент безопасной эксплуатации любых электрических систем. Использование сертифицированных низковольтных предохранителей гарантирует, что в случае непредвиденной токовой перегрузки ваше имущество останется в полной сохранности.
