Гарантия электробезопасности: функции и особенности провода для заземления

Желто-зеленый кабель в распределительном щите или подрозетнике — это главная страховка от поражения электрическим током. Специализированный провод для заземления (PE-проводник) не участвует в штатной работе бытовых приборов, но именно он спасает жизни и дорогостоящую технику в случае аварии. Его единственная задача — создать путь с минимальным сопротивлением, по которому опасный ток утечки мгновенно уйдет в землю при пробое фазы на металлический корпус стиральной машины, бойлера или микроволновки.

Ключевые отличия и конструктивные характеристики

В отличие от фазного и нулевого проводников, к защитной линии предъявляются особые эксплуатационные требования, направленные на обеспечение максимальной надежности неразрывной цепи.

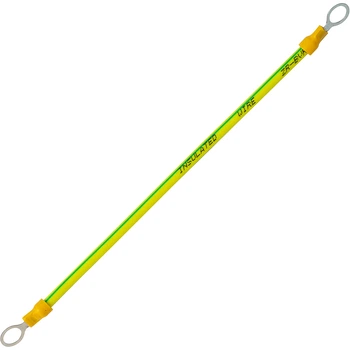

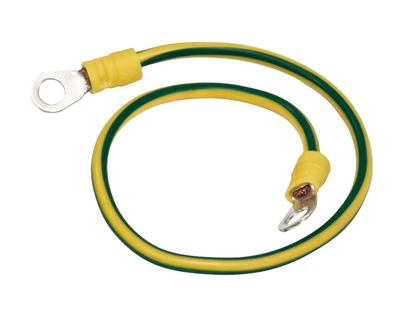

  • Универсальная маркировка: изоляция всегда имеет характерный желто-зеленый окрас, что исключает критические ошибки при сборке щитов и подключении розеточных групп.
  • Высокая гибкость: для удобной прокладки внутри тесных коробок и распределительных боксов чаще всего используются многопроволочные медные жилы (класс гибкости 3 или 5, например, популярных марок ПВ-3 или ПуГВ).
  • Стойкость изоляции: внешняя оболочка из качественного поливинилхлоридного пластиката (ПВХ) выдерживает механические нагрузки, трение и не поддерживает горение.

Зависимость сечения от токовой нагрузки

Безопасный отвод тока возможен только в том случае, если жила способна выдержать кратковременную колоссальную нагрузку до момента срабатывания автоматического выключателя или УЗО.

Площадь сечения (мм²) Назначение проводника Зона применения
1.5 – 2.5 Внутренняя разводка Подключение обычных бытовых розеток в комнатах и линий освещения.
4.0 – 6.0 Силовые точки Электрические варочные панели, мощные проточные водонагреватели, электрокотлы.
10.0 – 16.0 и выше Главная заземляющая шина (ГЗШ) Соединение домашнего распределительного щита с уличным контуром заземления.

Правила коммутации защитного контура

Физический обрыв заземляющей жилы недопустим, так как система перестанет выполнять свои функции, при этом сама техника визуально продолжит работать как ни в чем не бывало.

  1. Соблюдайте паритет сечений: толщина защитного PE-проводника должна быть строго равна сечению фазного провода (это правило актуально для линий до 16 мм²).
  2. Опрессовывайте концы: при использовании гибкого многопроволочного кабеля обязательно надевайте на зачищенные медные концы штыревые втулочные наконечники (НШВИ) перед фиксацией в клемме.
  3. Обеспечьте плотный контакт: затягивайте винтовые зажимы на медной или латунной шине в щитке с достаточным усилием, периодически проверяя их на предмет температурного ослабления.
Экспертный совет: Строго запрещено подключать заземляющий провод к блоку из нескольких розеток методом «шлейфа» (когда один провод идет от одного механизма к другому без разрыва). Если контакт на первой розетке отгорит, выскочит или ослабнет, все последующие приборы в этой рамке останутся без защиты, а вы даже не узнаете об этом. Правильный электромонтаж подразумевает соединение типа «звезда»: в глубоком подрозетнике входящий желто-зеленый кабель разветвляется через качественную клеммную колодку (например, пружинного типа), и к каждой розетке отводится свой отдельный, независимый хвостик заземления.

Правильно подобранная кабельная продукция — залог того, что защитная автоматика сработает без задержек. Выбирайте медные провода от сертифицированных заводов-изготовителей, чтобы обеспечить абсолютную электробезопасность жилого или коммерческого объекта.
