Центр управления электричеством: выбор распределительного щитка
Распределительный щит — это сердце электросети любого дома или квартиры. Именно здесь сводятся воедино все кабельные линии, устанавливаются защитные автоматы, реле напряжения, УЗО и компоненты автоматизации. Качественный корпус не только прячет хитросплетения проводов, но и защищает чувствительную аппаратуру от пыли, влаги и механических повреждений, обеспечивая удобный и безопасный доступ к управлению всей домашней инфраструктурой.
Конструктивные исполнения и назначение
Архитектура помещения и тип проводки напрямую диктуют выбор формата распределительного бокса. Производители предлагают решения для любых интерьерных и технических задач:

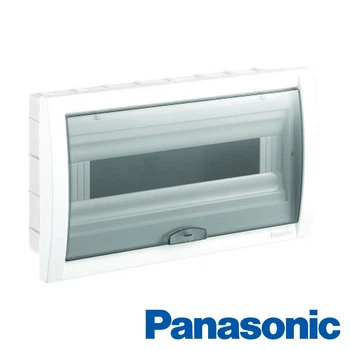

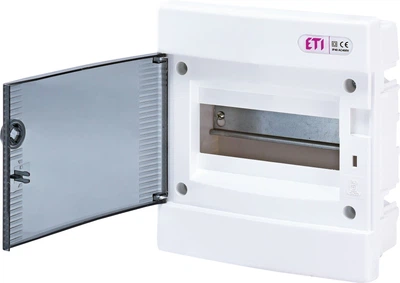

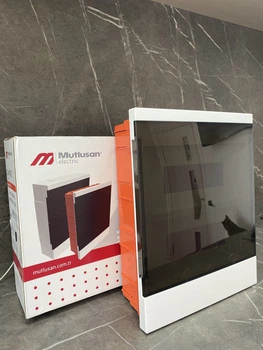

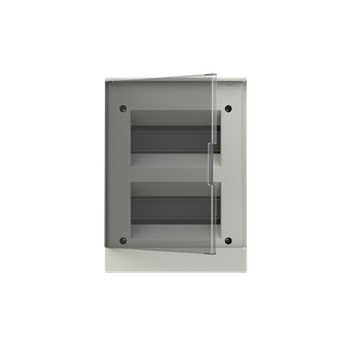

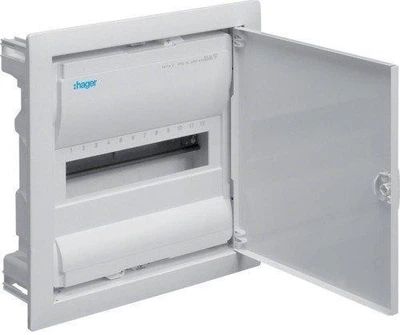

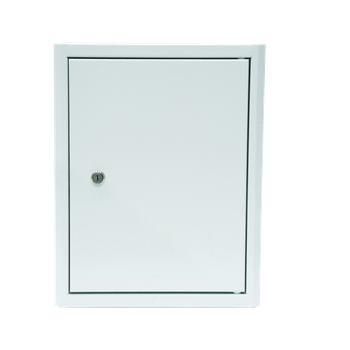

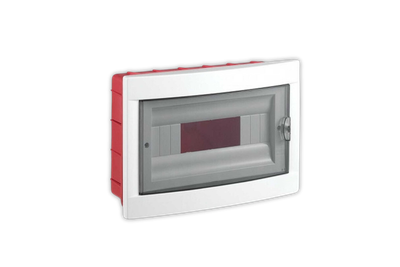

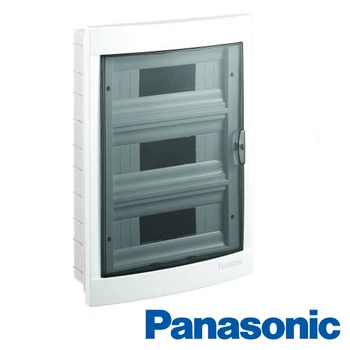

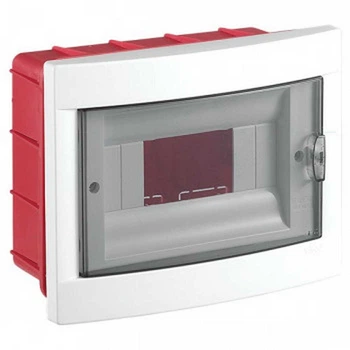

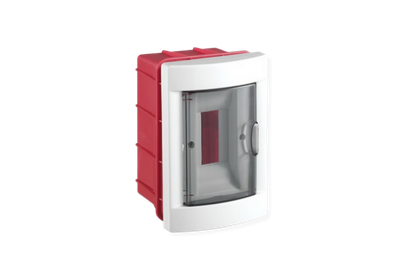

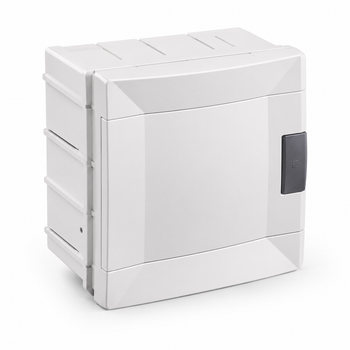

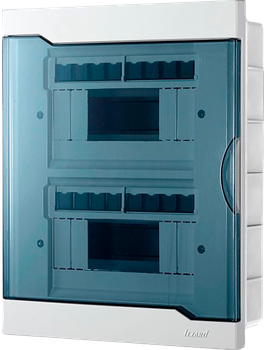

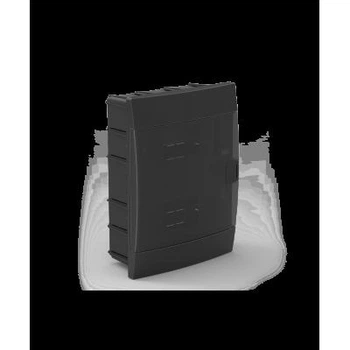

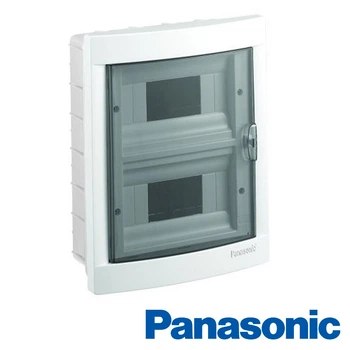

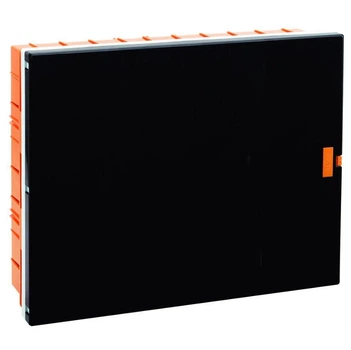

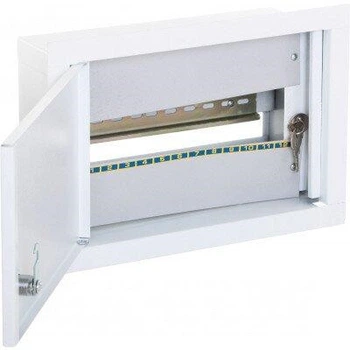

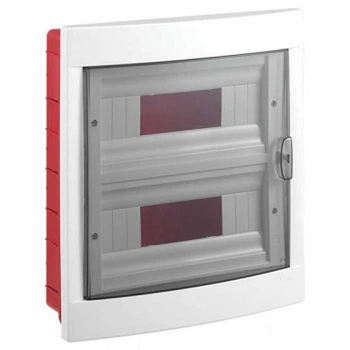

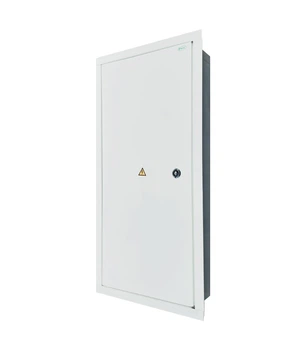

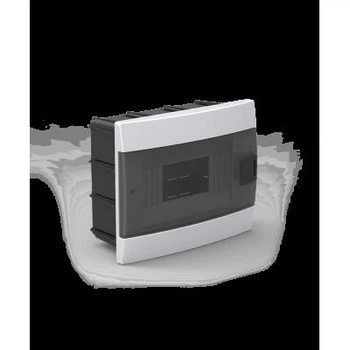

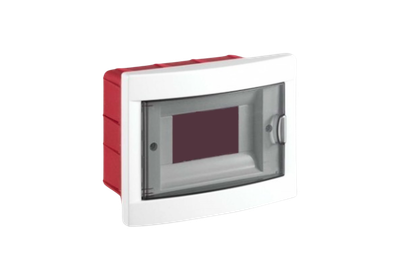

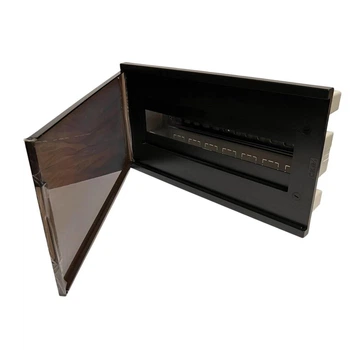

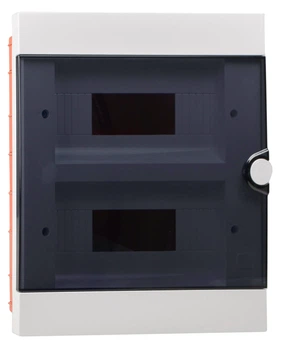

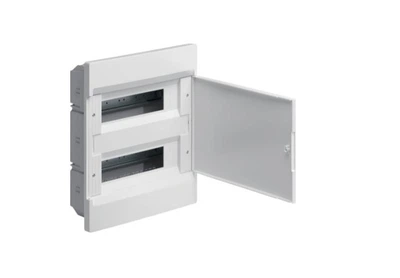

- Встраиваемые (внутренние): Монтируются в специально подготовленную нишу в стене. Идеальны для квартир с современным ремонтом, так как снаружи остается только эстетичная плоская дверца, не скрадывающая пространство.

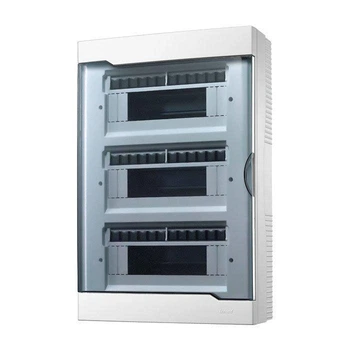

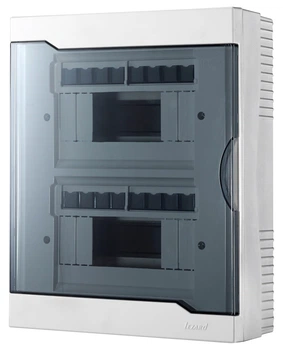

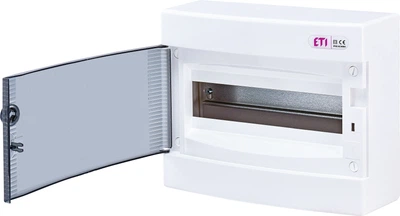

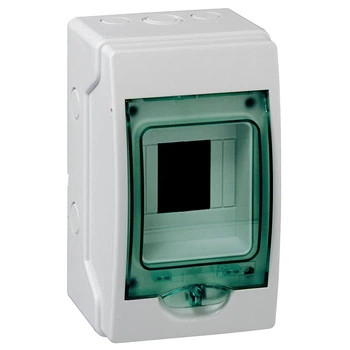

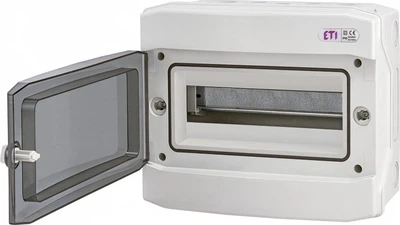

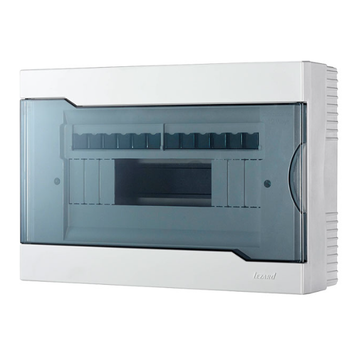

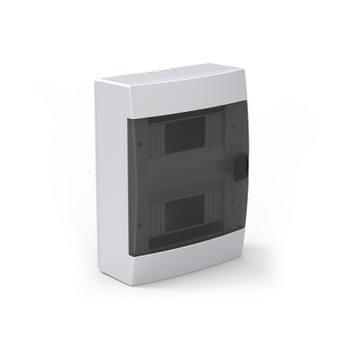

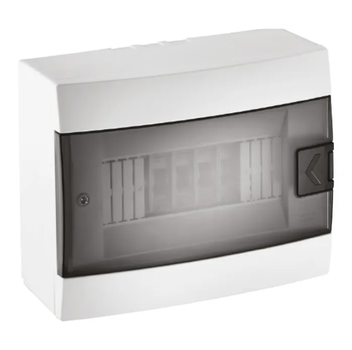

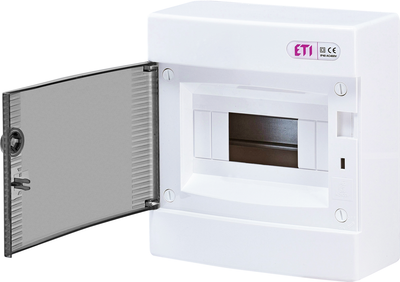

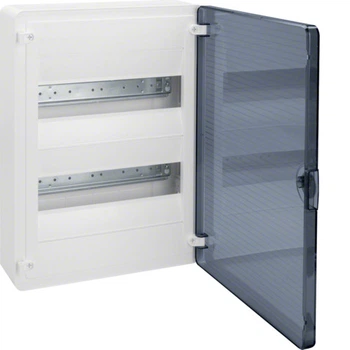

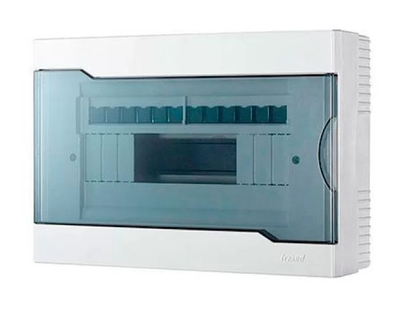

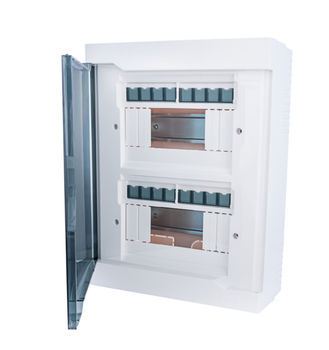

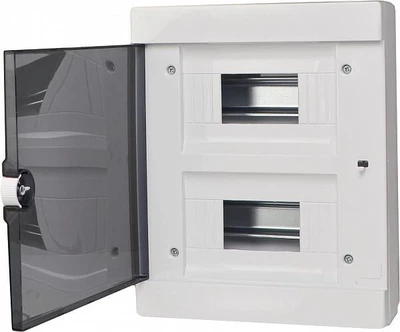

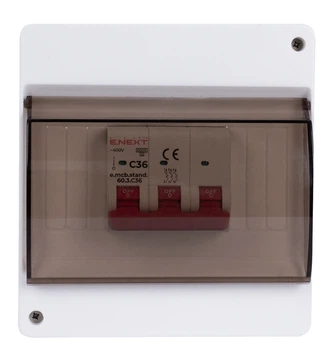

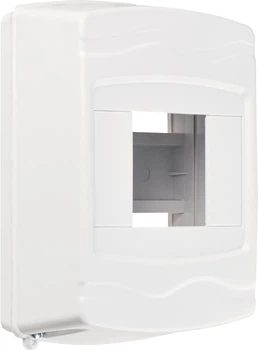

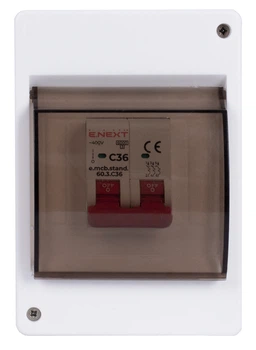

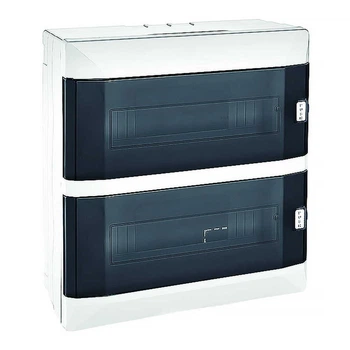

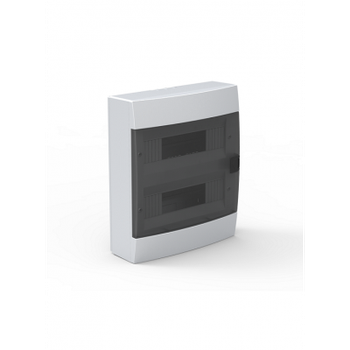

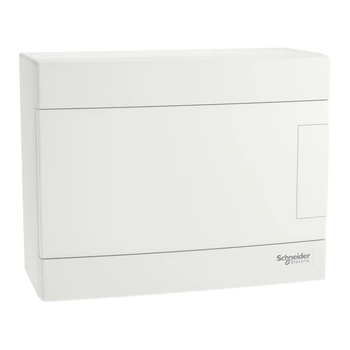

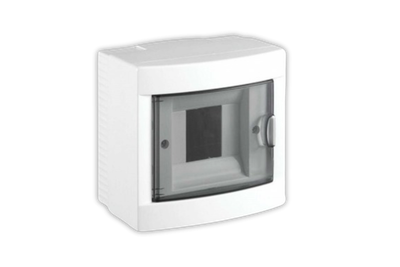

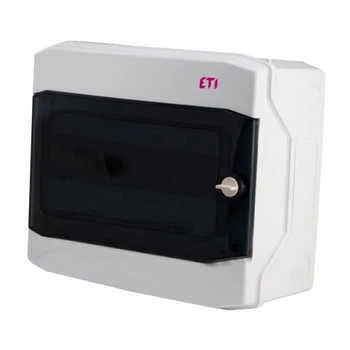

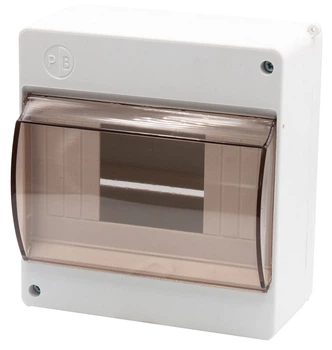

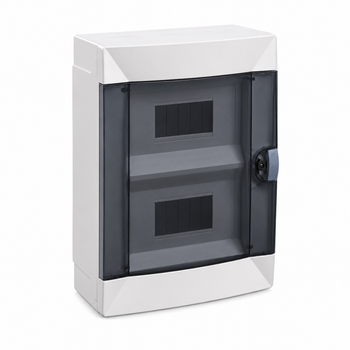

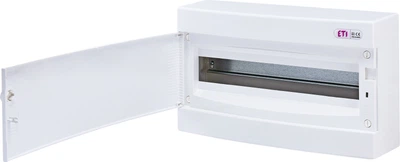

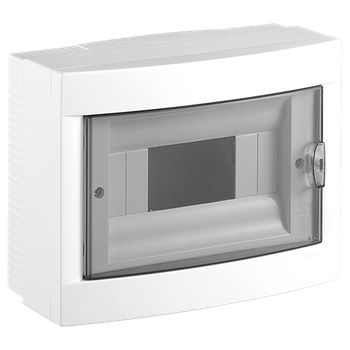

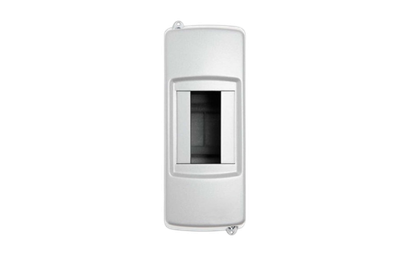

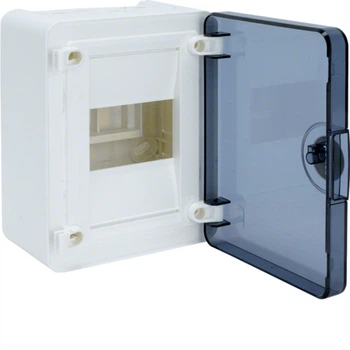

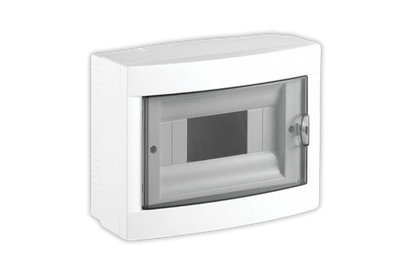

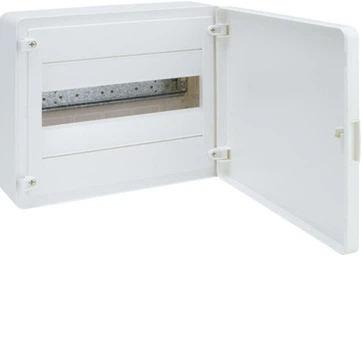

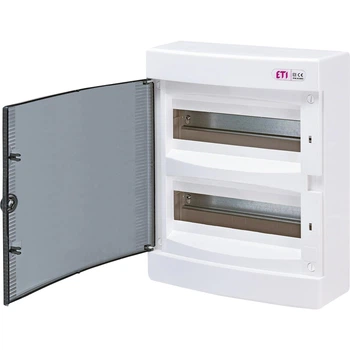

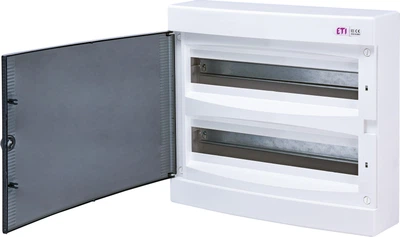

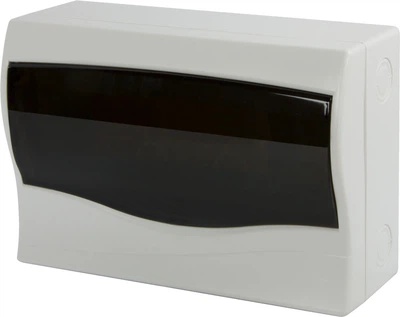

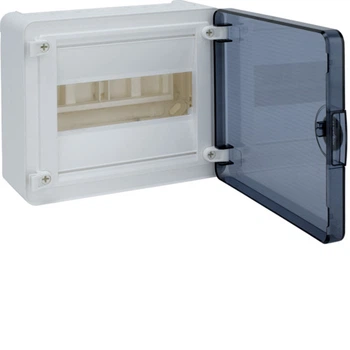

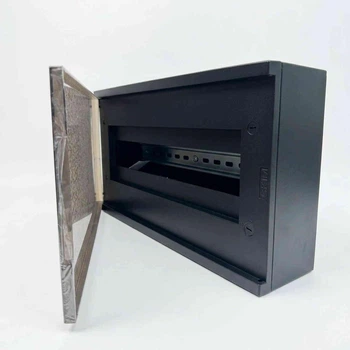

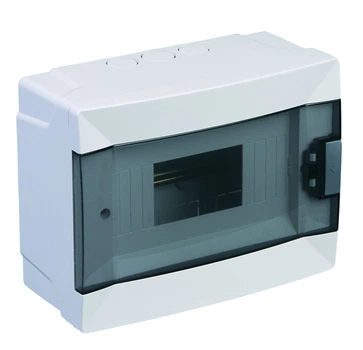

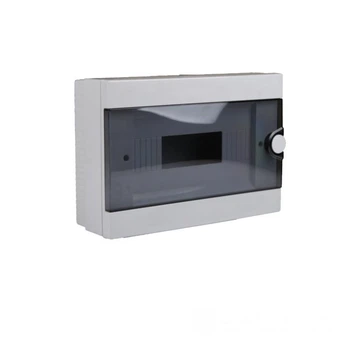

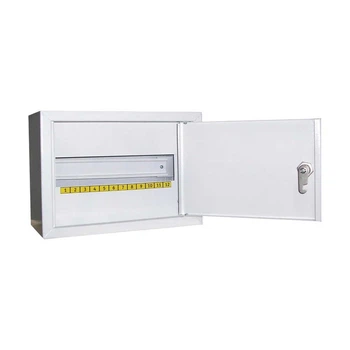

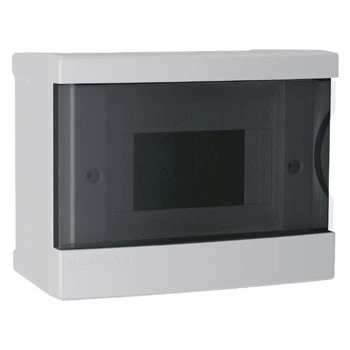

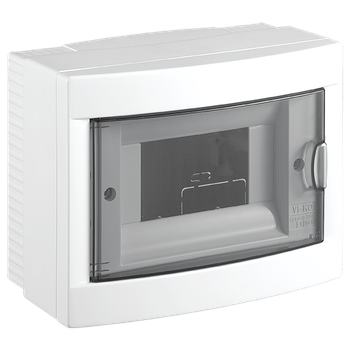

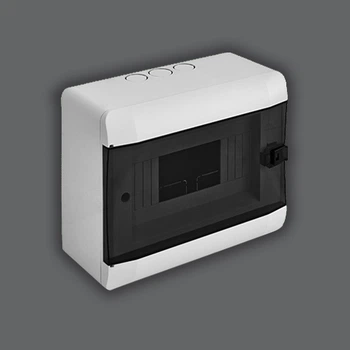

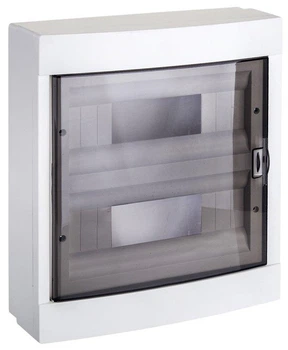

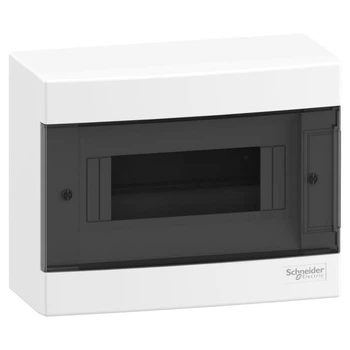

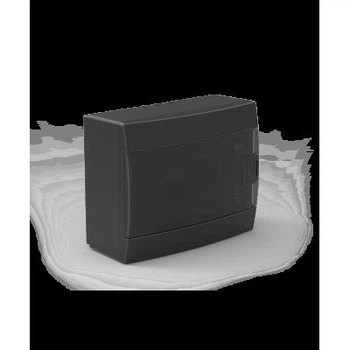

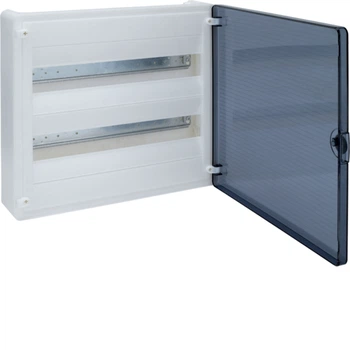

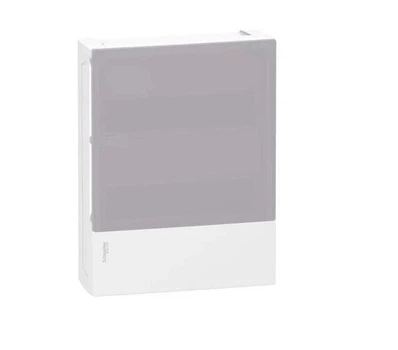

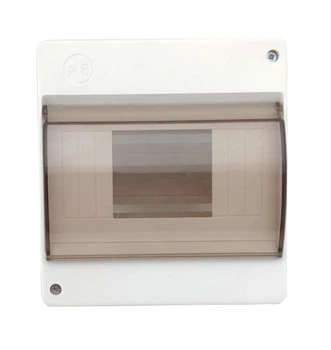

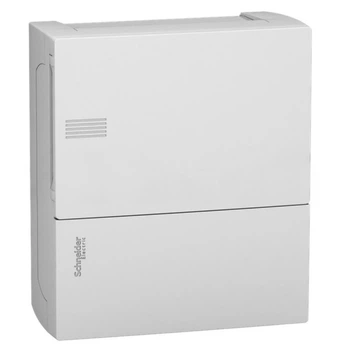

- Накладные (наружные): Крепятся непосредственно на поверхность стены. Оптимальны для деревянных домов, гаражей, дач и помещений с открытой проводкой, где невозможно или нецелесообразно резать стены под нишу.

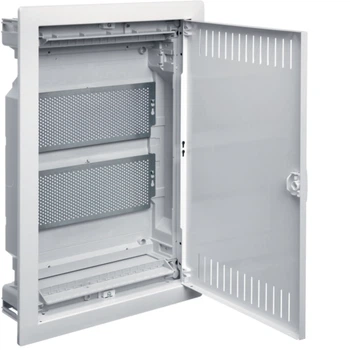

- Мультимедийные (слаботочные): Специализированные корпуса с перфорированными монтажными панелями вместо стандартных реек. Предназначены для установки Wi-Fi роутеров, патч-панелей, ТВ-сплиттеров и систем охранной сигнализации.

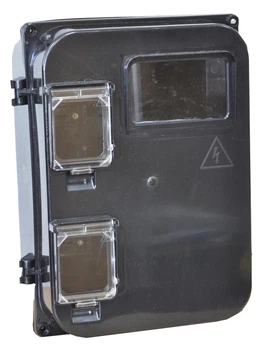

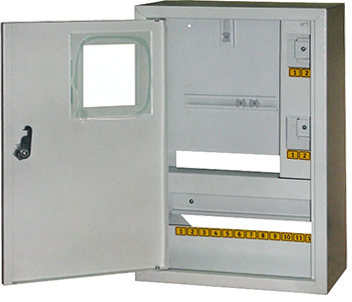

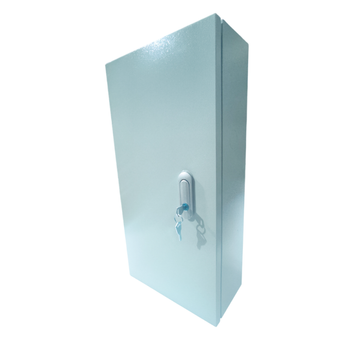

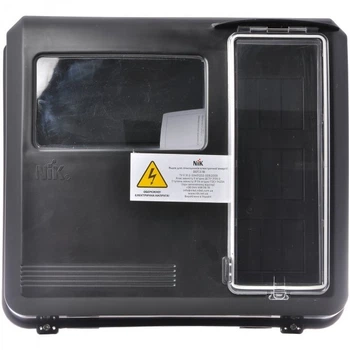

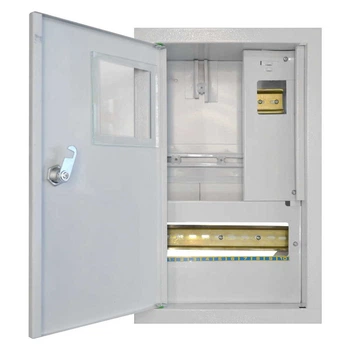

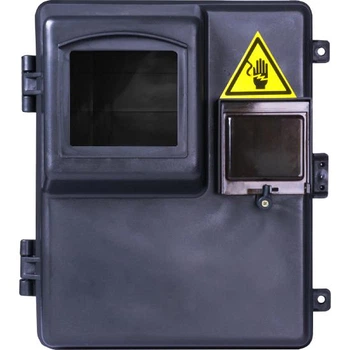

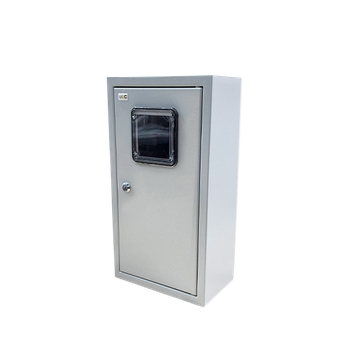

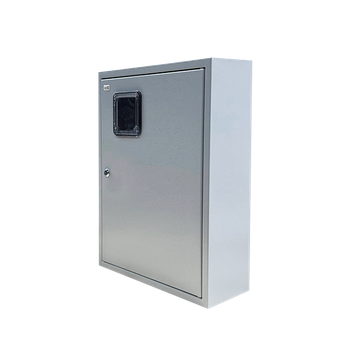

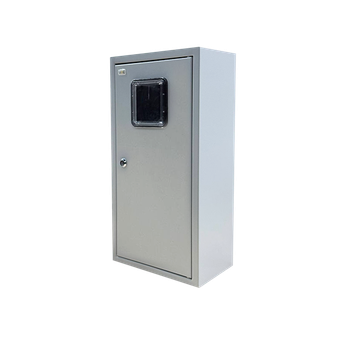

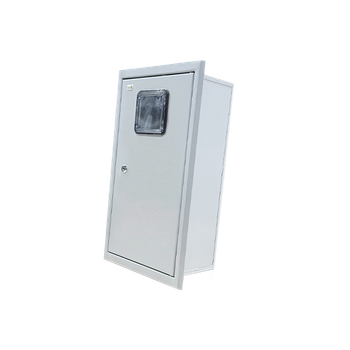

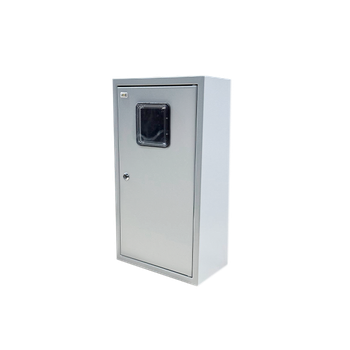

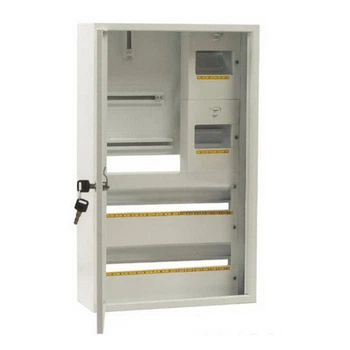

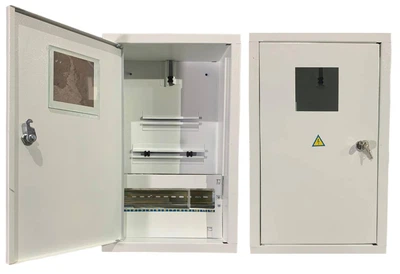

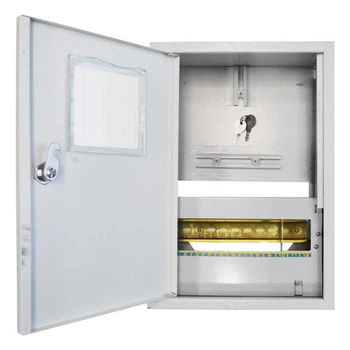

- Учетно-распределительные: Комбинированные металлические или пластиковые шкафы, в которых предусмотрено посадочное место под счетчик электроэнергии и DIN-рейки для отходящей защитной автоматики.
Ключевые параметры для грамотной компоновки
Чтобы сборка щита прошла гладко, а в процессе эксплуатации не возникало проблем с перегревом или нехваткой места, важно учесть несколько базовых критериев:
- Расчет вместимости (количество модулей): Единицей измерения выступает стандартный однополюсный автомат шириной 18 мм (1 модуль). Двухполюсное УЗО займет 2 модуля, трехфазный автомат — 3, а реле напряжения может потребовать от 2 до 3 модулей пространства.

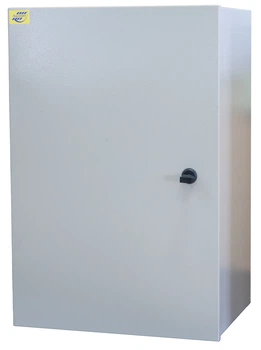

- Материал корпуса: Ударопрочный ABS-пластик отлично подходит для интерьерного монтажа благодаря дизайну, радиопрозрачности (важно для Wi-Fi реле) и свойствам самозатухания. Металлические шкафы с антикоррозийным покрытием незаменимы для уличной установки или промышленных условий.

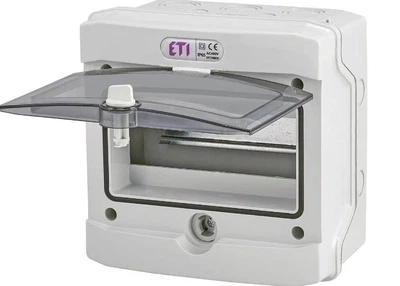

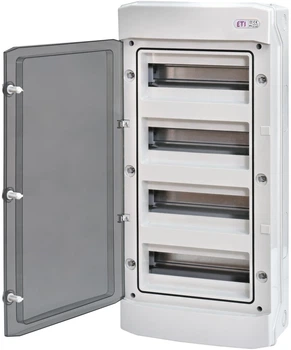

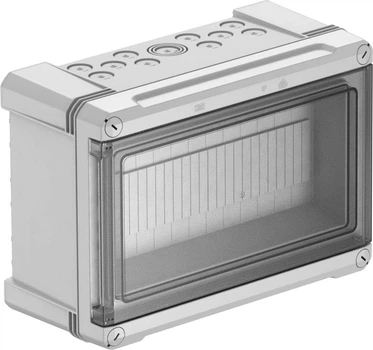

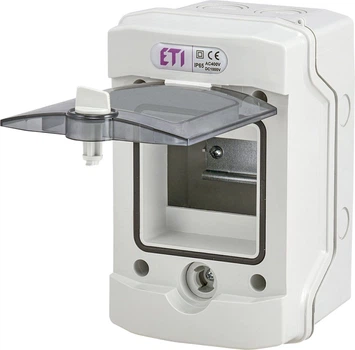

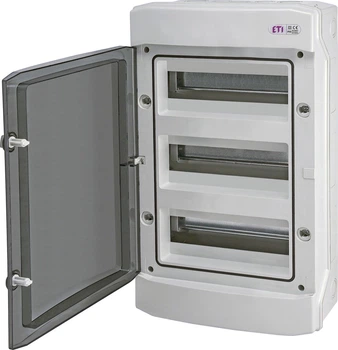

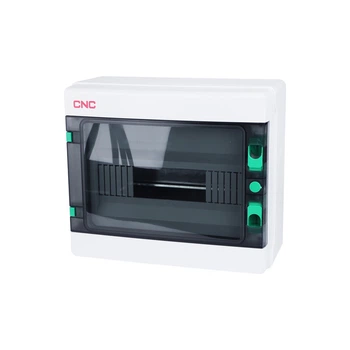

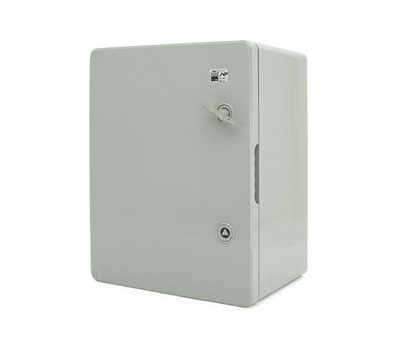

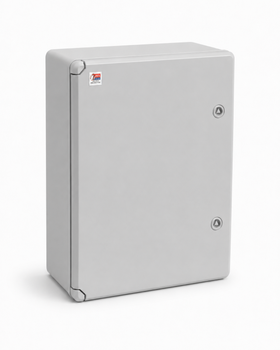

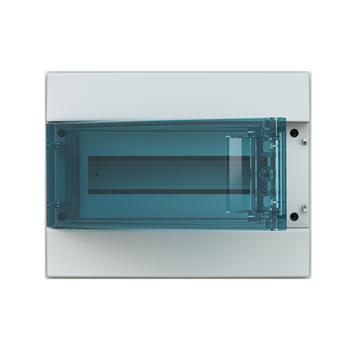

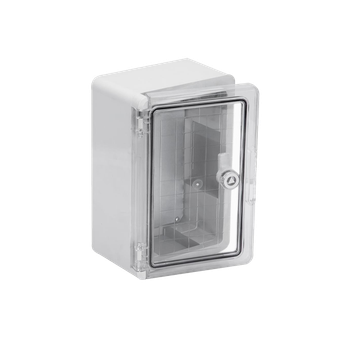

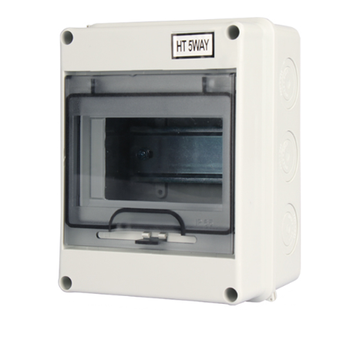

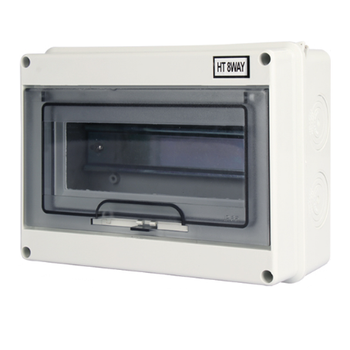

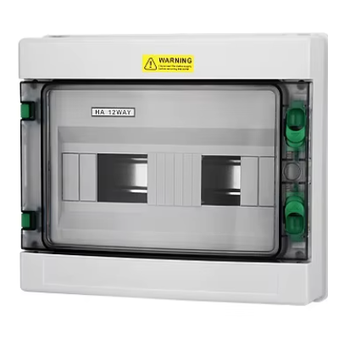

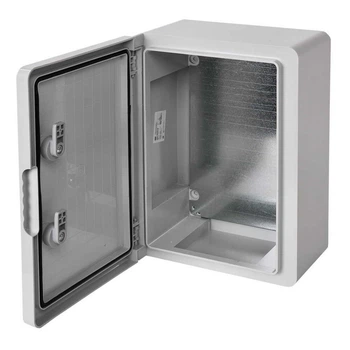

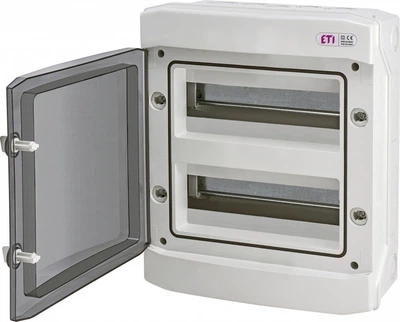

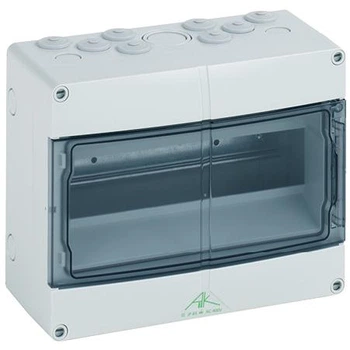

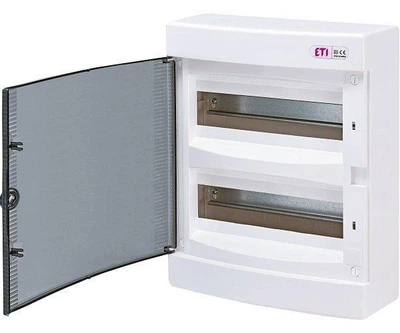

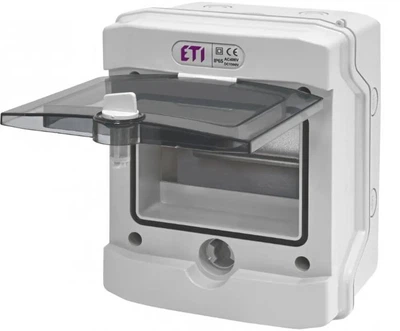

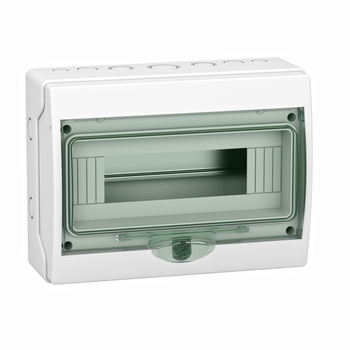

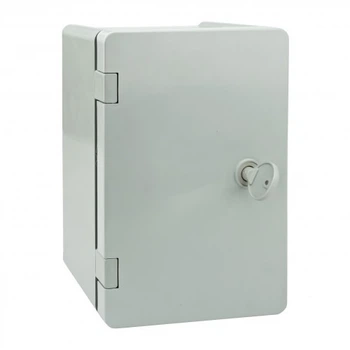

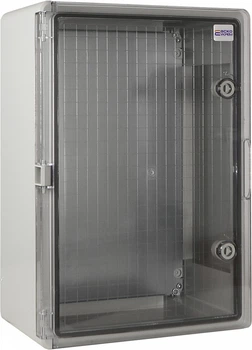

- Класс защиты (IP): Для сухих жилых комнат и коридоров достаточно корпусов IP40. Для подвалов, неотапливаемых гаражей или влажных зон требуются щиты с силиконовыми уплотнителями класса IP54, а для улицы — абсолютно герметичные боксы IP65.

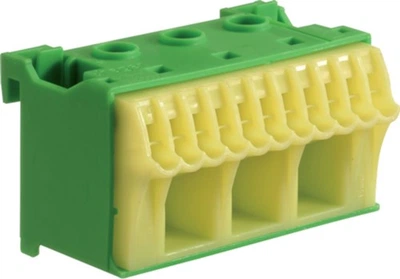

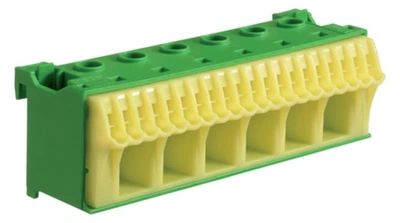

- Базовая комплектация: Наличие в комплекте качественных DIN-реек с возможностью регулировки по глубине, латунных нулевых (N) и земляных (PE) шин, а также встроенного монтажного уровня существенно ускоряет процесс электромонтажа.
Сравнение популярных форматов корпусов
| Тип корпуса |
Сложность монтажа |
Уровень эстетики |
Рекомендуемое место установки |
| Встраиваемый пластиковый |
Высокая (требует грязных работ по резке ниши) |
Высокий (сливается со стеной) |
Прихожие, жилые комнаты квартир |
| Накладной пластиковый |
Минимальная (на дюбеля к стене) |
Средний (выступает наружу) |
Деревянные дома, тамбуры, хозпостройки |
| Накладной металлический (IP65) |
Минимальная (на дюбеля или анкера) |
Низкий (утилитарный дизайн) |
Фасады зданий, столбы, сырые подвалы |
Главная и самая трудноисправимая ошибка при выборе распределительного щита — покупка корпуса «впритык» под текущее количество автоматов. Всегда закладывайте резерв свободного места на DIN-рейках минимум в 20–30%. В будущем вам может понадобиться добавить таймер для теплого пола, контактор, дополнительную линию для нового кондиционера или блок питания для интерьерной подсветки. Заменить замурованный в стену бокс на больший без разрушения чистовой отделки будет практически невозможно, а резервные посадочные места легко спасут ситуацию.
Безупречная интеграция инженерных систем
Хорошо спроектированный и правильно подобранный распределительный шкаф — это гарантия того, что вся модульная автоматика будет работать в правильном температурном режиме без перегрева. Разделение силовых и слаботочных цепей по разным специализированным корпусам избавляет сеть от помех, а использование качественного пластика или металла гарантирует высокую пожарную безопасность узла. Эстетичные дверцы современных щитков легко вписываются в любой интерьер, делая управление домашней электрикой комфортным и незаметным.
Плохо, что крепление к стене продумано через прошивание коробки насквозь. При таком монтаже нужно обязательно воспользоваться герметиком на посадочных местах головок саморезов. Более грамотно было бы сделать выносные планки, которые перед монтажом коробки можно было бы прикрутить сзади корпуса без его прошивания, а через выступающие по бокам проушины уже проводить инсталляцию коробки к стене.
Спасибо за хорошую упаковку. В целом довольны удачным корпусом и его герметичностью. Но всё же прибегнуть к герметизации сквозных отверстий придётся, докупать три шайбы, верхнюю DIN-рейку с метизами и заниматься заменой нижней DIN-рейки на металлическую.
