Надежное питание для энергоемкого оборудования: выбор силовых разъемов
Стандартные бытовые розетки физически не способны выдерживать длительные нагрузки от промышленных станков, мощных строительных тепловых пушек или сварочных аппаратов. Для подключения оборудования, требующего высоких токов или использования трехфазной сети, применяются специализированные силовые разъемы. Они обеспечивают надежную фиксацию контактов, исключают риск случайного выдергивания кабеля и гарантируют абсолютную защиту токоведущих частей от агрессивного воздействия внешней среды — пыли, влаги и механических ударов.
Конструктивные особенности и классификация штепсельных соединений
Архитектура промышленных разъемов строго стандартизирована для предотвращения ошибочных подключений. Основное деление аппаратуры происходит по типу монтажа и количеству фаз:

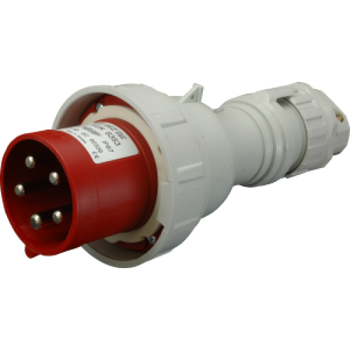

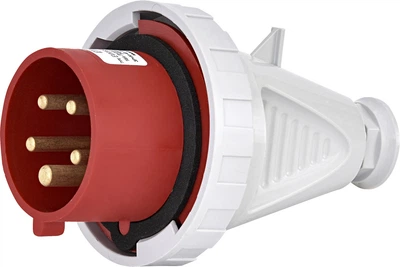

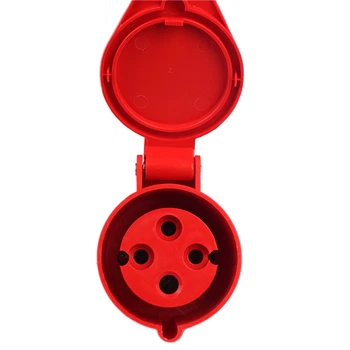

- По количеству контактов (полюсов): Трехконтактные (2P+PE) предназначены для усиленных однофазных сетей (220В). Четырехконтактные (3P+PE) используются в схемах 380В, где не требуется отдельный ноль (например, для некоторых электродвигателей). Пятиконтактные (3P+N+PE) — универсальный стандарт для полноценной трехфазной сети 380В с выведенной нейтралью.

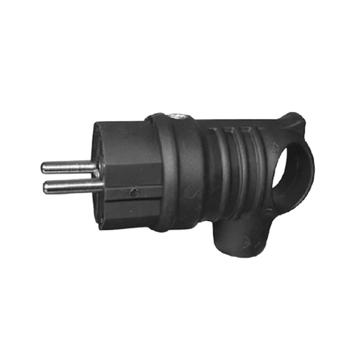

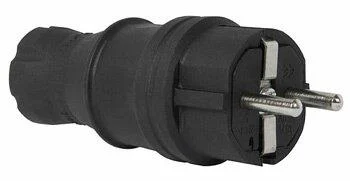

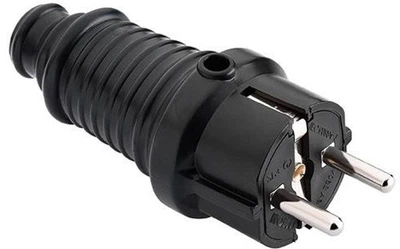

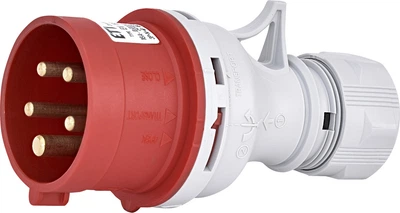

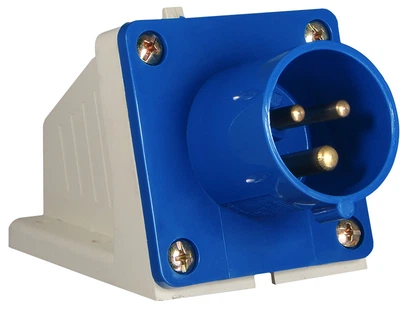

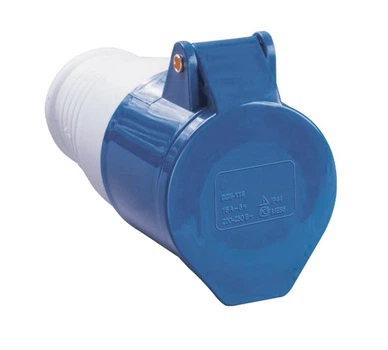

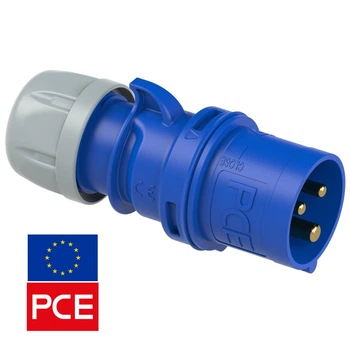

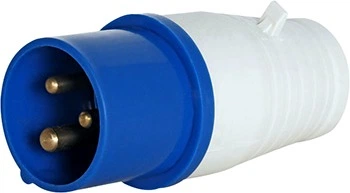

- По форм-фактору: Существуют кабельные вилки, переносные розетки для создания мощных удлинителей, а также стационарные силовые розетки для жесткого крепления на стену или фланцевого монтажа в распределительный щит.
- По степени защиты (IP): Стандартные разъемы с индексом IP44 (защита от брызг) отлично подходят для внутренних помещений цехов или работы под навесом. Для открытых стройплощадок, автомоек или портовых зон обязательно использование герметичных соединений IP67, которые выдерживают даже кратковременное погружение в воду.
Электротехнические параметры для безопасной коммутации
Подбор комплекта «вилка-розетка» должен базироваться на строгих инженерных расчетах. Ошибка в номиналах приведет к расплавлению корпуса или короткому замыканию.
- Соответствие номинального тока: Силовые разъемы выпускаются в строгих номиналах: 16А, 32А, 63А и 125А. Выбирать устройство нужно исходя из максимального потребления агрегата, при этом вилка и розетка всегда должны быть одного номинала (вилка на 32А физически не войдет в розетку на 16А).
- Цветовая маркировка напряжения: Международный стандарт использует цвет корпуса как индикатор рабочего напряжения. Синие разъемы предназначены для сетей 200–250В (однофазные), красные — для сетей 380–415В (трехфазные). Это исключает случайное подключение однофазного прибора к трем фазам.
- Положение заземляющего контакта: Чтобы предотвратить стыковку вилок и розеток с разным напряжением или частотой, утолщенный контакт заземления (PE) располагается под определенным углом (по принципу циферблата часов). В стандартном оборудовании он всегда находится на отметке "6 часов".
- Наличие механической блокировки: Для токов от 63А и выше рекомендуется использовать розетки со встроенным рубильником. Блокировка не позволит вытащить вилку до тех пор, пока напряжение не будет снято поворотом рукоятки.
Сравнение вариантов установки силовых розеток
| Тип розетки |
Способ и место монтажа |
Сфера применения |
Степень защиты корпуса |

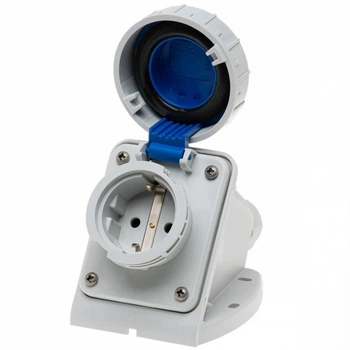

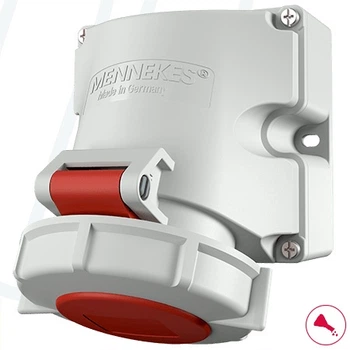

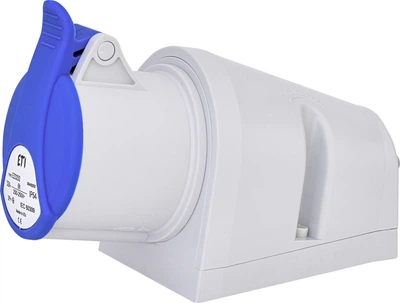

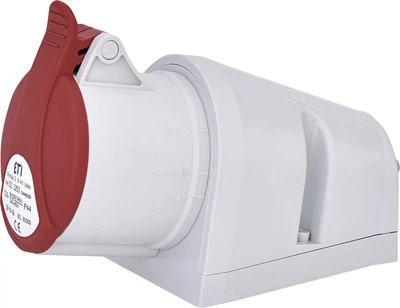

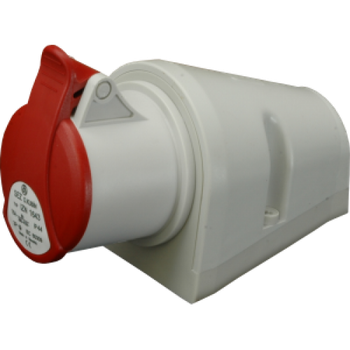

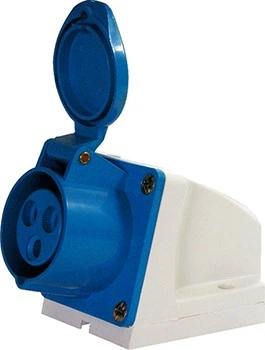

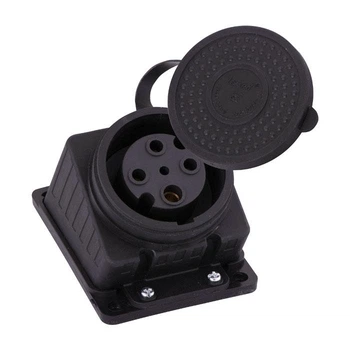

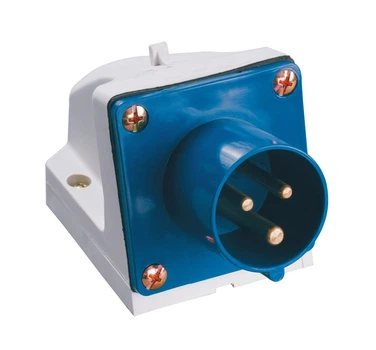

| Настенная (стационарная) |
На поверхность стены с помощью винтов |
Гаражи, производственные цеха, СТО |
IP44 / IP67 |

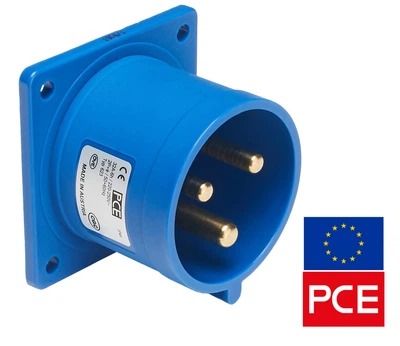

| Встраиваемая (фланцевая) |
В металлический или пластиковый щит |
Сборки автоматики, генераторы, ВРУ |
IP44 / IP67 (по лицевой панели) |

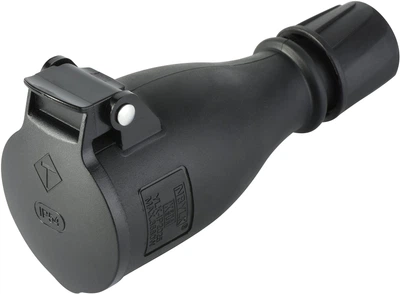

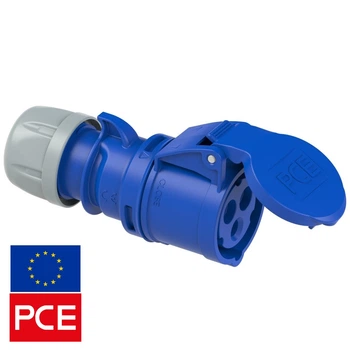

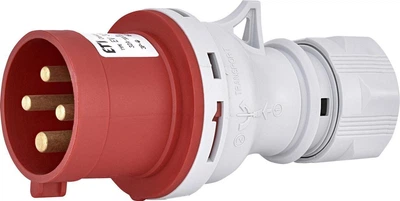

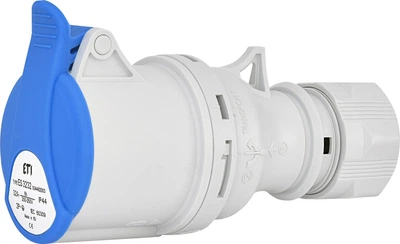

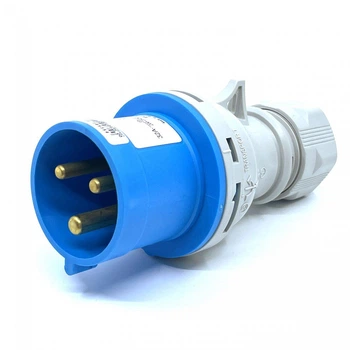

| Кабельная (переносная) |
На конец гибкого кабеля (ПВС, КГ) |
Создание длинных промышленных удлинителей |
IP44 / IP67 |
При эксплуатации оборудования на стройплощадке или в мастерской категорически запрещено разъединять силовые штепсельные соединения под активной нагрузкой. Несмотря на массивность контактов, выдергивание вилки работающего станка или сварочного аппарата (особенно с токами от 32А) приводит к образованию мощной электрической дуги. Она мгновенно выжигает слой металла на латунных штырях и ослабляет пружинящие лепестки внутри гильзы розетки. Всегда сначала отключайте сам аппарат или автомат защиты в щитке, и только после полной остановки извлекайте вилку.
Гарантия бесперебойной работы агрегатов
Инвестиция в качественные силовые разъемы — это залог стабильности энергоемких процессов. Использование сертифицированных промышленных соединителей с правильной пылевлагозащитой исключает нагрев контактных групп, предотвращает искрение и защищает персонал от поражения электрическим током. Грамотно спроектированная силовая сеть с надежными точками подключения позволяет безопасно перемещать тяжелое оборудование по объекту и легко масштабировать производственные или строительные мощности.
