Кабельные тестеры: точная диагностика сетей и коммуникаций
Создание стабильной локальной сети или настройка видеонаблюдения не обходится без проверки физического состояния линий. Кабельные тестеры помогают системным администраторам и монтажникам мгновенно выявлять ошибки обжима, находить короткие замыкания и определять места обрывов в стенах. Качественный диагностический инструмент экономит часы рутинной работы при поиске неисправностей в запутанных пучках проводов.
Главные функции диагностического оборудования
Возможности современных приборов выходят далеко за рамки простой проверки целостности проводника. В зависимости от технического оснащения, устройства способны выполнять целый спектр задач:
- Проверка схемы разводки (Wiremap). Показывает правильность расположения жил в коннекторе, выявляет перекрещенные или расщепленные пары.
- Измерение физической длины. Позволяет узнать точный метраж проложенной трассы или остаток кабеля в бухте без его разматывания.
- Поиск нужного порта. Функция мигания индикатора на сетевом коммутаторе (Port Flash) помогает быстро найти, куда именно подключен конкретный провод на другом конце здания.

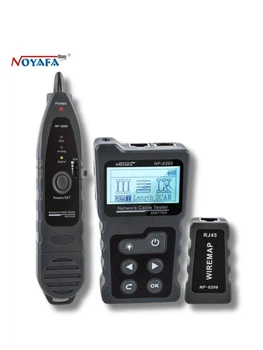

- Трассировка линий. Работа в паре с индуктивным щупом дает возможность проследить маршрут кабеля за гипсокартоном или под фальшполом.
На что смотреть при оценке технических характеристик
Для эффективной работы важно подобрать инструмент, который полностью перекроет ваши технические потребности. Обратите внимание на следующие параметры:

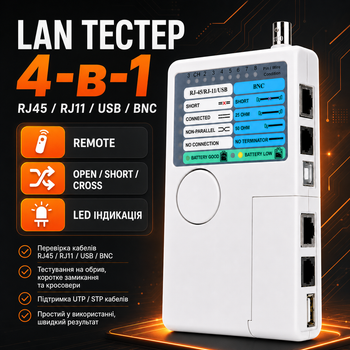

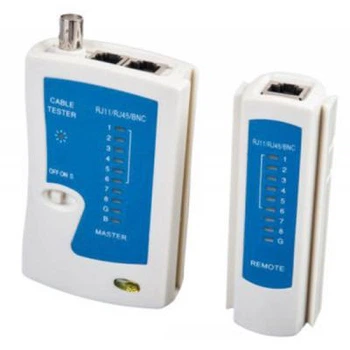

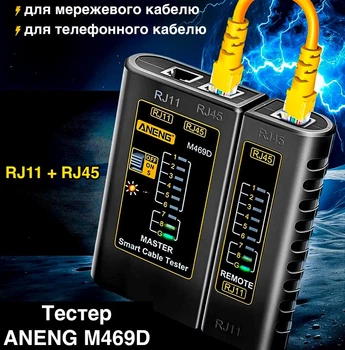

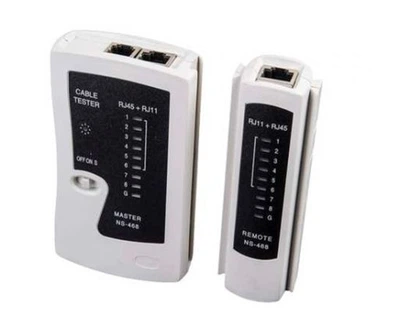

- Тип совместимых разъемов. Большинство моделей работает с коннекторами RJ45 (локальные сети) и RJ11 (телефония). Для систем безопасности потребуется поддержка коаксиальных разъемов BNC.
- Метод измерения расстояния. Бюджетные емкостные приборы имеют погрешность до нескольких метров и требуют калибровки. Модели с рефлектометром (TDR) измеряют длину с точностью до сантиметров по отраженному импульсу.

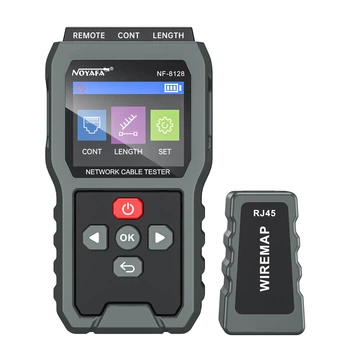

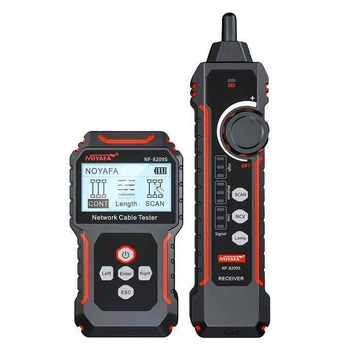

- Наличие встроенного экрана. Базовые решения оснащены лишь рядом светодиодов. Продвинутые тестеры выводят подробную графическую схему разводки жил на контрастный дисплей.
- Защита от напряжения в линии. Работа с активным сетевым оборудованием (коммутаторами с поддержкой питания по витой паре) требует наличия встроенной защиты от выгорания портов.
Сравнение популярных форматов приборов
| Тип оборудования |
Принцип работы |
Ограничения |
Сценарий применения |

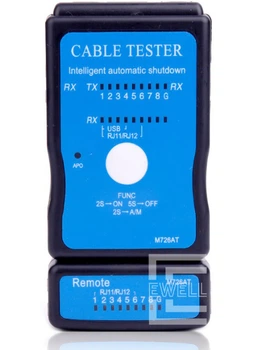

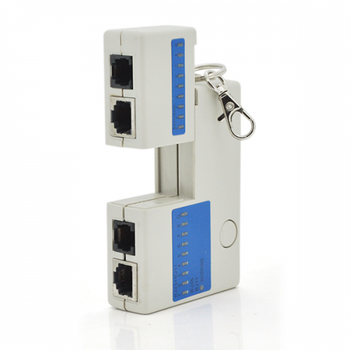

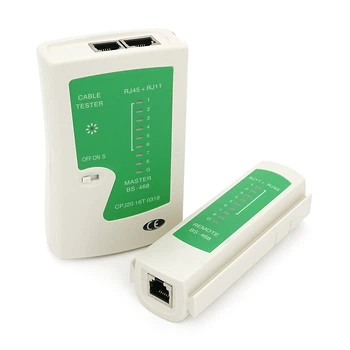

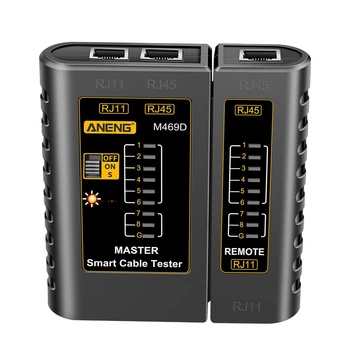

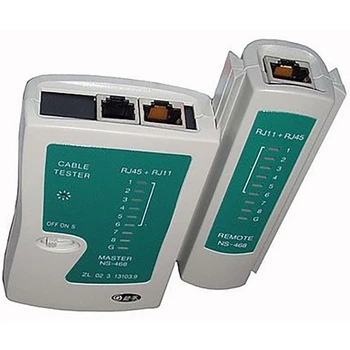

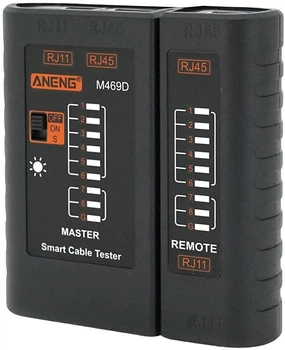

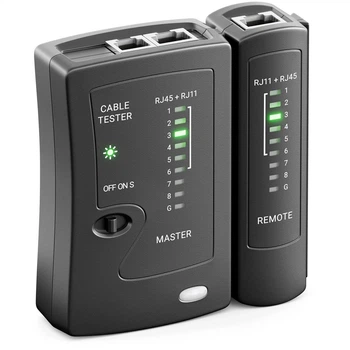

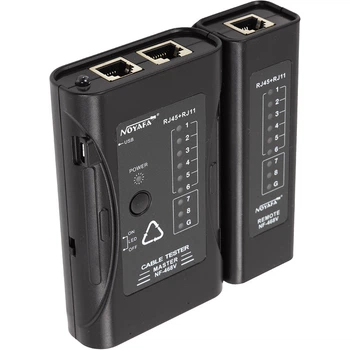

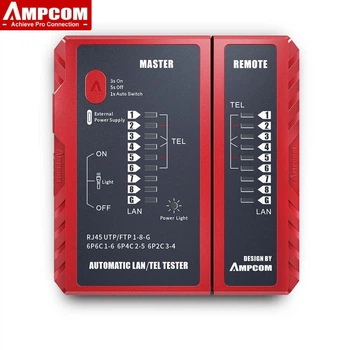

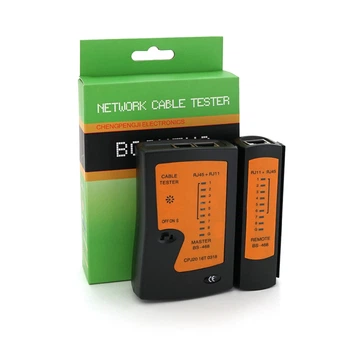

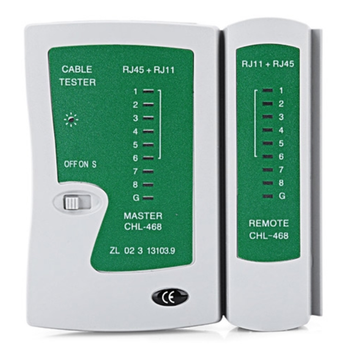

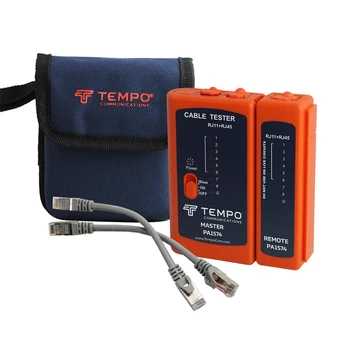

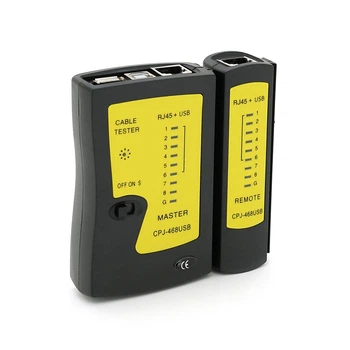

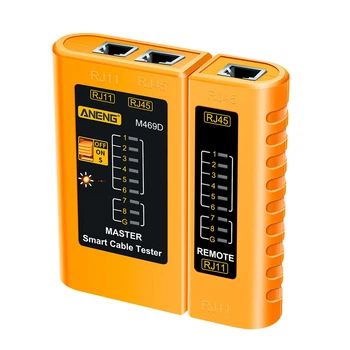

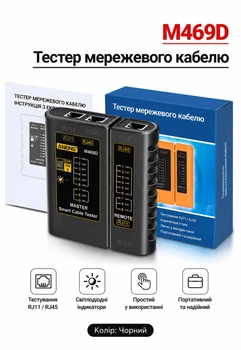

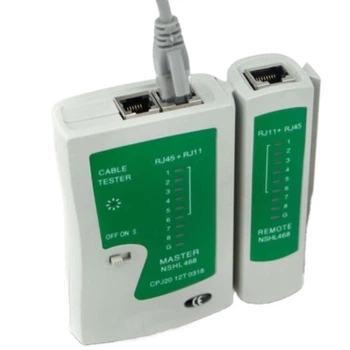

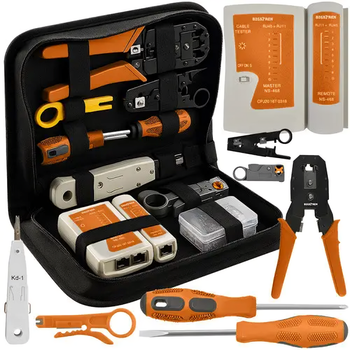

| Базовый LAN-тестер |
Светодиодная индикация состояния жил |
Не показывает длину и место обрыва в метрах |
Проверка готовых патч-кордов, базовый домашний монтаж |

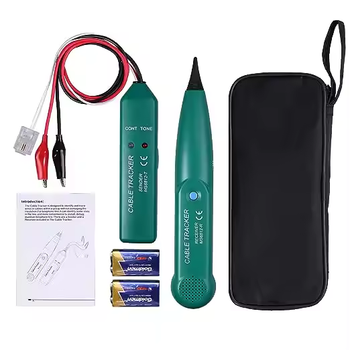

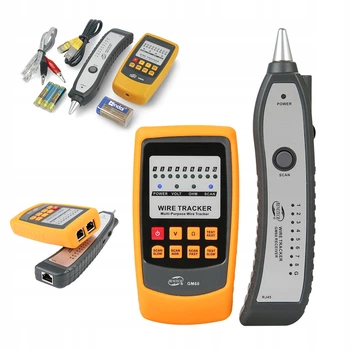

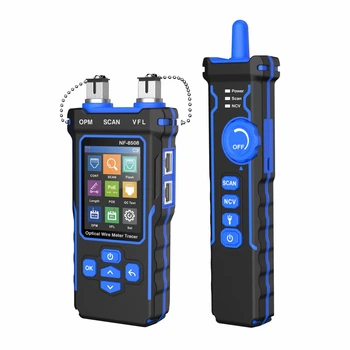

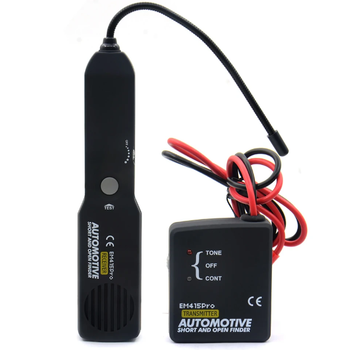

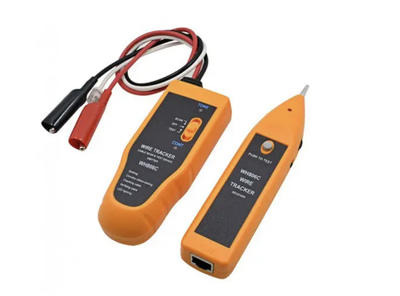

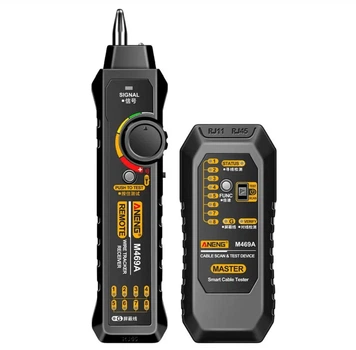

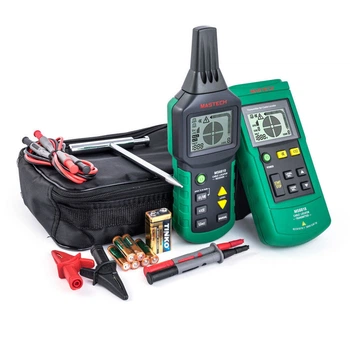

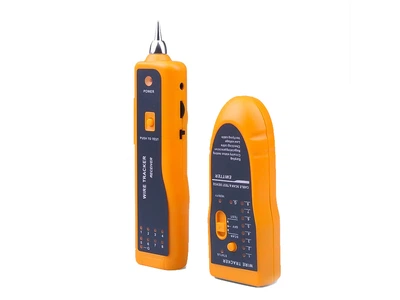

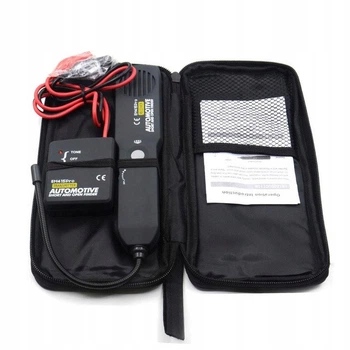

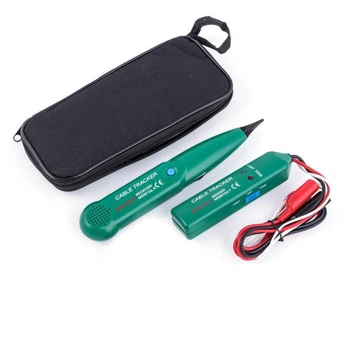

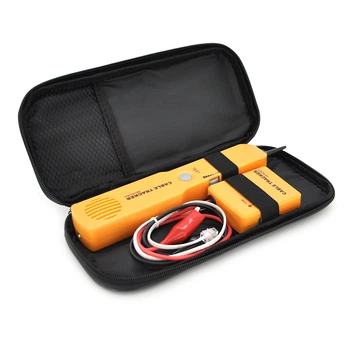

| Трассоискатель (генератор тона) |
Подача звукового сигнала и поиск индуктивным щупом |
Низкая эффективность при наличии сильных электромагнитных помех |
Кроссировка серверных стоек, поиск скрытой проводки |

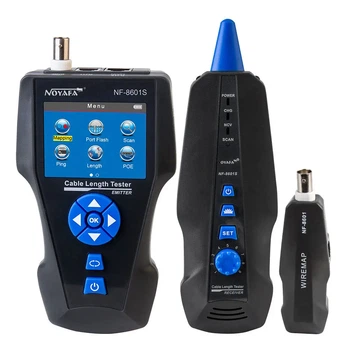

| TDR-тестер (рефлектометр) |
Анализ отраженного высокочастотного импульса |
Высокая стоимость оборудования |
Профессиональная сертификация сетей, точный расчет расстояния до повреждения |

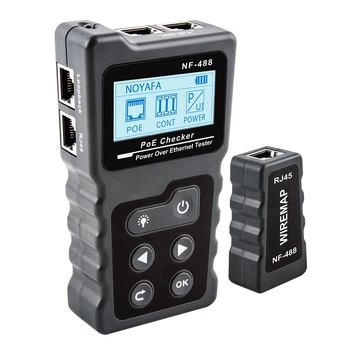

Дешевые кабельные тестеры моментально выходят из строя, если случайно подключить их к порту коммутатора с активной функцией PoE (Power over Ethernet). Если ваш прибор не имеет соответствующей маркировки о защите по напряжению, перед подключением щупа обязательно проверьте розетку обычным мультиметром или используйте промежуточный PoE-детектор.
Надежный инструмент для бесперебойной связи
Выбор диагностического прибора напрямую зависит от сложности архитектуры ваших сетей. Для прокладки домашнего интернета и обжима нескольких розеток будет достаточно простейшего светодиодного тестера. Если же ваша работа связана с ежедневным обслуживанием серверных комнат, установкой систем видеонаблюдения или поиском неполадок в сложных корпоративных сетях, стоит вооружиться профессиональным TDR-анализатором с функцией трассоискателя. Качественный прибор не только ускорит процесс сдачи объекта, но и предотвратит множество скрытых проблем в будущем.
