Механическая обработка заготовок, производимая ручным или машинным методом, может требовать жесткой фиксации заготовок. Тиски обеспечивают полную неподвижность деталей, закрепленных в нужном оператору положении.
Классификация тисков
В зависимости от сферы применения тиски различаются по назначению, от этого также зависит материал изготовления и метод крепления инструмента:

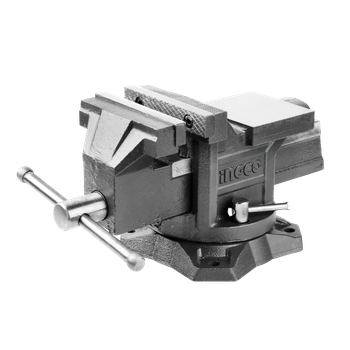

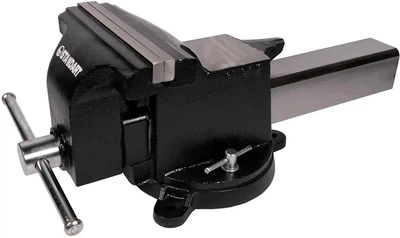

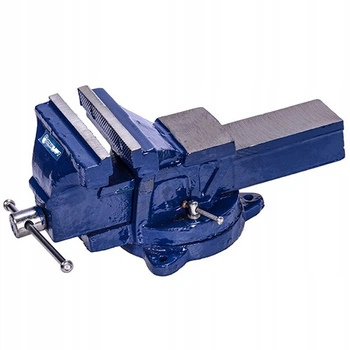

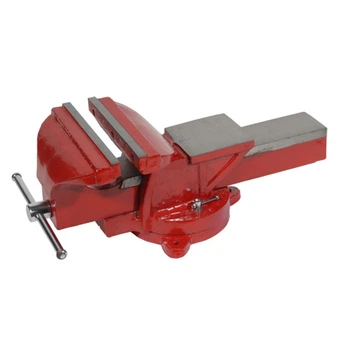

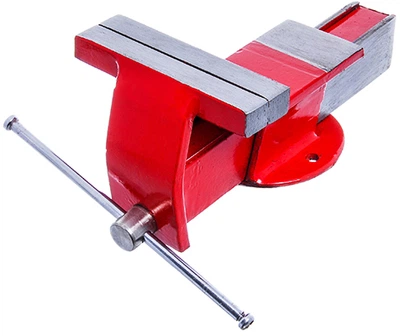

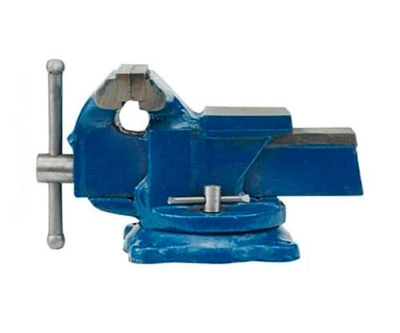

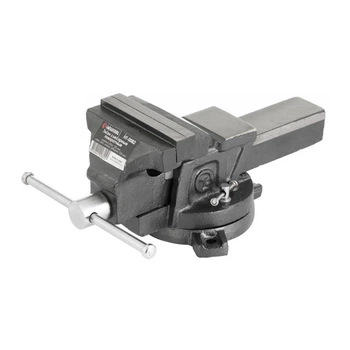

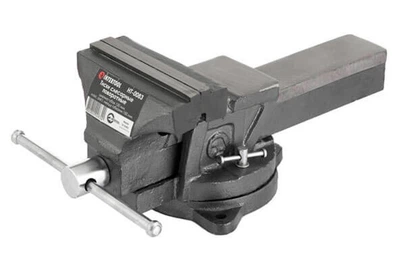

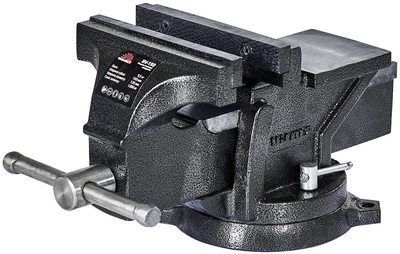

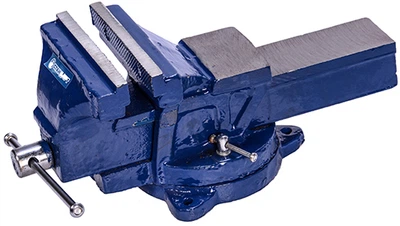

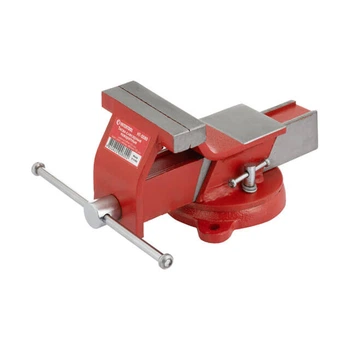

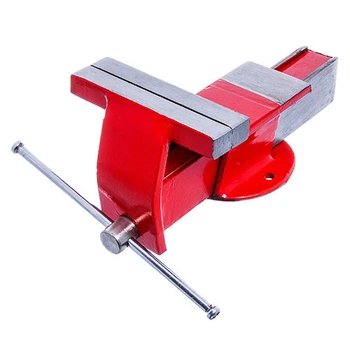

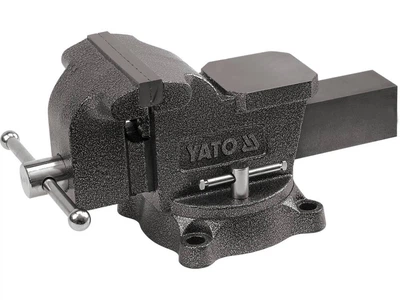

Слесарные тиски
Применяются для закрепления заготовок во время ручной или электромеханической обработки. Большинство моделей имеют параллельную конструкцию (губки расположены параллельно друг другу), крепятся стационарно болтовым соединением к рабочей поверхности верстака.
Максимальный габарит фиксируемых деталей может достигать 250 мм в зависимости от раскрывания тисков. Размерный ряд ширины губок согласно ГОСТ 4045-75 от 63 до 200 мм. Слесарные тиски позволяют прочно удерживать детали за счет большого усилия зажима (от 9800 Н с шириной губок 63 мм до 50991 Н у инструмента с губками 200 мм).
Разделение по креплению:
- полностью стационарные, заготовка фиксируется в одном положении;

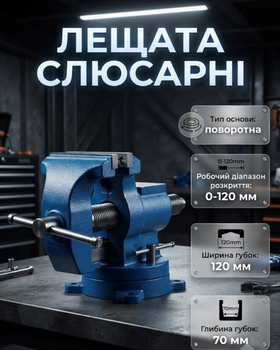

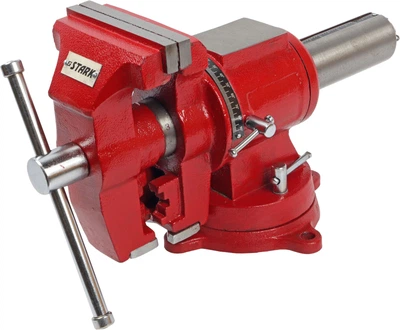

- поворотные, с изменяемым углом в горизонтальной плоскости;

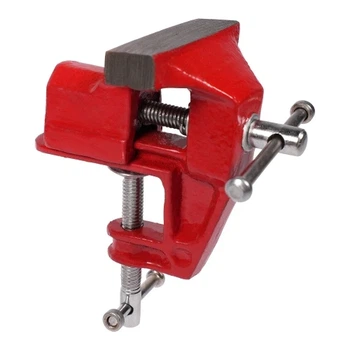

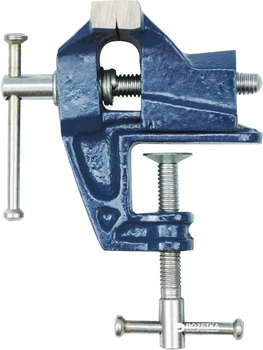

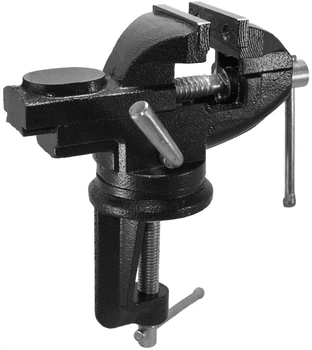

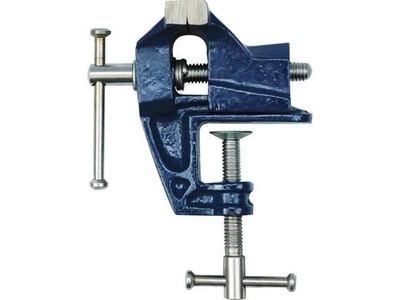

- съемные, которые крепятся на край любой рабочей поверхности струбциной (существует ограничение по толщине стола, зависит от хода струбцины).
Большинство моделей слесарных тисков имеют наковальню на неподвижной части корпуса.

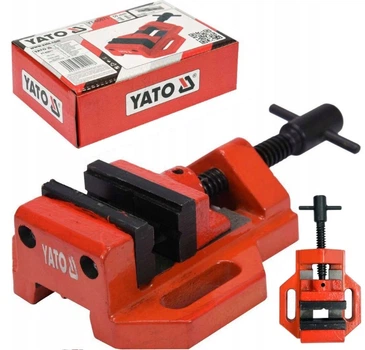

Станочные тиски
Предназначены для фиксации заготовок при механизированной обработке на фрезерных, шлифовальных, сверлильных и прочих станках. Отличаются полным отсутствием люфта. Конфигурация и крепление станочных тисков зависят от конкретного типа оборудования, на котором они устанавливаются.
Для точного позиционирования применяются координатные тиски с регулировкой положения, позволяющие перемещать зафиксированную деталь в горизонтальной плоскости. Синусные тиски используются как дополнительное оборудование на различных станках, при необходимости изменения угла обработки в вертикальной плоскости от 0° до 90°.
Зажим производится ручным или пневматическим приводом. Некоторые модели оснащаются гидравлическим усилением. Для высокоточных работ применяются прецизионные станочные тиски, выполненные из качественной легированной стали. Форма губок может иметь различную конфигурации в соответствии с фиксируемой деталью.
Столярные тиски

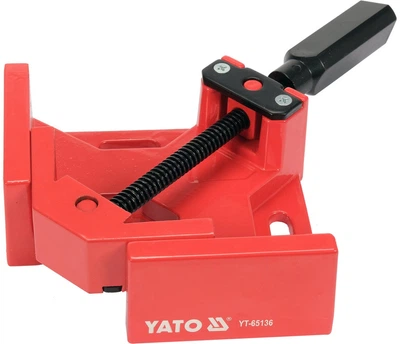

Используются на деревообрабатывающих и мебельных предприятиях. Корпус и губки изготавливаются из древесины, чтобы избежать повреждения закрепляемых заготовок. Также на губках могут применяться цветные металлы и резина. Зажимное устройство выполняется из металла. Для склейки деталей под углом 90° существуют угловые модели.
Конструкционно столярные тиски имеют большой ход для работы с широкими заготовками. Крепятся на верстаках.
Трубные тиски
Позволяют жестко зафиксировать трубу для дальнейшей обработки. Существует несколько модификаций трубных тисков:
- Откидные. Внешне напоминают труборез гильотинного типа. Вместо ножевого полотна — V-образно расположенные губки. Для удобства установки и снятия заготовок верхняя часть рамы откидывается, после укладки трубы защелкивается с помощью фиксатора. Метод крепления тисков — верстачный, для стационарной установки, или с помощью струбцины на переносных моделях.
- Цепные. На неподвижной части расположена V-образная губка, зажим трубы осуществляется цепью. По сравнению с откидными тисками, цепной инструмент позволяет расширить размерный ряд труб. Удобная и быстрая фиксация заготовки.
- Цепные переносные. Устанавливаются на треножный штатив-верстак.
- Центраторы. Применяются при продольной сварке труб, позволяют надежно зафиксировать свариваемые детали в нужном положении без соосного смещения.
Трубные тиски применяются при слесарных и ремонтно-сантехнических работах, монтаже трубопроводов и других операциях с трубами.

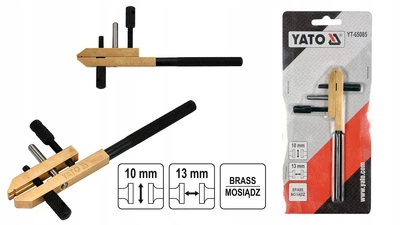

Тиски ручные
Маленькие тиски, представляют собой две губки, ножки которых соединены цилиндрическим шарниром. Пластинчатая пружина разводит их в стороны по мере откручивания зажимной гайки -барашка. Применяются при необходимости ручного удержания малогабаритных заготовок без стационарной фиксации, соединении краев листовых материалов при склеивании или скручивании и т.д.
Другие виды тисков

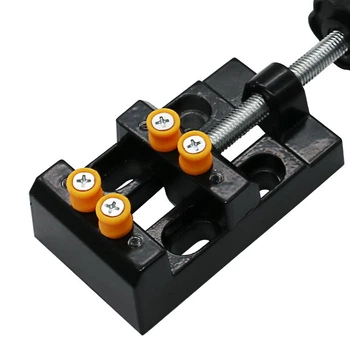

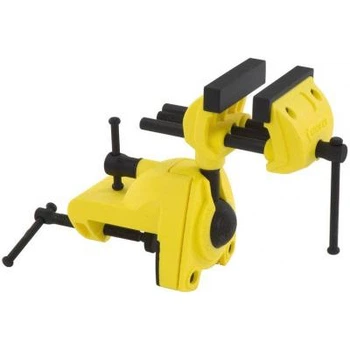

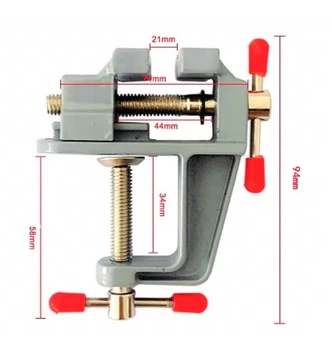

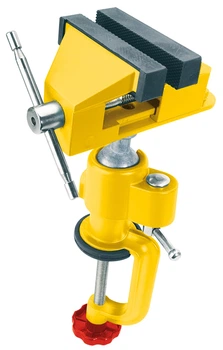

Помимо вышеописанных, можно купить тиски для моделирования. Они отличаются наличием шарового шарнирного крепления зажимного узла. Это позволяет фиксировать заготовку в любом удобном для оператора положении.
Применяются при мелких ремонтных работах, радиомонтаже, любительском и профессиональном моделировании. Для установки на край рабочего стола оснащаются струбциной. Некоторые модели могут устанавливаться на ровные гладкие плоскости при помощи присоски.
Материалы изготовления тисков:
- Чугун. Из него отливается корпус качественных слесарных, станочных и ручных тисков инструмента. На это необходимо обращать внимание, чтобы не купить тиски из порошкового металла.
- Сталь. Из инструментальных марок стали изготавливаются съемные губки тисков, зажимные винты, рукоятки управления и другие съемные элементы. Некоторые модели имеют полностью стальной корпус и губки.
Специализированные тиски могут изготавливаться из дерева, сплавов алюминия и цветных металлов.
Перед приобретением тисков необходимо проверить инструмент на качество литья, винтового механизма, отсутствие или допустимую величину люфта.

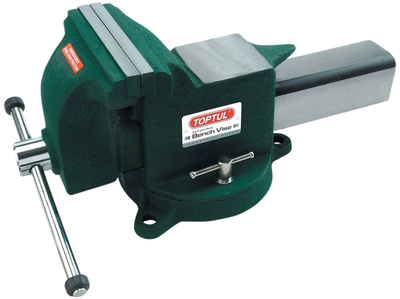

Тиски слесарные поворотные Toptul DJAC0106 6" 150 мм
#мояраспаковка
Тиски настольные VOREL неповоротные 40 мм (36004)
Ручные тиски Alloid струбцина 10" (CN-114250)
Тиски слесарные поворотные Toptul DJAC0105 5" 125 мм
губы 130мм шириной, общая длина 30см, высота 16см, разборная конструкция, вращение на подошве 360 градусов - неограниченное упорами.
#мояраспаковка
Тиски настольные VOREL неповоротные 25 мм (36000)
Губки расходятся максимально на 23 мм, далее выкручивается винт.
Губки неплотно прилегают друг к друг по всей плоскости, снизу есть зазор, можно самому подточить... Материал - чугун. На месте, где не было эмали, немного коррозии (ржавчина), значить железо там есть, должны быть более-менее крепкие...
Ручные тиски струбцина Alloid тип -C 11" (СИ-06064)
Быстрая, мобильная фиксация деталей

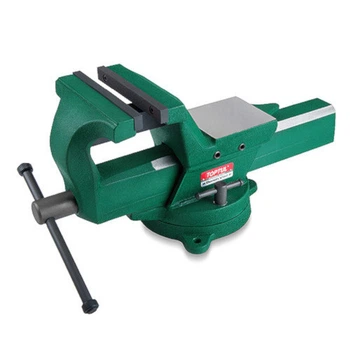

Тиски слесарные поворотные Toptul DJAC0104 4" 100 мм
