Выбор тормозного резистора: инженерный расчет мощности и теплоотвода

Тормозные резисторы выполняют функцию рассеивания обратной кинетической энергии (генераторной ЭДС), которая возникает при экстренной остановке высокоинерционных электродвигателей. Перевод механической энергии маховиков, шпинделей или подъемных лебедок в тепловую защищает звено постоянного тока частотного преобразователя от пробоя конденсаторов и отключения оборудования по критическому перенапряжению.

Классификация по типу охлаждения и материалу корпуса

Конструктивное исполнение резистивного элемента определяет его способность переносить пиковые термические удары и условия окружающей среды.

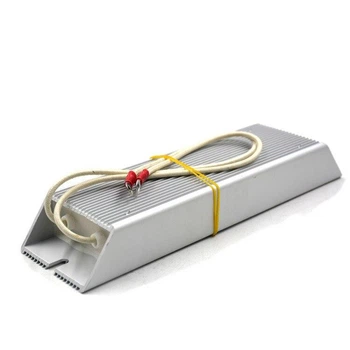

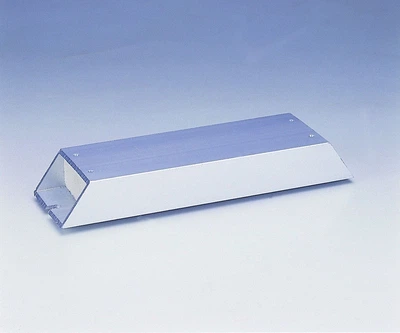

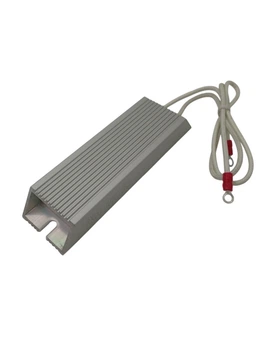

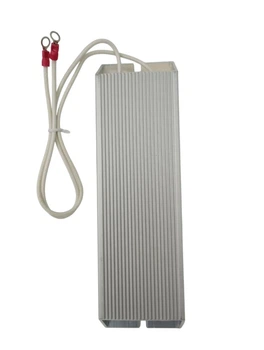

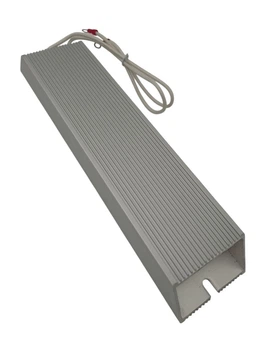

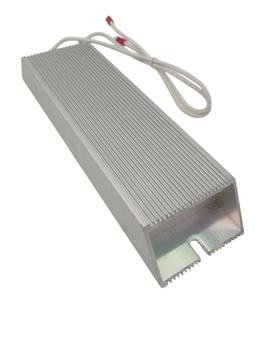

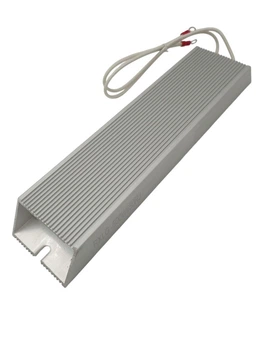

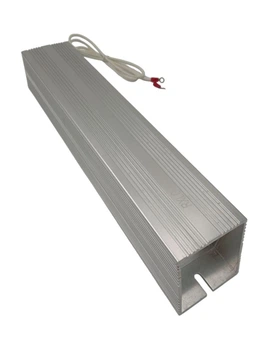

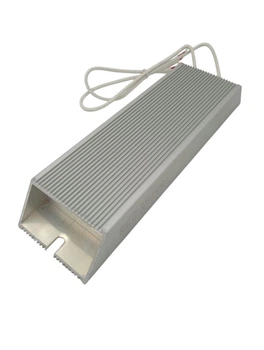

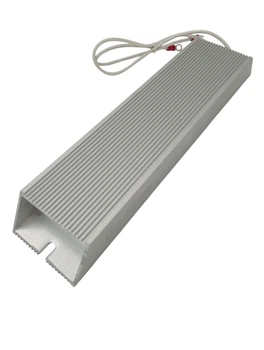

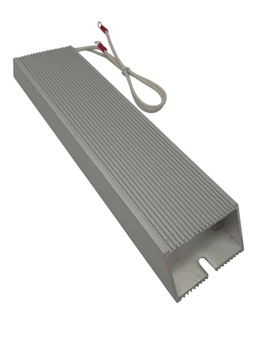

  • Керамические в алюминиевом корпусе. Проволочный элемент залит высокотемпературным компаундом внутри радиаторного профиля. Отличаются высокой степенью защиты от пыли и влаги (до IP54), однако имеют ограниченную теплоемкость. Оптимальны для станков с ЧПУ и механизмов с короткими, но частыми циклами торможения.

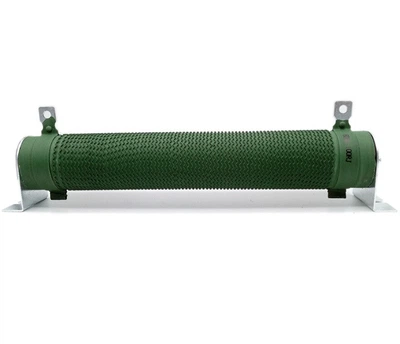

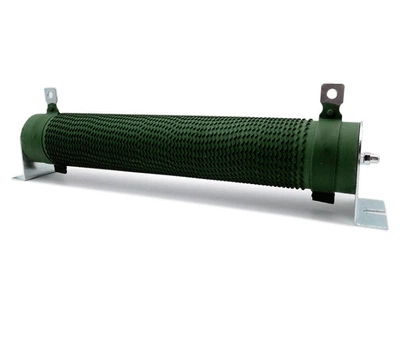

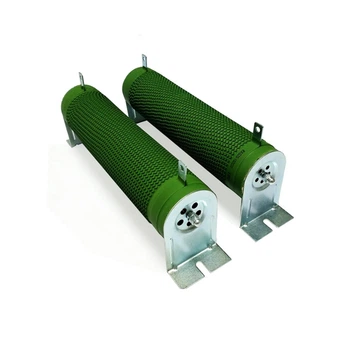

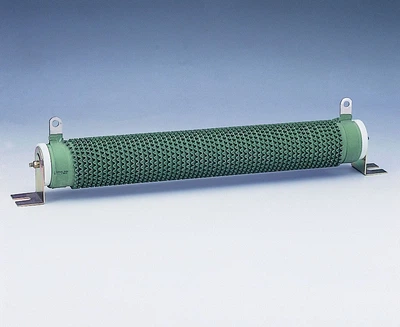

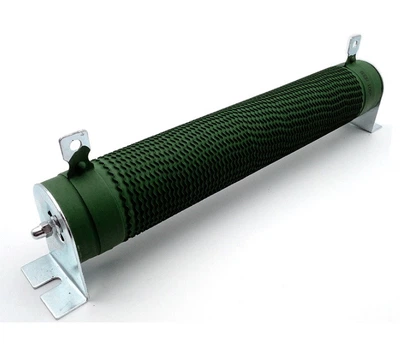

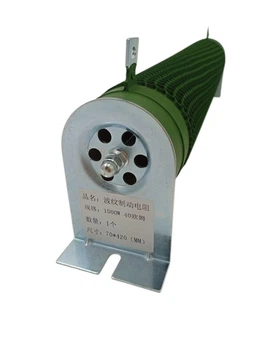

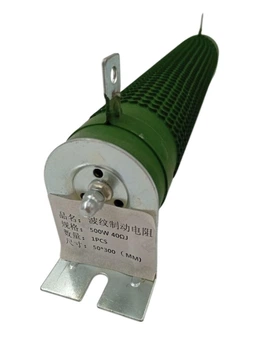

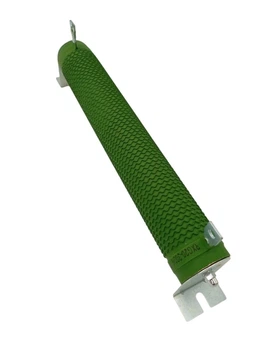

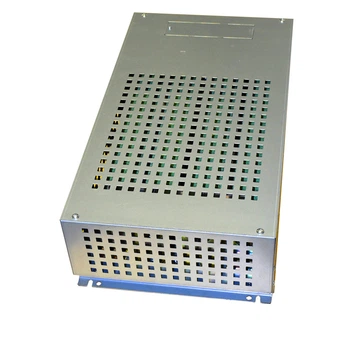

  • Проволочные трубчатые (открытые). Классическое решение на керамической трубке (степень защиты IP00). Быстро нагреваются и так же быстро остывают за счет отличной конвекции воздуха. Требуют обязательной установки в защитные шкафы с перфорацией.
  • Стальные крановые блоки. Наборные модули из штампованных стальных элементов. Предназначены для экстремальных нагрузок при длительном рекуперативном торможении (опускание тяжелых грузов башенными кранами, работа шахтных подъемников).

Алгоритм расчета параметров резистора

Выбор номинала «на глаз» недопустим: слишком высокое сопротивление не успеет сбросить энергию, а слишком низкое — сожжет тормозной транзистор.

  1. Проверка допустимого сопротивления. Откройте технический паспорт вашего частотного преобразователя. В нем строго указано минимально допустимое сопротивление (в Омах). Выбранный резистор должен иметь сопротивление равное или на 5-10% превышающее это паспортное значение.
  2. Расчет продолжительности включения (ПВ%). Оцените соотношение времени самого процесса торможения к общему времени рабочего цикла механизма. Если станок тормозит 10 секунд, а затем работает 90 секунд, показатель ПВ составляет 10%.
  3. Определение рассеиваемой мощности. Для легких режимов (ПВ до 10%) мощность резистора может составлять около 15-20% от номинальной мощности электродвигателя. Для тяжелых подъемных механизмов (ПВ 40-50%) мощность тормозного блока должна составлять от 50% до 100% мощности мотора.

Зависимость мощности резистора от режима работы (ПВ%)

Таблица помогает сориентироваться в выборе номинала тепловой мощности относительно мощности привода для различных задач.

Тип механизма Продолжительность включения (ПВ) Рекомендуемая мощность резистора от мощности ПЧ Пример применения
Легкий режим 8% - 10% 15% - 20% Конвейерные ленты, экструдеры, насосы (редкие остановки)
Средний режим 15% - 20% 30% - 40% Промышленные центрифуги, ткацкие станки
Тяжелый режим 40% - 50% 50% - 100% Лифты, крановые лебедки, наклонные эскалаторы
Практический совет от наладчиков: никогда не прокладывайте силовой кабель от частотника к тормозному резистору в одном лотке с сигнальными проводами датчиков или кабелями энкодера. При сбросе энергии (открытии чоппера) по этим проводам идут высокочастотные импульсы с напряжением до 800 Вольт. Если нет возможности разнести кабельные трассы, обязательно используйте для резистора экранированный кабель, а сами силовые жилы плотно свивайте между собой по всей длине с шагом 5-7 см. Это простое действие многократно снизит электромагнитные наводки на слаботочную автоматику шкафа.

Интеграция защиты от термического разрушения

При заклинивании тормозного транзистора (чоппера) в открытом состоянии, на резистор будет непрерывно подаваться напряжение около 700-800 Вольт. В таком сценарии резистор раскалится докрасна и сгорит за несколько минут, что может привести к пожару в электрощитовой. Для предотвращения аварии в профессиональных схемах управления обязательно используется биметаллический термоконтакт, установленный на корпусе резистора. При достижении температуры выше 150-200°C этот датчик размыкает цепь питания главного контактора, полностью обесточивая частотный преобразователь и останавливая подачу энергии на аварийный узел.
