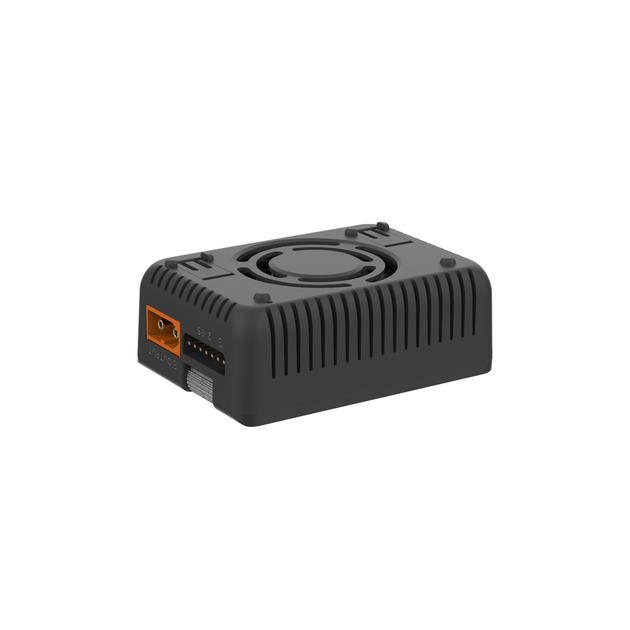

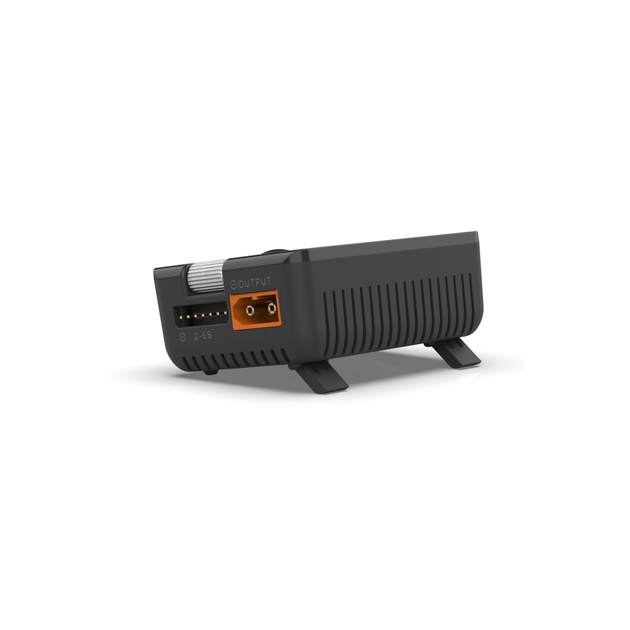

ToolkitRC M7 (TRC-M7)

ToolkitRC M7 - новая зарядка 2021 года. Достойная замена старенькой M6. Как и предшественница М6, М7 может питаться от внешнего блока питания или аккумулятора, тем самым позволяя использовать зарядку как в домашних условиях, так и "в поле". Блок питания в комплект не входит и преобретается отдельно.

Зарядное устройство оснащено разъемом XT-60 для подключения блока питания, а входное напряжение может находиться в диапазоне от 7 до 28 В. Производитель рекомендует использовать блок питания ToolkitRC ADP100

Основные изменения

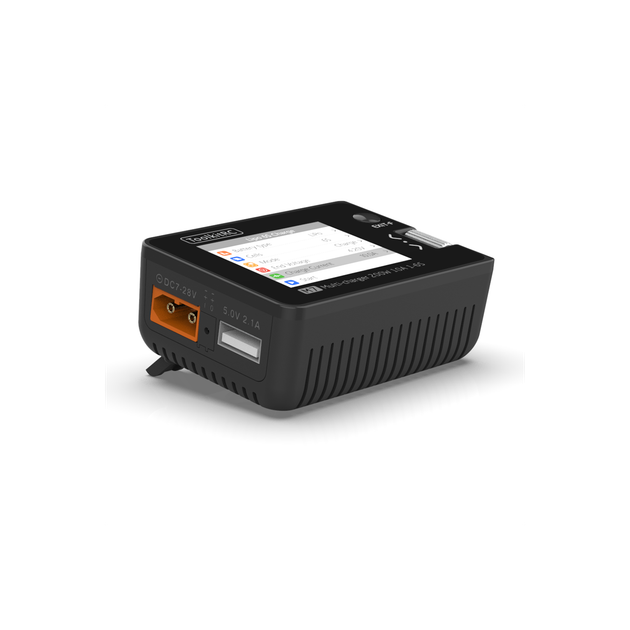

ToolkitRC M7 претерпела больших изменений по сравнению с М6, ее оснастили обновленной силовой частью, зарядное устройство стало мощнее, его выходная мощность составляет 200 Вт при токе 10 А, она обзавелась новым 2" ярким дисплеем 240*320. Производитель уверяет, что дисплей отлично читается на ярком солнце. Основные органы управления заменены на удобное навигационное колесо. Зарядка, по прежнему, может заряжать и баллансировать аккумуляторы до 6S.

Улучшенный интерфейс

Обновленные интерфейс стал еще приятнее, цветовая схема стала более читаема, а увеличенная диагональ экрана позволила немного изменить внешний вид и разместить элементы более удобно. Одним словом - пользоваться новой зарядкой стало гораздо приятнее.

Не просто зарядка

ToolkitRC M7 это не просто зарядное устройство - это настоящий многофункциональный комбайн.

Функция зарядки аккумуляторов

M7 может заряжать 6 типов аккумуляторов: LiPol, LiHV, LiFe, Lion, NiMh, и PB

• LiPol: аккумулятор с номинальным напряжением 3.70 В и полностью заряженный аккумулятор 4.20 В.
• LiHV: часто называют высоковольтной литиевой батареей с номинальным напряжением 3.85 В и полностью заряженной батареей 4.35 В.
• LiFe: часто упоминается как железно-литиевая батарея с номинальным напряжением 3.30 В и полностью заряженной батареей 3.60 В.
• Lion: часто упоминается как литий-ионная батарея с номинальным напряжением 3.60 В и полностью заряженной батареей 4.10 В.
• NiMh: номинальное напряжение 1.20 В
• PB: часто называют свинцово-кислотными батареями, номинальное напряжение 2.00 В

К батареям LiPol, LiHV, LiFe, Lion могут применяться функции: зарядка (Charge), разрядка (DisCHG) и хранение (StoCHG), а батареи типа NiMh, и PB - только зарядка и разрядка, так как режим хранения для таких батарей не характерен.

Измерение внутреннего сопротивления

Зная внутреннее сопротивление аккумулятора можно примерно определить его техническое состояние, особенно это полезно для многобаночных аккумуляторов, где каждая банка может иметь разное сопротивление. А для тех, кто собирает Lion сборки самостоятельно эта функция просто необходима, ведь тут важно подобрать аккумуляторы с максимально одинаковым сопротивлением при прочих равных характеристиках.

Измерение входных сигналов

С помощью Toolkit M7 можно проводить замеры некоторых сигнальных шин, которые используются в FPV хобби, а именно: PWM, PPM и SBUS.

• При измерении PWM устройство покажет: длину импульса, частоту и временной интервал между импульсами.
• При измерении PPM сигнала, нам доступно 8 каналов, каждый из которых будет изображен отдельно и указано его текущее значение.
• Примерно так же устроено и тестирование SBUS, но в этом случае нам уже доступно 16 каналов и значение статусного бита.

Генератор тестовых сигналов

Функция генерации сигналов внешне схожа с функцией тестирования, но в данном режиме устройство генерирует PWM PPM и SBUS, нам предоставлена возможность самостоятельно менять значение каналов.

Тестирование регуляторов оборотов

В данном режиме можно протестировать регулятор оборотов совместно с двигателем, в этом режиме устройство покажет напряжение аккумулятора и ток потребляемый мотором при разном положении "ручки газа". Положение "ручки газа" можно регулировать самостоятельно.

Режим блока питания

Еще одна интересная функция, позволяет переключить зарядное устройство в режим блока питания с ограничением по напряжению и силе току. Будет полезна при использовании зарядки в качестве блока питания, а так же в качестве Smoke Tester. Устанавливая минимальный выходной ток, можно провести смоук тест новособранного дрона.

Основные характеристики:

Характеристики:
