Конструктивні особливості кримперів
Кримпер — електромонтажний інструмент як спеціальні прес-кліщі для під’єднання комп'ютерних, електричних або телекомунікаційних кабелів до вузлового роз'єму або зчленування між собою за допомогою обтиснення (опресування) їхніх кінців. Основна їхня відмінність від звичайних пасатижів у конструкції губок, частіше об'єднаних за допомогою шарніра. На внутрішніх їх поверхнях змонтовані матриці — особливі виїмки під конкретні розміри обтискних втулків. У разі стискання держаків матриці змикаються через шарнір або паралельно одна відносно одної, обтискаючи наконечник, у якому надійно фіксується провід.
Обтискні кліщі, або кримпери, конструктивно складаються з декількох компонентів:
- важелі-держаки в оболонках із діелектричного матеріалу,
- плоскогубці для захоплення наконечників і зачищення проводу,

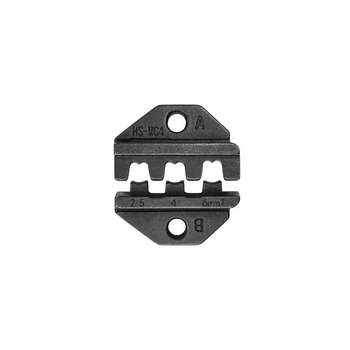

- змінні насадки для обтиснення наконечників,
- зворотна пружина,
- шарнірний механізм, що збільшує зусилля,

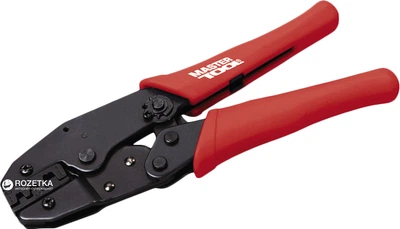

- фіксувальна тріскачка для обмеження сили стискання.

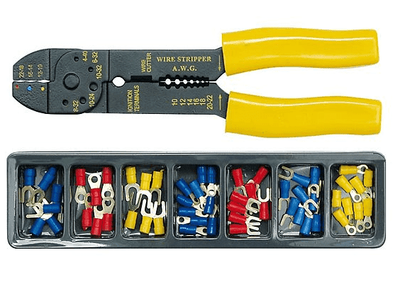

Деякі моделі комплектуються різцями, що дають змогу вирівнювати й очищати кінці кабелю. Для опресування шлангів, металопластикових труб або інших конструкцій великого діаметра застосовуються ручні прес-кліщі, обладнані спеціальним підсилювачем. Він може бути як додатковий важіль або гідравлічний привод.

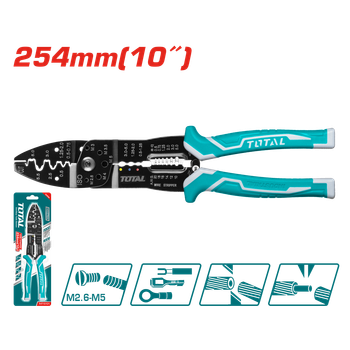

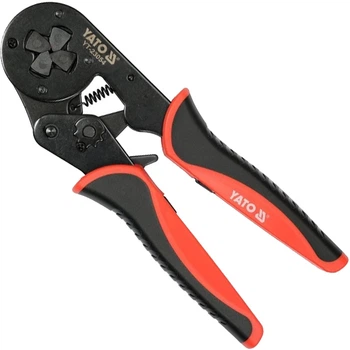

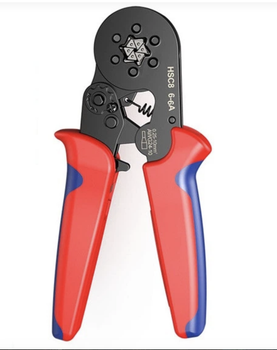

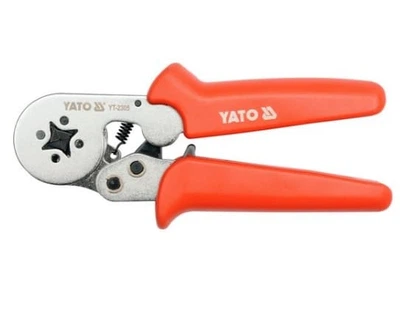

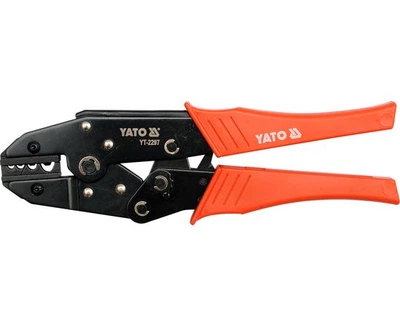

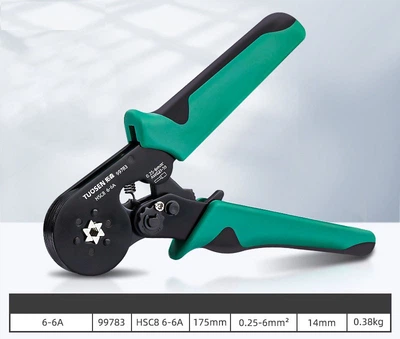

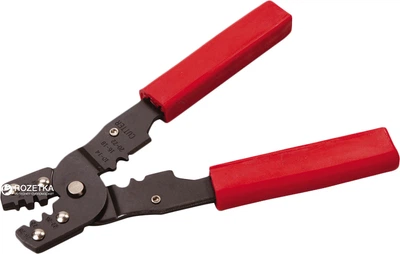

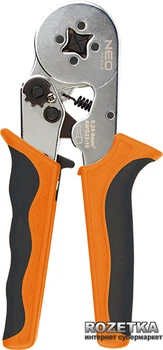

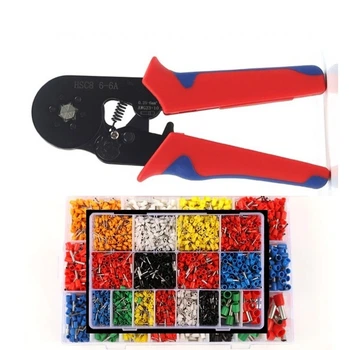

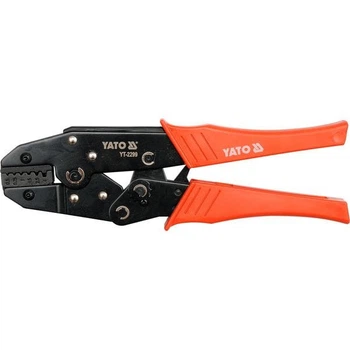

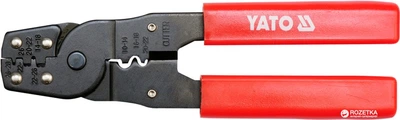

З урахуванням механізму стискання робочих поверхонь розрізняють три конструкції кримперів: ножичні, висувні або втулкові. У першому випадку інструмент для затискання схожий на звичайні кліщі або пасатижі. Застосовується для роботи з різними типами наконечників. Вада такої конструкції в нерівномірних зусиллях на стискання за довжиною губок. У другому варіанті матриці стискаються паралельно одна до одної, забезпечуючи однакові зусилля по всій поверхні. Їхня вада у неможливості роботи з фасонними клемами великої ширини. Втулкові кліщі обтискають наконечник відразу з декількох боків, частіше з чотирьох, рідше — з п'яти або шести. Застосовуються для опресовування тільки штировими клемами.
Різновиди кримперів у каталозі ROZETKA

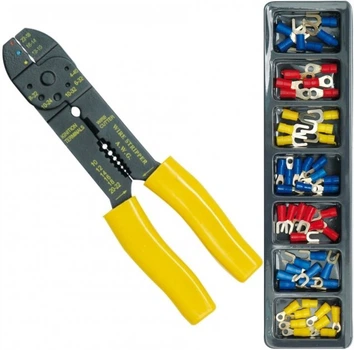

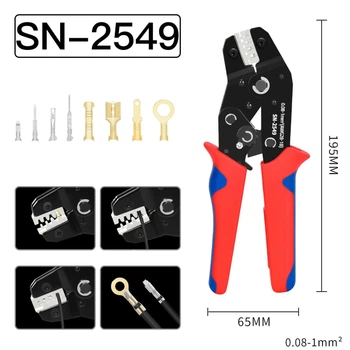

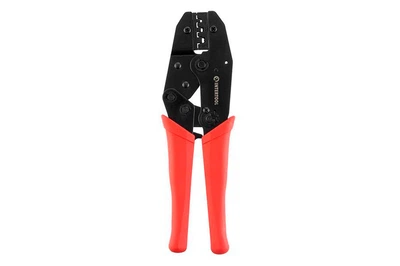

Кримпери поділяються на два різновиди: кабельні або контактні. Обтискачі кабелю призначені для з'єднання двох проводів через зчленування очищених від ізоляції кінців усередині спеціального втулка. Кліщі для обтиску контактів забезпечують опресовування багатожильного кабелю різними типами наконечників:
- Петльові . Використовуються для окінцювання багатожильного кабелю конектором як петля або плоска літера «О». В отвір потім закручується контактний гвинт.
- Вилкові . Ідентичні попередньому варіанту, за винятком того, що клеми вироблені як літера «U». Кінці можуть бути плоскими або загорненими — штифтовими.

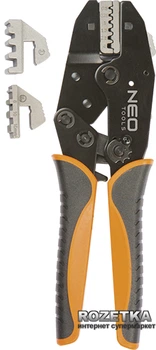

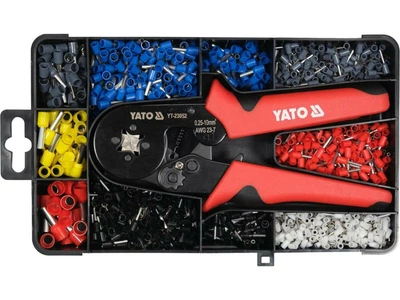

- Гільзи . Наконечники циліндричної форми забезпечують добрий контакт за мінімальної ймовірності пошкодження або обриву проводів.
- Ножові . Використовуються для під’єднання проводів силової електроніки, серед них автоклеми.

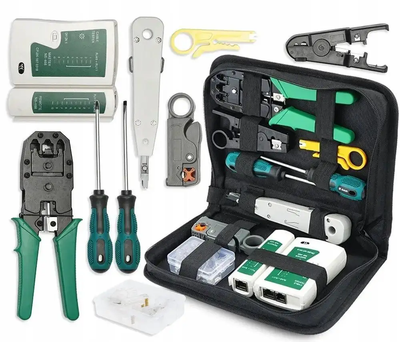

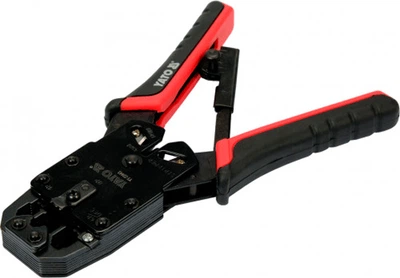

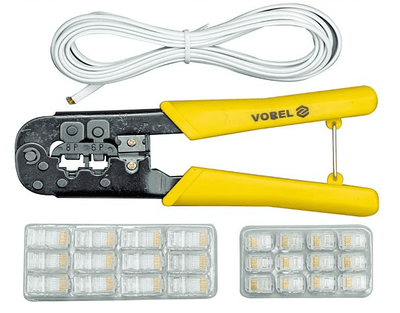

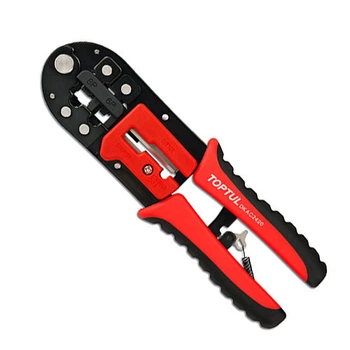

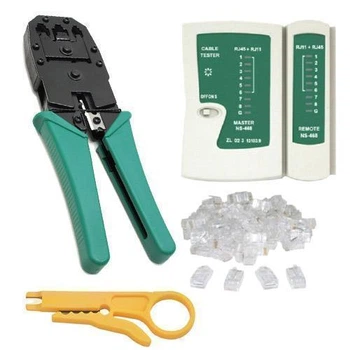

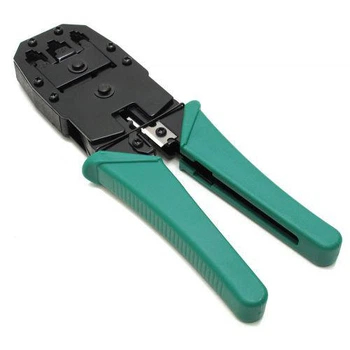

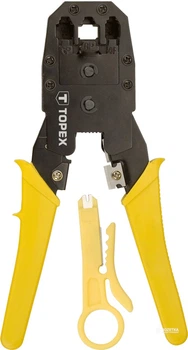

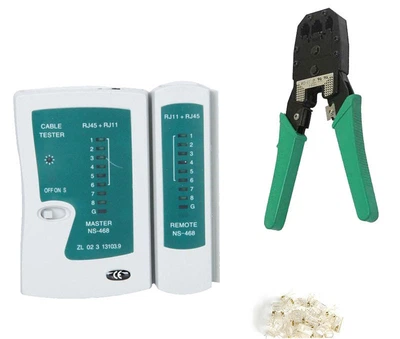

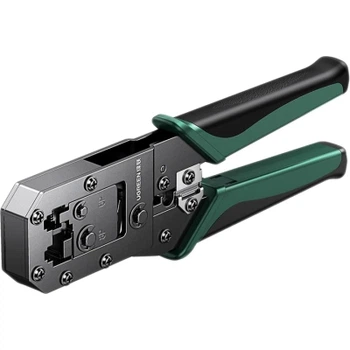

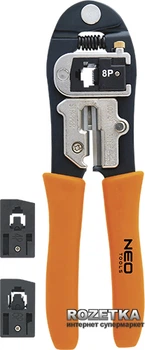

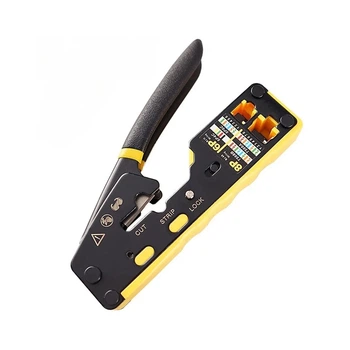

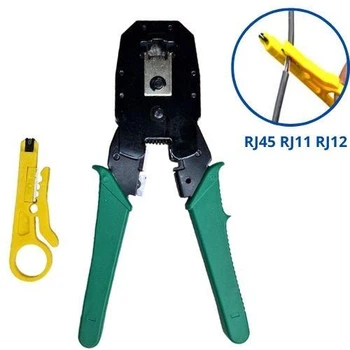

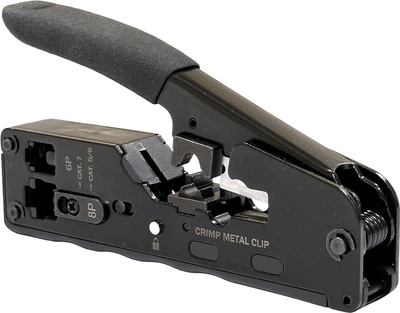

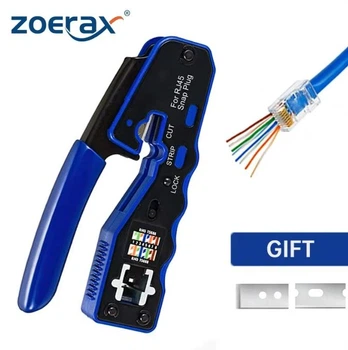

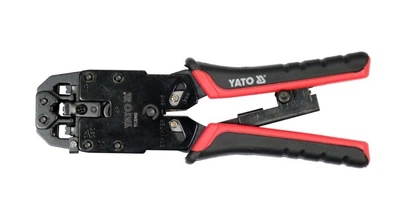

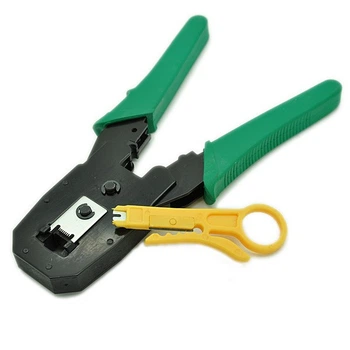

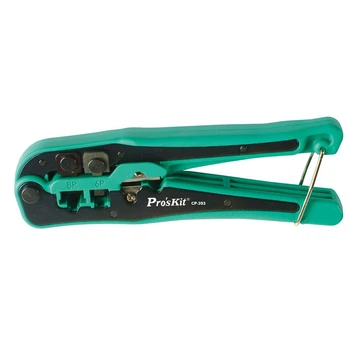

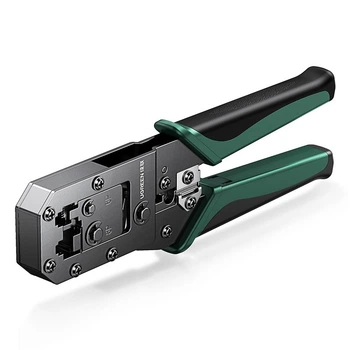

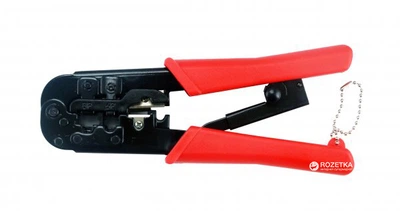

- Спеціальні . Застосовуються для під’єднання коаксіального кабелю, кручених пар, інших типів проводів під час побудови мереж із монтажем у роз'єми, відповідної конфігурації.

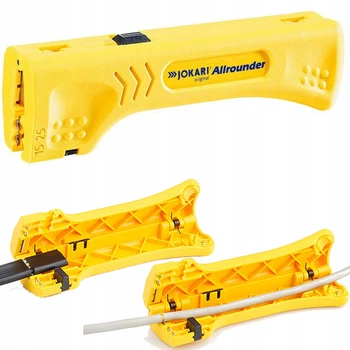

У каталозі ROZETKA можна купити кримпери універсального або вузькоспеціалізованого типу, наприклад, стрипер . Виконайте такі дії:

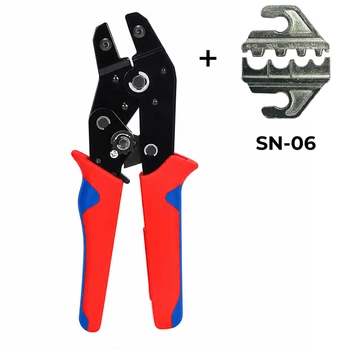

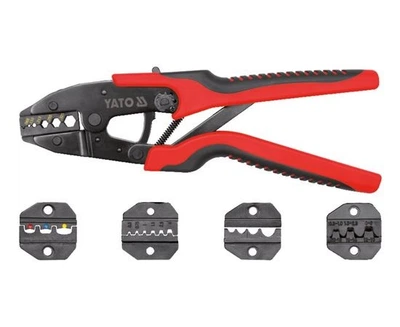

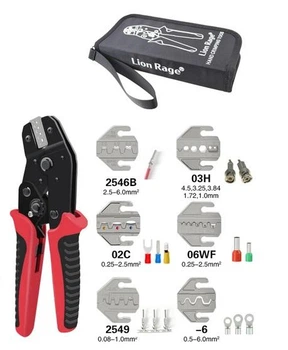

- Установіть змінні матриці або оберіть потрібний розмір відповідно до конфігурації наконечника або типу клем.
- Зафіксуйте конектор між губками обтискного інструмента.
- Очищені та відформовані кінці крученої пари або кабелю обробіть спеціальною пастою.
- Надягніть на провід невеликий шматок теплоізолювального обплетення.
- Вставте жили кабелю у відповідний циліндричний отвір наконечника до грані.
- Стисніть держаки кліщів до повного обтиснення конектора. У разі потреби повторіть цю процедуру до появи характерного клацання.
- Відпустіть держаки, зворотна пружина звільнить готовий до під’єднання наконечник.
- Шматок обплетення посуньте до місця з'єднання, прогрійте феном.
![Шестигранні кліщі (кримпер) 0.08-16мм.кв, для опресовування наконечників та гільз [SO16-6] TACTIX](https://content.rozetka.com.ua/goods/images/big_tile/661600436.jpg)

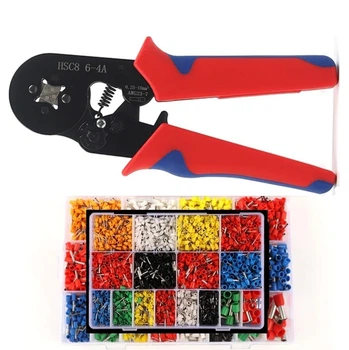

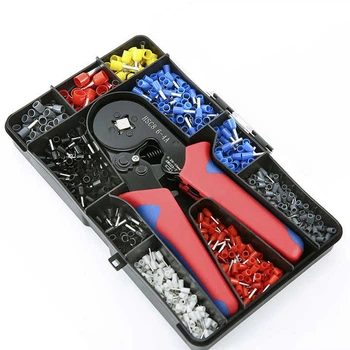

![Набір наконечників (1200шт) і чотиригранний обтискний інструмент HSC8 6-4 [DART.E1] TACTIX](https://content.rozetka.com.ua/goods/images/big_tile/441951086.jpg#primacyToken=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJleHAiOjE3ODE4MjA5MTAsInBheWxvYWQiOiJ7XCJwZ1wiOjUxMjQwODgwLFwiY1wiOjY4NzU5LFwiY3RcIjoxLFwiY3BjXCI6MC41Nzk5OTk5ODMzMTA2OTk1LFwic2NcIjo3LFwicGxcIjozLFwiY2lkXCI6NDY2MDIwMixcInBcIjo1NixcImdcIjoyfSJ9.VPiWJTt5VJeyvK3nbZRiiXOGkJA6kvNwrPL11eTuYK0;primacySource=catalog)
