Організація масштабних електромереж: підбір кабельних лотків

Коли мова заходить про прокладання десятків силових та інформаційних ліній у паркінгах, торгових центрах, виробничих цехах або просторих котеджах, звичайні пластикові кабель-канали не справляються з навантаженням. На допомогу приходять металеві кабельні лотки — міцні несучі конструкції, призначені для відкритого прокладання великих обсягів кабелю. Вони забезпечують надійний механічний захист, природне охолодження провідників під навантаженням і дозволяють легко масштабувати мережу, додаючи нові лінії без демонтажу існуючої системи.

Типи конструкцій для різних інженерних завдань

Архітектура кабельної траси значною мірою залежить від специфіки приміщення та вимог до охолодження проводів. Виробники пропонують кілька базових модифікацій лотків, кожна з яких вирішує свій спектр завдань:

  • Перфоровані лотки: Найуніверсальніший варіант. Отвори в основі та бортах забезпечують хорошу вентиляцію кабелів, перешкоджають скупченню конденсату і дозволяють легко фіксувати пучки проводів пластиковими стяжками прямо до корпусу лотка.
  • Глухі (неперфоровані) лотки: Застосовуються в парі зі щільною кришкою для створення максимально закритої траси. Забезпечують найвищий ступінь захисту від пилу, бруду, тирси та прямого потрапляння рідин. Оптимальні для деревообробних цехів та запилених виробництв.

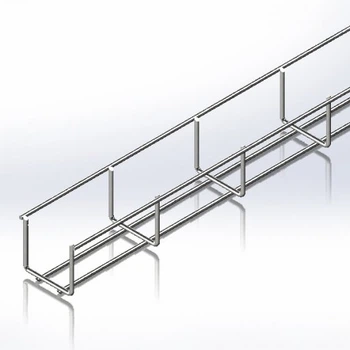

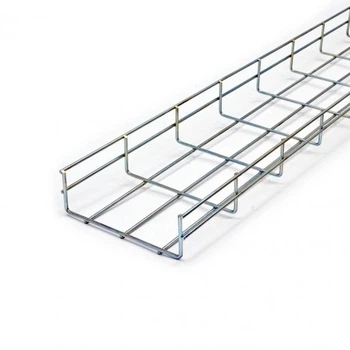

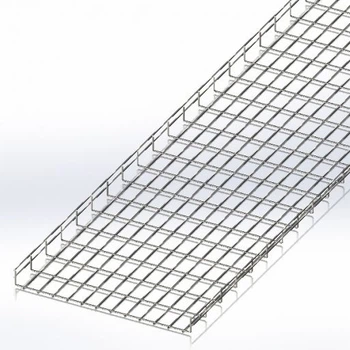

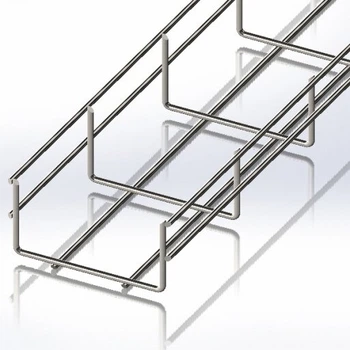

  • Дротяні (сітчасті) лотки: Виготовляються зі звареного сталевого дроту. Відрізняються мінімальною вагою, забезпечують 100% вентиляцію траси і не накопичують на собі пил. Є абсолютним стандартом для серверних кімнат, дата-центрів та харчової промисловості.
  • Сходові лотки (кабельрости): Потужні конструкції, що складаються з двох поздовжніх напрямних, з'єднаних перемичками. Витримують колосальні вагові навантаження і призначені для укладання важких броньованих силових кабелів великого перерізу.

Ключові параметри проєктування підвісних трас

Щоб змонтована конструкція не провисла з часом і забезпечувала безпеку інфраструктури, під час вибору елементів необхідно враховувати низку технічних характеристик:

  1. Розрахунок несучої здатності: Сумарна вага всіх прокладених кабелів не повинна перевищувати допустиме навантаження на метр лотка. При цьому завжди слід закладати резерв у 25-30% для майбутньої модернізації мережі.
  2. Вибір товщини металу: Для легких слабкострумових трас достатньо товщини сталі 0.5–0.7 мм. Для силових кабелів і широких прольотів (відстань між точками кріплення понад 1.5 метра) потрібен метал товщиною від 1.0 до 1.5 мм і вище.
  3. Тип антикорозійного покриття: Для сухих опалювальних приміщень застосовується стандартне оцинкування за методом Сендзіміра. Для вологих зон, неопалюваних складів або вулиці потрібне гаряче цинкування (занурення в розплав), що створює товстіший захисний шар.

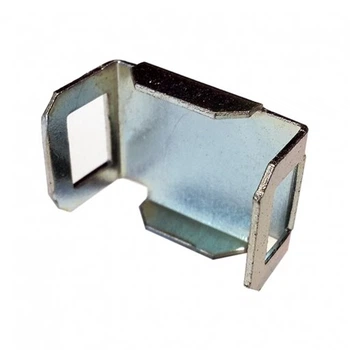

  4. Комплектація фасонними деталями: Повороти, розгалуження і перепади висот траси повинні виконуватися виключно за допомогою заводських кутів, Т-відводів і хрестовин. Це гарантує дотримання безпечного радіусу вигину кабелю і зберігає цілісність захисної оболонки жил.

Порівняння модифікацій лотків за умовами експлуатації

Тип конструкції Рівень вентиляції траси Захист від зовнішніх факторів Рекомендована сфера застосування
Дротяний Максимальний (100%) Відсутній (відкрите прокладання) Серверні, чисті приміщення, СКМ
Перфорований Середній Базова (при використанні кришки) Торгові зали, паркінги, офісні центри
Глухий Відсутній (схильність до нагрівання) Максимальна (захист від пилу і бризок) Промислові цехи, агресивні середовища
Сходовий Високий Відсутній Магістральні силові лінії, шахти
При підгонці оцинкованих лотків за довжиною багато монтажників використовують кутову шліфувальну машину (болгарку). Це груба помилка! Висока температура від абразивного диска моментально випалює захисний шар цинку на кілька міліметрів навколо різу, і в цих місцях метал почне іржавіти вже через пару місяців. Металеві лотки потрібно різати виключно ручною ножівкою по металу, а дротяні — спеціальними болторізами. Якщо застосування болгарки не уникнути, зріз необхідно відразу ж обробити спреєм холодного цинкування.

Довговічність та масштабованість інженерних мереж

Використання металевих лотків переводить електромонтаж на професійний рівень. Грамотно спроєктована траса забезпечує не тільки ідеальний порядок у комунікаціях, а й вільний доступ для ревізії, а також оптимальний температурний режим для роботи провідників під високим навантаженням. Якісне антикорозійне покриття і жорстка геометрія конструкцій гарантують, що кабеленесуча система прослужить десятиліттями, надійно утримуючи всю кровоносну систему вашого об'єкта.
