Розвиток мікроелектроніки призвів до зміни технології паяння. Застосування традиційних паяльників не може забезпечити належної якості роботи із сучасними монтажними платами, для цього застосовуються паяльні станції.
Різновиди й особливості паяльних станцій
Обладнання для паяння має відповідати декільком вимогам:
- необхідний температурний режим, що запобігає перегріванню радіодеталей;
- захист від статичної напруги та струмів коротких замикань;
- можливість роботи зі свинцево-олов'яними та безсвинцевими припоями;
- гарантування безпечного демонтажу деталей.
Залежно від потреб можна купити в Україні паяльні станції декількох типів, що розрізняються за функціональними можливостями, типом нагрівання, системою контролю й габаритами:

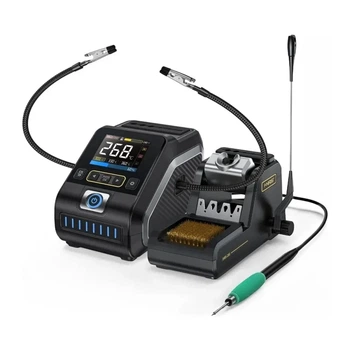

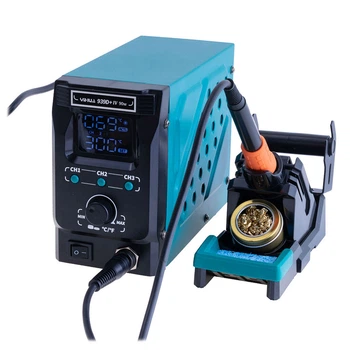

- Настільні станції.Призначені для роботи в побутових і професійних умовах. Складаються з окремого блока керування, підставки-тримача, одного або декількох паяльних інструментів та іншого оснащення.

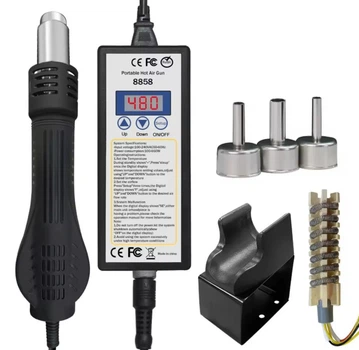

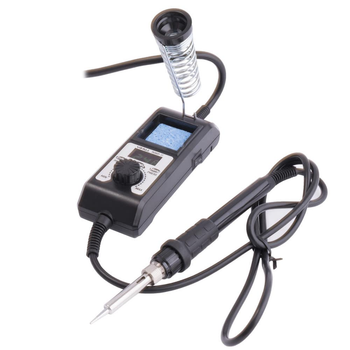

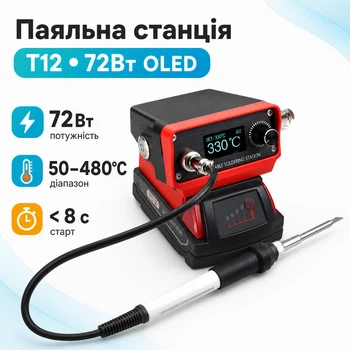

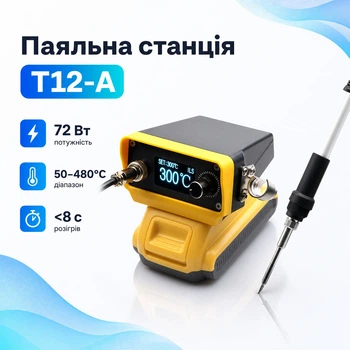

- Портативне обладнання для паяння.Оснащені малогабаритним блоком керування й одним паяльником. Оптимальні для виїзних робіт.
Бренди виробників, що випускають найбільш зажадане обладнання для паяння:

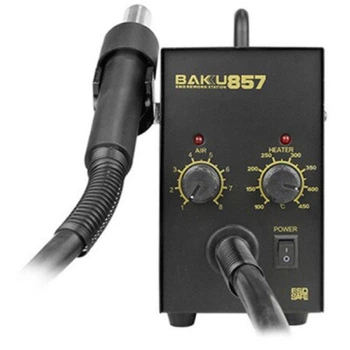

- Baku, недорогі паяльні станції, переважно випускаються термоповітряні;
- Quick, паяльне обладнання та комплектуючі високої якості.

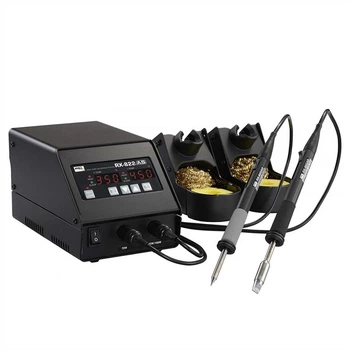

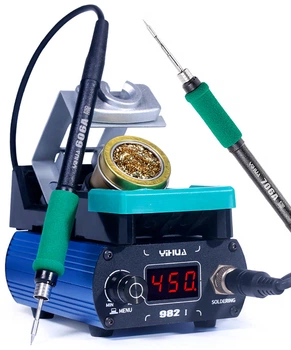

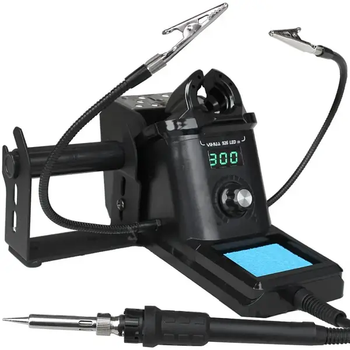

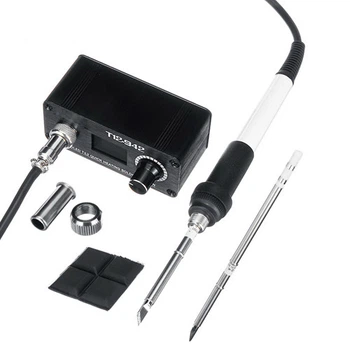

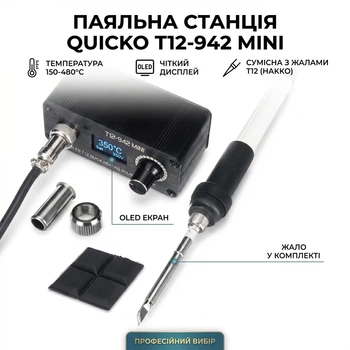

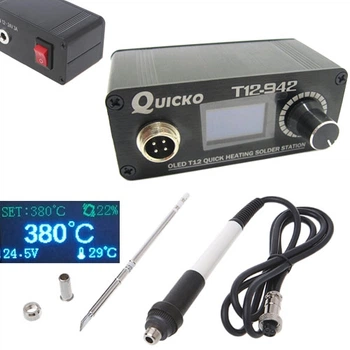

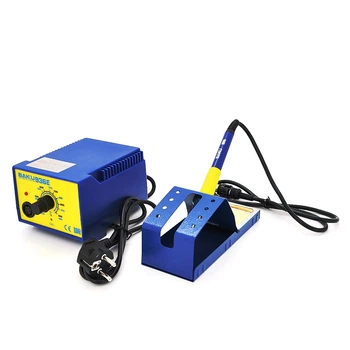

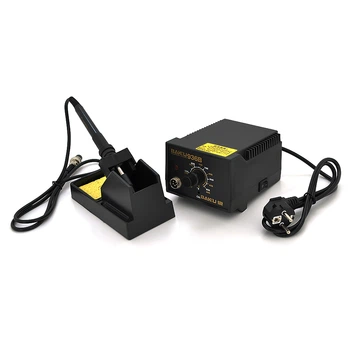

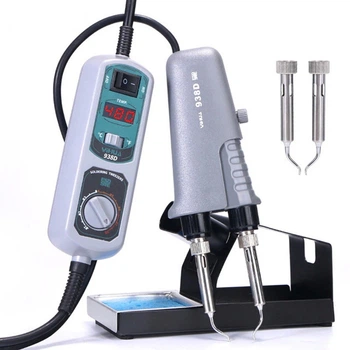

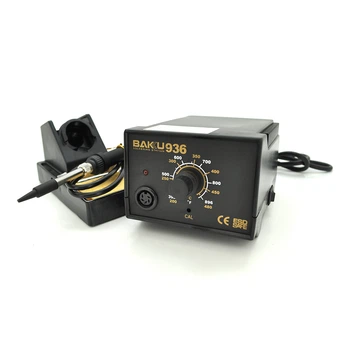

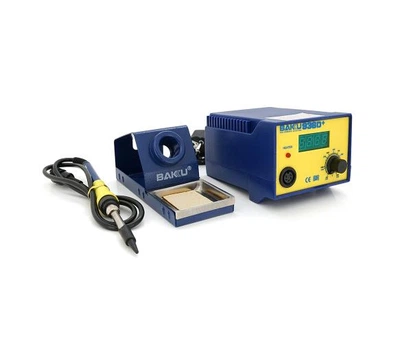

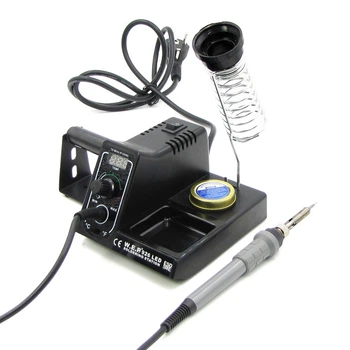

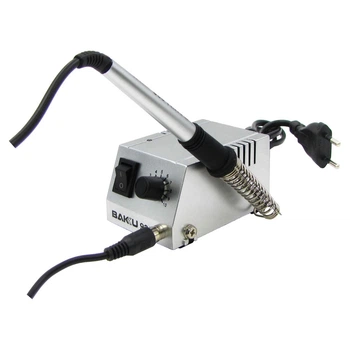

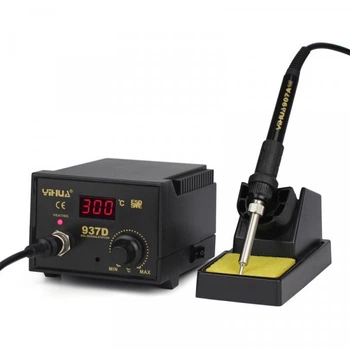

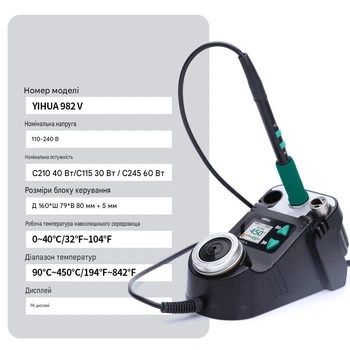

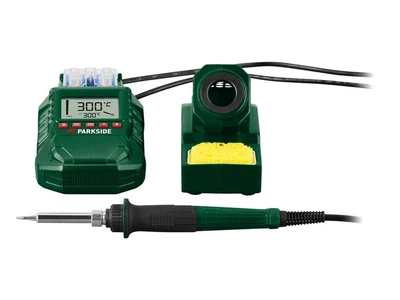

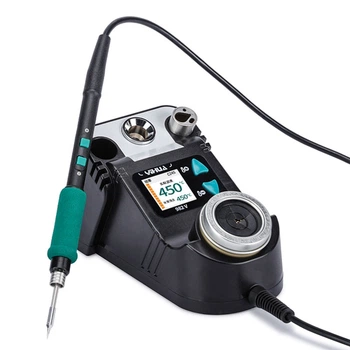

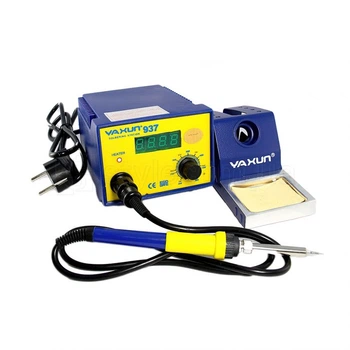

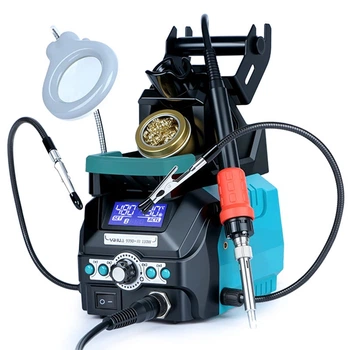

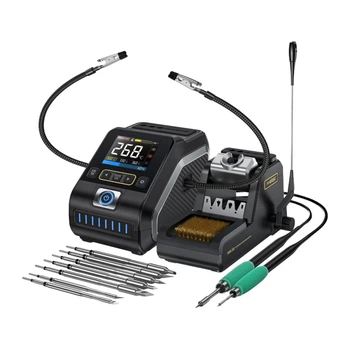

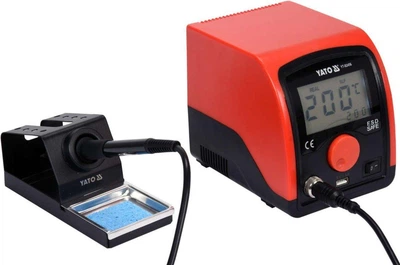

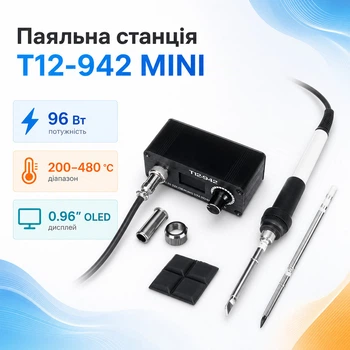

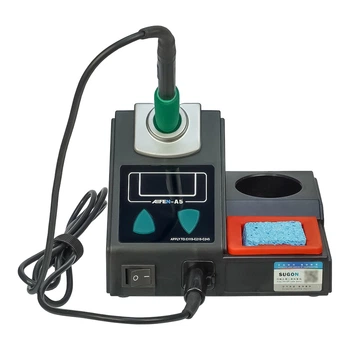

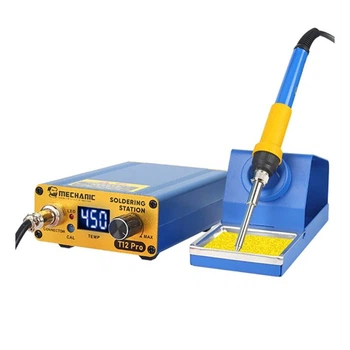

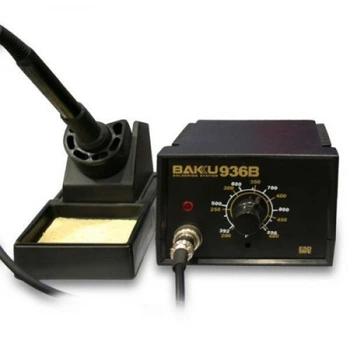

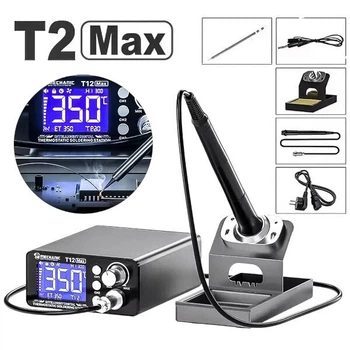

Контактні паяльні станції
Робочим елементом здебільшого слугує паяльник з індукційним нагрівальним елементом. Можуть обладнуватися двома різновидами регулювання температури:
- аналоговим, з виставленням температурного значення на шкалі регулятора;

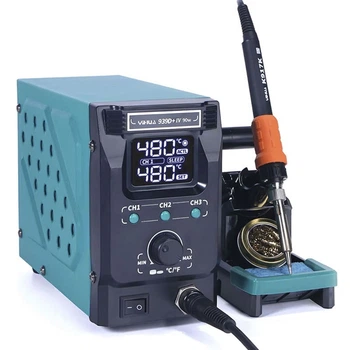

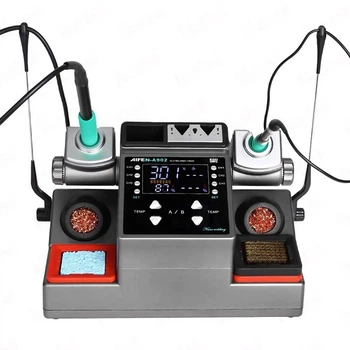

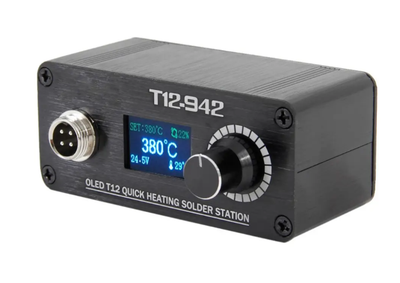

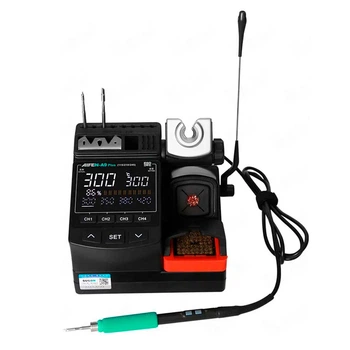

- мікропроцесорним, з PID-контролером і цифровим дисплеєм.
Цифрове керування дає змогу виставляти точний рівень нагрівання, необхідний для поверхневого SMD монтажу. Контактні станції застосовуються під час роботи з різними типами припою.

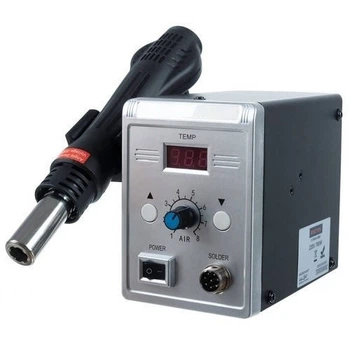

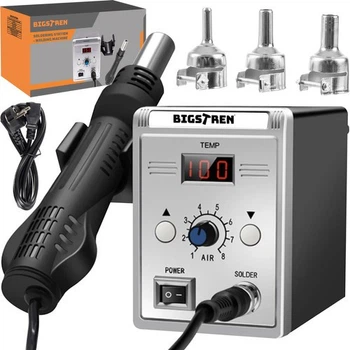

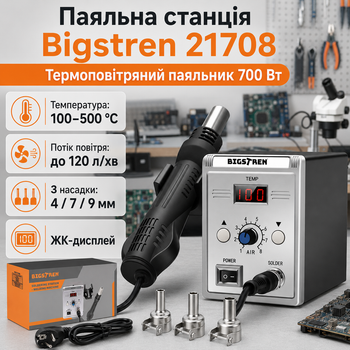

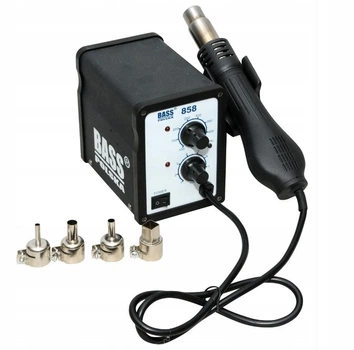

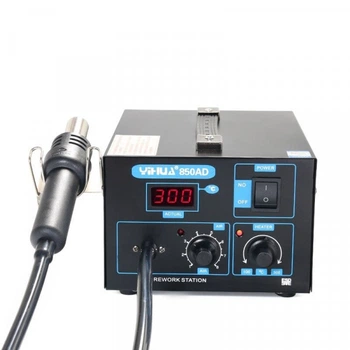

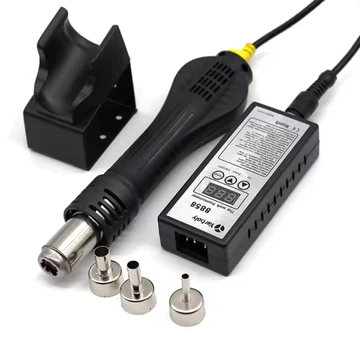

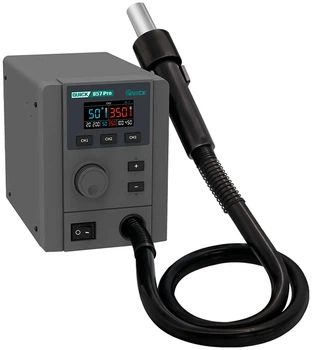

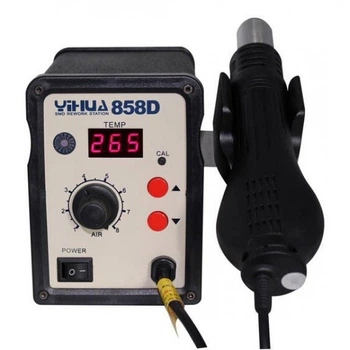

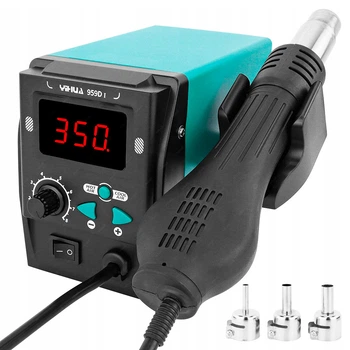

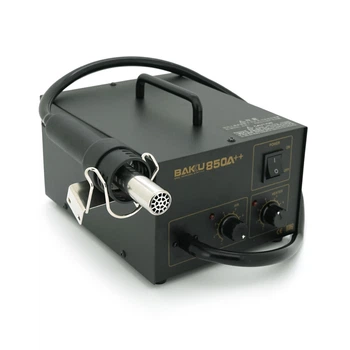

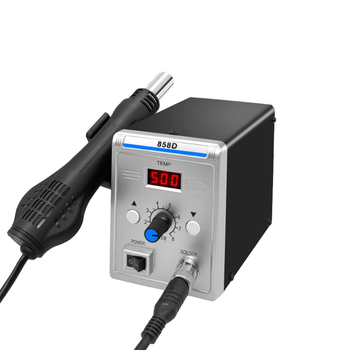

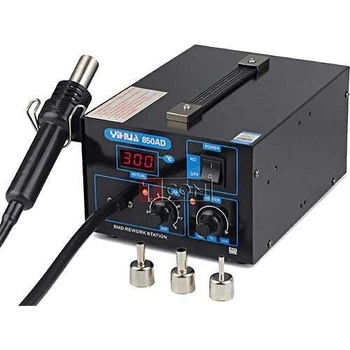

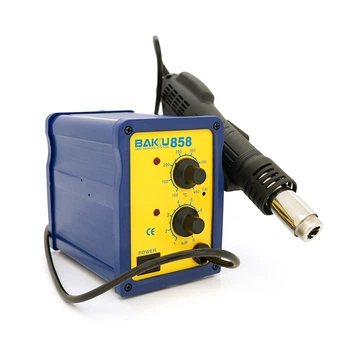

Термоповітряні паяльні станції
Належать до безконтактного обладнання для паяння, застосовуються для поверхневого монтажу радіодеталей. Нагрівання відбувається гарячим повітряним потоком, що надходить через спеціальний фен. Є два типи термоповітряних станцій:

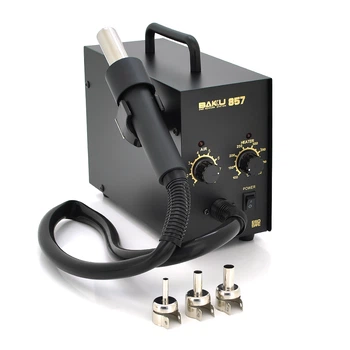

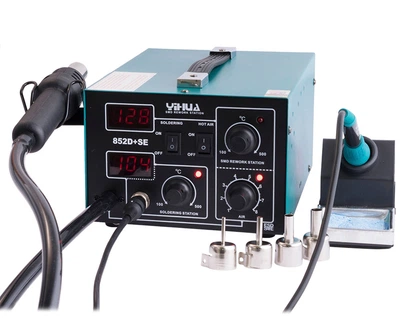

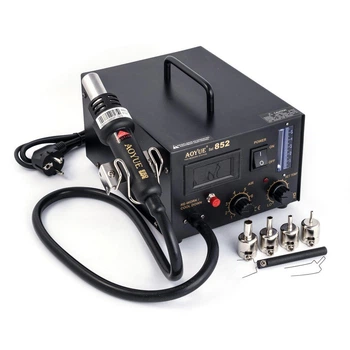

- Компресорна. У корпусі фена розміщена спіраль нагрівання, компресор міститься в загальному блоці керування обладнанням. Вада таких станцій — потреба підведення до термофена повітряного шланга. Це може заважати руху оператора.
- Турбінна.Вентилятор, що подає повітря до нагрівального елемента, міститься в корпусі фена. Компактність пристрою забезпечується застосуванням безщіткових двигунів.
Термоповітряні паяльні станції комплектуються насадками з різними формами й діаметром сопел, що дають змогу обрати оптимальний режим нагрівання. Регулювання потужності потоку й температури відбувається регуляторами, які можуть бути на корпусі фена або в блоці керування.

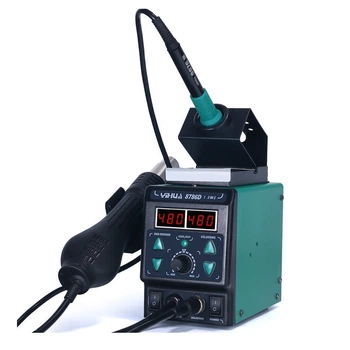

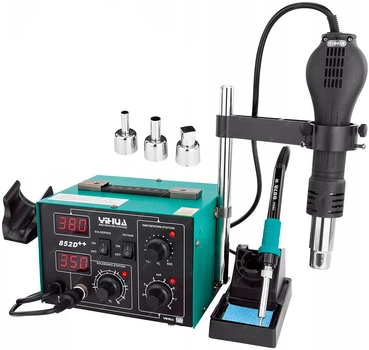

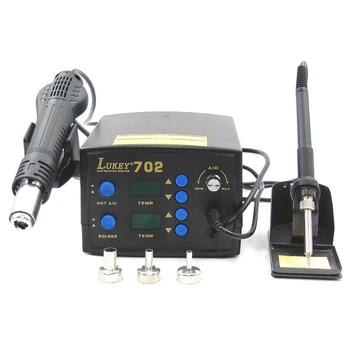

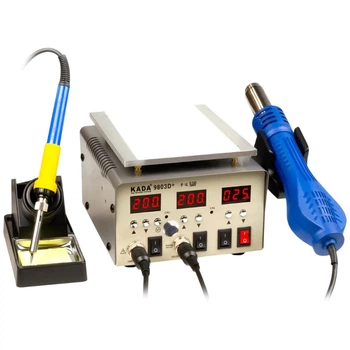

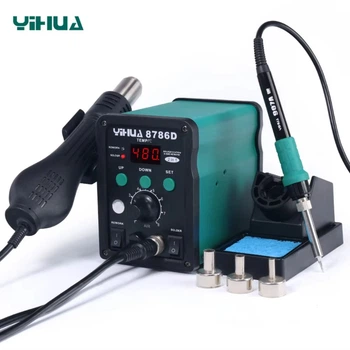

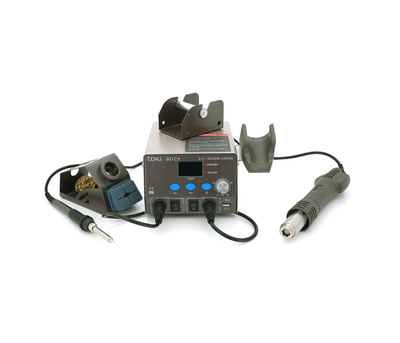

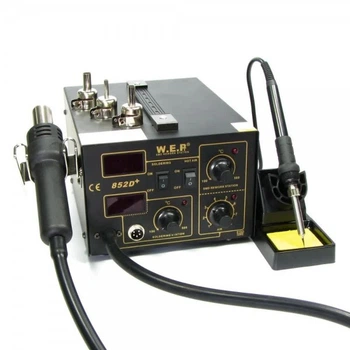

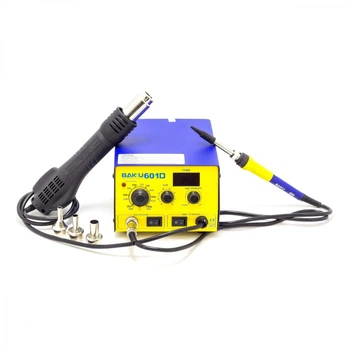

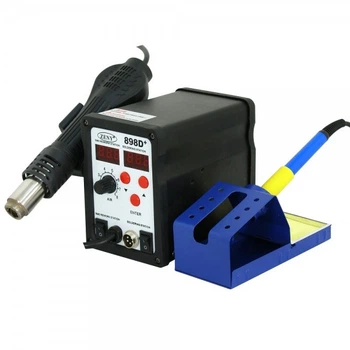

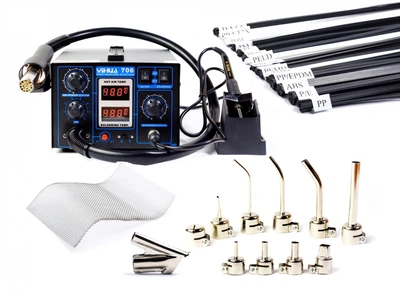

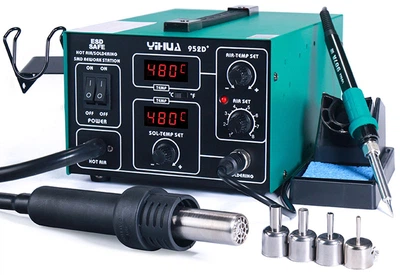

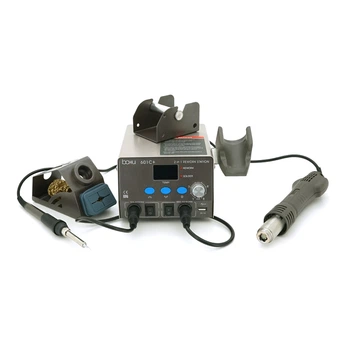

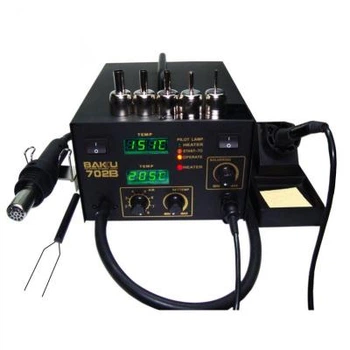

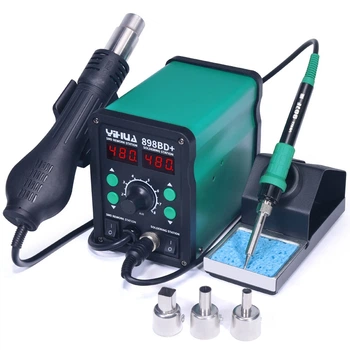

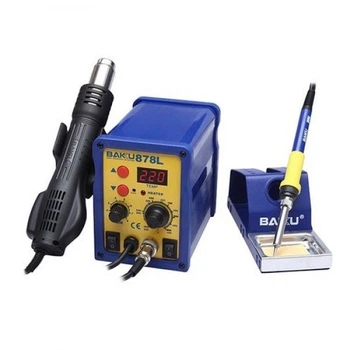

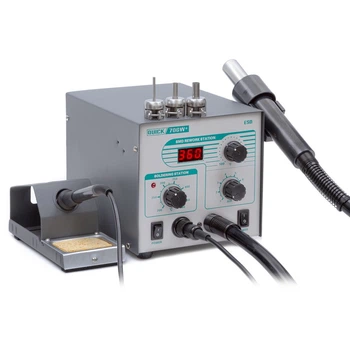

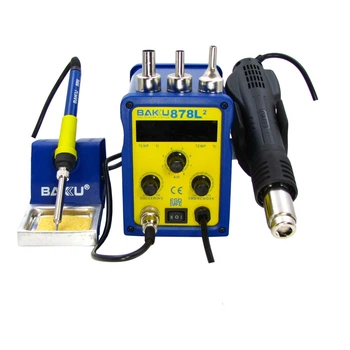

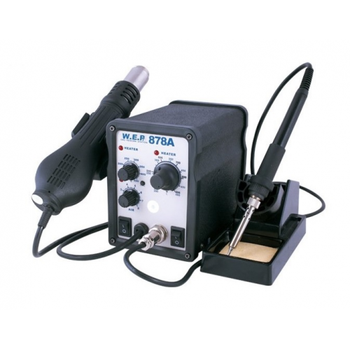

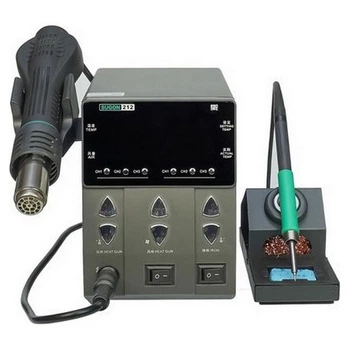

Комбіновані станції обладнані феном і контактним паяльником для розширення функційності.

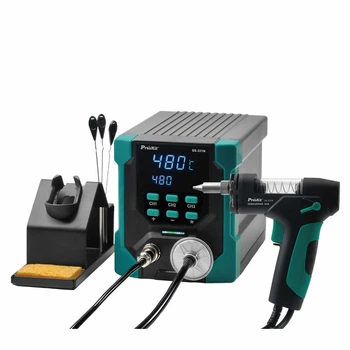

Демонтажні паяльні станції
Основна відмінність від обладнання інших типів — наявність вакуумного насоса, який забезпечує відведення розтоплення припою. Застосовуються для демонтажу деталей з одношарових і двошарових монтажних плат.
Професійні ремонтні комплекси обладнуються монтажним і демонтажним паяльниками, термоповітряним феном. Мікропроцесорний блок керування з дисплеєм забезпечує роботу на всіх необхідних режимах температури та потужності.
Інфрачервоні паяльні станції
Безконтактне радіотехнічне паяльне обладнання, оптимальне для професійного монтажу і демонтажу BGA компонентів. В основному корпусі станції монтується електронна система керування, блок попереднього підігрівання і тримачі монтажної плати.
Процес паяння відбувається інфрачервоним нагріванням вмонтовного елемента до температури топлення припою, попередньо нанесеного на плату. На відміну від термоповітряних станцій, ІЧ-станція унеможливлює відпаювання сусідніх елементів і їх випадкове здування з плати. Висока ціна обладнання обмежує сферу застосування, зазвичай використовується у великих сервісних центрах.
