Пігтейли: види, призначення та критерії вибору оптичних та радіочастотних монтажних шнурів

Пігтейл (від англ. pigtail — «поросячий хвіст») являє собою короткий відрізок кабелю, оконцьований коннектором лише з одного боку. Купити пігтейли в інтернет-магазині ROZETKA необхідно фахівцям з монтажу волоконно-оптичних ліній зв'язку (ВОЛЗ), системним адміністраторам та радіоінженерам для оконцювання лінійних кабелів всередині патч-панелей, кросів або обладнання. Використання заводських пігтейлів гарантує мінімальні внесені втрати та високу надійність з'єднання, оскільки роз'єм монтується в промислових умовах з прецизійним поліруванням. Підбір відповідного компонента ґрунтується на типі волокна або коаксіалу, виді коннектора та довжині кабелю.

Основні різновиди пігтейлів за типом сигналу

Залежно від середовища передачі даних, пігтейли поділяються на дві принципово різні категорії:

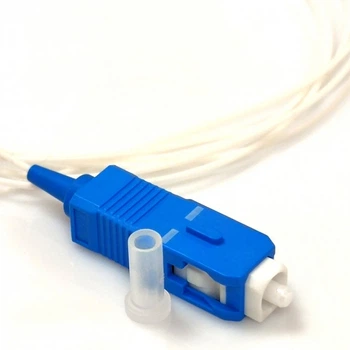

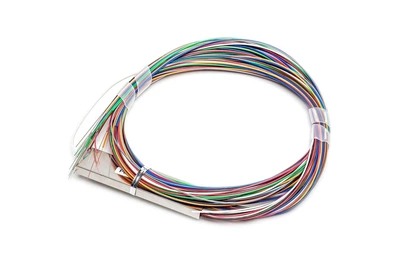

  • Оптичні пігтейли: відрізки оптичного волокна в буферному покритті (зазвичай 0.9 мм), призначені для зварювання з жилами магістрального кабелю.

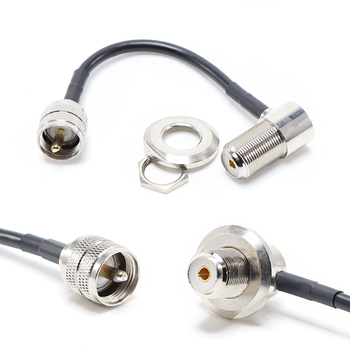

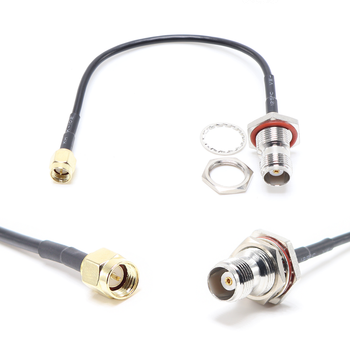

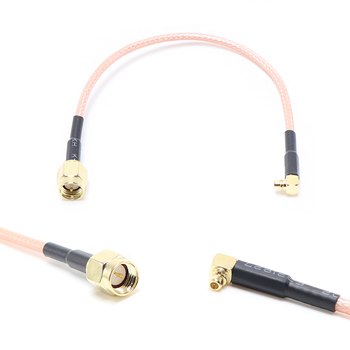

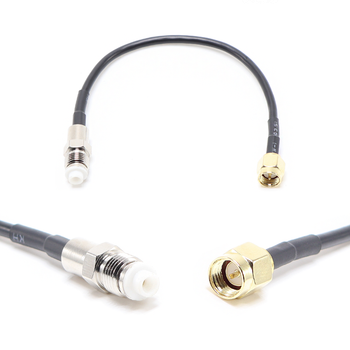

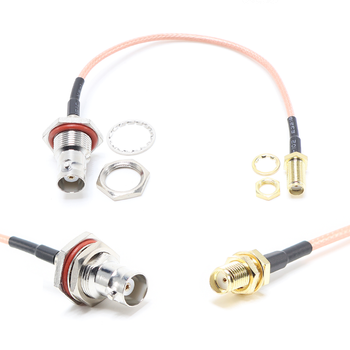

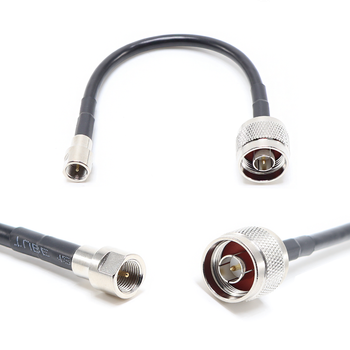

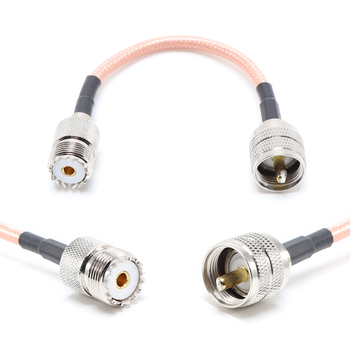

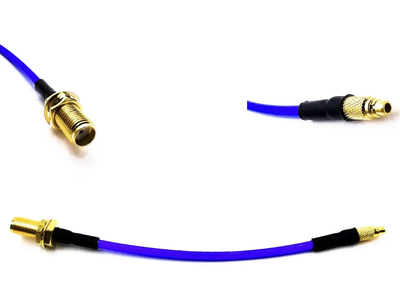

  • Радіочастотні (ВЧ) пігтейли: гнучкі коаксіальні перехідники (наприклад, RG-174 або RG-316), що використовуються для підключення зовнішніх антен до Wi-Fi роутерів, 4G модемів або плат розширення.

Класифікація та технічні характеристики оптичних моделей

Для коректної роботи ВОЛЗ важливо враховувати фізичні параметри волокна та геометрію полірування наконечника коннектора:

  1. Тип волокна: одномодові (Single Mode, 9/125 мкм) для великих дистанцій або багатомодові (Multi Mode, 50/125 або 62.5/125 мкм) для локальних мереж.
  2. Тип коннектора: найбільш затребувані роз'єми SC, LC (компактні), ST або FC (різьбові).

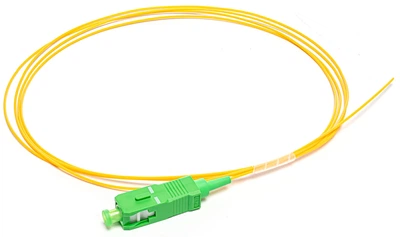

  3. Тип полірування: UPC (синій роз'єм, плоске полірування) або APC (зелений роз'єм, полірування під кутом 8° для мінімізації зворотних відбиттів).

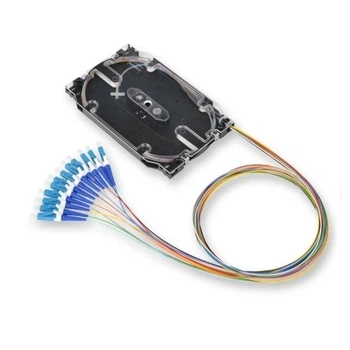

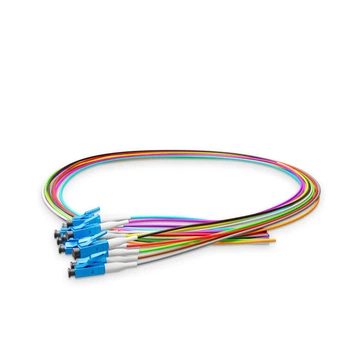

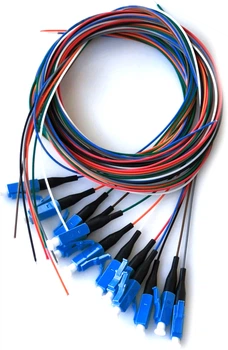

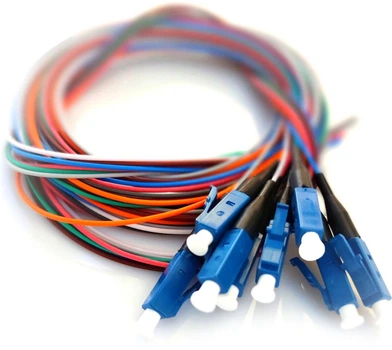

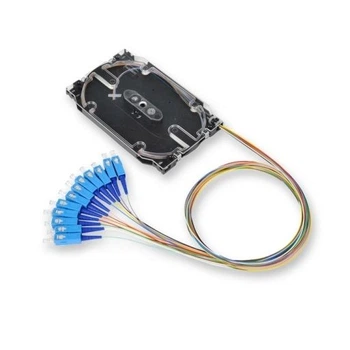

  4. Кольорове маркування: дозволяє швидко ідентифікувати волокна при монтажі багатопортових кросів.

Рекомендації щодо вибору під різні технічні завдання

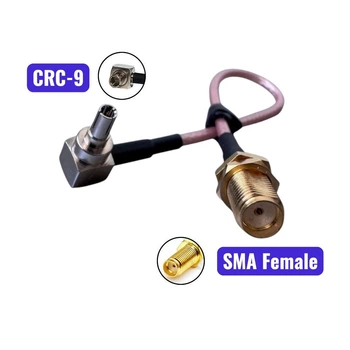

При підборі пігтейла важливо забезпечити повну сумісність з існуючою мережевою інфраструктурою. Для магістральних мереж зв'язку та систем КТБ краще використовувати оптичні пігтейли з поліруванням APC, оскільки вони критично важливі для мінімізації шумів. На відміну від патч-кордів, пігтейли не призначені для постійних перемикань і зазвичай приховані всередині захищених корпусів. Порівняно з ручним встановленням роз'єму на об'єкті, використання готового пігтейла забезпечує у 2–3 рази нижче затухання сигналу. VS стандартних рішень, спеціалізовані ВЧ пігтейли для модемів (роз'єми CRC9 або TS9) дозволяють значно посилити прийом сигналу в зонах невпевненого покриття.

Тип компонента Тип кабелю / волокна Основне застосування
Оптичний Single Mode 9/125 мкм Оконцювання магістралей, FTTH мережі

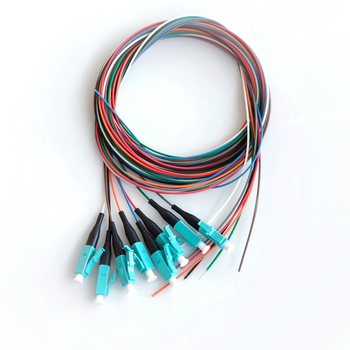

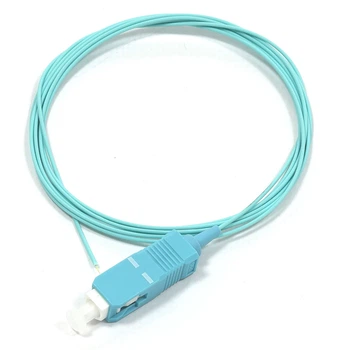

Оптичний Multi Mode 50/125 мкм (OM3/OM4) Дата-центри, серверні кімнати

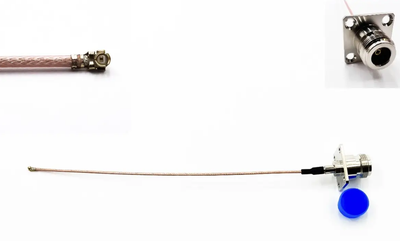

ВЧ (U.FL - SMA) Коаксіальний RG-178 Підключення антен до Wi-Fi модулів
ВЧ (TS9 - SMA) Коаксіальний RG-316 Підключення зовнішніх антен до 4G модемів

Для монтажу в щільних патч-панелях ефективніше використовувати пігтейли з коннекторами LC, які займають удвічі менше місця, ніж класичні SC. Якщо планується зварювання волокон у неопалюваних приміщеннях, варто звернути увагу на якість оболонки (LSZH), яка не втрачає гнучкість при низьких температурах. У ситуаціях, коли необхідно підключити антену до промислового контролера, краще підбирати ВЧ пігтейли з позолоченими контактами для запобігання окисленню. Важливо пам'ятати, що оптичне волокно в пігтейлі діаметром 0.9 мм дуже крихке, тому його укладання в сплайс-касету має проводитися з дотриманням мінімального радіуса вигину (не менше 30 мм).

Особливості монтажу та захисту з'єднань

Оптичні пігтейли монтуються методом термічного зварювання або за допомогою механічних з'єднувачів. Місце стику обов'язково захищається КДЗС (комплектом деталей захисту стику) — термоусадковою гільзою зі сталевим стрижнем. ВЧ пігтейли потребують дбайливого ставлення до мініатюрних роз'ємів (наприклад, IPX/U.FL), які розраховані на обмежену кількість циклів підключення. Зберігати невикористані пігтейли слід в індивідуальних пакетах з одягненими на коннектори захисними ковпачками, щоб уникнути потрапляння пилу на торець ферули або всередину коаксіального роз'єму.

Вибір пігтейлів в інтернет-магазині ROZETKA дозволяє професійно укомплектувати мережеве обладнання та забезпечити стабільну передачу даних. Наявність якісних монтажних шнурів — запорука довговічної та безперебійної роботи будь-якої телекомунікаційної системи.
