Механічне оброблення заготовок, здійснюване ручним або машинним методом, може вимагати жорсткої фіксації заготовок. Лещата забезпечують повну нерухомість деталей, закріплених у потрібному оператору положенні.
Класифікація лещат
Залежно від сфери застосування лещата розрізняються за призначенням, від цього також залежить матеріал виготовлення й метод кріплення інструменту:

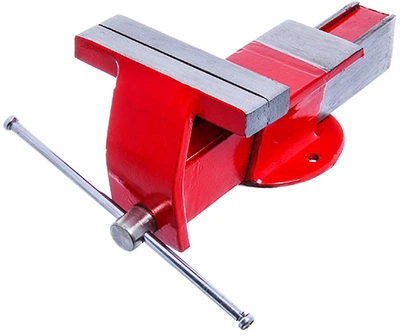

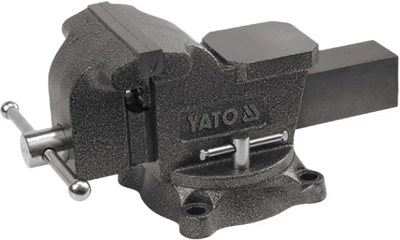

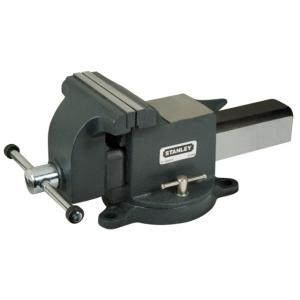

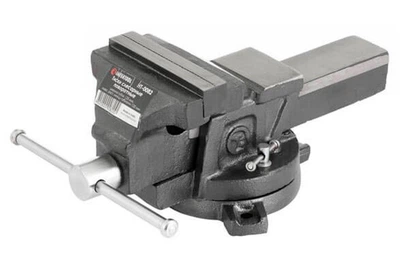

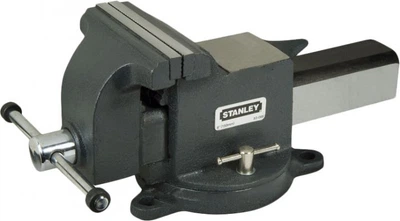

Слюсарні лещата

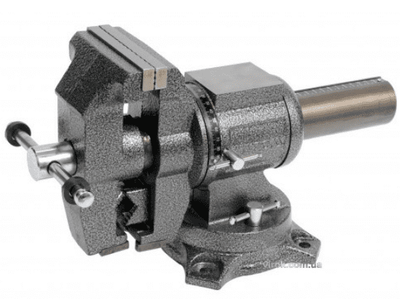

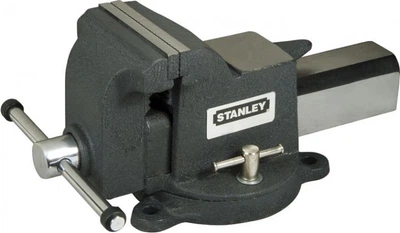

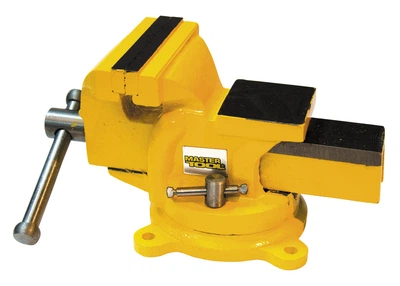

Застосовуються для закріплення заготовок під час ручного або електромеханічного оброблення. Більшість моделей мають паралельну конструкцію (губки розташовані паралельно одна одній), кріпляться стаціонарно болтовим з'єднанням до робочої поверхні верстата.
Максимальний розмір фіксованих деталей може досягати 250 мм залежно від розкриття лещат. Розмірний ряд ширини губок згідно з ГОСТ 4045-75 від 63 до 200 мм. Слюсарні лещата дають змогу міцно утримувати деталі завдяки великому зусиллю затискання (від 9800 Н із шириною губок 63 мм до 50991 Н в інструмента з губками 200 мм).
Поділ за кріпленням:
- повністю стаціонарні, заготовка фіксується в одному положенні;

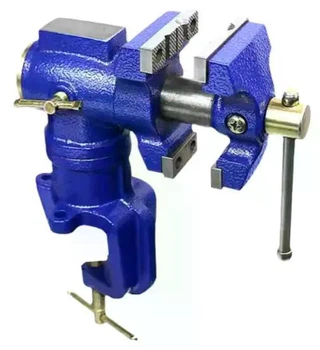

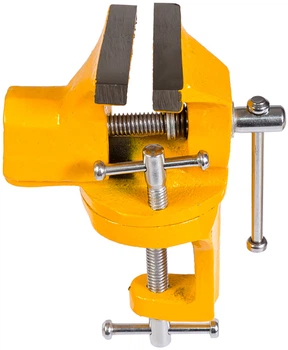

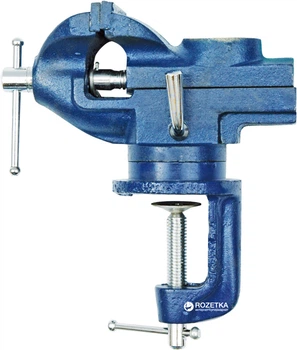

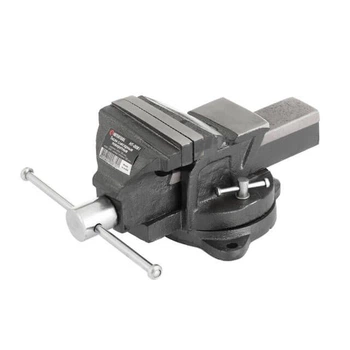

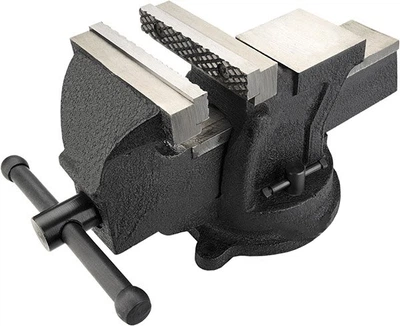

- поворотні, зі змінним кутом у горизонтальній площині;

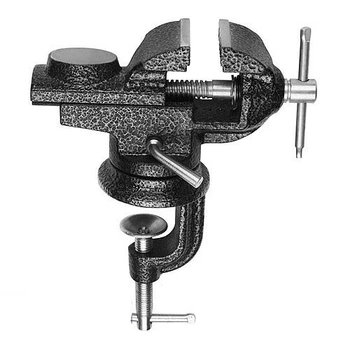

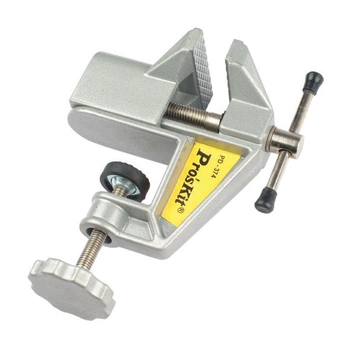

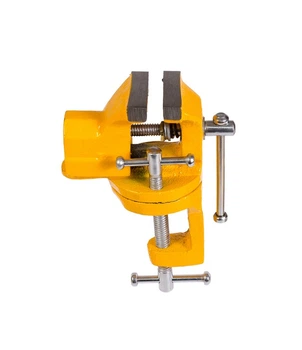

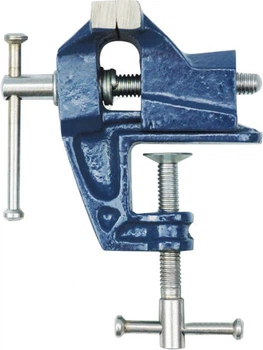

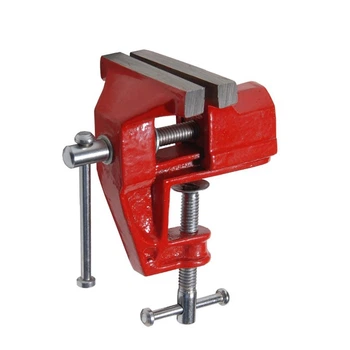

- знімні, які кріпляться на край будь-якої робочої поверхні струбциною (є обмеження за товщиною столу, залежить від ходу струбцини).

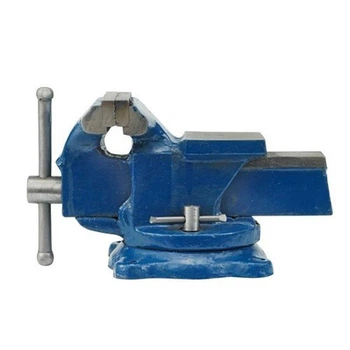

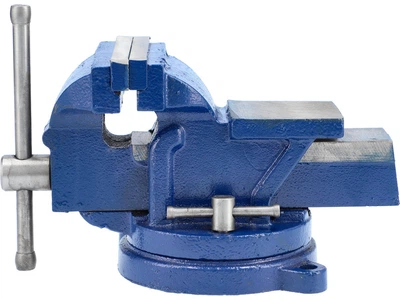

Більшість моделей слюсарних лещат мають ковадло на нерухомій частині корпусу.

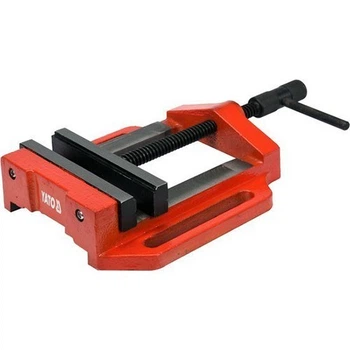

Верстатні лещата

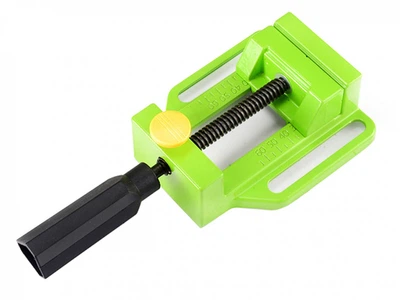

Призначені для фіксації заготовок під час механізованого оброблення на фрезерних, шліфувальних, свердлильних та інших верстатах. Вирізняються тим, що абсолютно немає люфту. Конфігурація і кріплення верстатних лещат залежать від конкретного типу обладнання, на якому вони встановлюються.

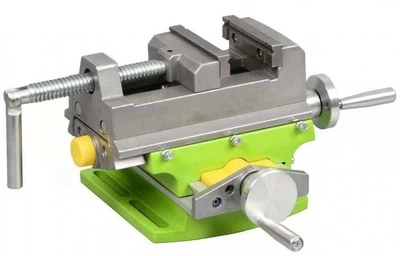

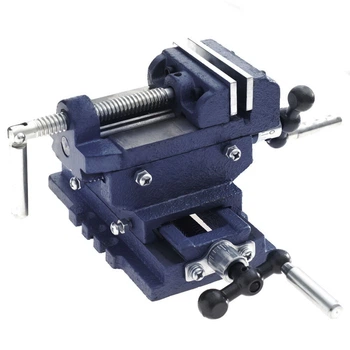

Для точного позиціонування застосовуються координатні лещата з регулюванням положення, що дають змогу переміщати зафіксовану деталь у горизонтальній площині. Синусні лещата використовуються як додаткове обладнання на різних верстатах, за потреби зміни кута оброблення у вертикальній площині від 0° до 90°.
Затискання здійснюється ручним або пневматичним приводом. Деякі моделі обладнуються гідравлічним посиленням. Для високоточних робіт застосовуються прецизійні верстатні лещата, виготовлені з якісної легованої сталі. Форма губок може мати різну конфігурацію відповідно до зафіксованої деталі.
Столярні лещата
використовуються на деревообробних і меблевих підприємствах. Корпус і губки виготовляються з деревини, щоб уникнути ушкодження закріплюваних заготовок. Також на губках можуть застосовуватися кольорові метали та гума. Затискач виготовляється з металу. Для склеювання деталей під кутом 90° є кутові моделі.
Конструкційно столярні лещата мають великий хід для роботи із широкими заготовками. Кріпляться на верстатах.
Трубні лещата
Дають змогу жорстко зафіксувати трубу для подальшого оброблення. Є кілька модифікацій трубних лещат:
- Відкидні. Зовні скидаються на труборіз гільйотинного типу. Замість ножового полотна — V-подібно розташовані губки. Для зручності встановлення та зняття заготовок верхня частина рами відкидається, після укладання труби застібається за допомогою фіксатора. Метод кріплення лещат — верстатний, для стаціонарного встановлення, або за допомогою струбцини на переносних моделях.
- Ланцюгові. На нерухомій частині розташована V-подібна губка, затискання труби здійснюється ланцюгом. Порівнюючи з відкидними лещатами, ланцюговий інструмент дає змогу розширити розмірний ряд труб. Зручна та швидка фіксація заготовки.
- Ланцюгові переносні. Встановлюються на триногий штатив-верстат.
- Центратори. Застосовуються під час поздовжнього зварювання труб, дають змогу надійно зафіксувати деталі, що зварюються, в потрібному положенні без співвісного зміщення.
Трубні лещата застосовуються під час слюсарних і ремонтно-сантехнічних робіт, монтажу трубопроводів та інших операцій із трубами.
Лещата ручні

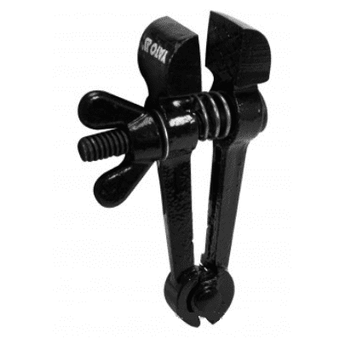

Маленькі лещата, являють собою дві губки, ніжки яких з'єднані циліндричним шарніром. Пластинчаста пружина розводить їх у боки в міру відкручування затискної гайки-баранчика. Застосовуються за потреби ручного утримання малогабаритних заготовок без стаціонарної фіксації, з'єднання країв листових матеріалів під час склеювання або скручування тощо.
Інші різновиди лещат

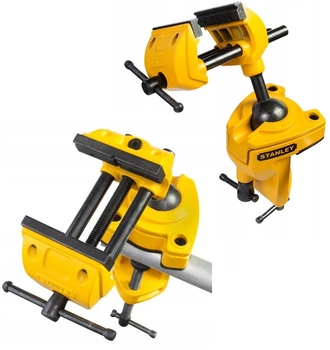

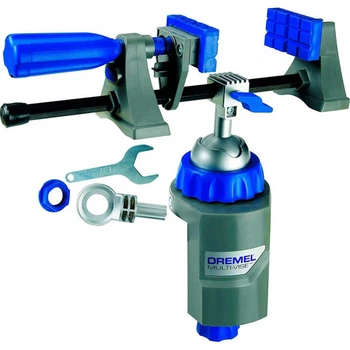

Крім вищеописаних, можна купити лещата для моделювання. Вони вирізняються наявністю кульового шарнірного кріплення затискного вузла. Це дає змогу фіксувати заготовку в будь-якому зручному для оператора положенні.
Застосовуються під час дрібних ремонтних робіт, радіомонтажу, аматорського та професійного моделювання. Для встановлення на край робочого столу обладнуються струбциною. Деякі моделі можуть встановлюватися на рівні гладкі площини за допомогою присоска.
Матеріали виготовлення лещат:
- Чавун. З нього відливається корпус якісних слюсарних, верстатних та ручних лещат інструмента. На це необхідно звертати увагу, щоб не купити лещата з порошкового металу.
- Сталь. З інструментальних марок сталі виготовляються знімні губки лещат, затискні гвинти, ручки керування та інші знімні елементи. Деякі моделі мають повністю сталевий корпус і губки.
Спеціалізовані лещата можуть виготовлятися з дерева, сплавів алюмінію й кольорових металів.
Перед придбанням лещат необхідно перевірити інструмент на якість лиття, гвинтового механізму, на те, чи немає люфту, або допустиму величину люфту.
