Надійний захист будинку та електроніки: як вибрати якісний контур заземлення
Сучасний будинок неможливо уявити без десятків потужних електроприладів, металеві корпуси яких приховують у собі загрозу в разі пошкодження внутрішньої ізоляції. Заземлювачі — це основа безпеки вашої електромережі. Вони являють собою металеві електроди, які монтуються глибоко в ґрунт і забезпечують прямий, безперешкодний шлях для відведення небезпечного струму витоку в землю. Завдяки правильному контуру напруга йде не через тіло людини, яка випадково торкнулася пральної машини або бойлера, а безпечно розсіюється в ґрунті.
Чому не можна економити на монтажі електродів
Наявність повноцінного контуру — це не просто формальна вимога будівельних нормативів, а фізична необхідність для нормального функціонування всієї домашньої автоматики. Правильно організоване відведення струму вирішує відразу кілька критичних завдань:
- Абсолютна безпека: запобігання ураженню електрикою в разі пробою фази на корпус побутової техніки.
- Коректна робота захисту: автоматичні вимикачі диференційного струму (ПЗВ та дифавтомати) можуть миттєво розпізнати витік і відключити лінію тільки за наявності заземлювальної жили.
- Стабільність електроніки: зняття статичної напруги та наведень, що критично важливо для чутливих плат керування в газових котлах, комп'ютерах і серверах.
- Грозозахист: розсіювання колосальної енергії удару блискавки при підключенні системи до зовнішнього блискавковідводу.
Порівняння матеріалів: від чого залежить довговічність системи
Ґрунт — це вкрай агресивне хімічне середовище. Термін служби електродів безпосередньо залежить від того, з якого металу вони виготовлені та як захищені від ґрунтової корозії.
| Матеріал стрижня |
Специфіка застосування |
Орієнтовний термін служби |

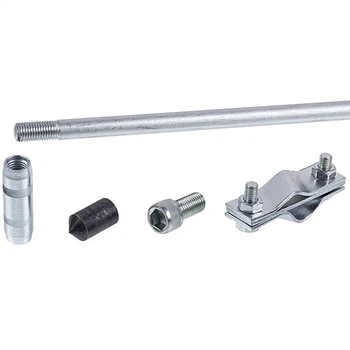

| Оцинкована сталь |
Базовий варіант для сухих неагресивних ґрунтів (пісок, супісок). Відрізняється доступною вартістю. |
Від 15 до 25 років залежно від товщини цинкового шару. |

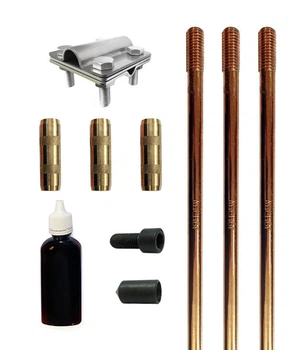

| Обміднена сталь |
Золотий стандарт для приватного будівництва. Товстий шар міді наноситься електролітичним способом і не сколюється під час забивання. |
Від 30 до 50 років (оптимально для суглинків і глини). |
| Нержавіюча сталь |
Преміальне рішення для високоагресивних, кислих або засолених ґрунтів, а також для об'єктів із суворими вимогами (ЦОД, лікарні). |
Понад 70 років (практично не схильні до руйнування). |
Порядок монтажу сучасної модульно-штирьової системи
Традиційні трикутники з куточків, що вимагають масштабних земляних робіт і зварювального апарату, пішли в минуле. Сучасні заземлювачі монтуються за модульним принципом — в одну точку на велику глибину.
- Визначте місце занурення штиря (зазвичай за 1-2 метри від фундаменту будинку, ближче до розподільного щита).
- Встановіть на перший стрижень сталевий загострений наконечник для легкого проходження щільних шарів ґрунту.

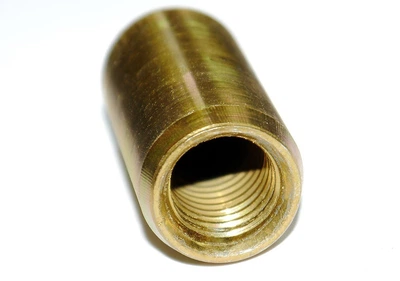

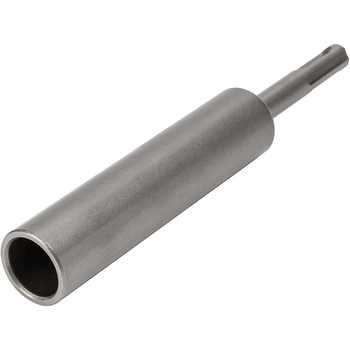

- Використовуючи потужний перфоратор зі спеціальною насадкою, занурюйте стрижні в землю, послідовно з'єднуючи їх між собою латунними різьбовими муфтами.
- Досягнувши потрібної глибини (і отримавши необхідний опір за приладом), з'єднайте верхній штир із заземлювальним провідником за допомогою болтового затискача і обмотайте вузол антикорозійною гідроізоляційною стрічкою.

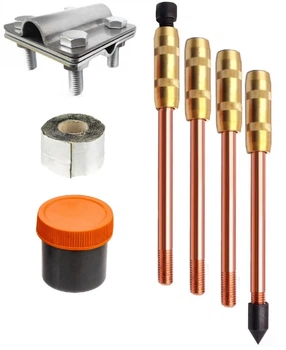

Експертна порада: Під час збирання модульного контуру з обміднених стрижнів обов'язково використовуйте спеціальну струмопровідну графітову пасту. Наносьте її на різьбу перед накручуванням кожної сполучної муфти. Якщо проігнорувати цей крок, ґрунтові води швидко проникнуть у мікрозазори різьби, вона окислиться, і через 5-7 років опір контуру критично зросте, зробивши заземлення марним. Також категорично заборонено зварювати обміднені штирі між собою або зі сталевою смугою: висока температура дуги випалює мідь, оголюючи чорну сталь, яка згниє в землі за пару років. Використовуйте тільки болтові затискачі.
Грамотно спроєктований і правильно встановлений контур заземлення не потребує обслуговування і невидимо охороняє ваш будинок десятиліттями. Вибирайте сертифіковані комплекти від перевірених виробників, щоб забезпечити техніці стабільну роботу, а своїм близьким — абсолютну безпеку під час використання електрики.
![Насадка вібромолота для стрижнів ø20мм SDS-Max гартована сталь ST, BP, OMEX [3044904] OBO bettermann](https://content.rozetka.com.ua/goods/images/big_tile/541469454.jpg)
![Стрижень заземлення ø20мм L=1,5м нержавіюча сталь [5000866] 219 20 BP OBO bettermann](https://content1.rozetka.com.ua/goods/images/big_tile/541468070.jpg)
Порівняно з попереднім комплектом, тут трохи краще пакування: коробки міцніші, а не розчавлені стрижнями, як раніше.
Але от гірша стала клейка стрічка. Раніше вона була м'яка і можна було, як пластилін зім'яти, щоб всі щілини зникли.
Ще рекомендація виробнику/пакувальнику: вставте в коробку два кубики з піноматеріалу або міцного гофрокартону з отворами під стрижні і вони будуть зафіксовані на відстані один від одного та не будуть пошкоджуватись при транспортуванні.
Единственный момент - для того, чтобы забить это заземление, нужен мощный отбойный молоток. Кувалдой или бытовым перфоратором его забить не удастся. Пришлось взять такой молоток на прокат. Процесс забивания занял не более часа.
Попросив скинути інструкцію у продавця. Швидко все зробили.
При монтажі викопав при ямок глибиною близько 50 см. Виконував роботи згідно інструкції.
Використовував звичайний перфоратор. Для забивання довелося обрізати поганий бур. Забиралось не швидко, не потужний перфоратор.
Зʼєднання розкручуватись доводилось їх підтягувати.
Останній прут забив на половину ями.
Для кращого захисту зʼєднання купив невеликий перехідник каналізаційної пластикової труби , діаметром 150 мм висотою 15-20 см з двома галушками. В одній галушці зробив два отвори. Один, по середині, для прута, щоб надіявся на прут, другий отвір для кабелю у гофрі.
Глушку одів на прут і підвів знизу кабель. Закрутив клему на прут разом з кабелем. Прокрутив все зібране. Щоб дотягнути зʼєднання на прутах.
Зʼєднання за ізолював гідроізолюючою стрічкою яка була в комплекті.
Каналізаційний перехідник з резиновими кільцями надів на нижню глушку і закрив верхньою. Зʼєднання знаходиться в пластиковому стакані. Захищене від бруду і вологи. Для меншої корозії.
В моєму випадку на забивання на 6 м і підʼєднання знадобилось близько 3-4 години.
Зручний варіант коли обмежена ділянка і все йде у комплекті. Не потрібні зварювальні роботи.
Опір заземлення не перевіряв.
Все працює.
