Безопасное управление электроустановками: выбор высоковольтных выключателей нагрузки

Высоковольтные выключатели нагрузки — это ключевые элементы распределительных устройств (КСО, КРУ) и трансформаторных подстанций (КТП). Они предназначены для оперативных включений и отключений участков цепи под воздействием рабочих токов. В отличие от простых разъединителей, они оснащены специальными камерами, что позволяет безопасно разрывать электрическую дугу без риска перекрытия фаз. При этом они имеют более простую конструкцию по сравнению с дорогостоящими силовыми выключателями, что делает их оптимальным решением для узлов, где нет необходимости в автоматическом отключении токов короткого замыкания самим коммутационным аппаратом.

Технологии гашения электрической дуги

В сетях с напряжением 6-10 кВ и выше разрыв цепи сопровождается мощным дуговым разрядом. Производители предлагают несколько конструктивных решений, различающихся по среде, в которой происходит нейтрализация плазмы:

  • Автогазовые (ВНА): При расхождении контактов дуга нагревает стенки специальной вкладыш-камеры из газогенерирующего пластика. Обильно выделяющийся газ создает высокое давление и буквально "сдувает" дугу. Это классическое, простое в обслуживании и доступное решение.

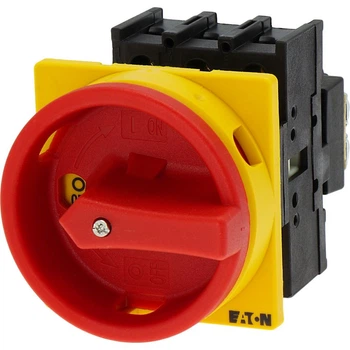

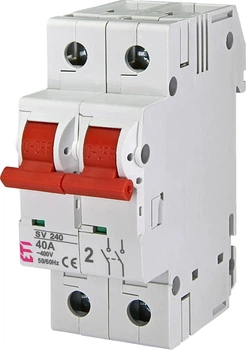

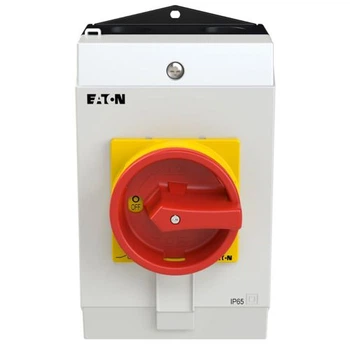

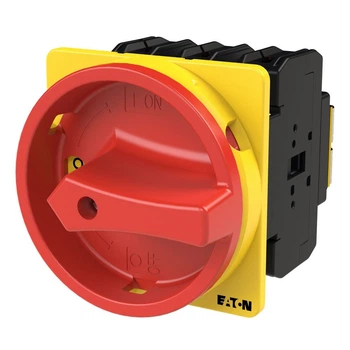

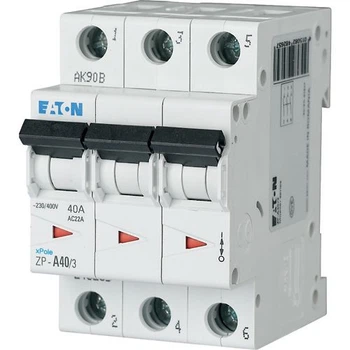

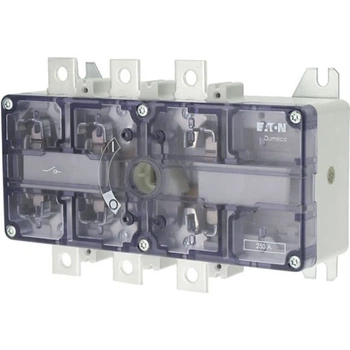

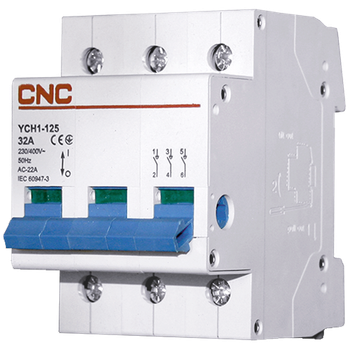

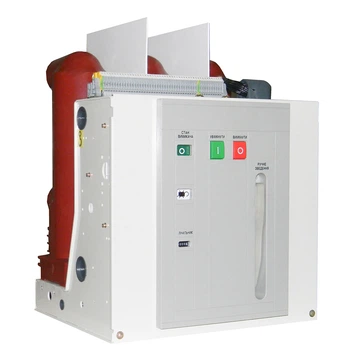

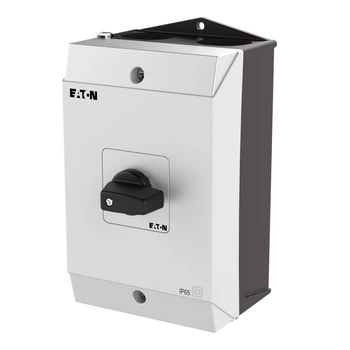

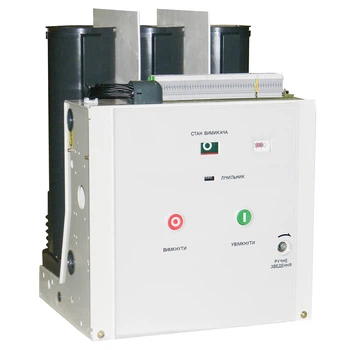

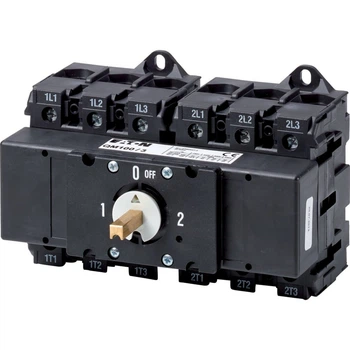

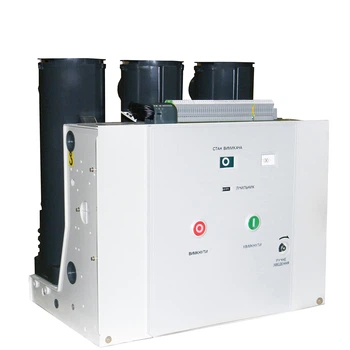

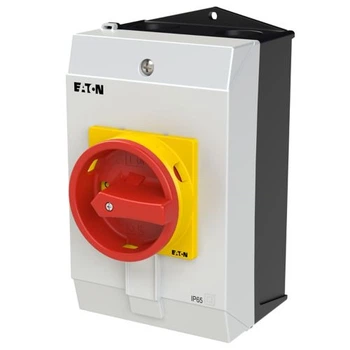

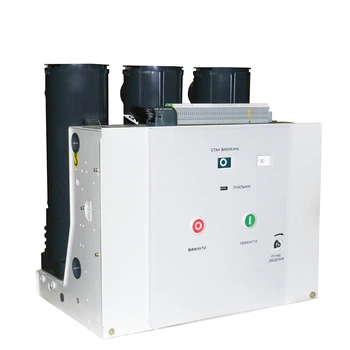

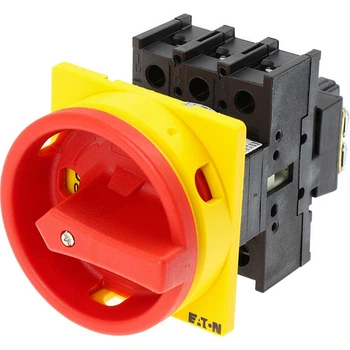

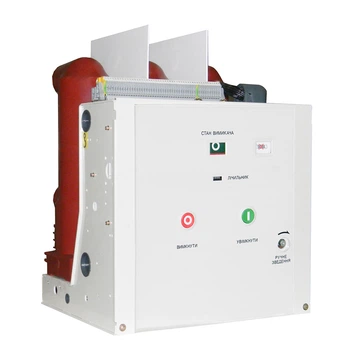

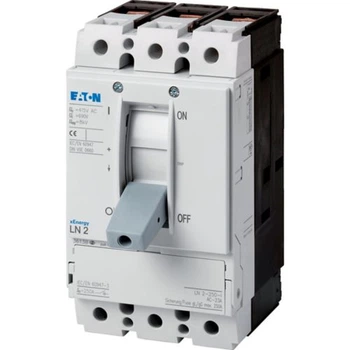

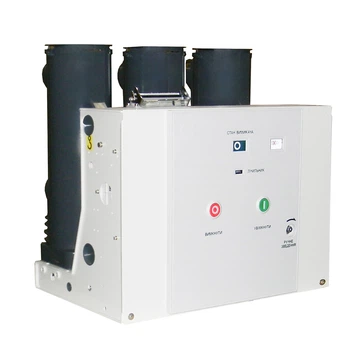

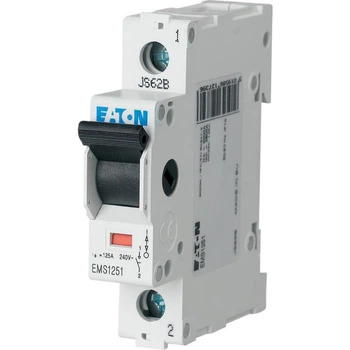

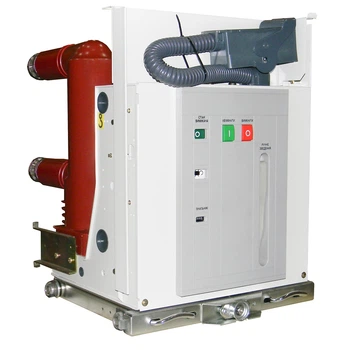

  • Вакуумные (ВВН): Разрыв цепи происходит внутри герметичной вакуумной колбы (дугогасительной камеры). Отсутствие газа исключает поддержание горения, что обеспечивает мгновенное гашение разряда. Отличаются огромным коммутационным ресурсом, компактностью и полной пожаробезопасностью.
  • Элегазовые (ВНЭ): Контакты размыкаются в закрытой среде гексафторида серы (элегаза), который обладает уникальными диэлектрическими и дугогасящими свойствами. Такие устройства обладают минимальными габаритами и оптимальны для применения в малогабаритных комплектных распределительных устройствах.

Электротехнические параметры для интеграции в сеть

Выбор коммутационного аппарата должен базироваться на строгом расчете параметров распределительной сети и требованиях к безопасности обслуживающего персонала:

  1. Номинальное напряжение: Аппаратура подбирается под рабочий класс сети с учетом испытательного напряжения изоляции. Наиболее востребованными являются модели для сетей 6 кВ и 10 кВ (с изоляцией, рассчитанной на 12 кВ).
  2. Номинальный рабочий ток: Пропускная способность силовой контактной системы. Для большинства типовых распределительных пунктов и подстанций применяются стандартизированные номиналы на 400А или 630А.
  3. Конфигурация заземляющих ножей: Критически важный элемент для безопасного обслуживания линии. Выключатели могут комплектоваться заземляющими ножами сверху, снизу или с обеих сторон от главных контактов. Обязательно наличие надежной механической блокировки между главным валом и валом заземления.
  4. Тип привода управления: Для редких оперативных переключений достаточно классического ручного рычажного привода (ПРБА). Для интеграции подстанции в систему диспетчеризации (телемеханики) требуются модели с электромагнитным или моторно-пружинным приводом.

Сравнение технологий высоковольтной коммутации

Тип устройства Среда дугогашения Коммутационный ресурс Особенности эксплуатации
Автогазовые (ВНА) Генерируемый газ До 1000 циклов Требуют периодической замены дугогасительных вкладышей и контактов
Элегазовые (ВНЭ) Гексафторид серы До 5000 циклов Компактные, требуют контроля давления газа (наличие манометра)
Вакуумные (ВВН) Глубокий вакуум Более 10000 циклов Не требуют обслуживания контактной группы (необслуживаемые колбы)
Выключатель нагрузки способен коммутировать только номинальный рабочий ток, но он абсолютно бессилен перед токами короткого замыкания (КЗ). Если вы проектируете узел защиты трансформатора, обязательно выбирайте выключатель в комплекте с высоковольтными предохранителями (тип ВНА-П или ВНА-ЗП). Важнейший нюанс: аппарат должен иметь встроенную систему механического сброса. При перегорании даже одной фазной вставки предохранителя, специальный боек должен ударить по кинематике выключателя, принудительно отключив все три фазы. Иначе оборудование продолжит работу в опасном "неполнофазном" режиме, что приведет к сгоранию трансформатора или электродвигателей на линии.

Основа безотказной работы энергоузла

Интеграция надежных высоковольтных выключателей нагрузки формирует отказоустойчивую архитектуру распределительной сети. Правильный выбор технологии дугогашения и конфигурации привода позволяет оптимизировать габариты подстанции, снизить затраты на регулярное техническое обслуживание и обеспечить высший уровень безопасности для оперативно-ремонтных бригад. Профессионально подобранная аппаратура гарантирует бесперебойное электроснабжение объектов и надежную изоляцию аварийных участков цепи.
