Підключення та монтаж:

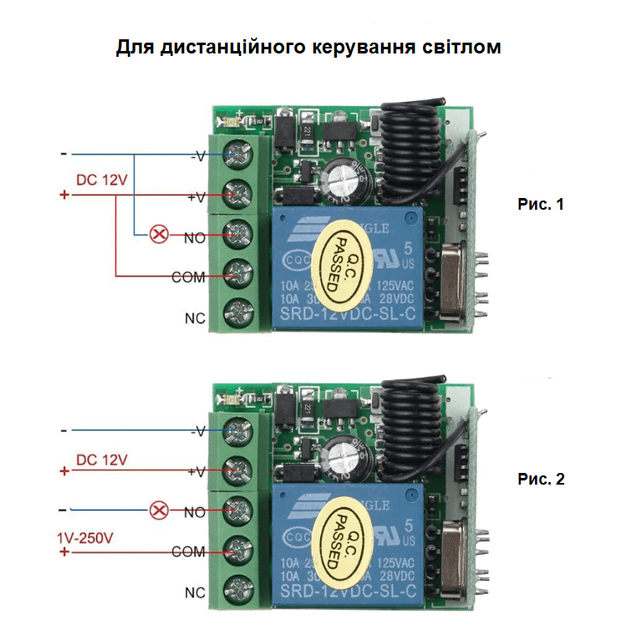

Монтаж радіореле повинен здійснювати електрик. Перед установкою вимикача відключіть електрику. Підключіть блок приймача згідно зі схемою. При підключенні не допускайте короткого замикання. Увімкніть електропостачання.
Зверніть увагу, корпус радіореле не є вологозахищеним. Якщо ви вирішите встановити прилад на вулиці, то здійснюйте монтаж в герметичну пластикову коробку. Металевий бокс сильно послабить дальність прийому сигналу від брелка.

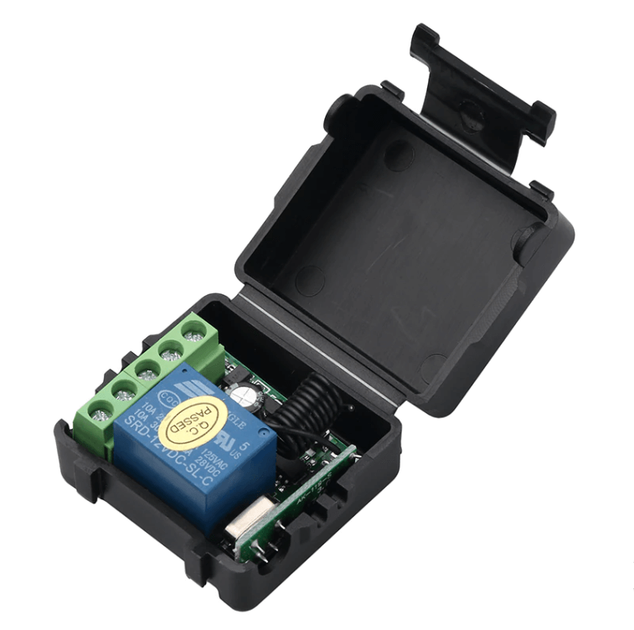

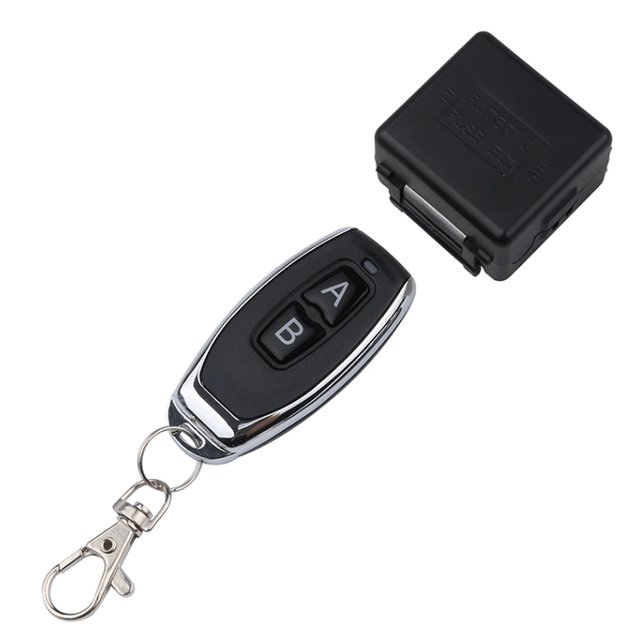

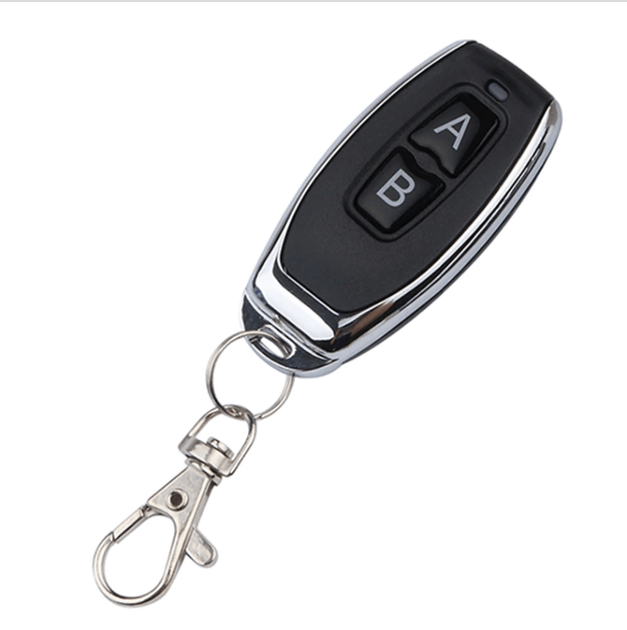

Одноканальне радіореле - пристрій, що дозволяє дистанційно керувати включенням навантаження. Це може бути освітлення, дзвінок, управління воротами в гараж і багато іншого. Бездротовий вимикач складається з двох блоків: приймача і передавача. Приймач підключається до мережі 12V. Він може бути встановлений в корпусі вашого приладу або розміщений в монтажній коробці. Передавач виконаний у вигляді невеликого брелка, нагадує автомобільний. Сигнал від нього проходить крізь стіни і здатний подолати дальність до 100 метрів на відкритому просторі.
Приймач має кілька режимів роботи:
Режим 1. Затиснути кнопку - пристрій увімкнений, відпустити кнопку - вимкнути навантаження.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування один раз, світлодіод спалахне один раз. Після цього натисніть ту кнопку на пульті, яку ви хочете зв'язати з приймачем. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.
Режим 2. Кнопка А - увімкнути/вимкнути один приймач, кнопка В - увімкнути/вимкнути інший примач (використання як двоканального вимикача).
Для програмування підключити напругу, натиснути на приймачі кнопку програмування двічі, світлодіод спаахне теж двічі. Після цього натисніть два рази кнопку А на пульті. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі. Те саме повторити для другого приймача та кнопки В.
Режим 3. Кнопка А - увімкнути реле, кнопка В - вимкнути (Ця програма встановлена за замовчуванням).
Для програмування підключити напругу, натиснути на приймачі кнопку програмування тричі, світлодіод спалахне три рази. Після цього натисніть кнопки А та В по-черзі. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.
Режим 4. Режим вікладеного на 5 сек УВІМК/ВИМК.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування 4 рази, світлодіод спалахне чоитри рази. Після цього натисніть ту кнопку, яка буде керувати навантаженням із затримко 5 сек. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.
Режим 5. Режим вікладеного на 10 сек УВІМК/ВИМК.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування 5 разів, світлодіод спалахне 5 разів. Після цього натисніть ту кнопку, яка буде керувати навантаженням із затримко 10 сек. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.
Режим 6. Режим вікладеного на 15 сек УВІМК/ВИМК.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування 6 разів, світлодіод спалахне 6 разів. Після цього натисніть ту кнопку, яка буде керувати навантаженням із затримко 15 сек. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.
Щоб очистити налаштування, натисніть кнопку програмування 8 разів. Усі налаштування будуть видалені автоматично.
ХАРАКТЕРИСТИКИ:
Робоча напруга: 12 В
Кількість каналів: 1
Працює при температурі від -10 ° до + 60 °
Розміри приймача: 35 x 30 x 18 мм (ДхШхВ)
Дальність прийому сигналу: до 100 м відкритого простору
Мкасимальне навантаження: 2,2 кВт
Живлення пульта ДК: 2 батарейки 3 V CR2016
