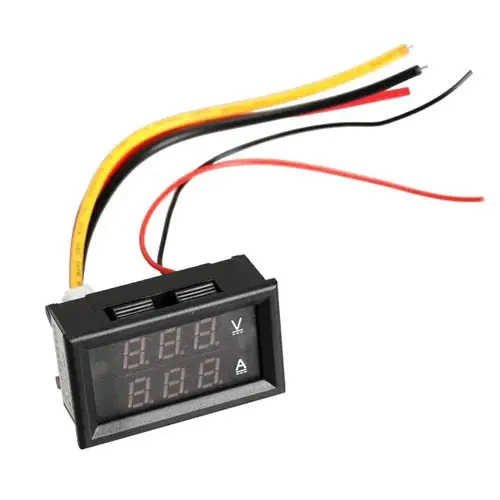

Цифровой вольтметр амперметр до 100 В, 10 А, LED используется для измерения, индикации напряжения и тока (ток постоянный).
Вольтметр оснащен двумя гнездами: одно – трех контактное, второе – двух контактное. К гнездам в комплекте с вольтметром идут два соответствующих коннектора. Трех контактное гнездо используется для подачи на вольтметр напряжения питания и для измерения значения напряжения. Двух контактное гнездо используется для измерения значения тока.
Для использования цифрового вольтметра нужно обеспечить ему напряжение питания значением 3,5 – 30 В постоянного тока. Для подключения напряжения питания используются красный и черный проводники трех контактного гнезда, обозначенные на плате прибора VCC и GND соответственно. Источником напряжения питания вольтметра может быть измеряемое напряжение, если оно соответствует требованиям прибора. Если запитать прибор от измеряемого, это практически не повлияет на точность измерения т.к. вольтметр потребляет только около 20 мА. Напряжение питания вольтметра не должно превышать 30 В постоянного тока, иначе прибор выйдет из строя.
После подключения напряжения питания включается LED дисплей. В верхней части дисплея красным цветом показывается значение напряжения с точностью до десятых долей вольта. В нижней части дисплея желтым цветом показывается значение тока с точностью до сотых долей ампера.
Для измерения напряжения нужно подключить желтый проводник, обозначенный на плате прибора VIN, и общий контакт к нужным точкам на схеме. Измерительные проводники подключаем в схему параллельно, соблюдая полярность. Максимальное значение измеряемого напряжения 100 В постоянного тока.
Для измерения тока нужно подключить красный проводник двух контактного гнезда, обозначенный на плате «+» и общий контакт того же гнезда, обозначенный на плате «-» в схему. Измерительные проводники подключаем в схему последовательно, соблюдая полярность. Максимальное значение измеряемого тока 10 А постоянного тока.
Прибор может одновременно измерять и показывать на дисплее значение и тока и напряжения.
Вольтметр поставляется в пластиковом корпусе черного цвета. Передняя часть прибора защищена корпусом, но задняя часть открыта, потому нужно максимально избегать агрессивных воздействий (падений, ударов, вибрации, попадания пыли, попадания влаги и т.п.).
Характеристики:
напряжение питания: 3,5 – 30 В;
потребляемый ток: около 20 мА;
измеряемое напряжение: 0 – 100 В;
точность измерения напряжения: 0,1 В;
измеряемый ток: 10 А;
точность измерения тока: 0,01 А;
дисплей: LED, 3-разрядный семисегментный;
цвет символов дисплея: напряжение красный, ток желтый;
размеры: 48 х 29 х 21 мм;
вес: 15 г.
