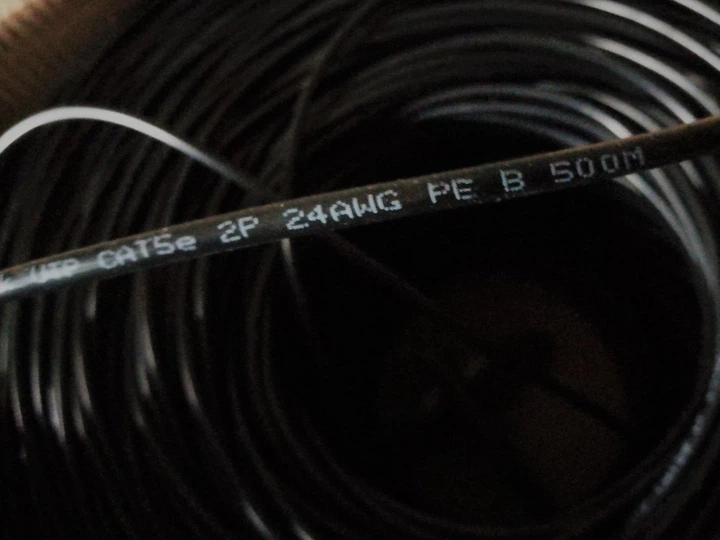

Кабель витая пара наружный FinMark UTP CAT5E 2P 24AWG PE B 2х2х0,51 1 м
Описание
Кабель витая пара наружный FinMark UTP CAT5E 2P 24AWG PE B 2х2х0,51
Применение
FinMark UTP CAT5E 2P 24AWG PE 2х2х0,51 – кабель витая пара предназначен для наружной прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и эксплуатации в структурированных кабельных системах для передачи данных : PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Firewire 100 Мбит/с.
Конструкция
1. Токопроводящая жила: одножильная медная проволока. Диаметр: 0,51 мм (24 AWG)
2. Изоляция: полиэтилен (ПЭ)
Пара: 2 изолированных проводника, скрученных вместе с согласованными шагами и со следующей цветовой идентификацией:
- пара 1: бело-синяя/синяя
- пара 2: бело-оранжевая/оранжевая
Диаметр проводника: 0,9 мм
3. Оболочка: светостабилизированный полиэтилен (ПЭ) черного цвета. Наружный диаметр кабеля 4,5 мм
Параметры кабеля соответствуют требованиям стандартов:
- ISO/IEC 11801
- ANSI/TIA/EIA-568В.2
- EN 50173
- YD/T1019-2001
Характеристики кабеля FinMark UTP CAT5E 2P 24AWG PE B 2х2х0,51
Наружный номинальный диаметр кабеля, мм | 4,5 | |
Материал проводника | медная проволока диаметром 0,51 мм (24 AWG) | |
Изоляция проводника полиэтилен, диаметр проводника в изоляции, мм | 0,9 | |
Температурный диапазон | инсталляции, °C | -10 ... +60 |
рабочий, °C | -30 ... +60 | |
Минимальный радиус изгиба | во время монтажа (динамический) | ≥ 8 x диаметров кабеля |
| после монтажа (постоянный) | ≥ 4 x диаметров кабеля |
Растягивающие усилие, H | ≤ 80 | |
Импеданс, Ом | (100±15) | |
Сопротивление по постоянному току не более | 94 Ом/км | |
Скорость распространения | 0,68×с | |
Категория | 5Е | |
Упаковка | бухта в коробке | |
Количество в бухте, м | 500 | |
Частотнозависимые параметры
Частота, МГц | Затухание, дБ/100м | NEXT, дБ | ELFEXT, дБ | RL, дБ |
|---|---|---|---|---|
1 | 2,0 | 65,3 | 63,8 | 20,0 |
4 | 4,1 | 56,3 | 51,7 | 23,0 |
8 | 5,8 | 51,8 | 45,7 | 24,5 |
10 | 6,5 | 50,3 | 43,8 | 25,0 |
16 | 8,2 | 47,3 | 39,7 | 25,0 |
20 | 9,3 | 45,8 | 37,7 | 25,0 |
25 | 10,4 | 44,3 | 35,8 | 24,3 |
31,25 | 11,7 | 42,9 | 33,9 | 23,6 |
62,5 | 17,0 | 38,4 | 27,8 | 21,5 |
100 | 22,0 | 35,3 | 23,8 | 20,1 |
