Цифровой измеритель тока мощности AC 80-260В 99.9А 0-22кВт, LED

Цифровой вольтметр, амперметр, ваттметр PZEM-061 используется для измерения, индикации напряжения, тока (ток переменный), потребляемой мощности.
Прибор оснащен одной клеммной колодкой, которая представляет собой четыре клеммы зажимы. Верхние две клеммы используются для подачи на прибор напряжения питания и для измерения. Другие две клеммы используются для подключения к прибору трансформатора тока для измерения значения тока. В комплекте с PZEM-061 идет трансформатор тока.
Для использования PZEM-061 нужно обеспечить ему напряжение питания значением 80 – 260 В переменного тока. Источником напряжения питания прибора является измеряемое напряжение в диапазоне 80 – 260 В переменного тока. Если запитать прибор от измеряемого напряжения, это практически не повлияет на точность измерения т.к. прибор потребляет только около 0,2 Вт. Напряжение питания PZEM-061 не должно превышать 260 В переменного тока, иначе прибор выйдет из строя.
После подключения напряжения включается LED дисплей диагональю 2,4 дюйма с синей подсветкой.

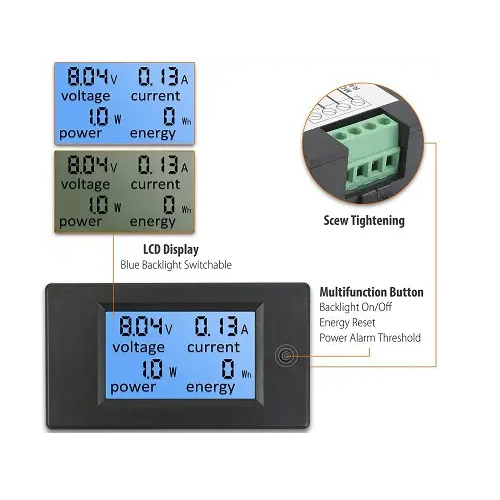

Элементы прибора PZEM-061:

В верхней части дисплея показывается значение напряжения и тока с точностью до одной сотой. В нижней части дисплея показывается значение потреблямой мощности в ватах и ваттчасах с точностью до десятых. В правой части корпуса прибора есть кнопка для выключения/включения подсветки дисплея или для сброса показний потреблямой мощности.
Для измерения напряжения нужно подключить источник напряжения к клеммам зажимам. Вольтметр включается в схему параллельно. Максимальное значение измеряемого напряжения 260 В переменного тока.
Для измерения тока к прибору нужно подключить трансформатор тока. Измерение тока происходит без вмешательства в силовую электрическую сеть (неинвазивный метод). Для наиболее точного измерения тока нужно через внутреннюю часть трансформатора тока продеть фазный провод. Если такой возможности нет – можно продеть и фазный и нулевой провод, но это повлияет на точность измерений. Внешний диаметр провода не должен превышать 16 мм, нормальный внешний диаметр провода до 12 мм. Значение измеряемого тока не должно превышать 100 А.

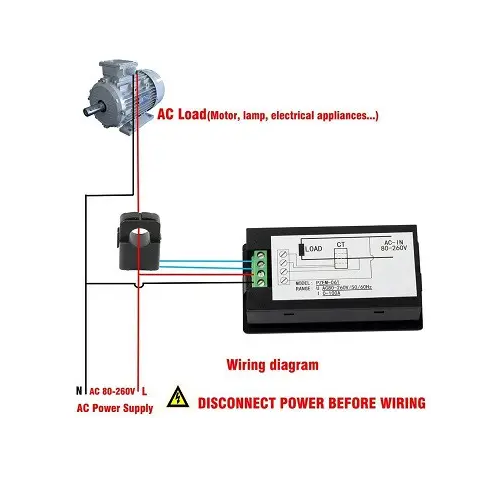

Схема подключения прибора PZEM-061:

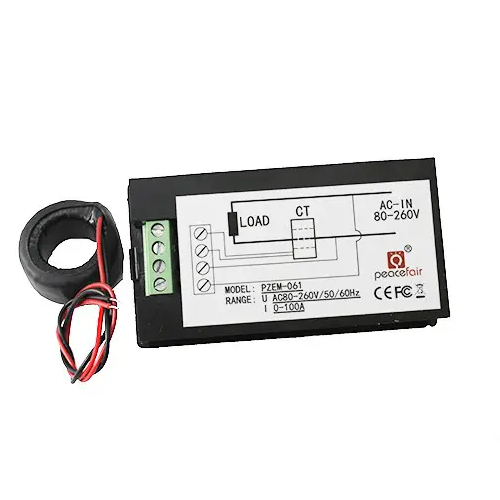

Схема подключения также изображена на обратной стороне корпуса прибора.
Прибор может одновременно измерять и показывать на дисплее значение и тока, напряжения и потребляемой мощности. PZEM-061 поставляется в пластиковом корпусе черного цвета с защелками для установки на приборную панель/стенку.

Характеристики:

модель: PZEM-061;
дисплей: жидкокристаллический LCD;
диагональ дисплея: 2,4 дюйма;
измеряемый  ток: переменный;
измеряемое напряжение: 80 – 260 В AC;
измеряемый ток: 0 – 100 А AC;
измеряемая текущая мощность: 0 - 9999 Вт;
измеряемая текущая накопленная мощность: 10 - 9999 кВтч;
потребляемая мощность: 0,2 Вт;
размеры: 90 х 50 х 25 мм;
вес комплекта: 93 г.

Комплект поставки:

• Цифровой вольтметр амперметр ваттметр AC 80-260В 99.9А 0-22кВт, LED;
• Трансформатор тока;
• Руководтсво пользователя на китайском и английском языках.
