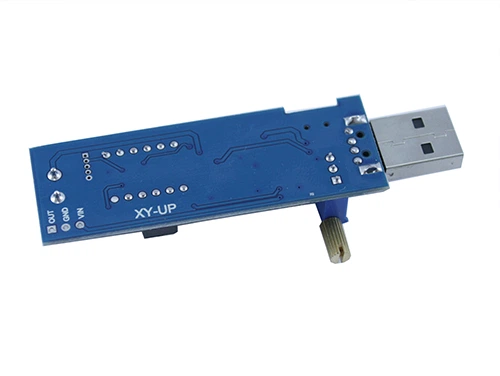

Преобразователь напряжения RobotDyn DC-DC 3.5-12В на 1.2-24В, USB + Вольтметр (115750)

Преобразователь напряжения DC-DC 3.5-12 В на 1.2-24 В, USB + Вольтметр используется для уменьшения/увеличения напряжения постоянного тока в цепи в целом или на отрезке цепи. Используется в несложных проектах на микроконтроллерах.
Преобразователь напряжения имеет входные и выходные клеммы и разъемы.
Входы:

• штекер USB тип A;
• гнездо microUSB тип B;
• клеммы, обозначенные VIN+ и VIN-.

Выходы:

• клеммы зажимы, обозначенные OUT+ и OUT-;
• клеммы OUT и GND – дублируют OUT+ и OUT-;
• клеммы VIN и GND – выход входного напряжения.

Для использования преобразователя напряжения нужно к одному из входов подключить напряжение значением 3,5 – 12 В постоянного тока. Потом к одному из выходов подключить нужное устройство или цепь. Чтобы подать на плату входное напряжение, нужно нажать на кнопку, обозначенную ON/OFF, после чего семисегментный трехразрядный светодиодный индикатор (LED дисплей) с точкой вольтметра покажет текущее значение выходного напряжения. Чтобы включить/выключить семисегментный трехразрядный светодиодный индикатор, нужно нажать и на протяжении 2 секунд удерживать кнопку ON/OFF. Управление выходным напряжением осуществляется с помощью многооборотного потенциометра (настроечного резистора).
Выходное напряжение преобразователя может быть 0,06 – 26,5 В постоянного тока. К преобразователю можно подключить потребители с мощностью до 2,5 Вт.

Характеристики:

вольтметр: трехразрядный светодиодный индикатор (LED дисплей) с точкой;
входное напряжение: 3,5 – 12 В;
выходное напряжение: 0,06 – 26,5 В;
выходная мощность: до 2,5 Вт;
рабочий диапазон температур: -40 ~ +125°C;
габариты: 79 x 30 x 11 мм;
вес комплекта: 14 г.
