USB PL2303 - RS232 TTL конвертер используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Практическое применение - прошивка различных устройств на микроконтроллерах.

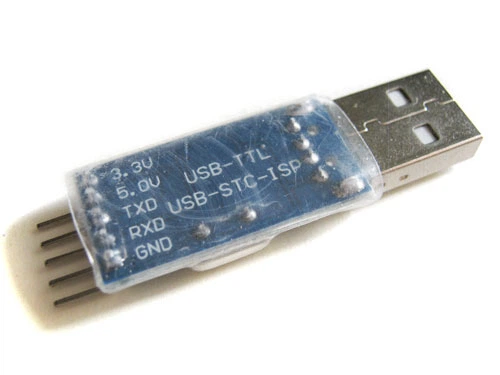

Для использования USB PL2303 - RS232 TTL конвертера нужно подключить его к USB порту компьютера, при этом должен загореться красный светодиод, обозначенный на плате G. Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Потом подключить к выводам конвертера устройство, которое нужно программировать, и начинать работу. Корпус конвертера обтянут пленкой для защиты от статического электричества и загрязнения. На плате конвертера размещено еще два светодиода обозначенных R и R.
Управление конвертером осуществляется через USB порт компьютера с помощью специальных программ.
USB PL2303 - RS232 TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств:
- для подключения устройства к компьютеру используется стандартный USB интерфейс;
- для подключения программируемых устройств используется 5-ти контактний штыревой интерфейс. Обозначение контактов: 3.3V – питание устройств с уровнем сигнала TTL 3,3В; 5.0V - питание устройств с уровнем сигнала TTL 5В; RXD – прием данных; TXD – передача данных; GND – общий контакт.
Питание конвертера осуществляется от USB порта компьютера напряжением в 5В.
Характеристики:
конвертер сигналов USB в сигналы TTL;
поддерживается операционными системами: Win7/Vista/XP/2000/ME/98;
конвертер собран на микросхеме: PL-2303HX;
напряжение питания: 5В (от USB порта компьютера);
интерфейс подключения к компьютеру: USB 2.0;
поддержка уровней сигналов TTL: 3,3 и 5В;
светодиодная индикация;
статическая защитная пленка;
рабочая температура -40°C – +85°C;
габариты модуля: 50,7 х 15,2 х 7,6 мм;
вес модуля: 5 г.
