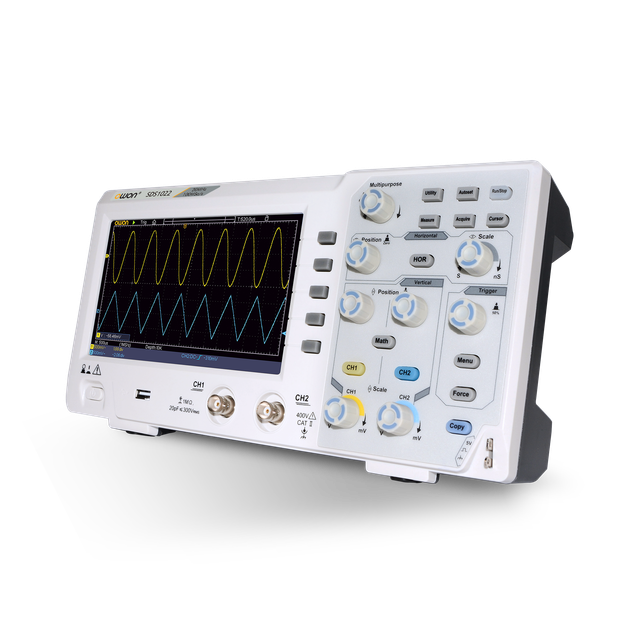

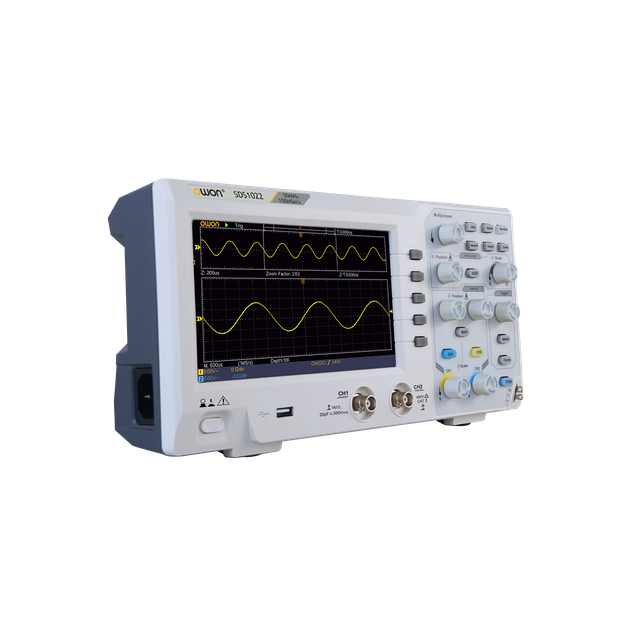

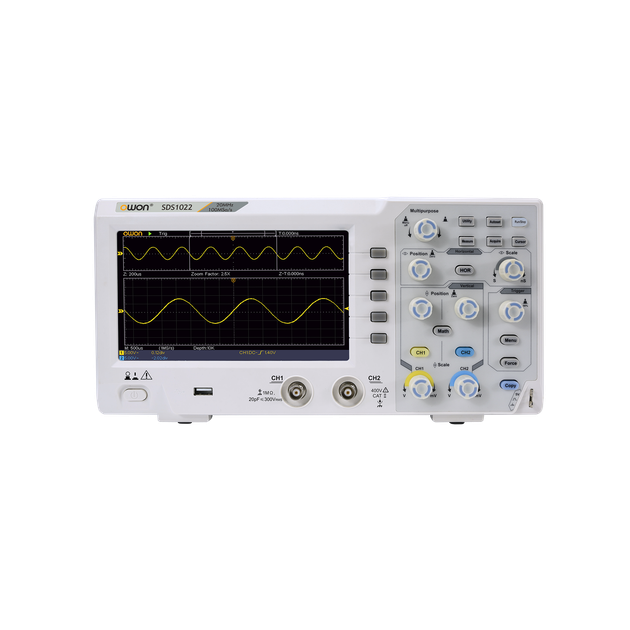

Осциллограф цифровой OWON SDS1022, 20 МГц, 2-канальный

OWON SDS1022 — настольный цифровой осциллограф с двумя независимыми каналами и полосой пропускания 20 МГц. Предназначен для отображения, измерения и анализа электрических сигналов в диапазоне от постоянного тока до 20 МГц. Частота дискретизации 100 МВ/с (MSa/s) обеспечивает точное воспроизведение формы сигнала. 7-дюймовый цветной LCD-дисплей с разрешением 800 × 480 пикселей позволяет чётко просматривать осциллограмму даже при дневном освещении. Корпус выполнен в уменьшенном профиле — глубина 70 мм, масса 1,1 кг.

Основные характеристики

• Полоса пропускания: 20 МГц
• Количество каналов: 2
• Частота дискретизации: 100 МВ/с (MSa/s)
• Вертикальное разрешение: 8 бит (оба канала одновременно)
• Вертикальная чувствительность: 5 мВ/дел — 5 В/дел
• Временная развёртка: 5 нс/дел — 1000 с/дел (шаг 1–2–5)
• Дисплей: 7" цветной LCD, 800 × 480 пикселей
• Входное соединение: DC, AC, GND
• Типы триггера: фронтовой (Edge), видео (Video)
• Режимы триггера: Auto, Normal, Single
• Математические функции: +, −, ×, ÷, инверсия, FFT
• Количество автоматических измерений: 30
• Интерфейс: USB
• Поддержка: SCPI, LabVIEW
• Предохранитель: 2А, класс T, 250В
• Габариты: 301 × 152 × 70 мм
• Масса: 1,10 кг

Функциональные возможности

Прибор поддерживает 30 автоматических измерений: частота, период, амплитуда, среднеквадратичное значение (RMS), длительность нарастающего и спадающего фронтов и др. Функция FFT позволяет анализировать спектральный состав сигнала непосредственно на экране. Режим масштабирования («окно») обеспечивает детальный просмотр выбранного участка осциллограммы. USB-интерфейс позволяет подключить прибор к компьютеру для дистанционного управления и сохранения данных. Поддерживаются протокол SCPI и совместимость с LabVIEW для интеграции в автоматизированные измерительные системы.

Комплектация

• Щуп — 2 шт.
• Кабель USB
• Кабель питания
• CD-диск с программным обеспечением и документацией
• Краткое руководство пользователя
• Адаптер для калибровки щупа

Области применения

Ремонт и наладка бытовой и промышленной электроники, учебные лаборатории, разработка микроконтроллерных проектов, любительская радиоэлектроника.
