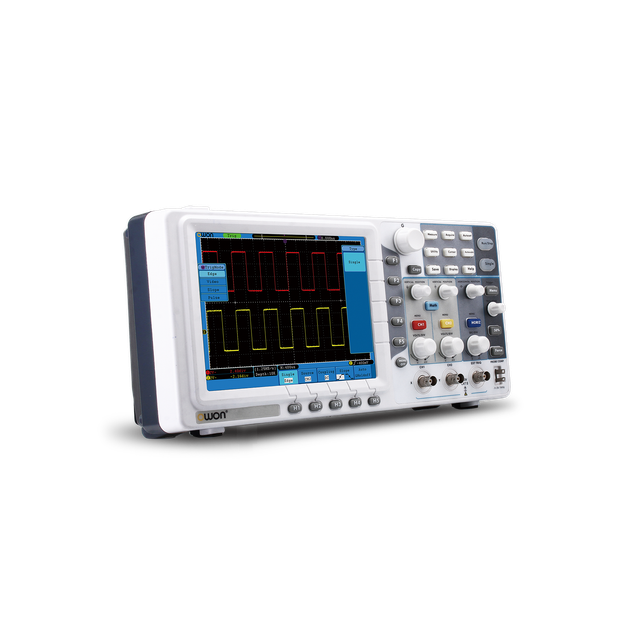

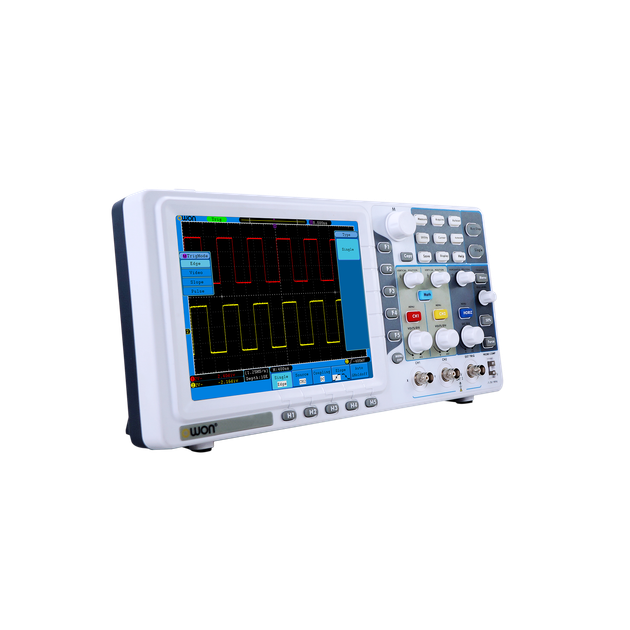

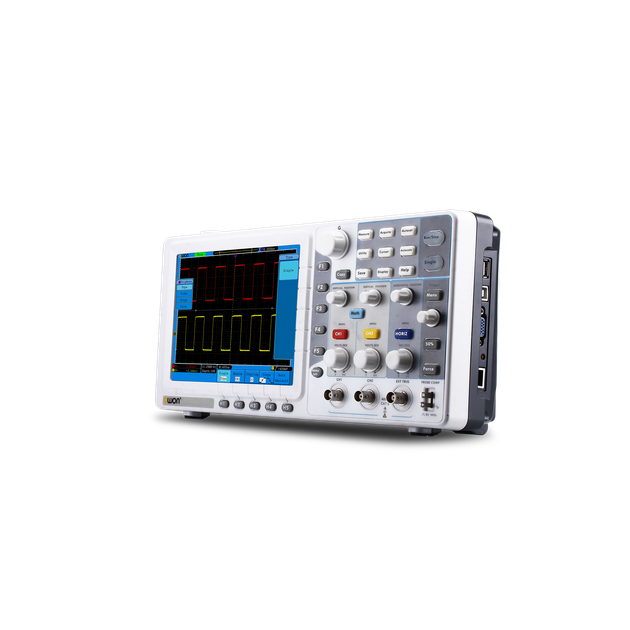

Цифровой осциллограф OWON SDS7122E — 125 МГц, 2 канала, 1 ГВ/с, 8" дисплей
OWON SDS7122E — флагман серии SDS-E с полосой пропускания 125 МГц, частотой дискретизации до 1 ГВ/с (GSa/s), глубиной записи 1M точек (расширение до 10M) и двумя каналами. Большой 8" цветной TFT-дисплей (800×600) с 15×10 делениями. Ультратонкий корпус толщиной 78 мм, вес 1,5 кг. Цифровая фильтрация, измерение тока, Pass/Fail, запись до 1000 кадров, AutoScale, 5 типов триггера, FFT, 24 автоматических измерения. Интерфейсы USB Host/Device, LAN, VGA (опционально). Поддержка SCPI и LabVIEW.
Ключевые возможности
125 МГц, 1 ГВ/с (GSa/s), 1M точек, 2+1 канала. 8-битный АЦП, вертикальная чувствительность 2 мВ/дел – 10 В/дел, развёртка 2 нс/дел – 100 с/дел, время нарастания ≤2,8 нс. Ограничение полосы 20 МГц. Пять типов триггера: Edge, Pulse, Video (NTSC/PAL/SECAM), Slope, Alternate. Математические операции +, −, ×, ÷, инвертирование, FFT. Курсорные и 24 автоматических измерения. Цифровая фильтрация и измерение тока. Pass/Fail с записью до 1000 кадров. USB, LAN, VGA (опционально), SCPI, LabVIEW.
Технические характеристики
| Параметр | Значение |
| Полоса пропускания | 125 МГц |
| Каналы | 2 + 1 внешний |
| Дискретизация | 500 МВ/с (MSa/s) / 2 кан., 1 ГВ/с (GSa/s) / 1 кан. |
| Глубина записи | 1M (расширение до 10M) |
| АЦП | 8 бит |
| Чувствительность | 2 мВ/дел – 10 В/дел |
| Развёртка | 2 нс/дел – 100 с/дел |
| Время нарастания | ≤2,8 нс |
| Ограничение полосы | 20 МГц / полная |
| Макс. входное напряжение | 400 В (DC + AC пик) |
| Триггеры | Edge, Pulse, Video, Slope, Alternate |
| Математика | +, −, ×, ÷, инверсия, FFT |
| Измерения | 24 автоматических + курсорные |
| Дополнительно | Цифровая фильтрация, измерение тока |

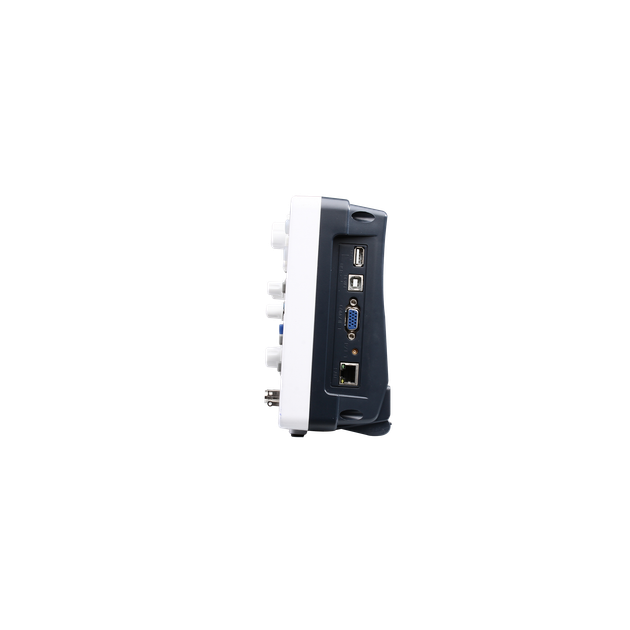

| Интерфейсы | USB Host/Device, LAN, VGA (опц.) |
| Дисплей | 8" TFT LCD, 800×600 |

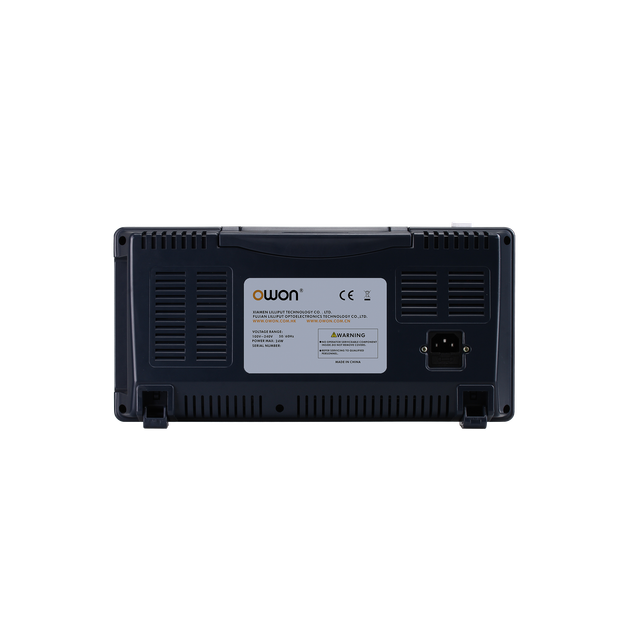

| Питание | 100–240 В AC, |
