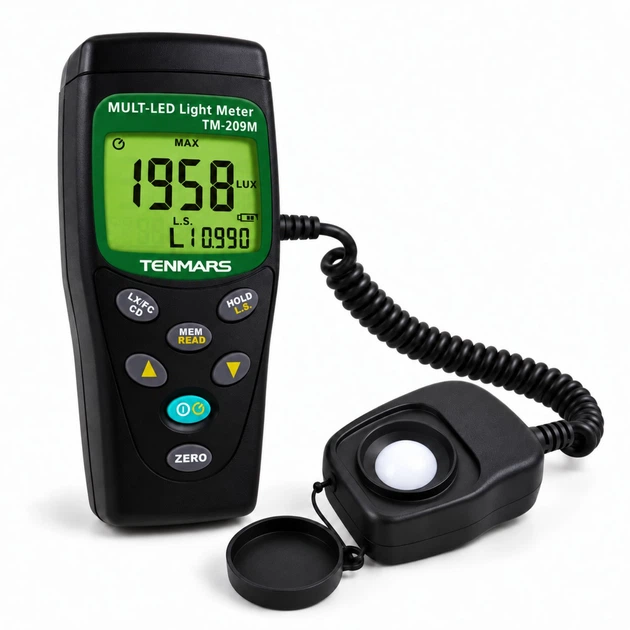

Люксметр Tenmars TM-209M (LED, до 400 000 лк, профили коррекции для цветных LED, автодиапазон, память 99 измерений, выносной датчик)

Tenmars TM-209M — цифровой люксметр с выносным датчиком для измерения освещённости от белых и цветных светодиодов, люминесцентных, металлогалогенных, натриевых ламп высокого давления, ламп накаливания и других источников видимого света. Главное отличие от TM-209 — дополнительные заводские профили коррекции для красных, жёлтых (янтарных), зелёных, синих и фиолетовых LED; нужный профиль пользователь выбирает вручную, для индивидуальных коэффициентов предусмотрены три ячейки L7…L9. Автоматический выбор диапазона: пять диапазонов в люксах до 400 000 лк и четыре в фут-канделах до 40 000 fc; дисплей 4000 отсчётов (до 3999). Заявленная погрешность ±3 % при калибровке по лампе накаливания 2856 K и ±6 % для других источников; соответствие общему классу A по JIS C 1609:1993 и CNS 5119 заявлено производителем.

Остальные возможности такие же, как у TM-209: отслеживание максимального, минимального и среднего значений, память на 99 результатов, расчёт силы света в канделах по заданному расстоянию, автовыключение. Датчик — кремниевый фотодиод со светофильтром, спектральная чувствительность приближена к кривой V(λ) CIE (заявленный пик чувствительности датчика 550 нм), косинусная коррекция; витой кабель около 1,5 м.

Что измеряет TM-209M и для чего

Освещённость в люксах и фут-канделах (кнопка LX/FC/CD; 1 fc = 10,764 лк) — именно её нормируют для рабочих мест, учебных и общественных помещений. Для узкополосных светодиодных источников результат особенно зависит от согласования спектральной чувствительности датчика с кривой CIE V(λ); отдельные профили коррекции для красных, жёлтых, зелёных, синих и фиолетовых LED удобны для измерений отдельных цветных источников в декоративном, сценическом и архитектурном освещении. Силу света в канделах прибор рассчитывает в направлении датчика по формуле I = E × d² по заданному расстоянию 0,01…30,47 м (0,01…99,99 фут); расчёт применяют для одиночного источника, который при выбранном расстоянии можно считать точечным, датчик ориентируют перпендикулярно направлению на источник, посторонний и отражённый свет могут искажать результат, на малых расстояниях от протяжённого светильника точность не гарантируется. Типичные задачи: проверка освещённости рабочих мест, классов, торговых залов, складов и паркингов; приёмка LED-освещения после монтажа; контроль цветной LED-подсветки — вывесок, сценического и архитектурного освещения; сравнение до и после замены ламп; контроль аварийного и дежурного освещения; учебные лаборатории.

Особенности Tenmars TM-209M

• Профили коррекции по цвету LED (L.S.) — десять ячеек: L0 — стандартный источник A (1,00); L1 — белый LED дневного света; L2 — красный; L3 — жёлтый (янтарный); L4 — зелёный; L5 — синий; L6 — фиолетовый LED; L7…L9 — стандартный источник по умолчанию. Профили L0…L6 заданы производителем и не изменяются; собственные коэффициенты 0,001…1,999 — только в L7…L9. Прибор не распознаёт тип или цвет источника автоматически — ячейку выбирает пользователь.
• Собственные коэффициенты L7…L9 — определяют сравнительными измерениями с эталонным прибором или используют подтверждённые значения именно для этого люксметра и источника; произвольное изменение коэффициента меняет показания, но не гарантирует повышения точности.
• Спектральная коррекция — кремниевый фотодиод со светофильтром имеет чувствительность, приближенную к кривой CIE V(λ); заявленный пик чувствительности датчика — 550 нм; профили L.S. дополнительно корректируют показания по выбранному типу источника.
• Автоматический выбор диапазона — 40 / 400 / 4000 / 40 000 / 400 000 лк; при превышении — «OL». Наименьший диапазон 40 лк позволяет работать при низкой освещённости.
• MAX / AVG / MIN — прибор отслеживает максимальное, среднее и минимальное значение измерений; удобно для наблюдения за изменениями освещённости. Выход — удержание кнопки более секунды. HOLD фиксирует текущее показание.
• Память на 99 записей — кнопка MEM/READ вручную сохраняет результаты (в режиме AVG — текущее среднее) и просматривает их на дисплее; номера 01…99, просмотр кнопками ▲/▼; очистка — на выключенном приборе удержать MEM/READ и нажать питание (CLr). Подключения к ПК и записи по интервалу нет.
• Выносной датчик с косинусной коррекцией — датчик кладут на рабочую поверхность и считывают сбоку, не заслоняя свет; заявленное отклонение ±0,5 % (10°), ±2 % (30°), ±3 % (50°), ±6 % (60°), ±25 % (80°). Защитная крышка на датчике.
• Установка нуля и автовыключение — ZERO при надетой крышке (без крышки — «CAP»); автоматическое выключение примерно через 5 мин бездействия, отключается; батарея 9 В — около 200 ч.

Как измерять

• Установите батарею 9 В, включите прибор, наденьте крышку на датчик и нажмите ZERO — на дисплее должно быть 000.
• Снимите крышку. Кнопкой LX/FC/CD выберите единицу (для норм — люксы), кнопкой L.S. — профиль источника: L1 — белый LED, L2…L6 — красный, жёлтый, зелёный, синий, фиолетовый LED, L0 — стандартный источник A, коэффициент 1,00.
• Положите датчик на рабочую поверхность рассеивателем вверх (опорная точка — вершина полусферы), не заслоняйте его и не стойте между ним и светильниками; дождитесь стабильного показания (обновление 2,5 раза/с).
• Для оценки неравномерности измеряйте в нескольких точках зоны по схеме методики; результаты сохраняйте MEM/READ, отдельное показание фиксируйте HOLD.
• Для силы света одиночного источника удерживайте LX/FC/CD более секунды, задайте единицу расстояния (м или фут) и расстояние от светового центра источника до датчика — прибор покажет канделы.
• После измерений наденьте крышку на датчик; при длительном хранении выньте батарею.

Как интерпретировать показания

Производитель заявляет ±3 % по стандартной лампе накаливания 2856 K и ±6 % для других источников видимого света; отдельных характеристик погрешности для каждого цветового профиля и числовых коэффициентов L1…L6 инструкция не содержит. Освещённость зависит от положения датчика, угла падения света, отражений, состояния источников (прогрев, старение, загрязнение) и дневного света — для сравнения «до/после» измеряйте в тех же точках при сопоставимых условиях; если тип источника меняется, выбирайте соответствующий профиль L.S. и фиксируйте настройки. Нормируемые уровни освещённости в Украине устанавливают действующие строительные нормы и санитарные правила; ориентировочные уровни JIS Z 9110 из инструкции производителя — не норматив для Украины.

TM-201L, TM-209 или TM-209M

• TM-201L — 2000 отсчётов, диапазоны 200…200 000 лк с ручным выбором, ±3 % / ±8 %, HOLD и MAX; без памяти, L.S., кандел и автовыключения.
• TM-209 — 4000 отсчётов, автодиапазон 40…400 000 лк, ±3 % / ±6 %, MAX/AVG/MIN, память 99, L1…L9 настраиваемые (изначально L1 = 0,99, L2…L9 = 1,00), расчёт кандел, автовыключение.
• TM-209M — аналогичные основные характеристики, но другой набор профилей коррекции: L0 — стандартный источник A, L1…L6 — заданные профили белого и цветных LED (красный, жёлтый, зелёный, синий, фиолетовый), пользователь изменяет только L7…L9.

TM-209M — для работы с белыми и цветными LED, когда нужны готовые профили коррекции по цвету; TM-209 — для белых LED и других источников видимого света с девятью настраиваемыми ячейками; TM-201L — базовая модель с ручным выбором диапазона.

Технические характеристики Tenmars TM-209M

• Измеряемая величина: освещённость (лк, fc); сила света (кд) — расчётная по заданному расстоянию
• Датчик: кремниевый фотодиод со светофильтром, выносной, косинусная коррекция; кабель около 1,5 м
• Спектральная чувствительность: приближена к кривой CIE V(λ); заявленный пик чувствительности датчика 550 нм
• Стандарты: JIS C 1609:1993, CNS 5119 — общий класс A (заявлено производителем)
• Дисплей: ЖК, 4000 отсчётов (до 3999); обновление 2,5 раза/с
• Диапазоны, лк: 40 / 400 / 4000 / 40 000 / 400 000; автоматический выбор
• Диапазоны, fc: 40 / 400 / 4000 / 40 000
• Заявленная погрешность: ±3 % (калибровка по стандартной лампе накаливания 2856 K); ±6 % для других источников видимого света
• Отклонение от косинусной характеристики: ±0,5 % (10°); ±2 % (30°); ±3 % (50°); ±6 % (60°); ±25 % (80°)
• Профили коррекции (L.S.): L0 — стандартный источник A (1,00); L1 — белый LED; L2 — красный; L3 — жёлтый (янтарный); L4 — зелёный; L5 — синий; L6 — фиолетовый LED (заданы производителем); L7…L9 — настраиваемые, множитель 0,001…1,999
• Сила света: I = E × d²; расстояние 0,01…30,47 м или 0,01…99,99 фут
• Функции: HOLD; MAX / AVG / MIN; память 99 записей (MEM/READ); ZERO; индикация «OL», «CAP», разряда батареи
• Автовыключение: через ≈5 мин; отключается
• Питание: батарея 9 В (6F22 / 006P / NEDA 1604); около 200 ч
• Рабочая температура / влажность: +5…+40 °C, 0…80 % RH
• Температура / влажность хранения: −10…+60 °C, 0…70 % RH
• Условия эксплуатации: в помещении, до 2000 м над уровнем моря, степень загрязнения 2
• ЭМС: EN 61326-1; CISPR 11 группа 1, класс A
• Размеры: прибор 130 × 55 × 38 мм; датчик 80 × 55 × 25 мм
• Масса: 250 г (с батареей)
• Производитель: Tenmars Electronics Co., Ltd (Тайвань)

Комплект поставки

• Люксметр Tenmars TM-209M с выносным датчиком — 1 шт.
• Батарея 9 В — 1 шт.
• Футляр для переноски — 1 шт.
• Инструкция по эксплуатации на украинском языке — 1 шт.

Для кого этот люксметр

• Монтажники и сервисные службы LED-освещения и рекламы — измерение освещённости от отдельных цветных LED-источников и отдельно включённых каналов RGB-светильников с выбором соответствующего профиля коррекции.
• Службы охраны труда, проектировщики освещения, учебные заведения — измерение освещённости рабочих мест по соответствующей методике с сохранением отдельных результатов в памяти; приёмка LED-освещения после монтажа; лабораторные работы по фотометрии. Пригодность для конкретного официального обследования определяет методика.
