Люксметр TENMARS TM-201L для измерения освещённости от LED и других источников видимого света

Люксметр TENMARS TM-201L для измерения освещённости от LED и других источников видимого света

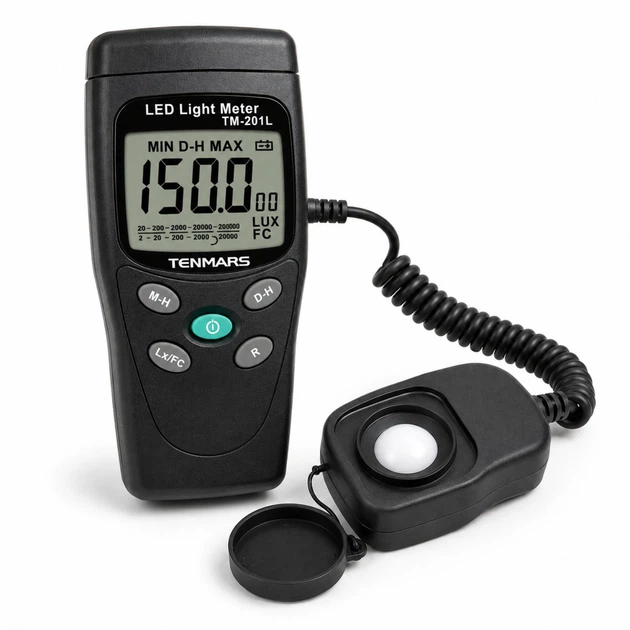

TENMARS TM-201L (встречается также написание TM201L) — цифровой люксметр тайваньского производства с выносным датчиком, предназначенный для измерения освещённости от белых LED, а также люминесцентных, металлогалогенных, натриевых ламп высокого давления, ламп накаливания и других источников видимого света. Прибор измеряет освещённость в люксах (lux) и фут-канделах (fc) в четырёх диапазонах до 200 000 лк с разрешением от 0,1 лк.

Выносной датчик с кремниевым фотодиодом и корректирующим светофильтром имеет спектральную чувствительность, приближённую к кривой видности глаза человека по CIE, с пиком на 550 нм, и косинусную коррекцию угловой характеристики. Прибор соответствует требованиям к люксметрам общего класса A по стандартам JIS C 1609:1993 и CNS 5119.

Корректное измерение света от LED-источников

Спектр белых светодиодов существенно отличается от спектра ламп накаливания. Из-за недостаточно точной спектральной коррекции обычные бюджетные люксметры на LED-освещении могут давать заметную погрешность. В TM-201L кремниевый фотодиод работает в паре с корректирующим светофильтром, который приближает чувствительность сенсора к стандартной кривой спектральной световой эффективности CIE V(λ). Точность составляет ±3 % по стандартной лампе накаливания 2856 K и ±8 % для других источников видимого света.

Полусферический рассеиватель датчика обеспечивает косинусную коррекцию: отклонение угловой характеристики всего ±0,5 % при угле падения света 10°, ±2 % при 30°, ±3 % при 50°, ±6 % при 60°. Это позволяет корректно измерять суммарную освещённость от нескольких светильников.

Выносной датчик на витом кабеле

Датчик соединён с блоком индикации витым спиральным кабелем, который растягивается на нужную длину. Его можно положить на рабочую поверхность и считывать показания сбоку, не заслоняя световой поток собственной тенью — это базовое требование методики измерения освещённости. В нерабочем состоянии фотоприёмник закрывается защитным колпачком, закреплённым на корпусе датчика.

Четыре диапазона измерения

• 200 лк — разрешение 0,1 лк
• 2 000 лк — разрешение 1 лк
• 20 000 лк — разрешение 10 лк
• 200 000 лк — разрешение 100 лк
• Диапазоны в фут-канделах: 20 / 200 / 2 000 / 20 000 fc (1 fc = 10,764 лк)

Диапазон переключается вручную кнопкой R. Если значение превышает предел диапазона, на дисплее появляется индикация перегрузки OL — достаточно перейти на старший диапазон. Кнопка Lx/FC переключает единицы измерения между люксами и фут-канделами.

Фиксация показаний

Кнопка D-H (Data Hold) замораживает текущее показание на дисплее — удобно, когда датчик размещён в неудобном для считывания месте. Кнопка M-H (Max Hold) включает удержание максимального значения за время измерения — для поиска точки максимальной освещённости или фиксации пиковых значений. Регулятор установки нуля компенсирует дрейф темнового тока фотодиода при закрытом датчике.

Достоверность измерений

Для инженерных измерений важна уверенность в достоверности полученных результатов. В отличие от многих бюджетных люксметров, TENMARS TM-201L имеет нормированные производителем метрологические характеристики и соответствует требованиям общего класса A по стандартам JIS C 1609:1993 и CNS 5119. Качественный фотометрический сенсор со спектральной и косинусной коррекцией обеспечивает прогнозируемую точность при измерении освещённости от белых LED и других источников видимого света. При необходимости прибор может быть откалиброван в аккредитованной лаборатории для подтверждения его метрологических характеристик и обеспечения прослеживаемости результатов измерений. По желанию заказчика люксметр может быть поставлен после метрологической калибровки с соответствующим документальным подтверждением.

Почему профессиональный люксметр стоит дороже?

Стоимость профессионального измерительного оборудования определяется не только количеством функций, но и качеством фотометрического сенсора, нормированной точностью, соответствием профильным стандартам и возможностью подтвердить характеристики прибора путём метрологической калибровки. Именно поэтому люксметр TENMARS TM-201L можно использовать для ответственных инженерных измерений, где важна достоверность полученных результатов.

Технические характеристики TENMARS TM-201L

• Измеряемые источники: белые LED и все источники видимого света
• Единицы измерения: лк, fc
• Диапазоны: 200 / 2 000 / 20 000 / 200 000 лк; 20 / 200 / 2 000 / 20 000 fc
• Точность: ±3 % (по лампе накаливания 2856 K); ±8 % для других источников видимого света
• Дисплей: ЖК, 2000 отсчётов (максимальное показание 1999)
• Сенсор: кремниевый фотодиод с корректирующим светофильтром
• Спектральная чувствительность: приближена к кривой видности CIE, пик 550 нм
• Угловая характеристика: косинусная коррекция (±0,5 % при 10°, ±2 % при 30°, ±3 % при 50°, ±6 % при 60°, ±25 % при 80°)
• Класс прибора: общий класс A по JIS C 1609:1993 и CNS 5119
• Выбор диапазона: ручной (кнопка R)
• Частота измерений: 2,5 раза в секунду
• Функции: Data Hold, Max Hold, переключение лк/fc, установка нуля, индикация OL, индикация разряда батареи
• Кабель датчика: витой (спиральный), растяжимый
• Питание: батарея 9 В («Крона», IEC 6F22), время работы прибл. 200 ч
• Условия эксплуатации: 5…40 °C, влажность до 80 %, в помещениях
• Размеры блока индикации: 130 х 55 х 38 мм; датчика: 80 х 55 х 25 мм
• Масса: 250 г (с батареей)
• ЭМС: EN 61326-1; маркировка CE

Чего нет в TM-201L

• Автоматического выбора диапазона — переключение вручную кнопкой R
• Памяти измерений — только фиксация на дисплее (Data Hold, Max Hold)
• Режимов MIN и AVG — фиксируется только максимум
• Измерения силы света в канделах
• Автоотключения питания

Если нужны автоматический выбор диапазона, память на 99 результатов, режимы MAX/AVG/MIN и расчёт силы света в канделах — обратите внимание на старшие модели TENMARS TM-209 и TM-209M.

Комплект поставки

• Люксметр TENMARS TM-201L с выносным датчиком — 1 шт.
• Батарея 9 В — 1 шт.
• Инструкция пользователя на украинском языке — 1 шт.
• Кейс для переноски — 1 шт.

Частые вопросы о TENMARS TM-201L

Корректно ли TM-201L измеряет свет от LED-ламп? Да, это основное назначение модели: сенсор с корректирующим фильтром предназначен для измерения света белых LED и всех видимых источников, точность для них составляет ±8 %.

Чем TM-201L отличается от TM-209? TM-201L — модель для ручных измерений освещённости с выбором диапазона кнопкой R, Data Hold и Max Hold. TM-209 дополнительно имеет автоматический выбор диапазона, режимы MAX/AVG/MIN, память на 99 измерений и расчёт силы света в канделах.

Что означает OL на дисплее? Перегрузка: значение превышает предел текущего диапазона, нажмите кнопку R для перехода на старший диапазон.

Сохраняет ли прибор результаты? Нет, памяти измерений нет — только Data Hold и Max Hold на дисплее.

Можно ли использовать TM-201L в теплице для растений? Можно — для оценки равномерности освещения и сравнения зон теплицы люксметр подходит. Но люксы отражают чувствительность глаза человека, а не потребности растений. Если же необходимо оценить именно условия для роста растений, рекомендуется использовать PAR-метр (квантометр), который измеряет PPFD в мкмоль/м²·с.

Какое питание? Одна батарея 9 В типа «Крона» примерно на 200 часов работы; входит в комплект.
