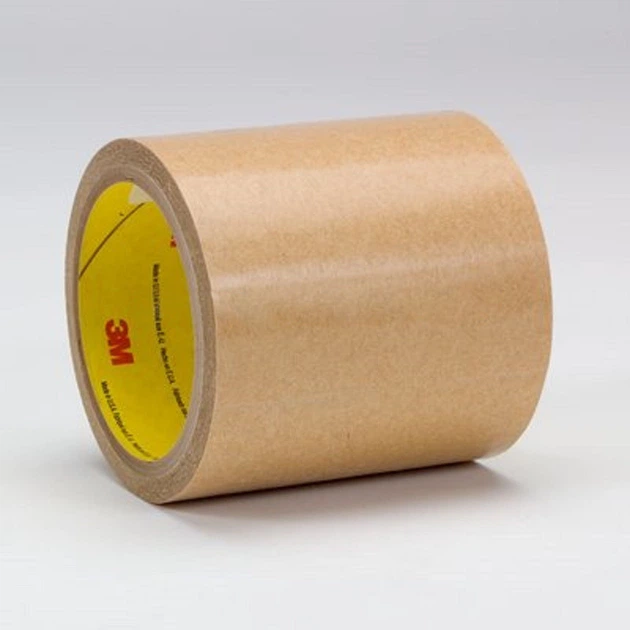

Анизотропный скотч 3M 9703 Z -axis 5 x 100 мм анизотропная токопроводящая пленка

3M 9703 анизотропный скотч токопроводящая пленка 5х100мм скотч - лента

Анизотропная токопроводящая плёнка (скотч) 3M 9703 предназначена для приклеивания гибких шлейфов к текстолиту, стеклу и т.п.

Проводит ток в одном направлении по оси "Z" (Z-Axis), чем обеспечивает хорошую проводимость от контакта к контакту и изоляцию между контактами.

Используется для ремонта телефонов, мониторов, планшетов и др..

Описание:

Торговая марка: 3M

Номер модели: 3M 9703

Сертификаты: ISO 9001: 2008 / SGS

Основа анизотропной ленты - полиэстер с вкраплением частиц серебра.

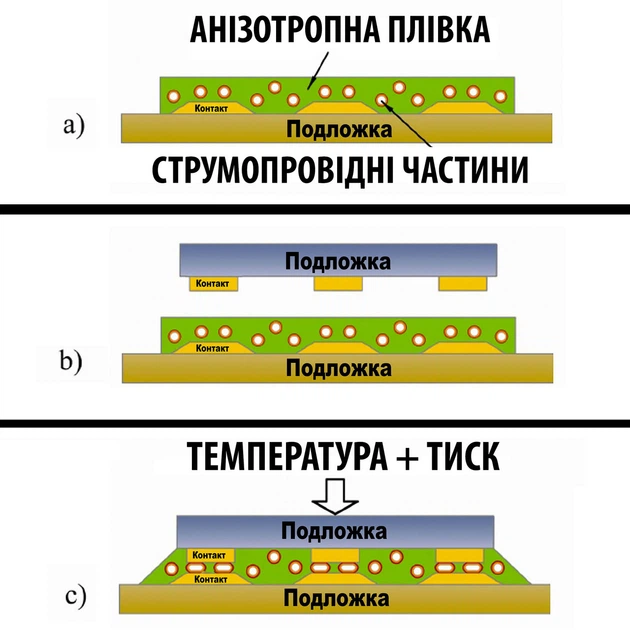

Скотч 3M 9703 - чувствительная к давлению электро трансферная лента с анизотропной электропроводностью. Основа заполнена токопроводящими частицами. Они позволяют создать электрическую взаимосвязь между поверхностями  по оси  "Z" через токопроводящие частицы.

Липкие свойства и отсутствие какого-либо термического отверждения делает ленту 9703 простой в использовании при сборочных операциях.

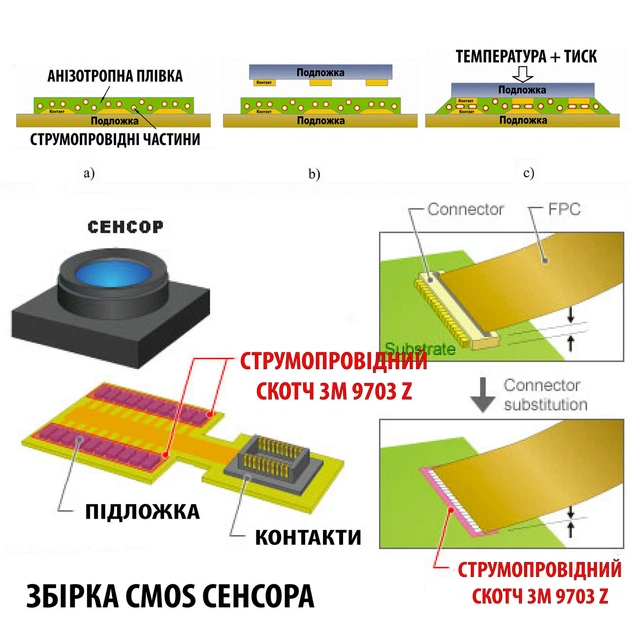

Лента 9703 электрически соединяет и механически связывает цепи с маленьким меж контактным шагом.

Электропроводящая лента 9703 обеспечивает хорошую адгезию к текстолиту, меди, золоту, эпоксидным смолам, полиимиду (Kapton), полиэфирным пленкам, алюминию нержавеющей стали и гладким уплотнительным материалам.

Низкое контактное сопротивление.

применение

1. Прочность адгезионной связи зависит от степени прижима клейкой ленты к поверхности.
2. Для получения оптимальной адгезии соединяемые поверхности должны быть чистыми и сухими.
3. Оптимальная температура нанесения ленты 20°C - 38°C.Не рекомендуется нанесение ленты при температуре ниже 10°C. Если лента нанесена при нормальных условиях, адгезионные свойства ленты сохраняются в широком температурном интервале.

Технические характеристики:

Цвет: прозрачный

Толщина скотча - 50 микрон

Клей: Акриловый

Тип клея - чувствительный к давлению/

Метод склеивания - Давление пальца или валик.

Давление склеивания 0,10 МПа

Температура склеивания 15С - 70С

Тип проводящих частиц - Никель с серебряным покрытием

Направление проводимости - Ось Z

Минимальный зазор между контактами - 0,4 мм

Тип подключения -  Flex to Flex, Flex к LCD, Flex к PCB

Толщина лайнера -100 микрон

Материал лайнера - крафт - бумага

Количество клейких сторон - 2

Особенность: Термостойкость

Ширина - 5мм

Длина - 100мм

Комплектация:

Скотч 3M 9703 полоса 5мм х 100мм - 1шт.
