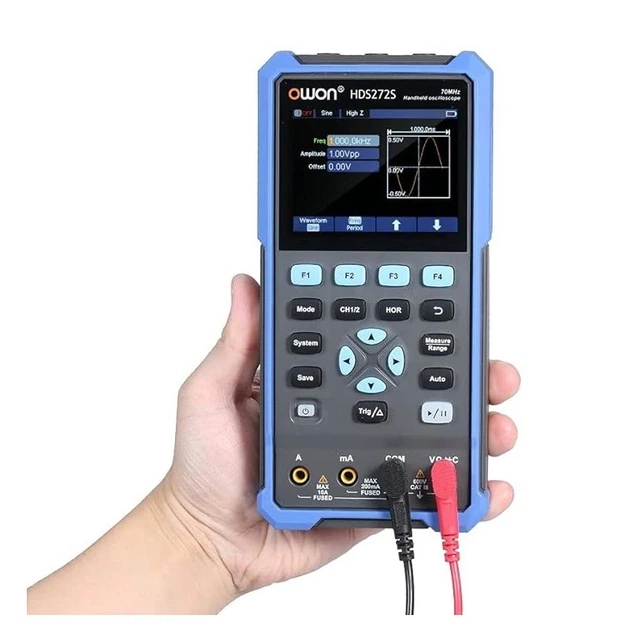

Цифровий осцилограф OWON HDS272S

OWON HDS272S – це портативний двоканальний осцилограф з вбудованим генератором. Прилад оснащений вбудованим мультиметром на 20000 відліків, з допомогою якого можна виміряти напругу, струм, опір, ємність, провідність, а також протестувати діоди.

Технічні характеристики

• Канали: 2
• Смуга пропускання: 70 МГц
• Частота дискретизації: 250 МВиб/с
• Об'єм пам'яті: 8 кБ
• Запис осцилограм: 10 000 осцилограм/с
• Режими входу: DC, AC, GND
• Вхідний імпеданс: 1 МОм ± 2%
• Коефіцієнт ділення: 1X, 10X, 100X, 1000X, 10000X
• Макс. вхідна напруга: 400 В
• Межа смуги пропускання: 20 МГц
• Горизонтальна шкала: 5 нс/под-1000 с/под
• Вертикальна чутливість: 10 мВ/под-10 В/под
• Вертикальна роздільна здатність: 8 біт
• Тип запуску: Edge
• Режими запуску: Авто, нормальний, одиничний
• Автоматичні вимірювання: період, частота, середнє, пік-пік, мінімум, максимум
• Курсорні вимірювання: амплітудні, часові, dT, dV
• Мультиметр
• Роздільність: 20000 відліків
• Функції вимірювання: напруга, струм, опір, ємність, тест діодів і провідність
• Вхідний опір: 10 МОм
• Максимальна вхідна напруга: AC 750 В, DC 1000 В
• Максимальний вхідний струм: DC: 10 А; AC: 10 А
• Тестування діодів: 0-2 В
• Генератор сигналів
• Вихідна частота: синусоїдальна 0,1 Гц - 25 МГц; прямокутна 0,1 Гц - 5 МГц; пилкоподібна 0,1 Гц - 1 МГц; імпульсна 0,1 Гц - 5 МГц; довільні форми 0,1 Гц - 5 МГц
• Швидкість вибірки: 125 МВиб/с
• Кількість каналів: 1 канал
• Діапазон амплітуд: 20 мВ – 5 В
• Пам'ять: 8 кБ
• Вертикальна роздільна здатність: 14 біт
• Вихідний опір: 50 Ом
• Загальні характеристики
• Дисплей: 3,5-дюймовий РК

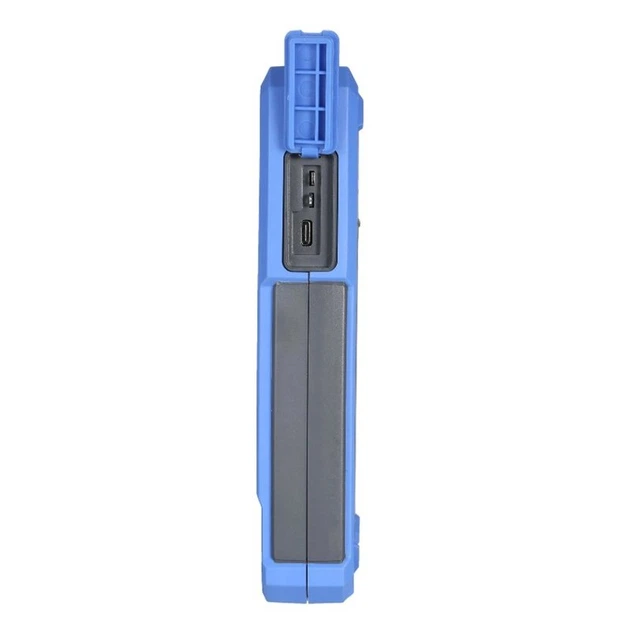

• Інтерфейс: USB Type-C
• Габарити: 198 мм × 96 мм × 38 мм
• Вага: 600 г

Комплектація

• Цифровий осцилограф OWON HDS272S — 1 шт.
• Вимірювальні щупи для осцилографа — 1 компл.
• Вимірювальні щупи для мультиметра — 1 компл.
• USB-кабель — 1 шт.
• Блок живлення — 1 шт.
• Сумка для зберігання і перенесення — 1 шт.
• Посібник користувача — 1 шт.
