Механизм раздвижной системы для межкомнатных дверей EKF E-120101-02 (80кг)

Механизм раздвижной системы EKF E-120101-02 применяется для монтажа раздвижных дверей весом до 80 кг.

В комплект Механизма раздвижной системы EKF E-120101-02 входит:

- Каретка с роликами - 2 шт.

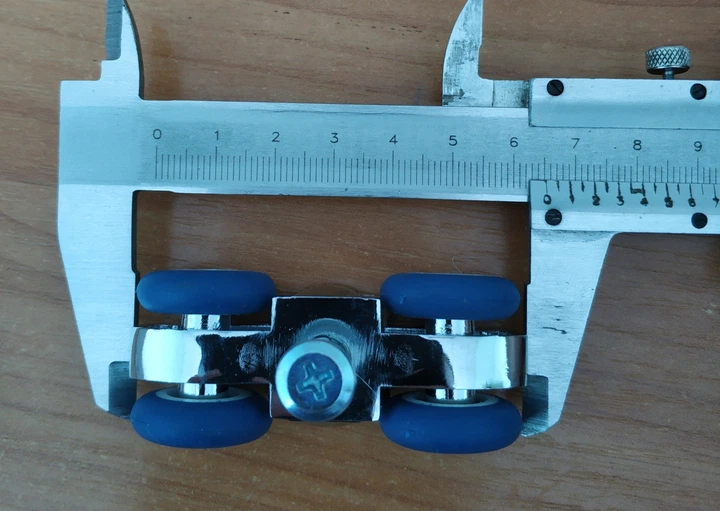

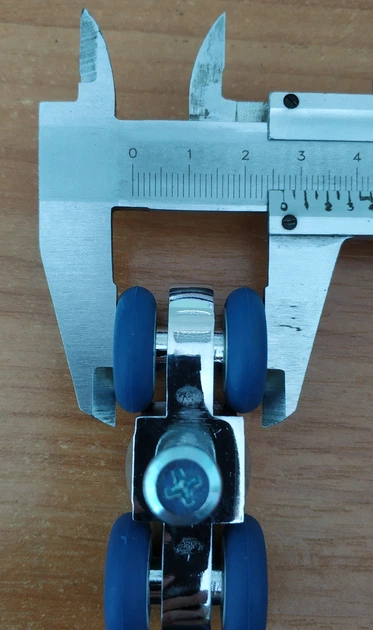

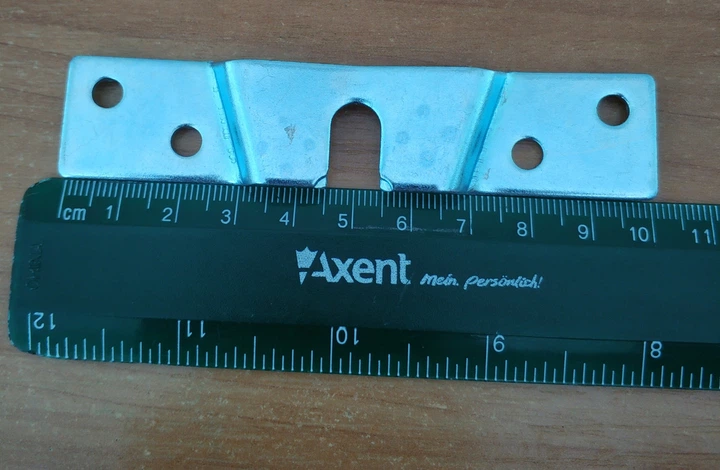

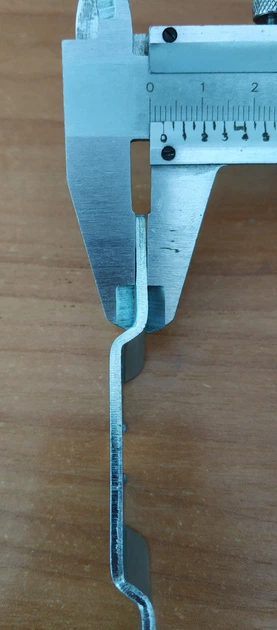

(крепится к верхней торцевой части дверного полотна; ролики имеют подшипник, покрытый специальным полимерным материалом, благодаря чему ход каретки внутри направляющего профиля плавный и легкий. Так же каретка имеет регулировочный винт, который позволяет регулировать зазор между полом и нижней частью двери). Длинна каретки - 65мм, ширина каретки по оси колес - 27мм, диаметр колеса - 23мм. Размер площадки для крепления дверного полотна - 100*21,5*2,5мм.- Ограничитель (стопор) - 2 шт.
(представляет собой черную вставку, которая монтируется в оба конца направляющего профиля и фиксирует дверное полотно в крайних положениях, не Также для монта

давая ему выезжать слишком далеко и делает закрывание двери более мягким)

- Направляющий флажок - 1 шт.
(крепится в пол на одной плоскости с полотном. Обычно он устанавливается на расстоянии 2-5 см от торца дверного полотна в закрытом положении двери)

Также для монтажа раздвижных дверей нужны следующие комплектующие, которые в комплект системы не входят!!!

- Верхний направляющий профиль (в комплект системы не входит). В зависимости от конструкции предполагаемой раздвижной двери, система EKF E-120101-02 может комплектоваться или . Профиль монтируется к стене с помощью .

 (в комплект системы не входит)
(профиль с помощью саморезов крепится к нижней торцевой части двери и в дальнейшем будет служить направляющей для флажка при открывании/закрывании двери)

(в комплект не входит)
(предназначен для монтажа верхнего направляющего профиля к стене, обычно на 2 м профиль используют 4-5 шт креплений)

(в комплект не входят)
(Ручки для раздвижных дверей не должны выступать за край дверного полотна и мешать закрыванию двери. Поэтому они обычно представляют собой утопленные в полотно ручки. Они могут быть как с замком так и без замка.
