Датчик потока воды (расход) G1/2" 1-30 л/мин | Датчик Холла для систем автоматизации

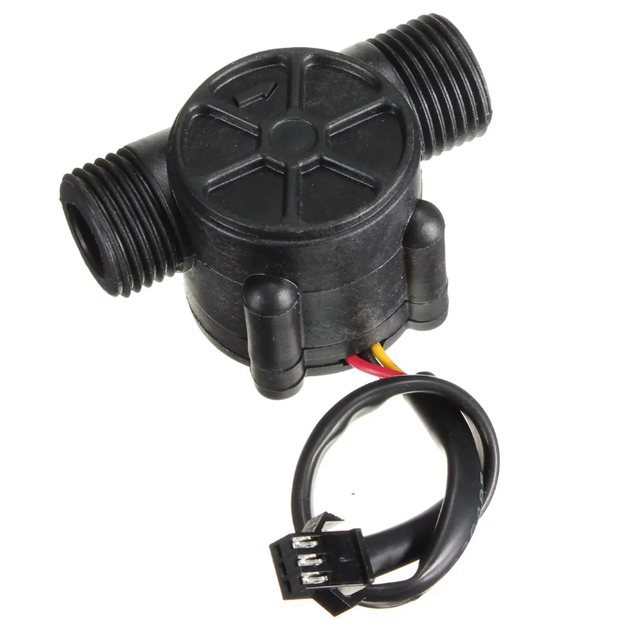

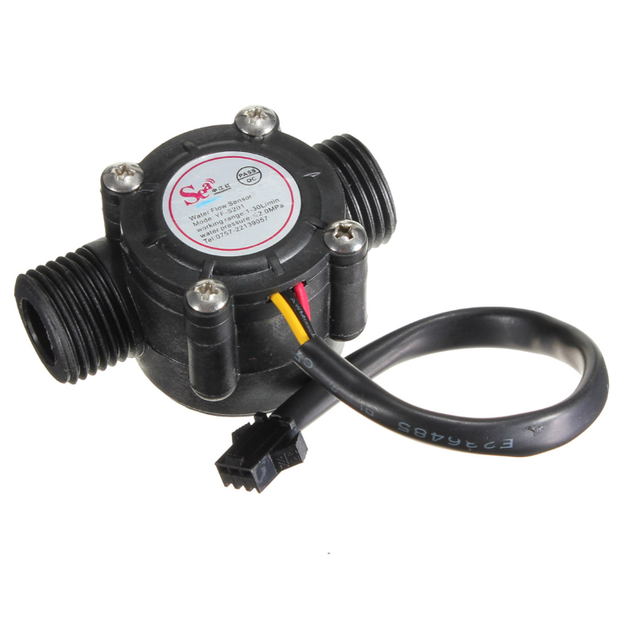

Данный датчик является идеальным решением для автоматизации контроля расхода воды в системах "умный дом", кофемашинах, поливочных установках или промышленном оборудовании. Конструкция устройства включает прочный пластиковый корпус со встроенным клапаном, водяной ротор и высокочувствительный датчик Холла.

Принцип работы: при прохождении потока через устройство водяной ротор начинает вращаться. Скорость вращения прямо пропорциональна скорости потока воды. Датчик Холла фиксирует каждый оборот и генерирует импульсный сигнал соответствующей частоты, который легко считывается любым микроконтроллером (Arduino, ESP32, STM32).

Характеристики:

• Типоразмер резьбы: 1/2" дюйма (внешний Ø ≈ 20 мм, внутренний Ø ≈ 11 мм)
• Диапазон измерения потока: 1 – 30 л/мин
• Рабочее напряжение: 5 – 24 В DC
• Максимальный ток: 15 мА (при 5 В)
• Максимальное давление: до 1.75 МПа
• Температура жидкости: до 120 °C (коротковременно)
• Рабочая температура окружающей среды: 0 – 80 °C
• Рабочая влажность: 35 – 90 %

Подключение (3 провода):

• Червоний: питание (+)
• Черный: земля (GND)
• Жовтий: сигнальный (импульсный выход)

Преимущества:

• Надежность: механическая часть отделена от электронной, что обеспечивает длительный срок службы.
• Широкий диапазон напряжения: поддержка питания до 24В позволяет интегрировать датчик в промышленные системы управления.
• Термостойкость: способность работать с жидкостями высокой температуры расширяет сферы применения.
• Компактность: стандартная резьба 1/2" позволяет легко монтировать датчик в обычную водопроводную цепь.

FAQ:

Как рассчитать расход воды на основе импульсов? Для этого используется формула частоты импульсов (обычно указана в даташи или рассчитывается калибровкой). Например, для большинства таких датчиков формула выглядит как: Частота (Гц) = 7.5 * Q (л/мин).

Можно ли использовать этот датчик для пищевых продуктов? Датчик изготовлен из качественного пластика, однако для промышленного пищевого производства рекомендуется проверять совместимость материала корпуса с конкретным типом жидкости.

Ну нужны ли дополнительные уплотнители? Резьба 1/2" является стандартной, поэтому для герметичности рекомендуется использовать фум-ленту или резиновые прокладки, обычно применяемые в сантехнике.
