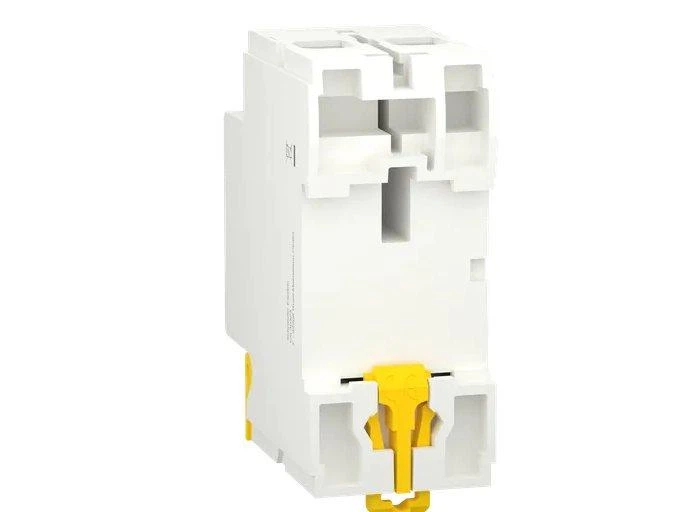

Дифференциальное реле (УЗО) Schneider Electric Resi9 2р 40А/30мА тип AC R9R51240

Производитель: Schneider Electric
Чувствительность: к переменному току утечки
Тип устройства: электромеханический
Номинальный ток: 40 А
Тип: AC
Отключающий дифференциальный ток: 30 мА
Количество полюсов: 2 (1 фаза + ноль)
Максимальный ток короткого замыкания: 6 kA
Монтаж: на DIN-рейку
Усилие затягивания винтов: 3,5 Нм
Эксплуатационная температура: -5…40 °C
Сечение присоединяемых проводов: Терминал тунельного типа (вверху или внизу) 1…35 мм² жорсткий Терминал тунельного типа (вверху или внизу) 1…25 мм² гнучкий
Серия: Resi9
Срок службы: механических - 20000, электрических - 10000
Степень защиты: IP20
Размер: 82x36x78,5 мм

Диф. реле  (УЗО) Schneider 2 р 40А/30мА ( RESI9 )

Данное устройство имеет тип АC. Это означает, что он предназначен для типичных нагрузок. Например, для электрических розеток общего назначения; ламп накаливания или светодиодного освещения; бытовой электроники класса II (фенов, телевизоров и т.д.); электрических обогревателей, водонагревателей.

Основные параметры:

• Количество полюсов: 2
• Номинальный ток: 40 А
• Рабочая частота: 50 Гц
• Номинальный ток утечки: 30 мА
• Номинальное импульсное напряжение (Uimp): 4 кВ
• Тип чувствительности: АC
• Ток включения и выключения (Im/IDm): 500 А
• Выдержка импульсного тока (8/20 мкс) без аварийного отключения: 250 А
• Соответствие ДСТУ EN 61008-1:2017, ДСТУ EN 61543:2018

Дополнительные параметры:

• Напряжение изоляции (Ui): 440 В пер. тока
• Номинальный условный ток короткого замыкания (Inc/IDc):
  • С автоматическим выключателем: Равен отключающей способности автоматического выключателя
  • C предохранителем gG: 6000 A
• Износостойкость (кол-во циклов В-О):
  • Механическая: 20 000
  • Электрическая: 10 000
• Степень защиты (МЭК 60529):
  • Открытая установка: IP20
  • Установка в шкафу: IP40
• Тропическое исполнение (МЭК 60068-1): Степень 2 (относительная влажность 95 % при 55 °C)
• Содержание вредных веществ: В соответствии с RoHS 2003

Модульное оборудование Resi9

Устройства Resi9 относятся к оптимальному ценовому сегменту, что обеспечивает качество, надежность и удобство использования, соответствующие оборудованию премиум сегмента.

Унифицированная конструкция и высокие производственные стандарты увеличивают срок службы оборудования Resi9, при этом его удобно устанавливать и эксплуатировать. 89% модульного оборудования Resi9 производится на заводах Schneider Electric в Болгарии, Франции, Испании и Бельгии.

Основными преимуществами ВДС Resi9 являются: наличие типа А для защиты людей при использовании электронных устройств класса I, а также они имеют электромеханический тип, который обеспечивает защиту людей даже при обрыве N проводника.

Серия модульного оборудования Resi9 включает в себя: автоматические выключатели, выключатели дифференциального тока, контакторы, автоматические выключатели дифференциального тока (АВДС), реле напряжения и импульсное реле. Важной особенностью серии Resi9 является наличие максимальной отключающей способности 6000 А.
