Электромеханический замок ATIS Lock B

Описание электромеханический замок ATIS Lock B

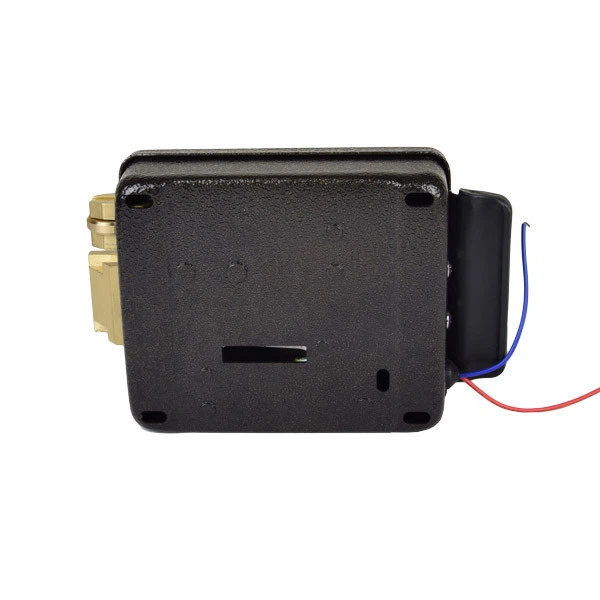

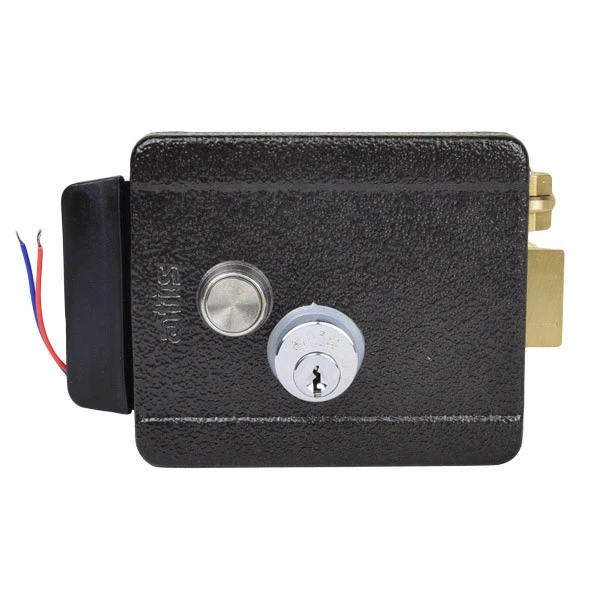

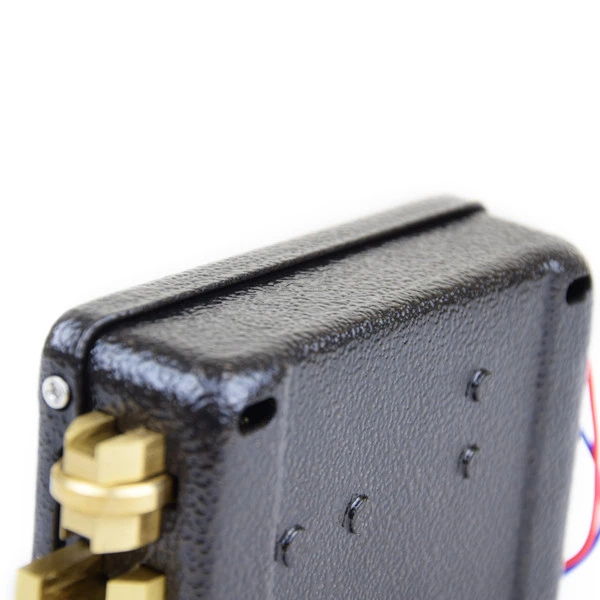

ATIS Lock B – универсальный накладной электромеханический замок из окрашенного металла для внутренней установки. Замок коричневого цвета. Предназначен для металлических или деревянных дверей. Тип установки по направлению закрывания двери: левый / правый. Открывается импульсом электрического тока (12V), а также ключом или с помощью встроенной механической кнопки. Тип ключа - зубчатый. В комплекте прилагается 5 ключей. Электромеханический замок - запирающее устройство с механическим ригелем, открытие которого производится с помощью подачи электрического питания, либо механическим способом – ключом/кнопкой.

Как работает электромеханический замок ATIS Lock B:

Открыть замок ATIS Lock B можно следующими способами:

• снаружи – с помощью ключа

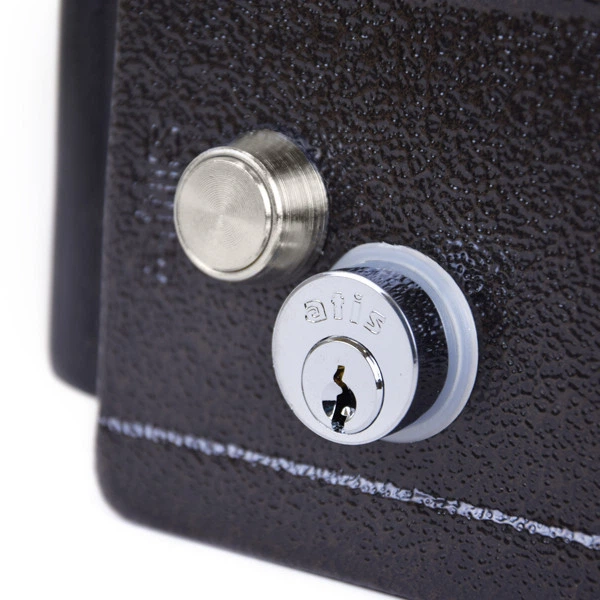

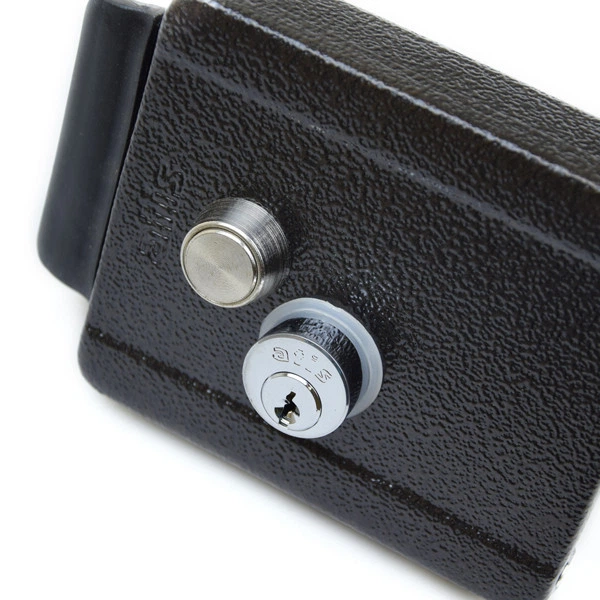

• изнутри – с помощью встроенной механической кнопки
• дистанционно – импульсом напряжения 12V (max время подачи напряжения - не более 1 сек.)
• режим «открыто» – зажав кнопку открытия и провернув ключ до упора - замок будет постоянно открыт

Во избежание выхода катушки замка из строя непрерывное время подачи напряжения не должно превышать 3 секунд. Используется в простых системах контроля доступа, например, в квартирах, школах, магазинах, отелях, офисах, складских помещениях. Замок Atis Lock B предназначен исключительно для внутренней установки.

Особенности ATIS Lock B:

• Материал корпуса: окрашенный металл

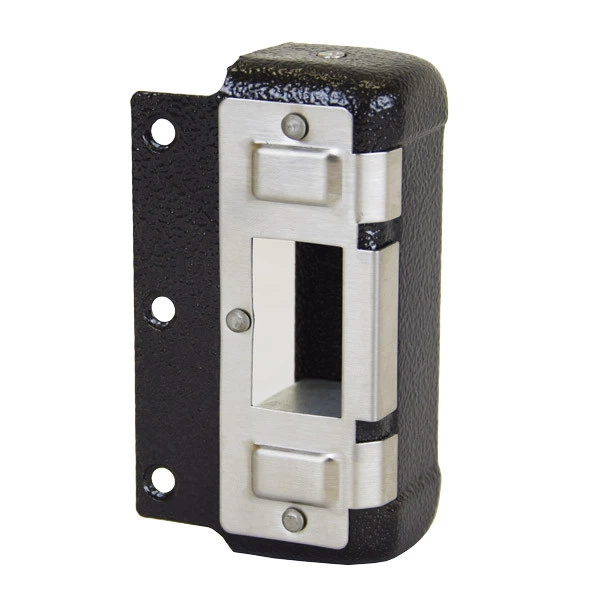

• Материал ответной части: окрашенный металл, с накладкой из нержавеющей стали
• Тип установки: накладной
• Питание: 12V
• Ток потребления: 2А
• Рабочая температура: от -30° до +70°С
• Размеры: 137х105х37 мм
• Вес: 1040 г

Установка электромеханического замка ATIS Lock B:

1. Установите и закрепите серцевину (d=27мм) с монтажным кольцом на двери, используя зажимную пластину
2. Отрегулируйте планку серцевины в зависимости от толщины двери
3. Снимите крышку замка, открутив два винта на торце, и закрепите замок на двери, используя 4-ре монтажные отверстия
4. Установите ответную часть, выдержав расстояние между замком и ответной планкой 5мм
5. При необходимости отрегулируйте усилие взводной пружины замка
6. Подключите питание

Для открытия электромеханического замка с помощью видеодомофона без использования отдельного блока питания к замку – рекомендуем использовать БУЗ (приобретается отдельно).

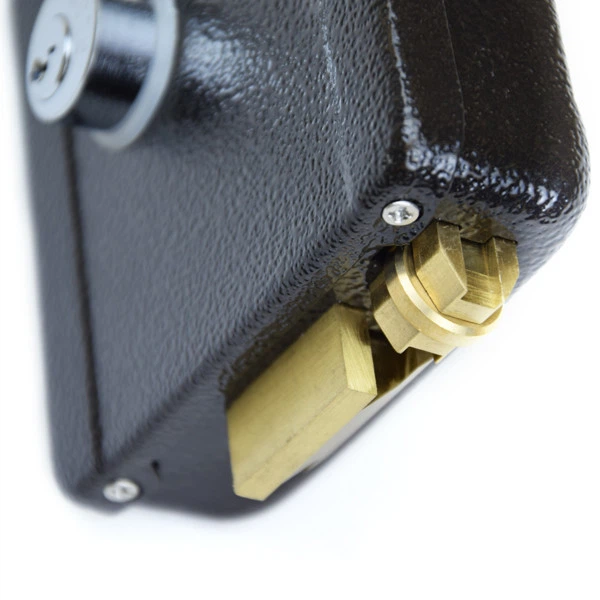

Левая/правая установка запирающего ригеля

Для установки запирающего ригеля замка в соответствии с направлением закрывания двери (левая/ правая), необходимо снять крышку замка, вытащить шплинт из отверстия оси запирающего ригеля, снять шайбы, вытащить и повернуть ригель на 180°. Закрепить всё в обратной последовательности.
