Преобразователь DC-DC 5A понижающий на XL4015E с дисплеем LED 75 Вт 706464638 4015

Модель HW-316E

Модуль DC-DC XL4015E понижающий 1.25-36V 5A 75W - предназначен для изменения значения выходного напряжения. Особенностью данного модуля является наличие вольтметра. Данный модуль можно использовать в качестве небольшого блок питания, как зарядное устройство, питания электронных устройств и т. д.

Модуль спроектирован на микросхемы XL4015E, вольтметре, подстроечном резисторе и других вспомогательных компонентах. Благодаря встроенному вольтметру, регулирование выходного напряжения стало гораздо проще. Отображается напряжение постоянного тока внешнего источника питания и выходное напряжение с помощью семисегментного дисплея. Дисплей воспроизводит только величину напряжения. Переключение этих напряжений осуществляется тактовой кнопкой на плате. При работе с силой тока близкого к максимальному значению 3 А, необходимо установить дополнительное охлаждение (радиатор).

Выходное напряжение задается многооборотным резистором.

Левая кнопка включает/выключает индикацию дисплея. Правая кнопка переключает показатели входного/выходного напряжения на дисплее.

Подключается внешний источник питания и устройство для преобразователя напряжения с помощью 2 клемников:

VIN +: входное напряжение 4 - 38 В
VIN - : «Земля»
VOUT +: выходное напряжение 1,25 - 36 В
VOUT - : общий провод устройства


Также на плате модуля есть 2 светодиода:

IN: сигнализирует о подаче входного напряжения
OUT: сигнализирует о подаче выходного напряжения

Погрешность вольтметра составляет +-0.05V , а диапазон 0 - 40V .
Входное напряжение 4,0 - 38V . ( Входное напряжение должно быть более чем на 1,5 В выше выходного напряжения )

Регулируемый диапазон выходного напряжения 1,25 В - 36 В плавно регулируется.

Выходной ток может достигать 5А , рекомендуется использовать его в пределах 4,5А .
Выходная мощность может достигать 75 Вт .

Высокая эффективность преобразования, до 96% (эффективность зависит от входного, выходного напряжения, тока и перепада давления)
С защитой от перегрева и защитой от короткого замыкания.

Технические данные:

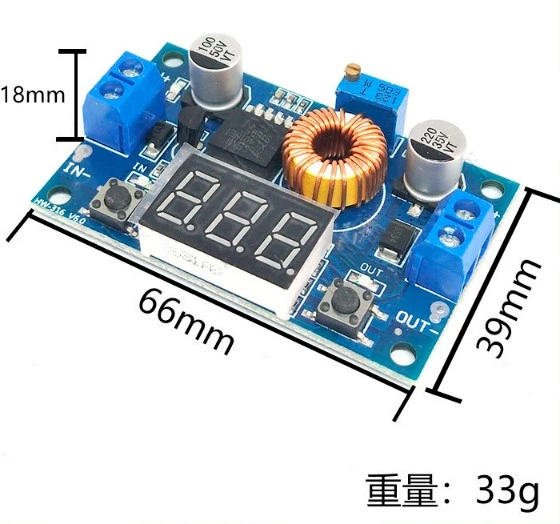

- Размер 66 * 39 * 18 мм
-Вес 33
Uin=4-38V;
Uout=1.25-36V;
Imax=5A;

LED индикатор 0.36дюйма;
