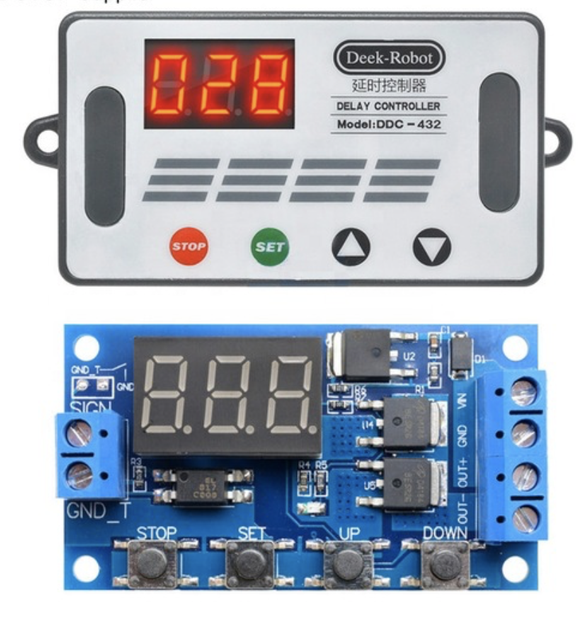

Таймер, регулятор задержки времени DDC-432 5-30В 0,1сек-999мин с поддержкой цикла с корпусом

Рабочее напряжение: DC5V-DC30V Источник сигнала триггера: высокоуровневый триггер DC 3,0 V-24V Выходная мощность: постоянный ток 5в-36в, постоянный ток 15А при нормальной температуре, мощность 400 Вт При условии дополнительного тепловыделения максимальный ток может достигать 30A Размер изделия: 64 мм * 35 мм * 19,3 мм Монтажное отверстие: диаметр 3 мм Рабочая температура: -40 °C ~ 85 °C Таймер имеет несколько режимов работы, и может работать в одном из выбранных режимов. Чтобы сменить режим, необходимо зажать кнопку SET на 1 секунду и отпустить. Используя кнопки UP(верх) и DOWN(низ) выбирается необходимый режим и подтверждается выбор коротким нажатием кнопки SET Сразу после подключения питания к реле на индикаторе отображается текущий режим работы. После выбора кнопкой SET нужного режима, таймер автоматически переключается на настройки времени срабатывания реле. В этих настройках мы можем задать три параметра: OP — Время нахождения реле в замкнутом состоянии CL — Время нахождения реле в разомкнутом состоянии LOP — Количество повторений (циклов) включения/выключения реле от 1 до 999 или неограниченное количество повторений (путем установки значения — (3 тире) Чтобы задать значение каждого из параметров, нужно выбрать один из них нажатием кнопки SET, после чего параметр отобразится и мигнет 3 раза. После этого можно задавать его значение. Если нужен другой параметр – нажмите на кнопку SET еще раз, иными словами кнопка SET листает 3 этих параметра. После выбора нужного параметра, отобразятся три цифры, показывающих значение параметра. Установить нужное значение параметра можно как описано выше. При этом можно установить 4 программы, а в Р1 и Р3 еще подпрограммы. Р 1.1. При подаче сигнала на триггер, реле подает питание на потребитель на установленное время, затем реле отключает питание. Р 1.2. При подаче сигнала на триггер, реле подает питание на потребитель на установленное время, затем реле отключает питание. Повторным сигналом можно начать отсчет времени заново. Р 1.3. При подаче сигнала на триггер, реле подает питание на потребитель на установленное время, затем реле отключает питание. Повторным сигналом можно отключить питание потребителя досрочно. Р 2. При подаче сигнала на триггер, начинается отсчет установленного времени CL, затем реле замыкается на установленное время OP, по истечению времени реле отключается. Р 3.1. При подаче сигнала на триггер, реле включается на время OP, затем отключается на время CL, потом опять включается. Можно установить определенное количество включений, либо бесконечную работу. Р 3.2. При подаче питания, реле само включается (без триггера) на время OP, затем отключается на время CL, потом опять включается. Можно установить определенное количество включений, либо бесконечную работу. Р 4. Задержка выключения. После отключения питания триггера, реле начинает отсчет времени, по истечению реле отключает питание потребителя. Во всех режимах кроме Р 3.2. для запуска реле требуется подача напряжения на контакты триггера 3-24 В. Хотя можно сделать проще — механически замкнув контакты оптопары. Ну а если требуется работа в циклическом режиме и этого не потребуется. Раз настроив реле, в последующие разы при подключении к источнику тока, оно будет работать по заданным настройкам.
