Электромеханический внутренний замок ATIS Lock MG

ATIS Lock MG – универсальный накладной электромеханический замок из окрашенной стали для внутренней установки с дополнительной защитой кнопки выхода замка от продавливания. Предназначен для металлических или деревянных дверей. Тип установки по направлению закрывания двери: левый / правый.

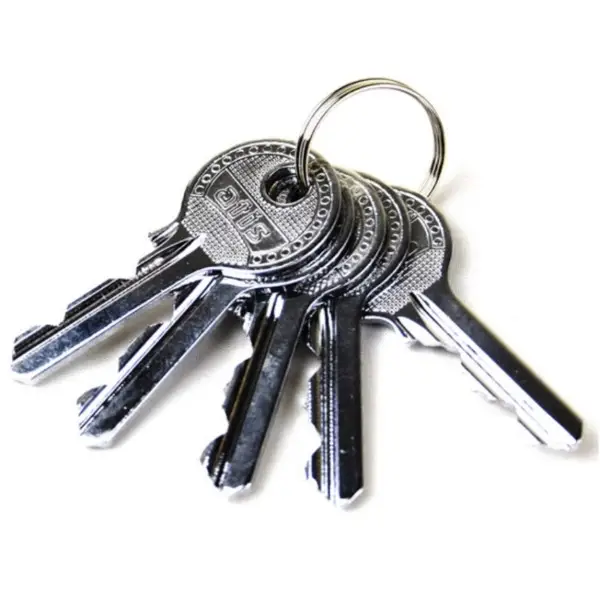

Открывается импульсом электрического тока (12 В), а также ключом или с помощью встроенной механической кнопки. В комплекте прилагается 5 ключей.
Тип ключа - зубчатый

Что такое электромеханический замок

Электромеханический замок - запирающее устройство с механическим ригелем, открытие которого производится с помощью подачи электрического питания, либо механическим способом – ключом/кнопкой.

Как работает электромеханический замок

Открыть замок ATIS Lock MG можно следующими способами:

• снаружи – с помощью ключа
• изнутри – с помощью встроенной механической кнопки
• дистанционно – импульсом напряжения 12 В от сетевого блока питания или контроллера

Во избежание выхода катушки замка из строя, непрерывное время подачи напряжения не должно превышать 3 секунды.

Где используется электромеханический замок ATIS Lock MG

Используется в простых системах контроля доступа, например, в квартирах, школах, магазинах, отелях, офисах, складских помещениях. Изготовленный из окрашенной стали, замок подходит только для установки внутри помещений.

Технические характеристики ATIS Lock MG

• Материал корпуса: окрашенная сталь
• Тип установки: накладной
• Питание: 12 В
• Ток потребления: 2 А
• Рабочая температура: от -30° до +70°С
• Размеры: 160 х 105 х 37 мм
• Размеры упаковки: 170 x 107 x 85 мм
• Вес: 1300 г

Установка электромеханического замка ATIS Lock MG

1. Установите и закрепите серцевину (d=27мм) с монтажным кольцом на двери, используя зажимную пластину
2. Отрегулируйте планку серцевины в зависимости от толщины двери
3. Снимите крышку замка, открутив два винта на торце, и закрепите замок на двери, используя 4-ре монтажные отверстия
4. Установите ответную часть, выдержав расстояние между замком и ответной планкой 5 мм
5. При необходимости отрегулируйте усилие взводной пружины замка
6. Подключите питание

Для открытия электромеханического замка с помощью видеодомофона без использования отдельного блока питания к замку – рекомендуем использовать БУЗ (приобретается отдельно).

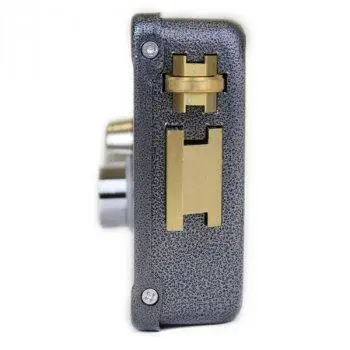

Левая/правая установка запирающего ригеля

Для установки запирающего ригеля замка в соответствии с направлением закрывания двери (левая/ правая), необходимо снять крышку замка, вытащить шплинт из отверстия оси запирающего ригеля, снять шайбы, вытащить и повернуть ригель на 180°. Закрепить всё в обратной последовательности.

Совместимость

Электромеханический замок ATIS Lock MG совместим с аудиодомофонами и видеодомофонами всех типов, кодовыми клавиатурами, считывателями, контроллерами, радиоконтроллерами, кнопками выхода и другими устройствами систем контроля доступа.
