Фотоэлектрический датчик M18, Sn=3...115mm, PNP/NO+NC, разъем M12, GRTE18-P2412 / 1066543 Sick

Фотоэлектрический датчик M18, Sn=3...115mm, PNP/NO+NC, разъем M12, GRTE18-P2412 / 1066543 Sick

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, энергетический

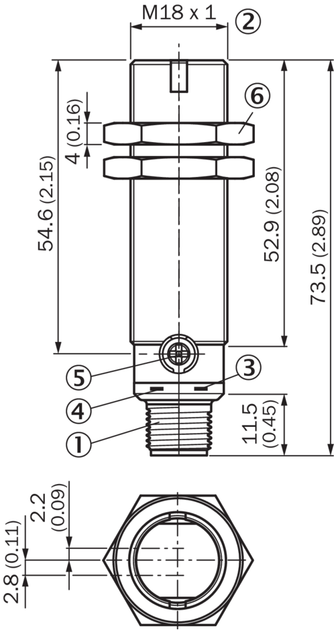

  Размеры (Ш x В x Г)	18 mm x 18 mm x 73,5 mm
  Форма корпуса (выход света)	Цилиндрический
  Диаметр резьбы (корпус)	M18 x 1
  Оптическая ось	Осевая

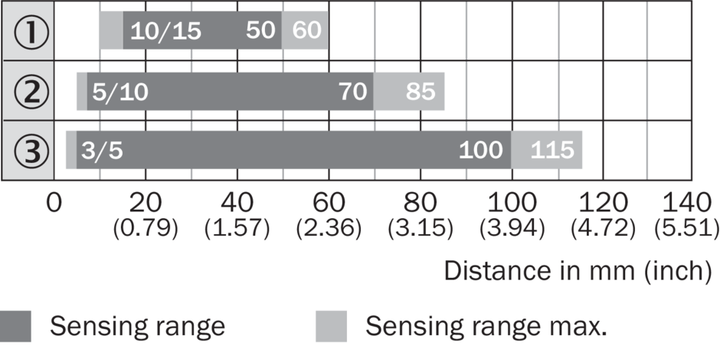

  Дистанция работы, макс.	3 mm ... 115 mm 1)
  Расстояние срабатывания	5 mm ... 100 mm 1)
  Вид излучения	Видимый красный свет
  ИСТОЧНИК ИЗЛУЧЕНИЯ	Светодиод PinPoint 2)

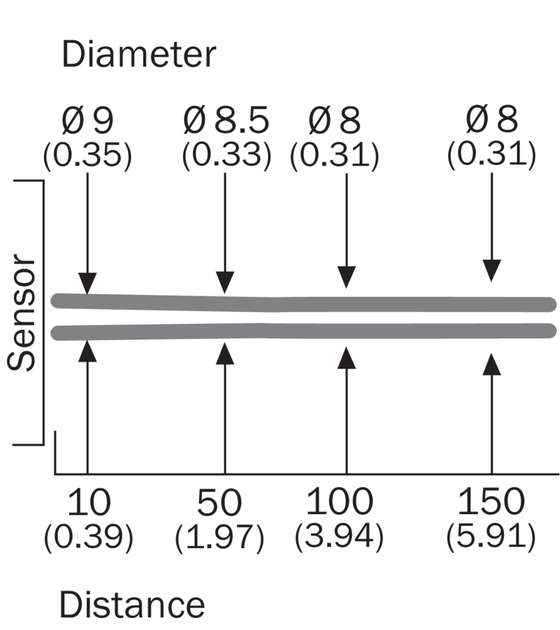

  Размеры светового пятна (расстояние)	Ø 8 mm (100 mm)
  Длина волны	650 nm

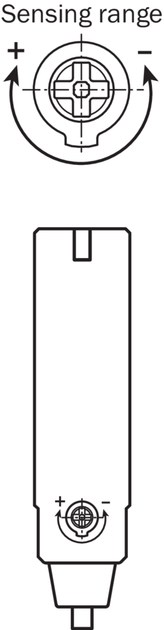

  Настройка	Потенциометр
  Индикация   СД-индикатор зеленый Индикатор питания   Постоянно включенный: питание вкл. СД-индикатор желтый Состояние приема луча   Постоянно включенный: объект присутствует   Постоянно выключенный: объект не присутствует

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	30 mA
  Переключающий выход	PNP
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО
  Сигнальное напряжение PNP HIGH/LOW	UV — (≤ 3 В)/ок. 0 В
  Выходной ток Iмакс.	≤ 100 mA 3)
  Оценка	< 1.000 µs 4)
  Частота переключения	500 Hz 5)
  Вид подключения	Разъем M12, 4-конт.
  Схемы защиты	A 6) B 7) D 8)
  Класс защиты	III
  Материал корпуса	Металл, Латунь никелированная и ABS (пластмасса)
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67
  Комплект поставки	Крепежная гайка (2 шт.)
  Электромагнитная совместимость (ЭМС)	EN 60947-5-2
  Диапазон температур при работе	–25 °C ... +55 °C 9)
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	E348498
