Контроллер BMS 3S 10А с балансировкой

 BMS 3S 10A контроллер на три Li-Ion аккумулятора.

Плата выполняет функцию защиты аккумуляторов от переразряда, перезаряда и от короткого замыкания в нагрузке.

 Выходное напряжение снимается с выводов P+ и P-, на эти же пины подается напряжение при заряде.

Если плата ушла в защиту при разряде или КЗ, для её повторного запуска необходимо подать зарядное напряжение.

 Обратите внимание, что плата не имеет встроенной схемы балансировки, соответственно для эффективной работы к ней должны быть подключены одинаковые аккумуляторы с равными напряжениями и емкостями.

 Характеристики:

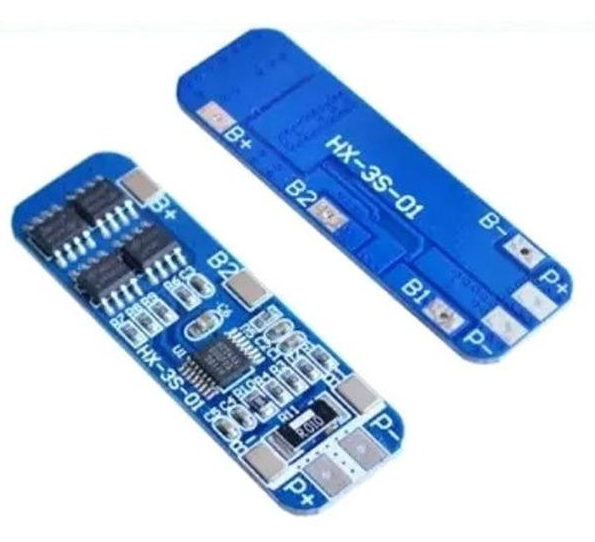

плата BMS HX-3S-01 для литий-ионного аккумулятора 3S (3 последовательно соединенных элемента, номинал 11,1 В, полный заряд 12,6 В).

Что она делает

защита от перезаряда

защита от переразряда

защита от короткого замыкания

балансировка элементов во время заряда

Обычно рассчитана на 18 650, без активного охлаждения, ток зависит от версии (часто 10-15 А).

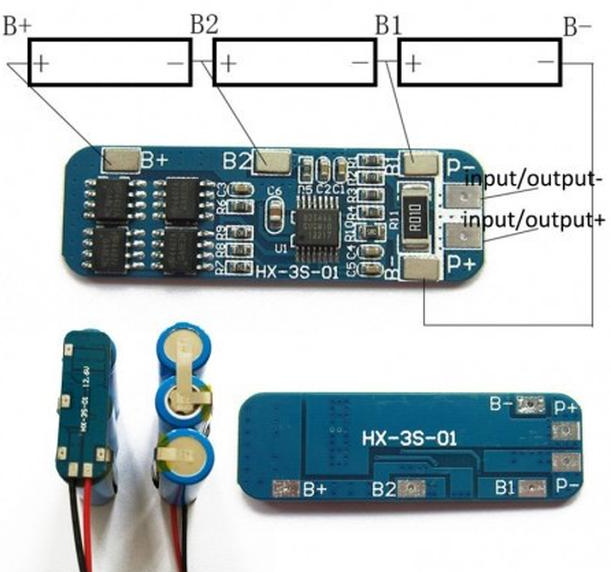

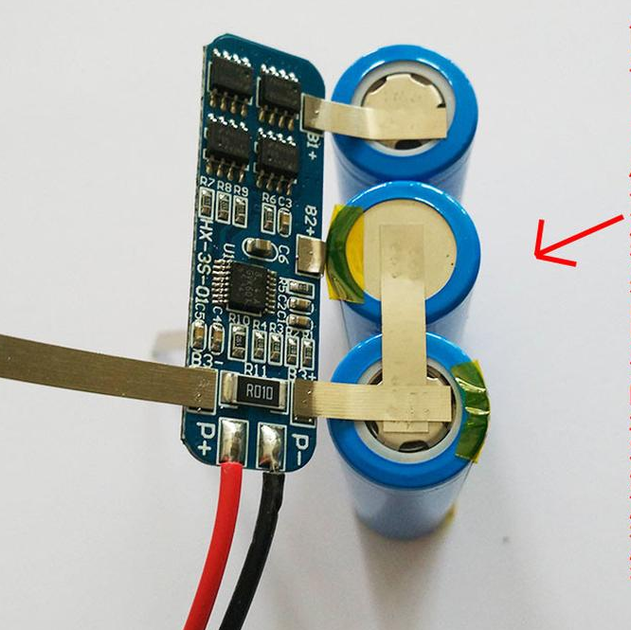

Распиновка (подключение)

Обозначения на плате соответствуют:

B− минус первого аккумулятора

B1 – точка между 1-м и 2-м элементом

B2 – точка между 2-м и 3-м элементом

B+ - плюс третьего аккумулятора

Выход на погрузку и заряд:

P− — минус погрузки/зарядки

P+ — плюс погрузка/зарядки (часто объединенный с B+)

Важно

Заряжать только зарядкой 12,6 В (Li-ion 3S)

Не путать B− и P− это типичная ошибка

Не подходит для LiFePO₄ (там другое напряжение)
