Плата Повербанка 134N
5V Boost Converter Step-Up Power Module Lithium Battery Charging Protection Board LED Display USB For DIY Charger 134N3P
Модуль MINI PowerBANK представляет собой повышающий преобразователь напряжения постоянного тока. На базе данного модуля можно собрать портативный PowerBANK со светодиодной индикацией. Также модуль можно использовать в качестве обычного зарядного устройства для литиево-ионных аккумуляторов.

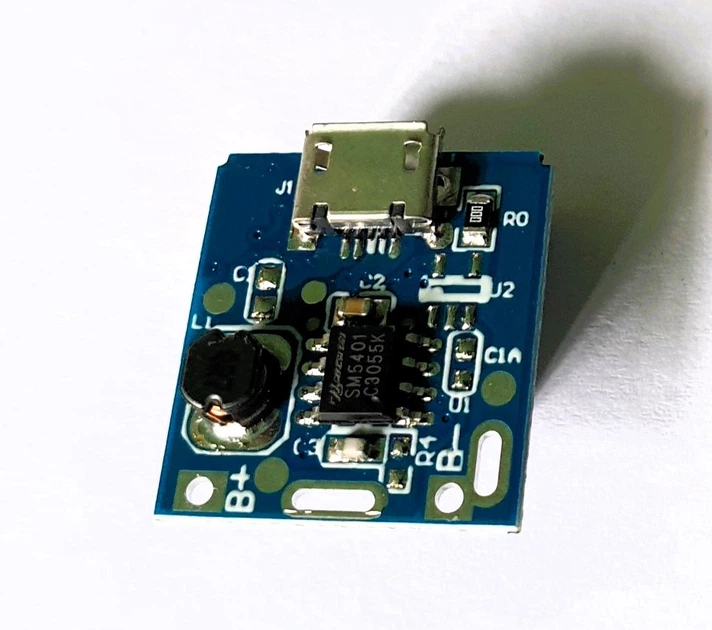

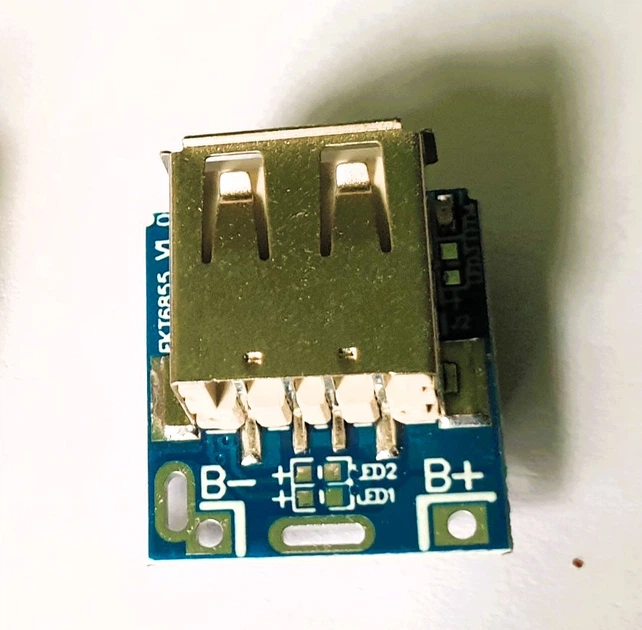

На плате модуля расположены MicroUSB и USB разъемы. Входное напряжение подаётся на MicroUSB разъем. Соответственно выходное напряжение подаётся на разъема USB. Значение выходного напряжения составляет 5 В. Ток заряда составляет 1 А. КПД (коэффициент полезного действия) модуля составляет до 85%. Особенностью MINI PowerBANK является наличие защиты от КЗ (короткого замыкания), которая срабатывает при силе тока 1,5 А.
На плате модуля расположен LED индикатор, который сигнализирует о состоянии заряда (при зарядке индикатор светится красным цветом). Рекомендуется подключать от 2 литиево-ионный аккумуляторов.
Аккумуляторы подключаются с помощью 2 выводов. Назначения выводов модуля:
B+: напряжение питания аккумуляторов
B-:
общий провод аккумуляторов
USB: выходное напряжение 5 В (1 А)
MicroUSB: входное напряжение 5 В (1 А)
Питается модуль от ноутбука, ПК или внешнего источника питания напряжением 5 В.
1. Вхідна напруга: 3,7 В ~ 5,5 В 2.Струм зарядки: 1A (макс.) 3. Вихідний струм: 1A (макс.) 4. Вихідна напруга: 5 В 5. Напруга зупинки розрядки BAT: 2,9 В 6. Ефективність розрядки: 85% (вхід 3,7 В, вихід 5 В/1 А) особливості: 1. Індикація зарядки та розрядки 2. Внутрішньо встановлений MOS для зарядки та розрядки 3. Попередньо встановлена напруга зарядки 4,2 В, точність ±1% 4. Максимальний струм очікування 8uA 5. Інтеграція управління зарядкою та управління розрядкою 6. Інтелектуальний контроль температури та захист від перегріву 7. Інтегрований вихідний захист від перенапруги, захист від короткого замикання, захист від перевантаження 8. Інтеграція захисту від перезарядки та перерозрядки 9.Підтримка режиму струму та зарядки нульової напруги Під час заряджання: блимає червоне світло; Повністю заряджений: червоне світло горить протягом тривалого часу. Преобразователи напряжения Понижающий Плата Номинальный ток до
