Ваттметр Энергометр Вольтметр счетчик энергии STRUM CAT 2 с подсветкой в розетку

Инструкция по использованию бытового ваттметра STRUM CAT 2 с подсветкой

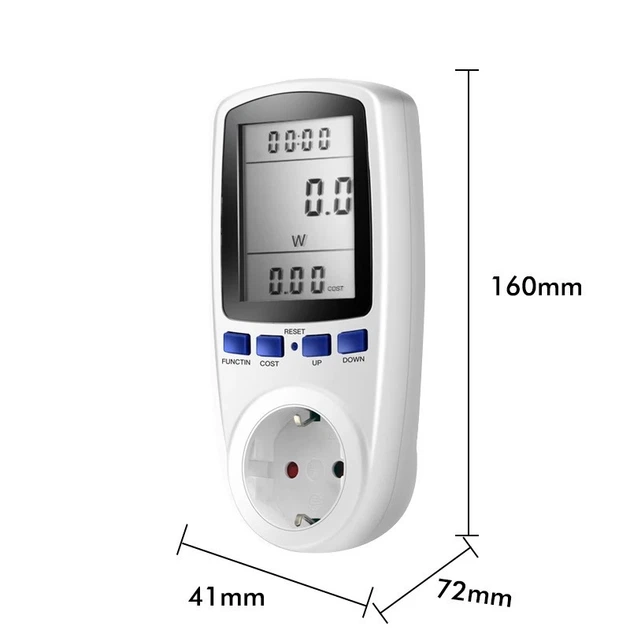

Описание устройства:

Ваттметр – это прибор для измерения потребления и расчёта стоимости энергии, потребляемой бытовыми устройствами. Это фактически счётчик потреблённой электроэнергии, который позволяет измерить потребление конкретного прибора, умножить его на стоимость единицы электроэнергии и получить стоимость работы устройства.



Чтобы настроить стоимость электроэнергии:

Зажмите кнопку COST на 3 секунды.

В третьей строке дисплея загорятся цифры "00.00".

Перемещайтесь по цифрам с помощью кнопки FUNCTION.

Изменяйте значения цифр кнопками UP (увеличение) и DOWN (уменьшение).



Измеряемые параметры:

Мощность (Вт)

Ток (A)

Напряжение (V)

Частота (Hz)

Коэффициент мощности (PF)

Счётчик стоимости потреблённой электроэнергии



Способ применения:

Подключите ваттметр к розетке электропитания 220 В.

Вставьте прибор, потребление которого хотите измерить, в разъём ваттметра.

Для переключения между режимами нажимайте кнопку FUNCTION.

Если на дисплее отображаются неверные данные или кнопки не реагируют, выполните сброс, нажав соответствующую кнопку RESET.



Режимы отображения:

Режим 1: Время / Мощность (Вт) / Стоимость

Время: отображается время работы устройства. В первые два часа показываются минуты, начиная с двух часов — часы.

Мощность (Вт): текущее потребление мощности в диапазоне от 0.0 Вт до 9999 Вт.

Стоимость: стоимость потреблённой электроэнергии, которую можно настроить от 0.00 до 9999 у.е.

Режим 2: Время / Суммарное потребление

Время: время работы устройства.

Суммарное потребление: количество потреблённой энергии в кВтч (от 0.0 до 9999 кВтч).

Дни: количество дней, в течение которых проводились измерения.

Режим 3: Время / Напряжение (В) / Частота (Hz)

Время: время работы устройства.

Напряжение (В): текущее напряжение в сети (от 0.0 В до 9999 В).

Частота (Hz): частота тока в сети (от 0.0 Гц до 9999 Гц).

Режим 4: Время / Сила тока (A) / Коэффициент мощности (PF)

Время: время работы устройства.

Сила тока (A): сила тока, потребляемая устройством (от 0.0 А до 9999 А).

Коэффициент мощности (PF): коэффициент мощности в диапазоне от 0.0 до 1.00.

Режим 5: Время / Минимальная мощность

Время: время работы устройства.

Минимальная мощность (Вт): минимальное зафиксированное потребление мощности (от 0.0 Вт до 9999 Вт).

Режим 6: Время / Максимальная мощность

Время: время работы устройства.

Максимальная мощность (Вт): максимальное зафиксированное потребление мощности (от 0.0 Вт до 9999 Вт).

Режим 7: Время / Цена

Время: время работы устройства.

Цена: стоимость потреблённой электроэнергии, которую можно настроить в пределах от 0.0 кВтч до 9999 кВтч.



Индикатор перегрузки: Когда прибор подключен к сети с нагрузкой более 3680 Вт, на дисплее появляется предупреждение "OVERLOAD" и звучит звуковой сигнал.



Настройка стоимости кВтч:

Перейдите в режим 7.

Удерживайте кнопку COST в течение 3 секунд, пока третья строка дисплея не начнёт мигать.

Используйте кнопку FUNCTION для перемещения по цифрам.

Изменяйте цифры с помощью кнопок UP (по единице больше) и DOWN (по единице меньше). Кнопки UP и DOWN не работают вне режима настройки.



Технические характеристики:

Рабочий вольтаж: 230 В, 50 Гц

Максимальная рабочая сила тока: 16 А

Диапазон напряжения: 180 В – 250 В

Диапазон времени: от 0 сек до 9999 дней

Диапазон мощности: от 0 Вт до 9999 Вт

Диапазон тока: от 0 А до 9999 А

Диапазон частоты: от 0 Гц до 9999 Гц

Максимальная нагрузка: 3680 Вт

Прибор оснащён батареей (3.6 V Ni-Mh) для сохранения данных.



Комплектация:

Розетка со счетчиком электроэнергии энергометр ваттметр бытовой STRUM CAT 2 – 1 шт.

Инструкция на украинском языке.



Внимание! Не превышайте максимально допустимую мощность подключаемой нагрузки. Счётчик предназначен только для работы в сети 220-250 В, 50 Гц. Максимальная мощность подключаемой нагрузки — 3,5 кВт (16 А). Диапазон измерения счётчика от 0 Вт до 3680 Вт. Эксплуатация счётчика электроэнергии разрешена только в сухих и отапливаемых помещениях. Соблюдайте меры предосторожности при подключении электрических приборов.
